4−3 調査結果

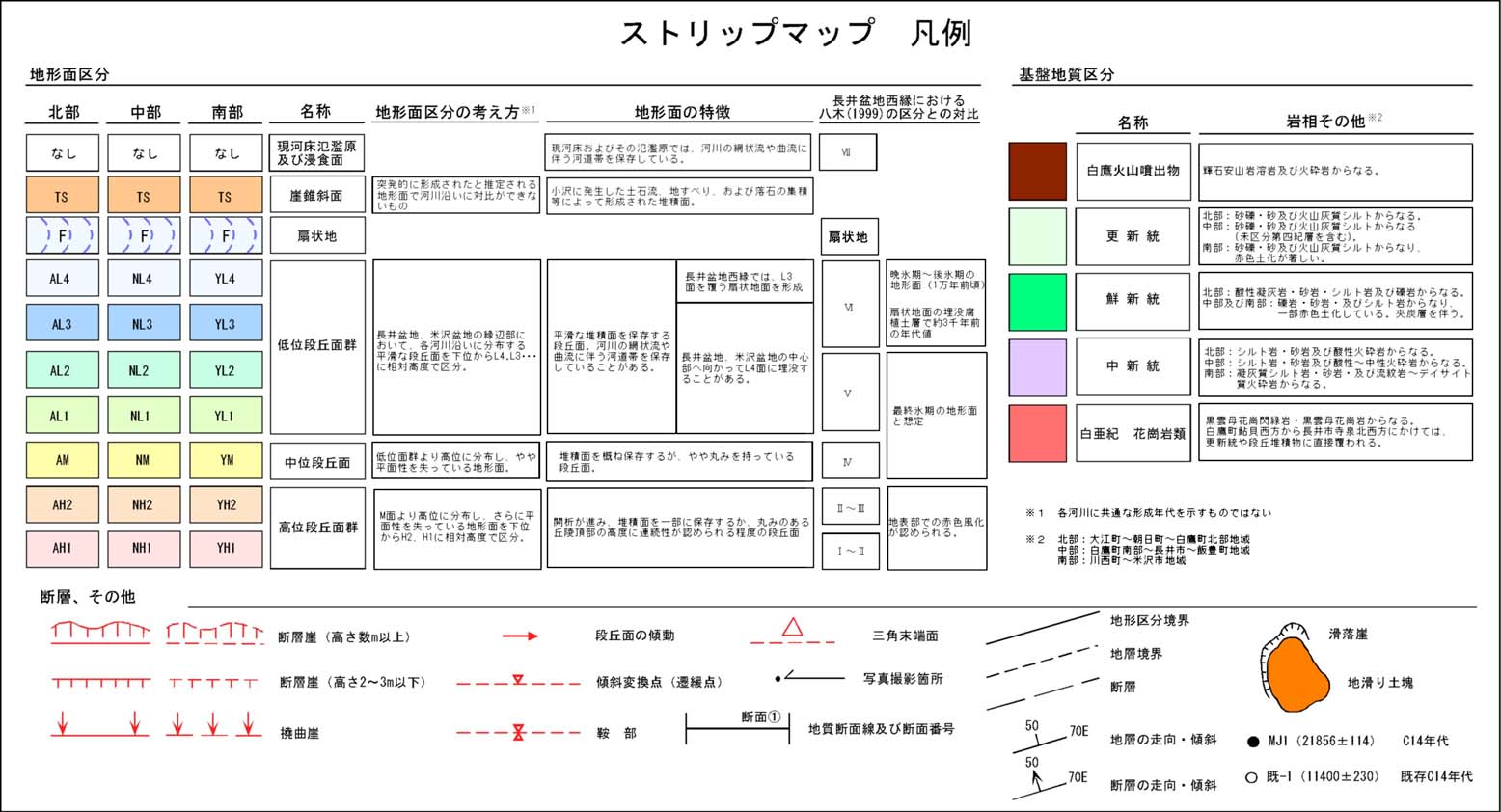

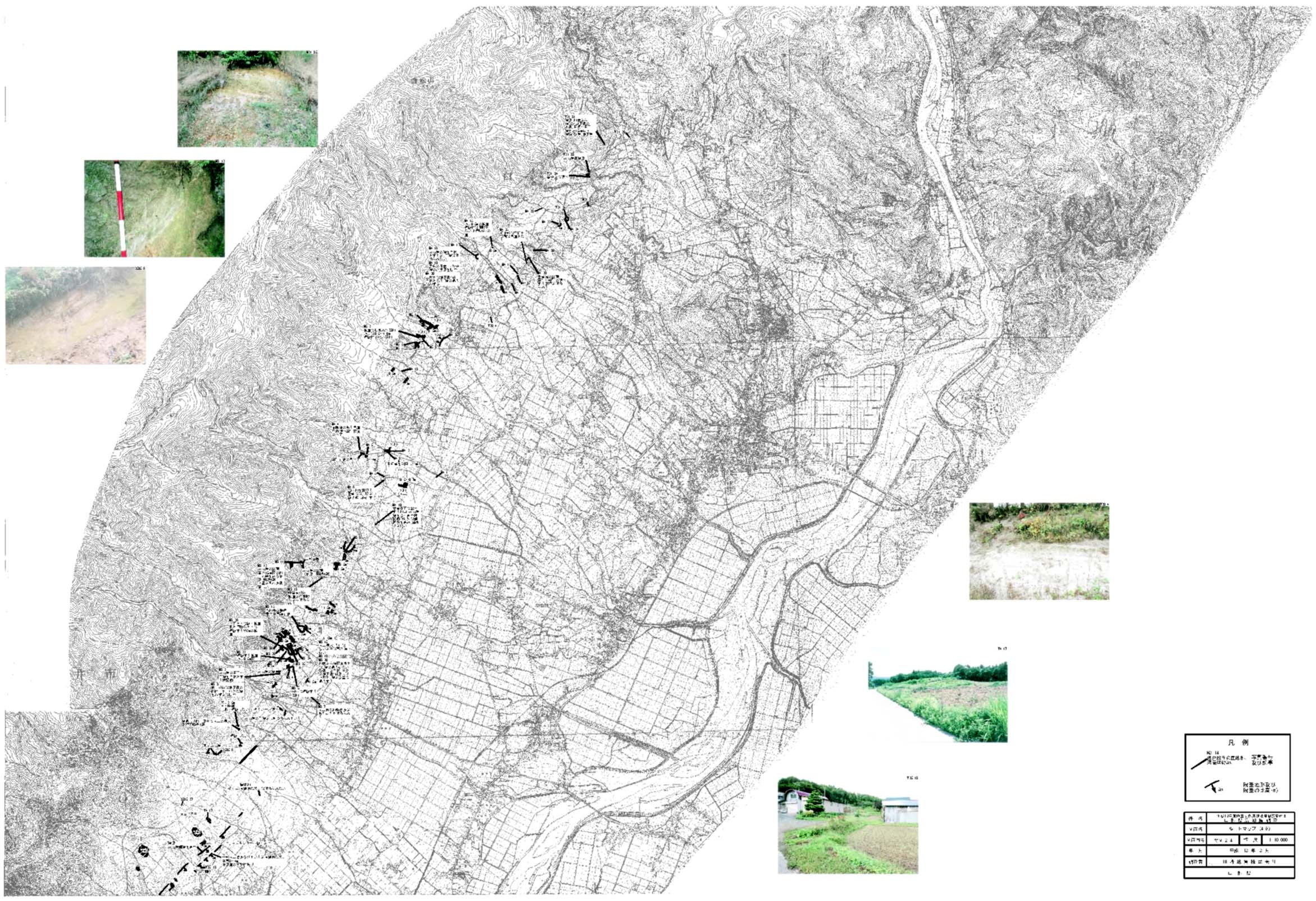

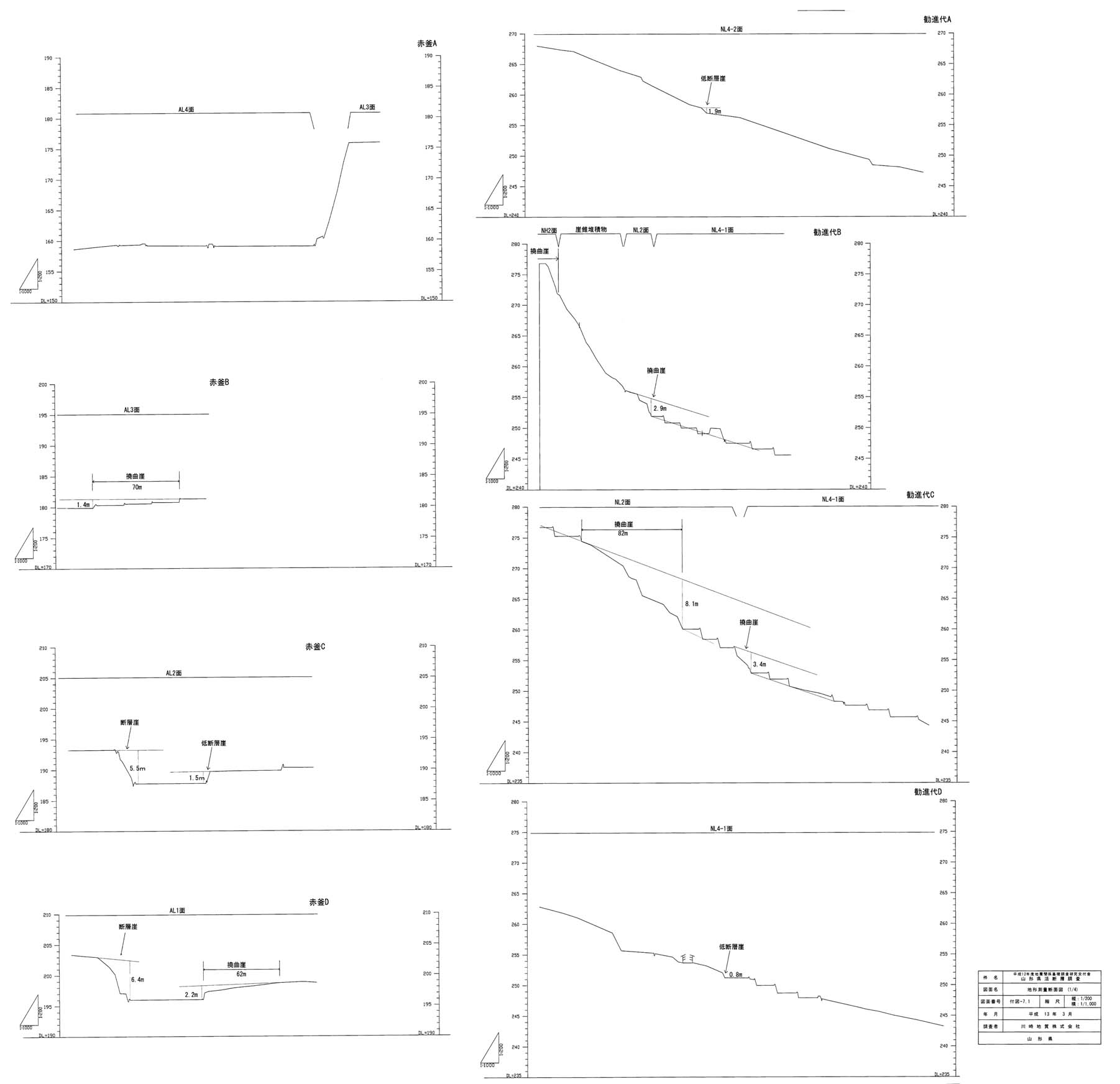

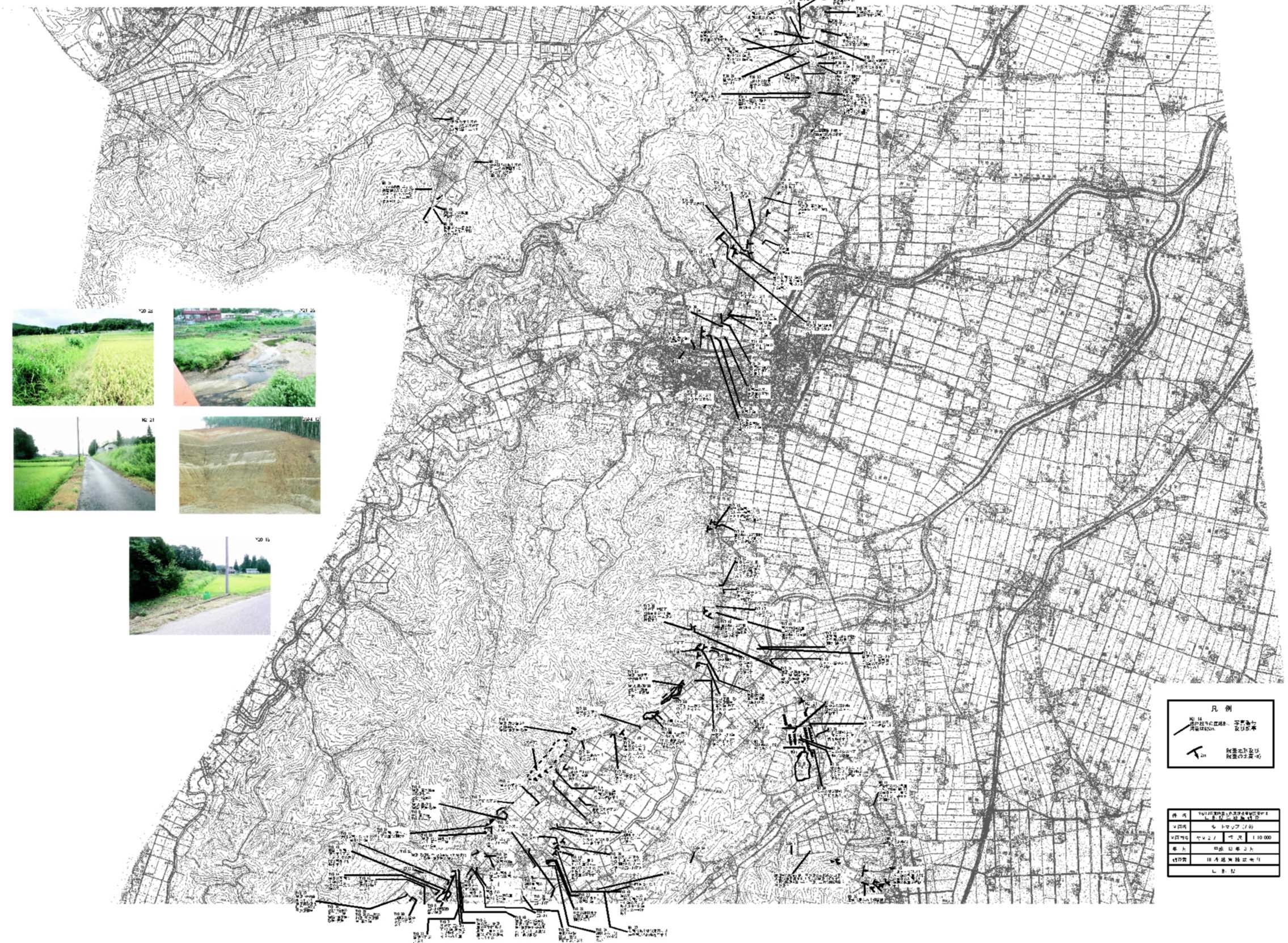

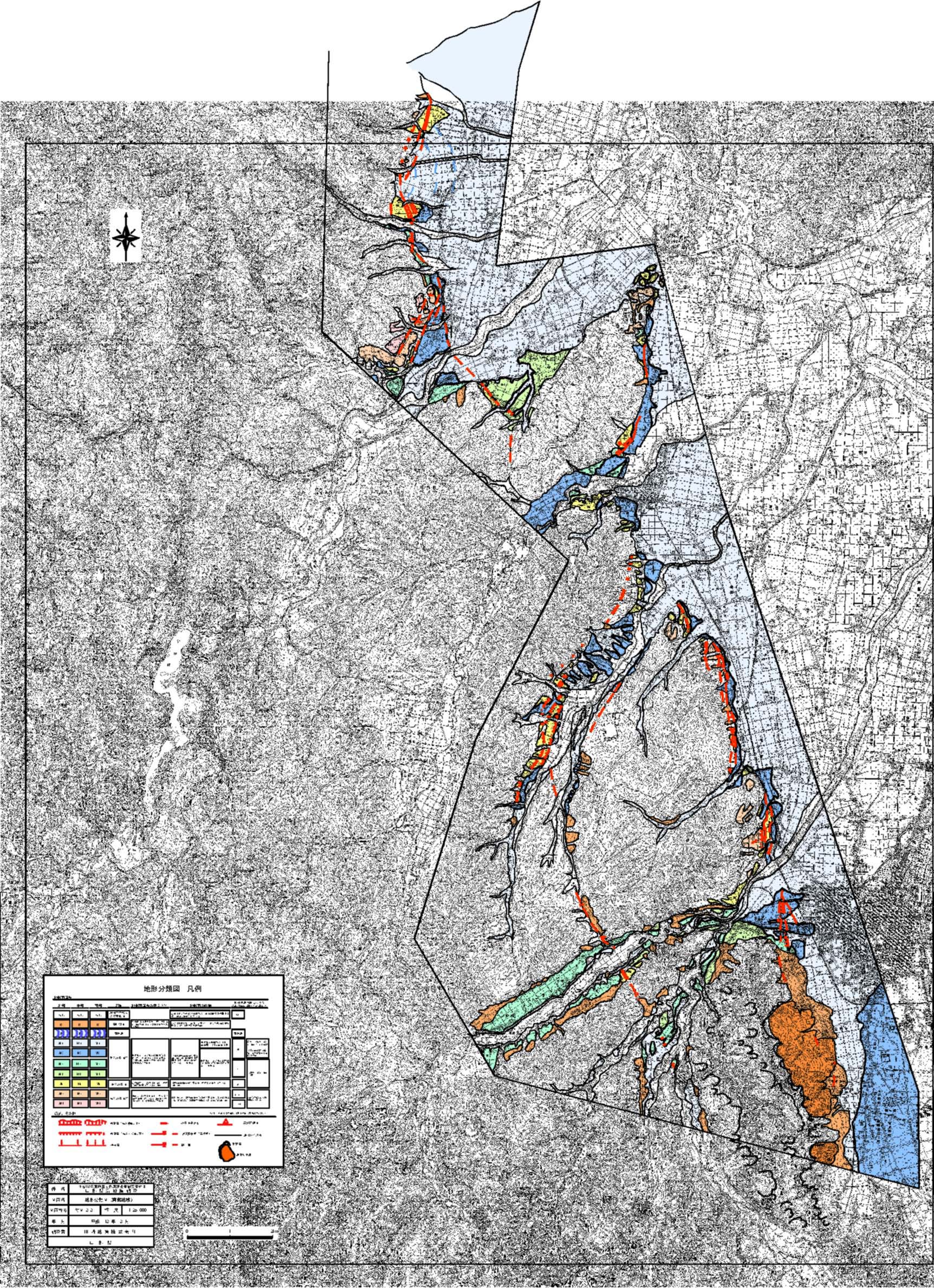

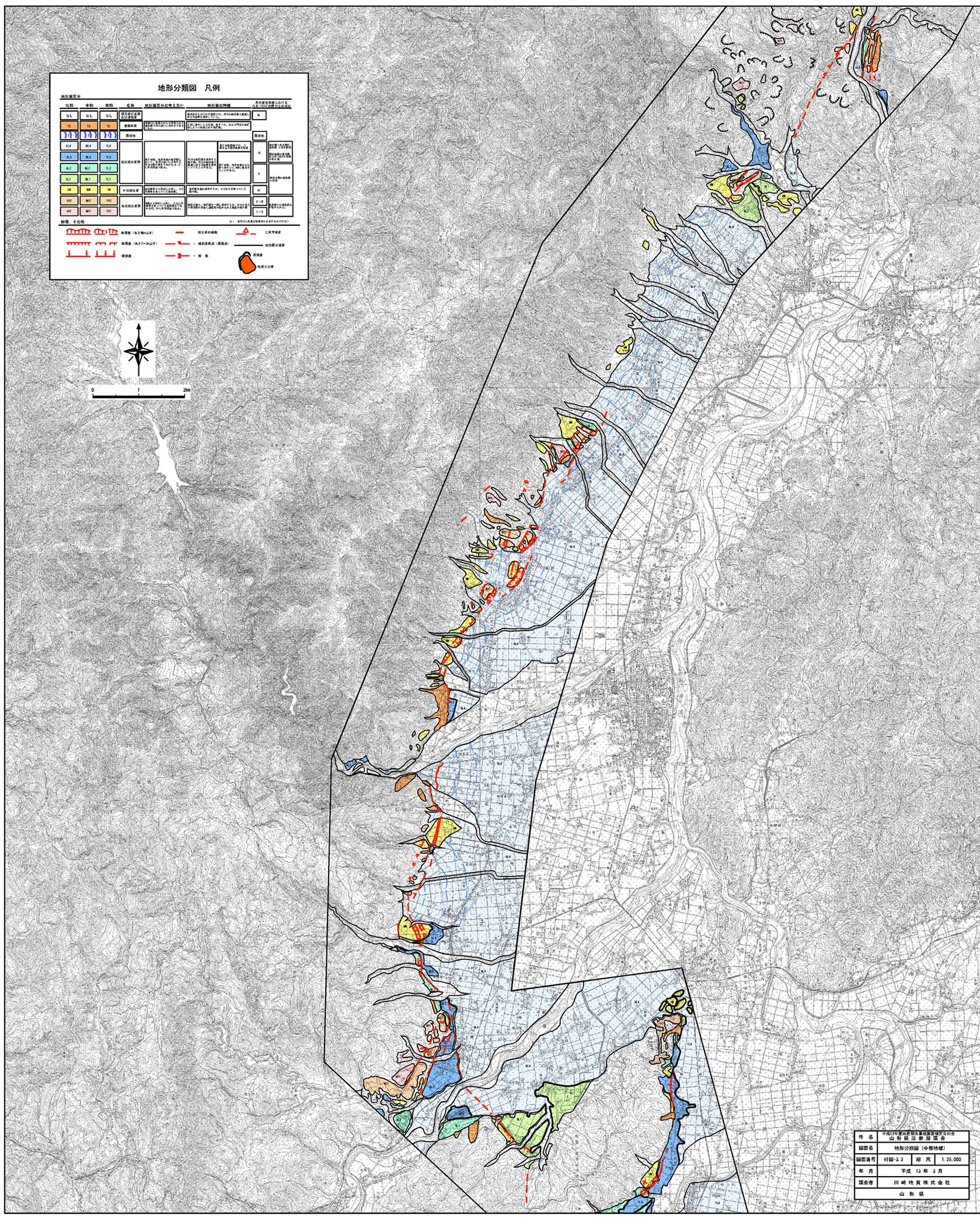

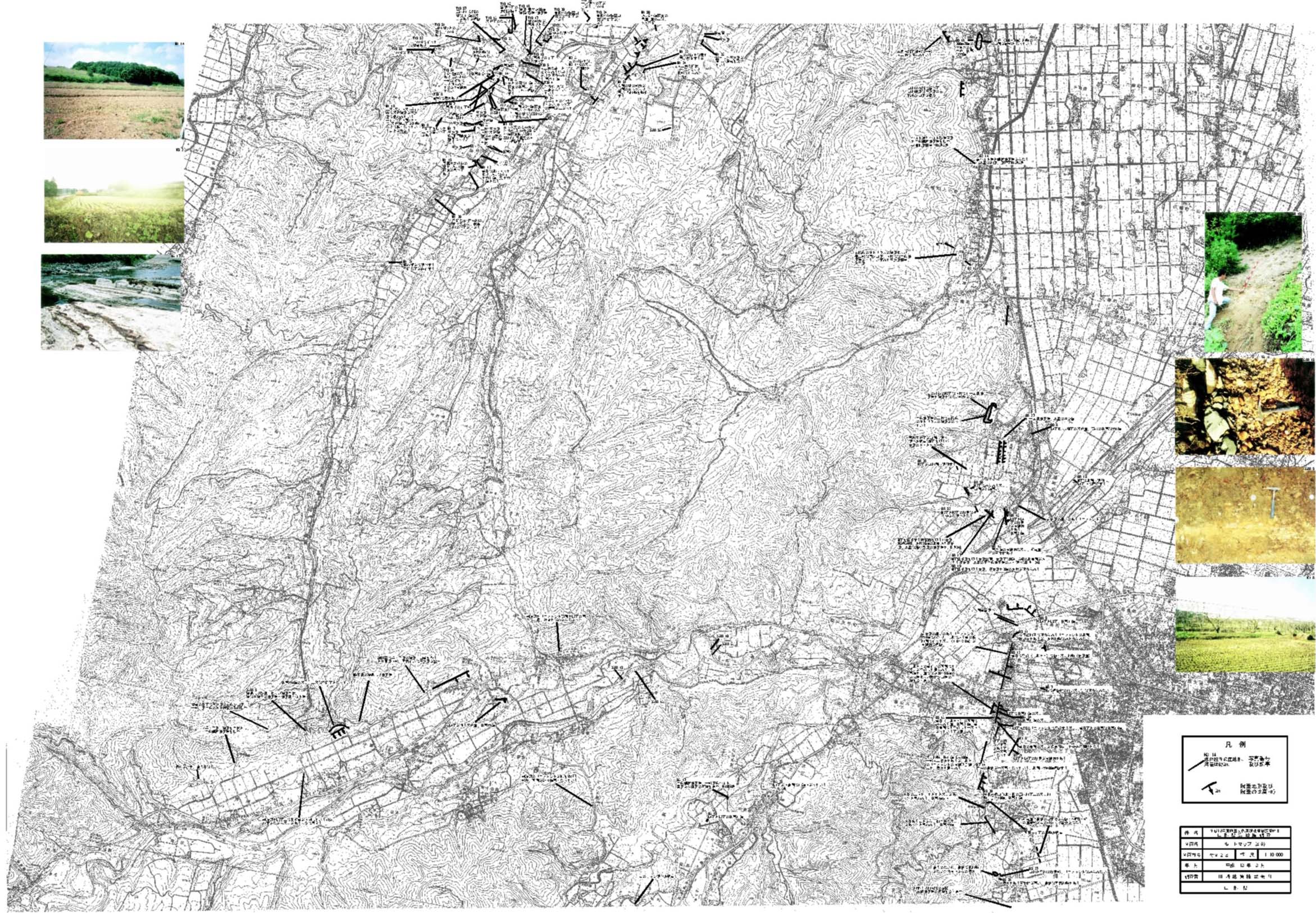

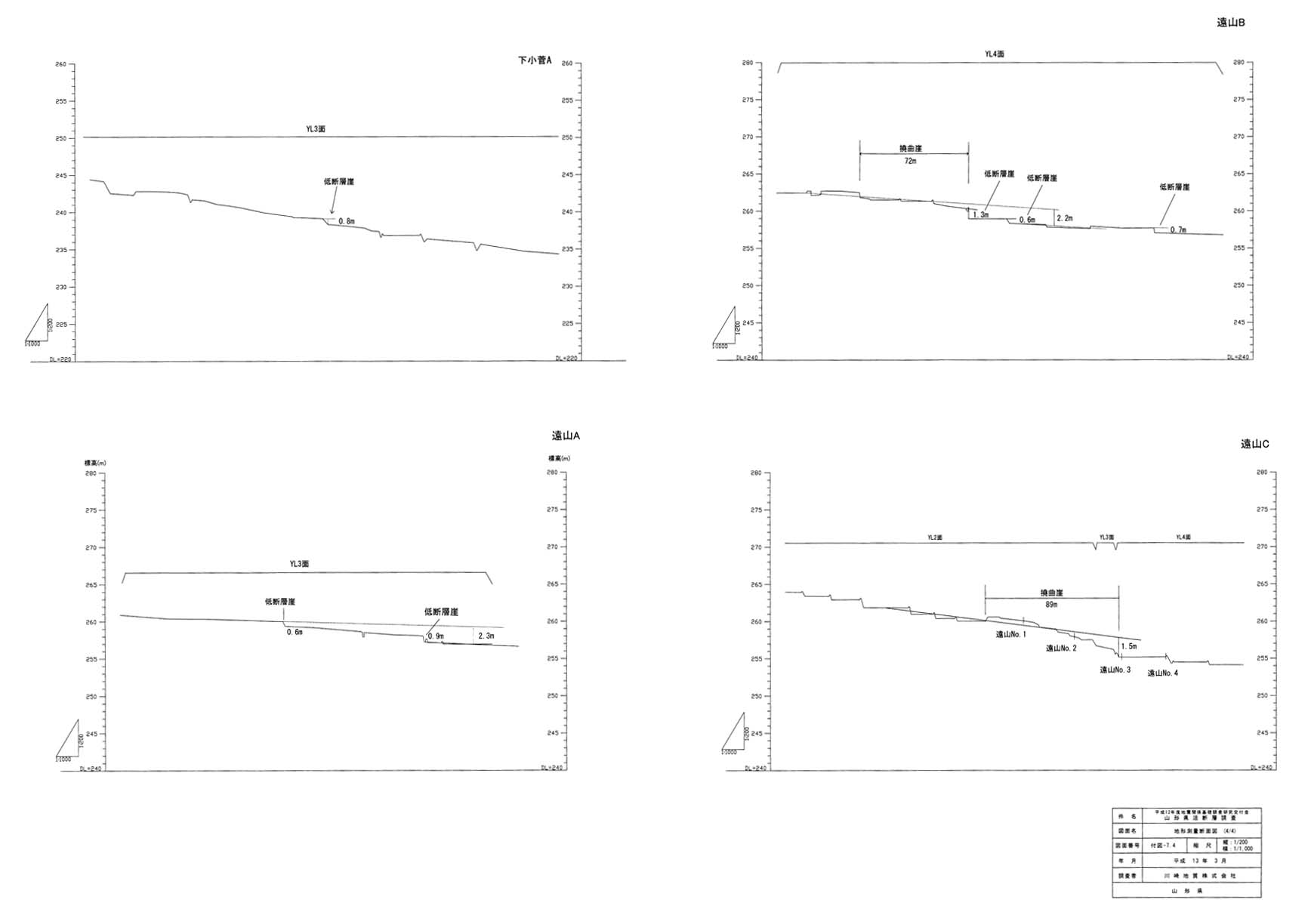

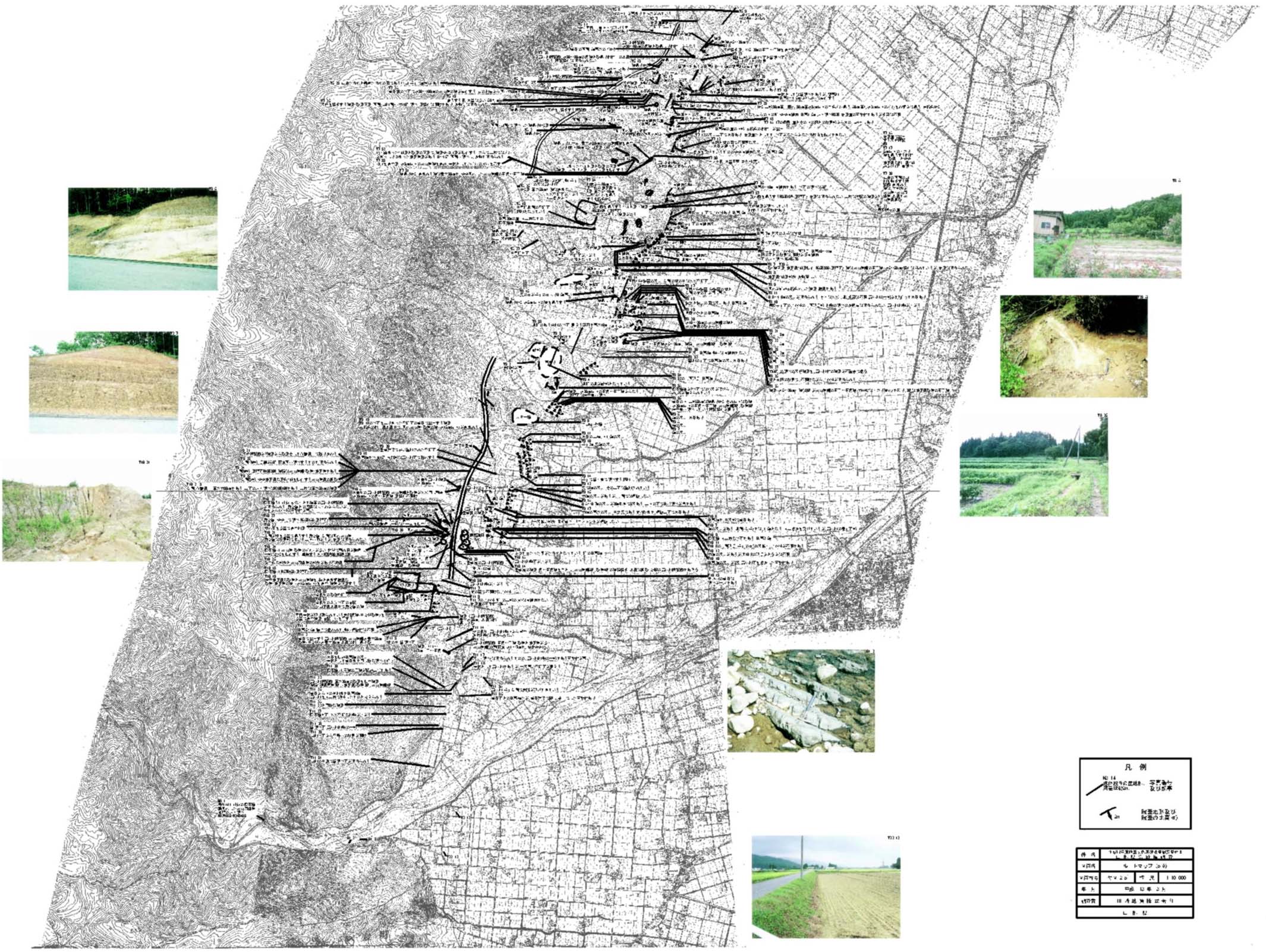

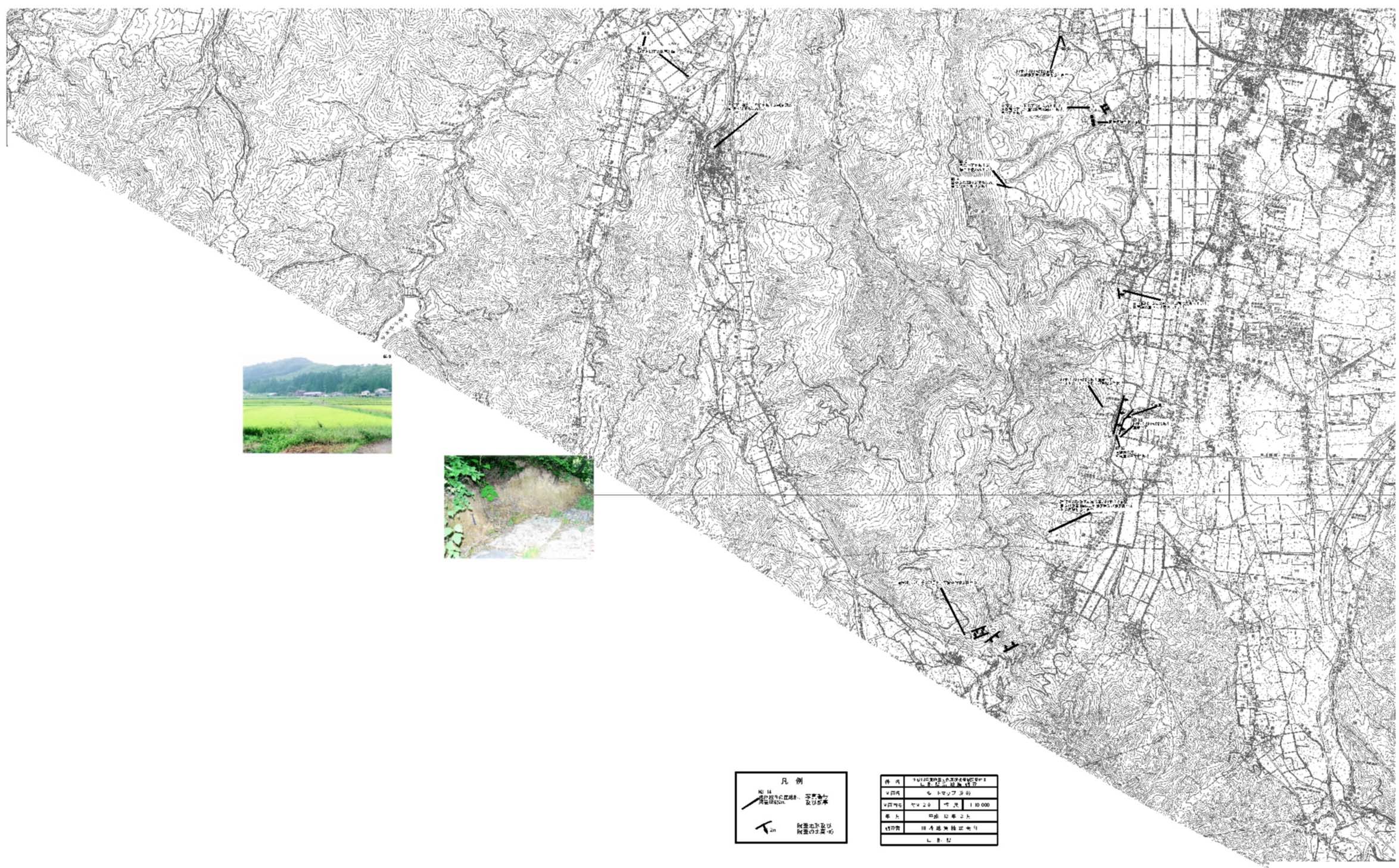

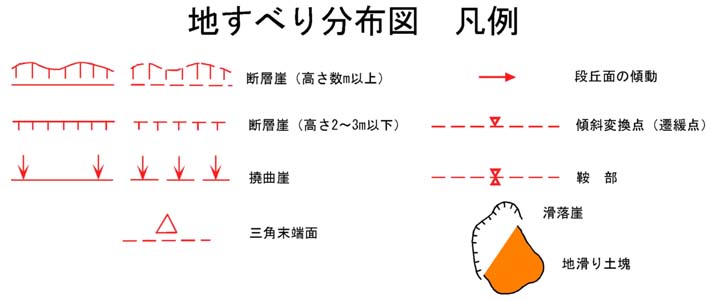

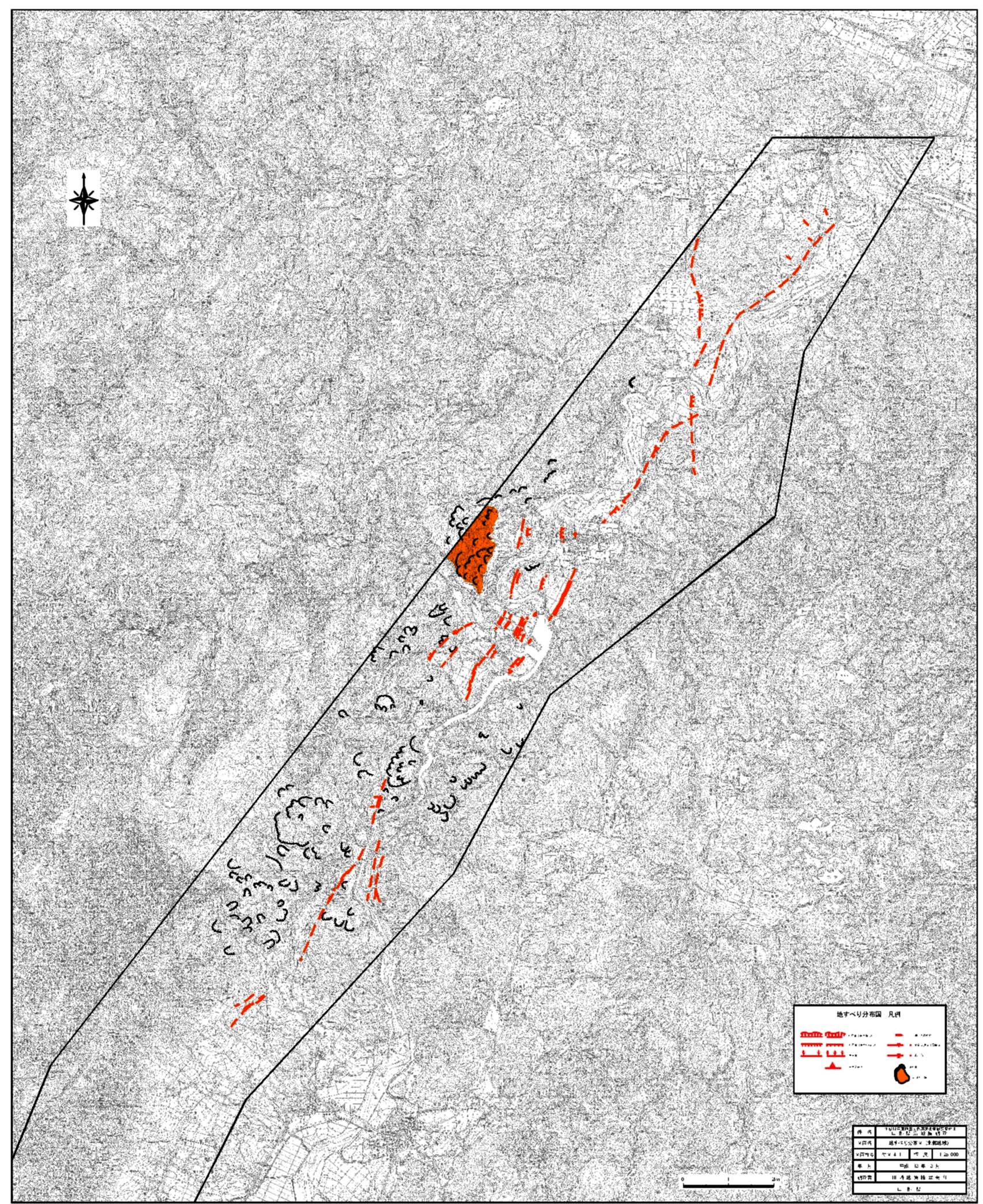

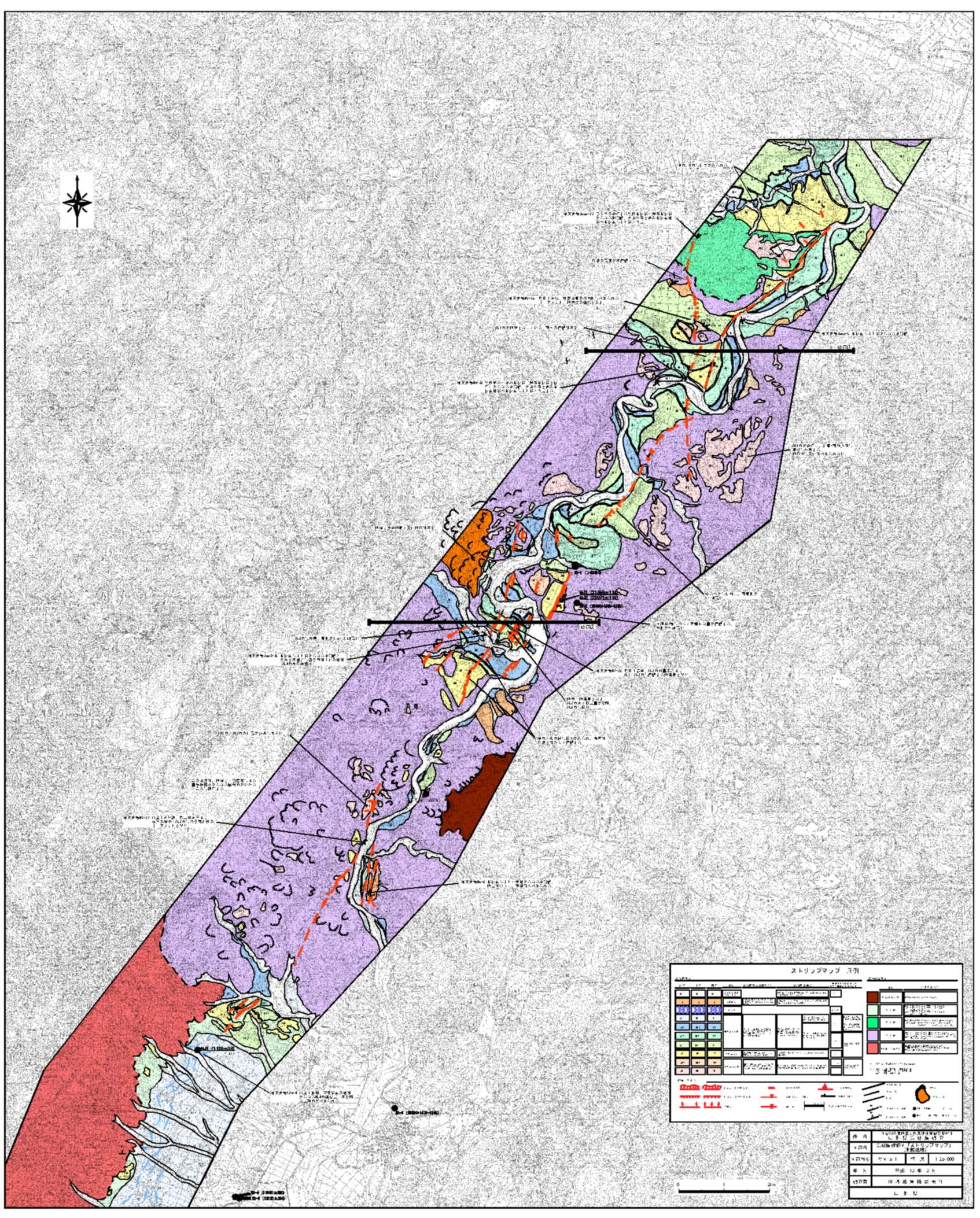

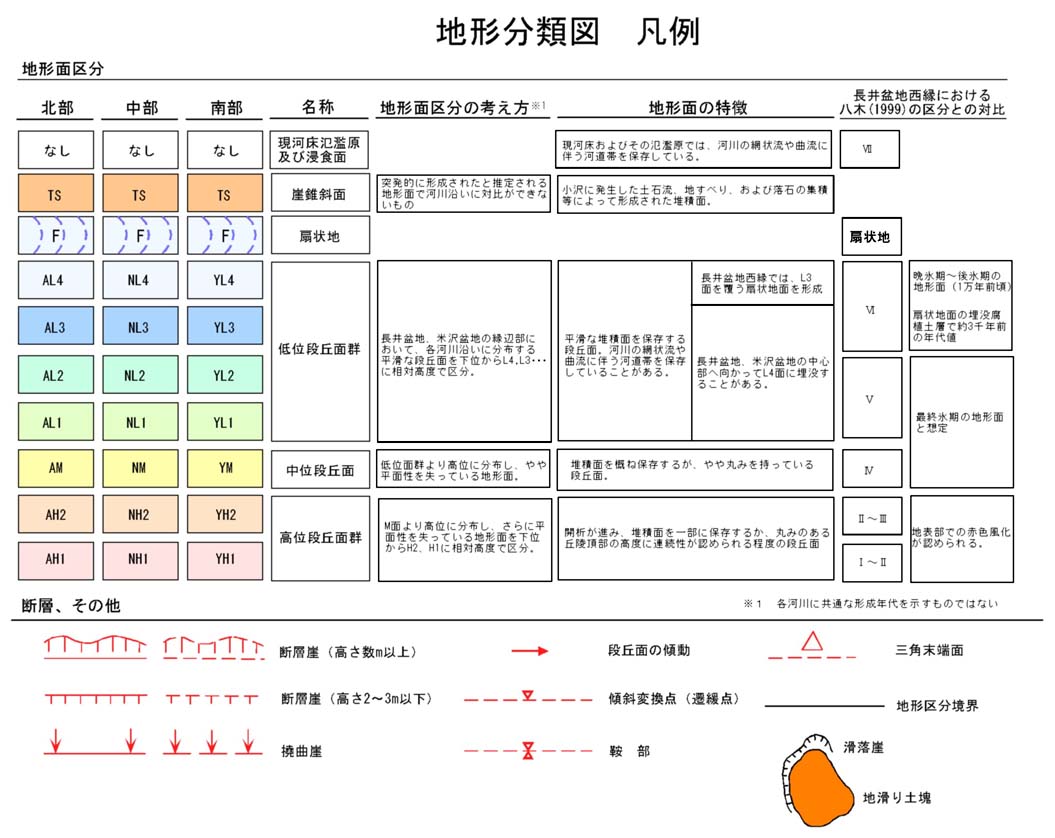

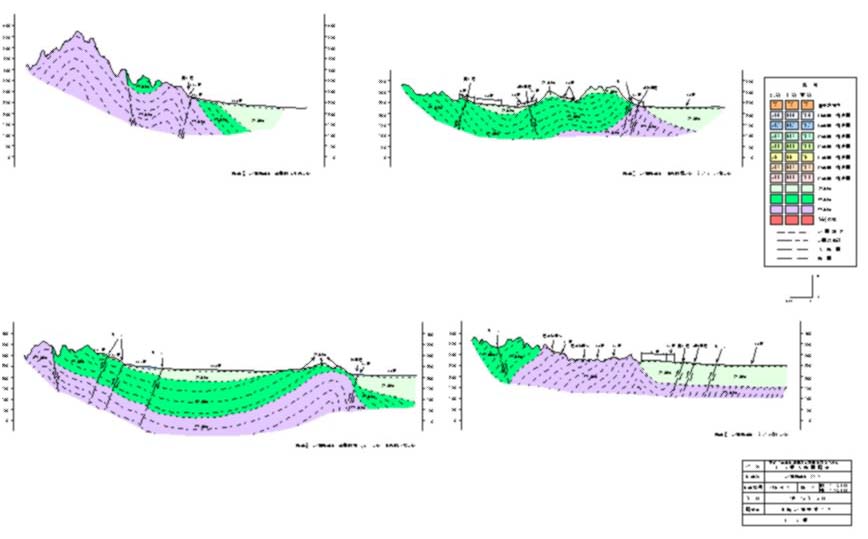

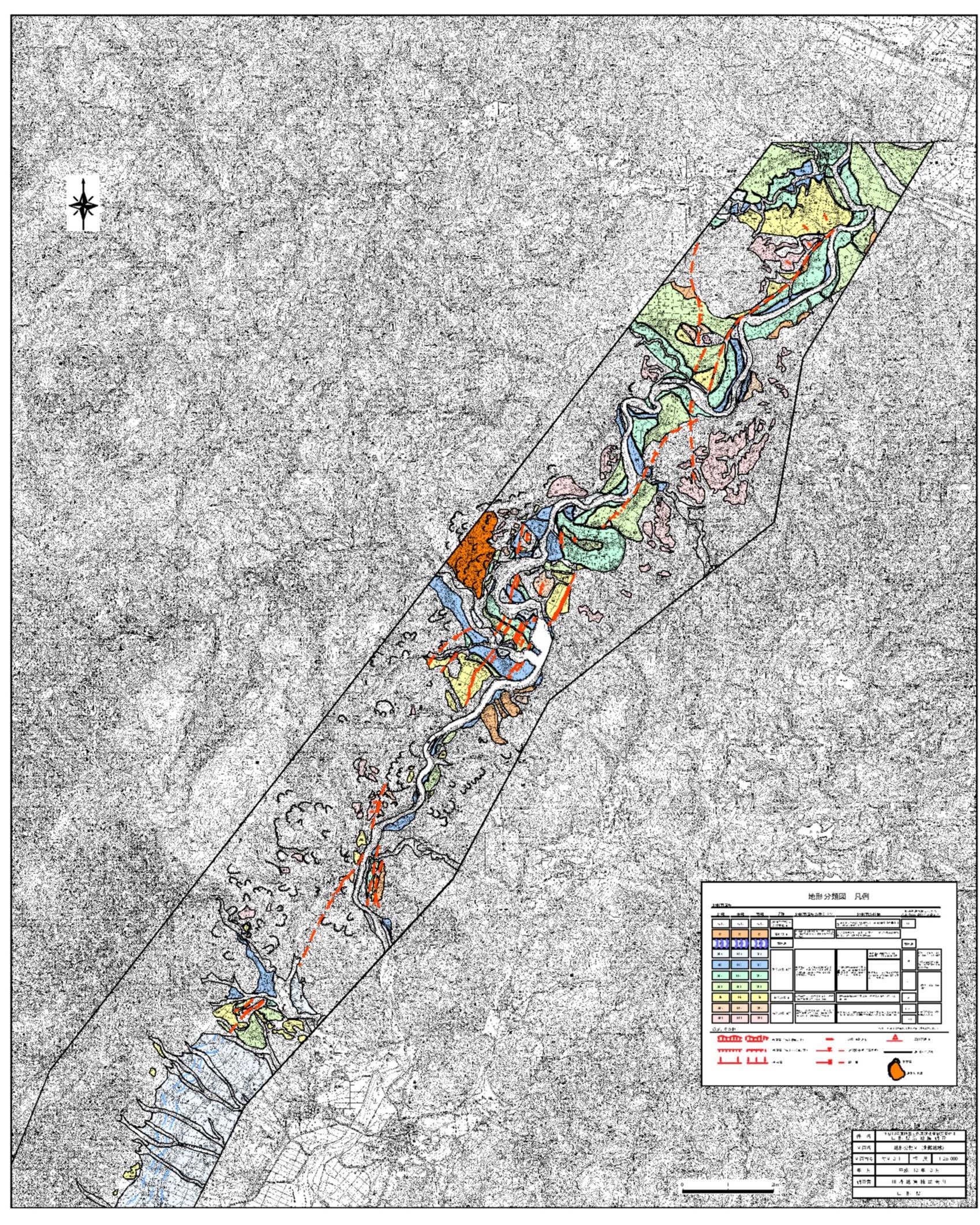

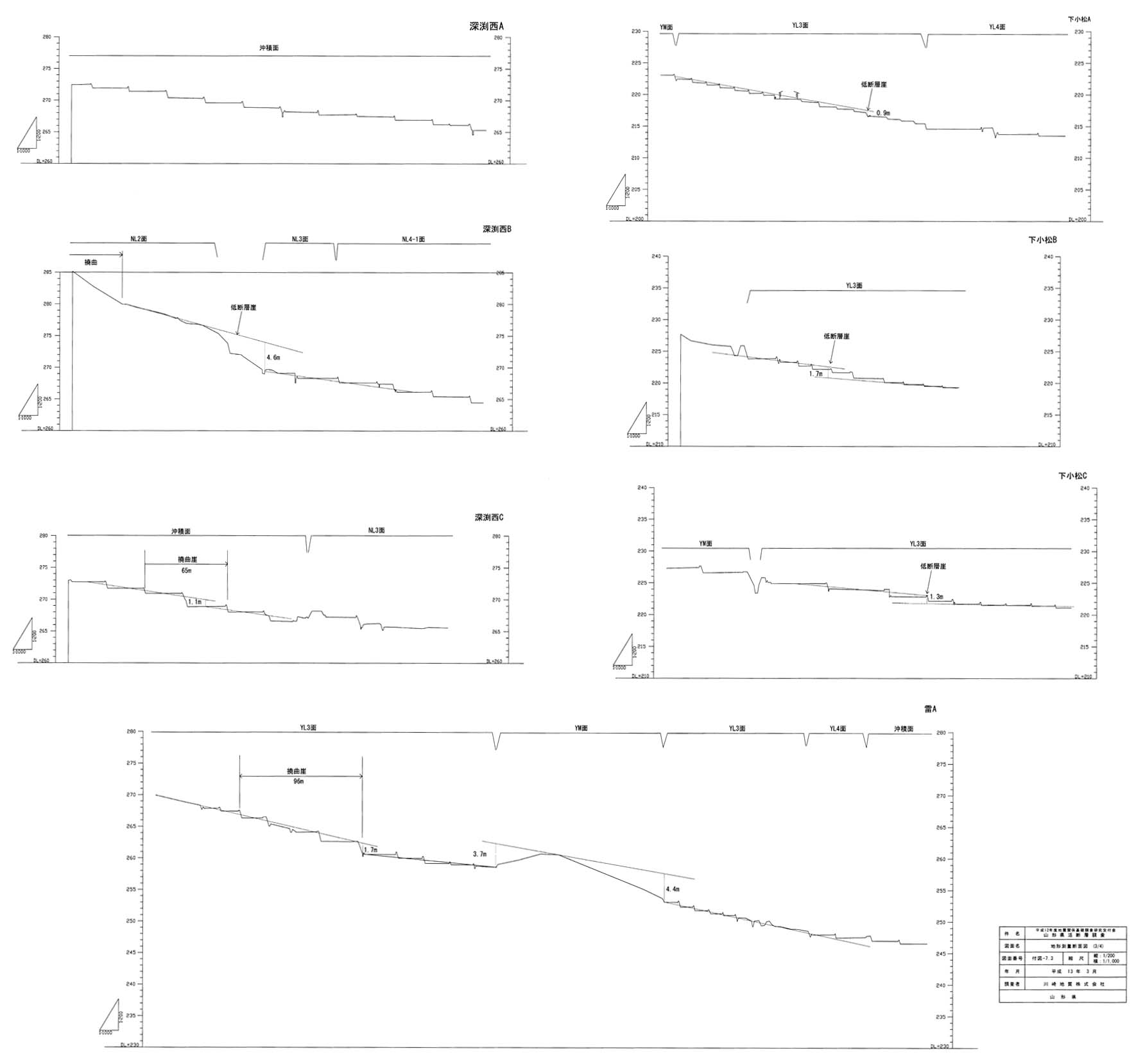

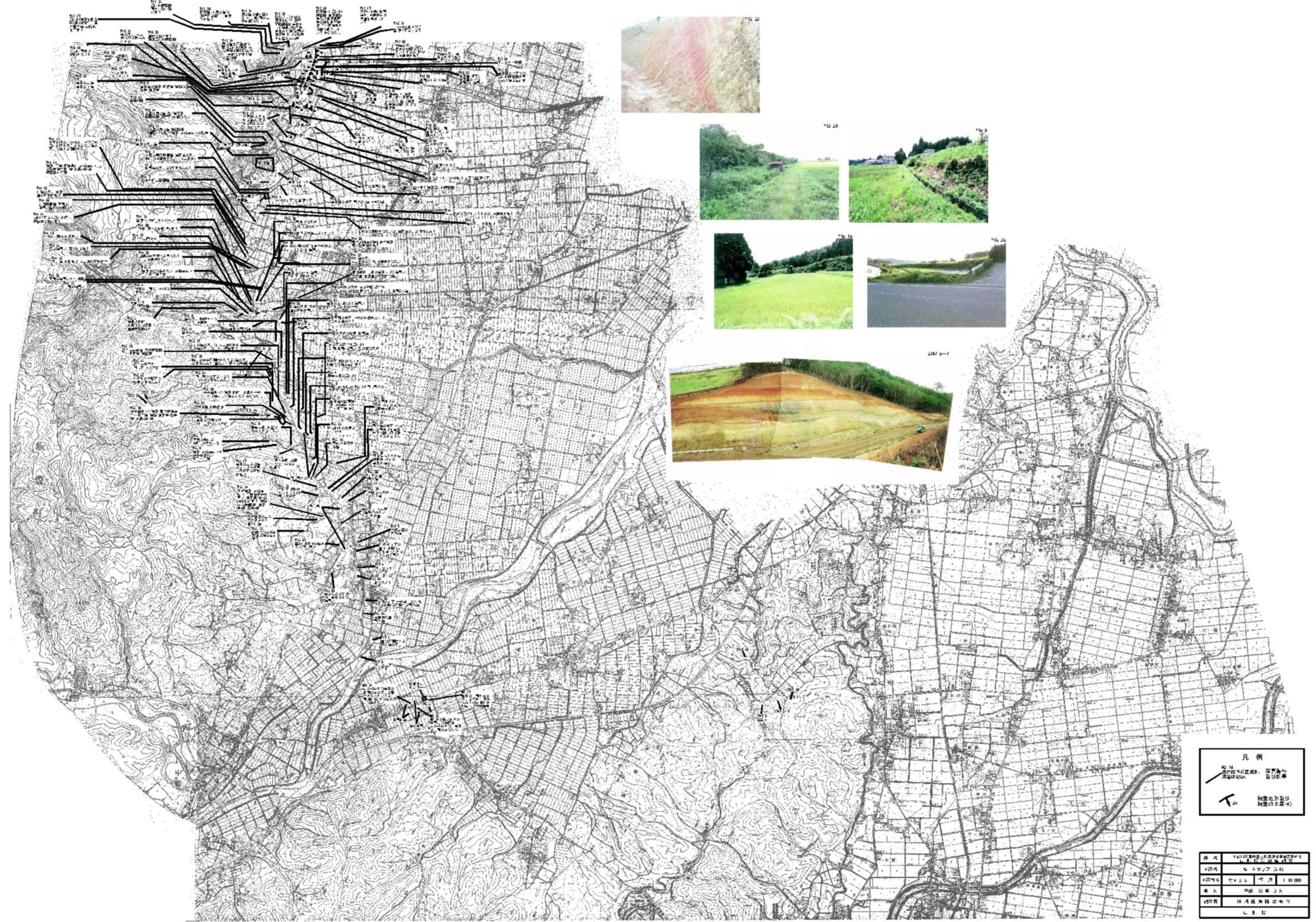

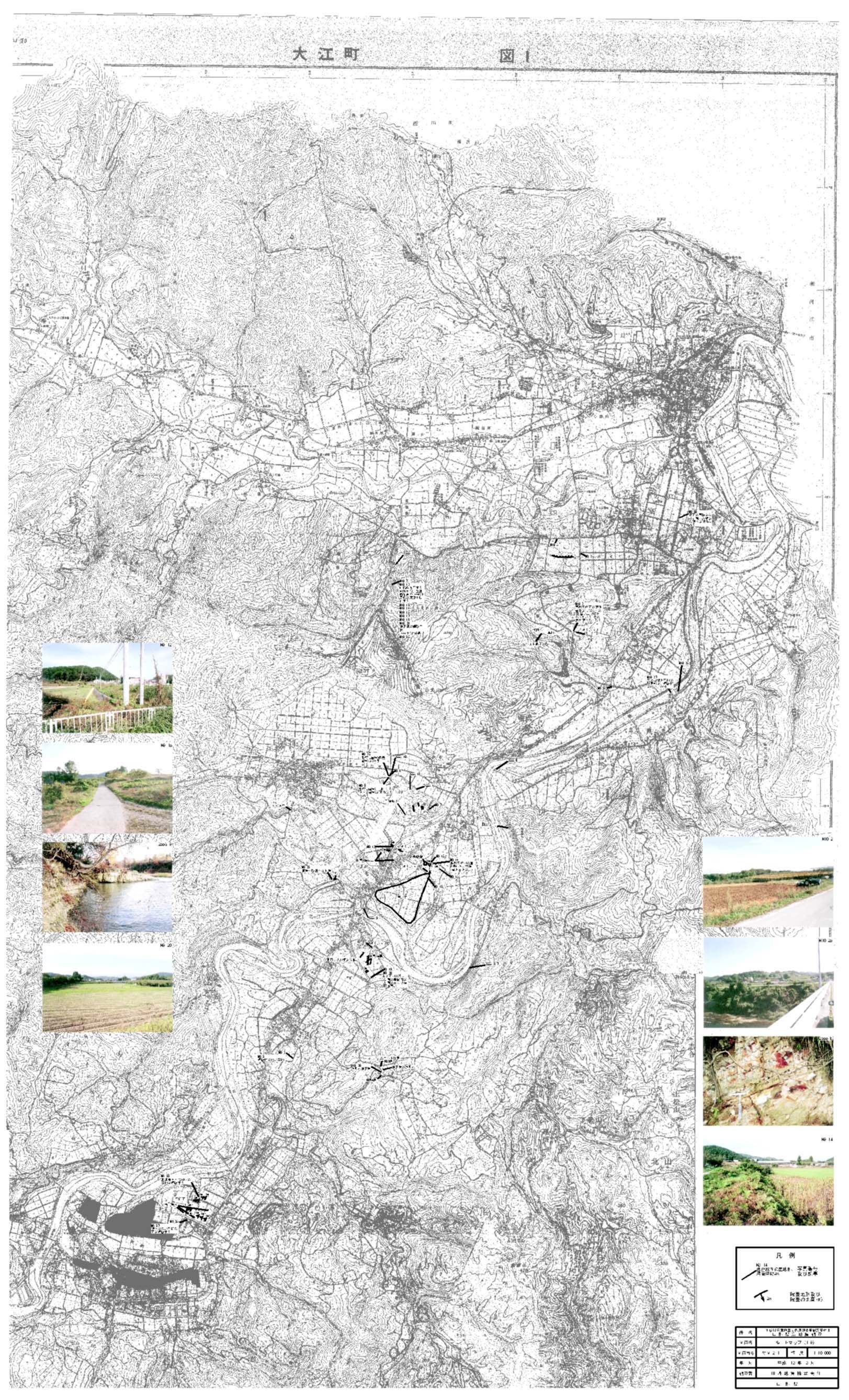

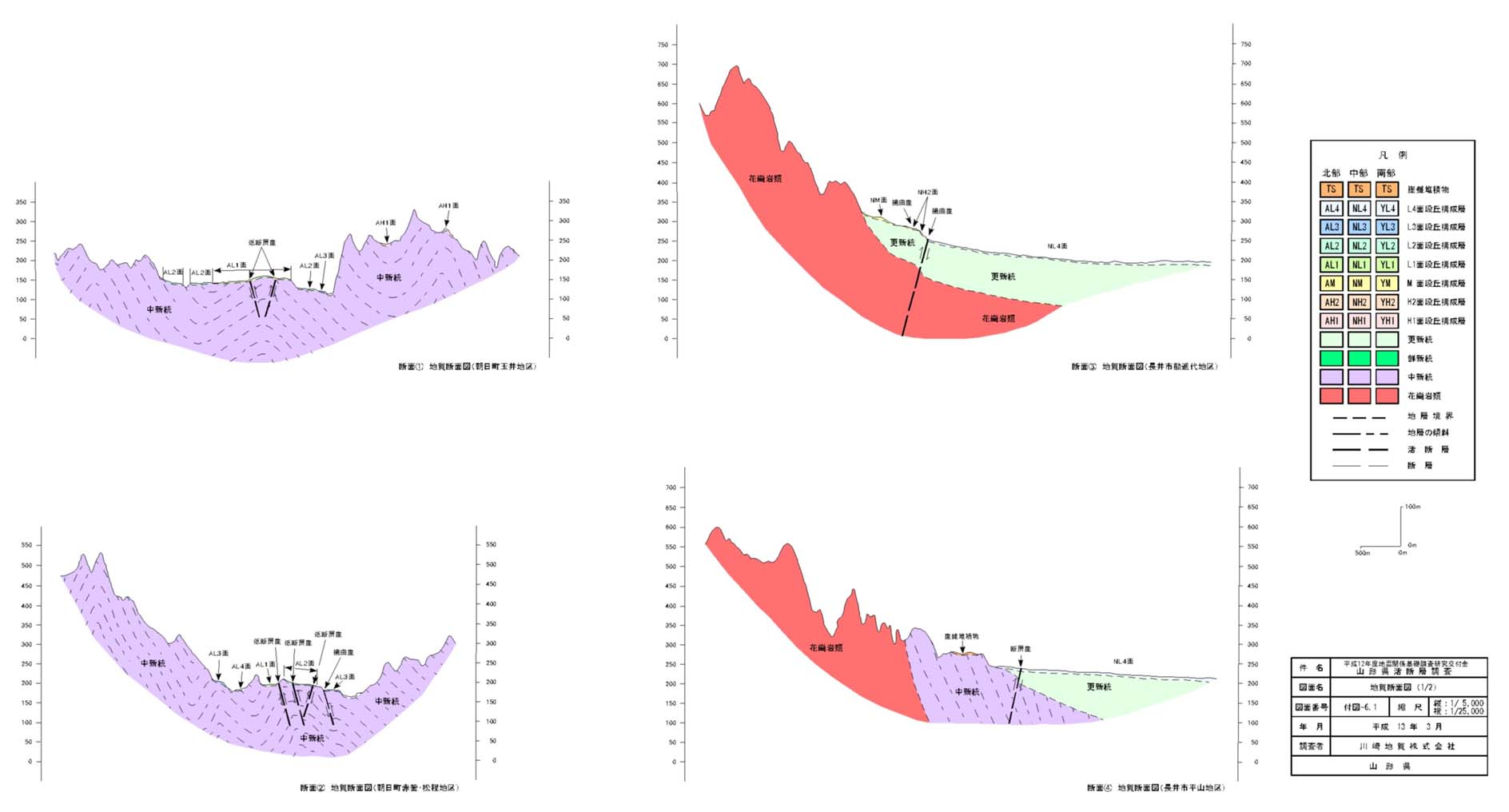

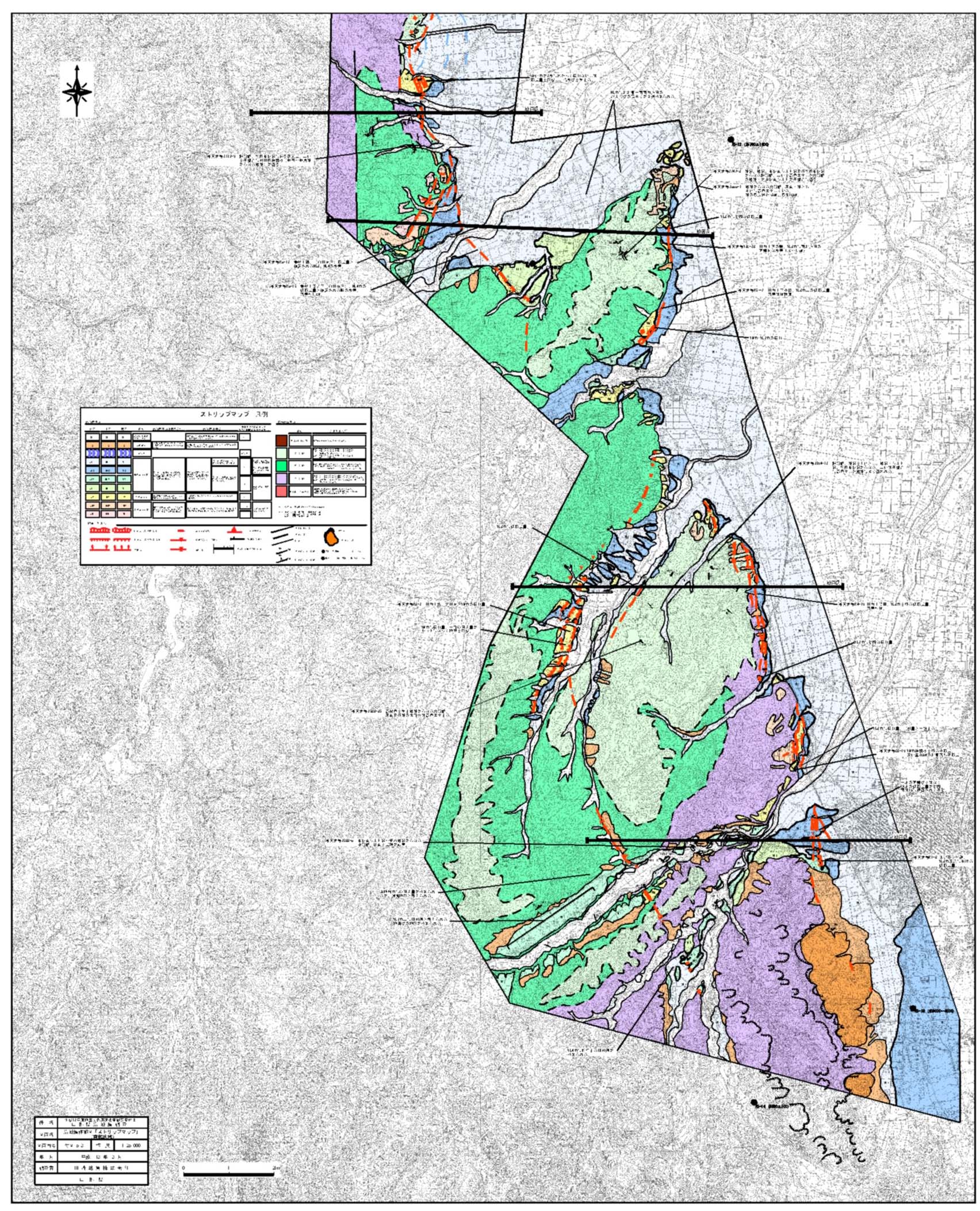

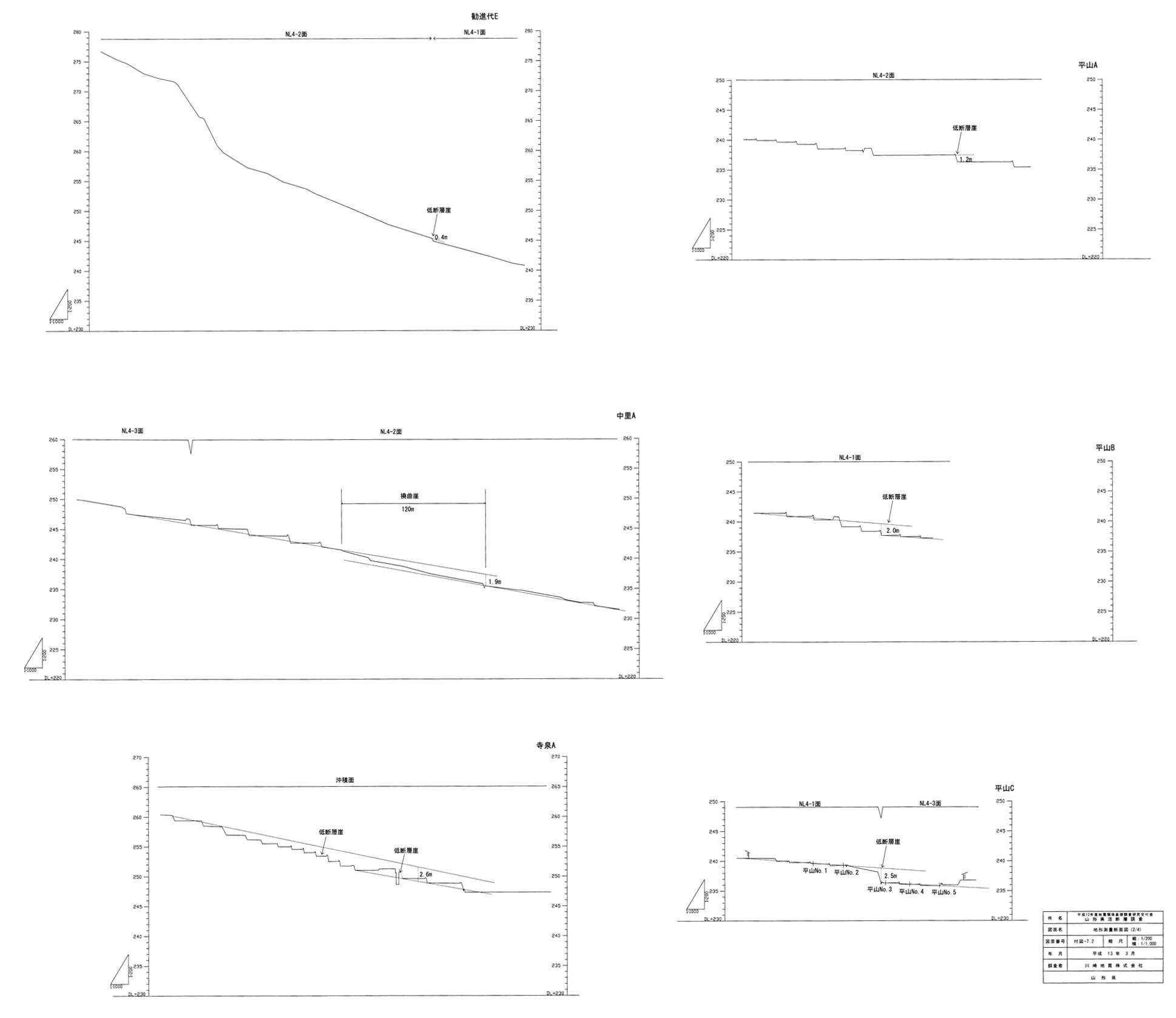

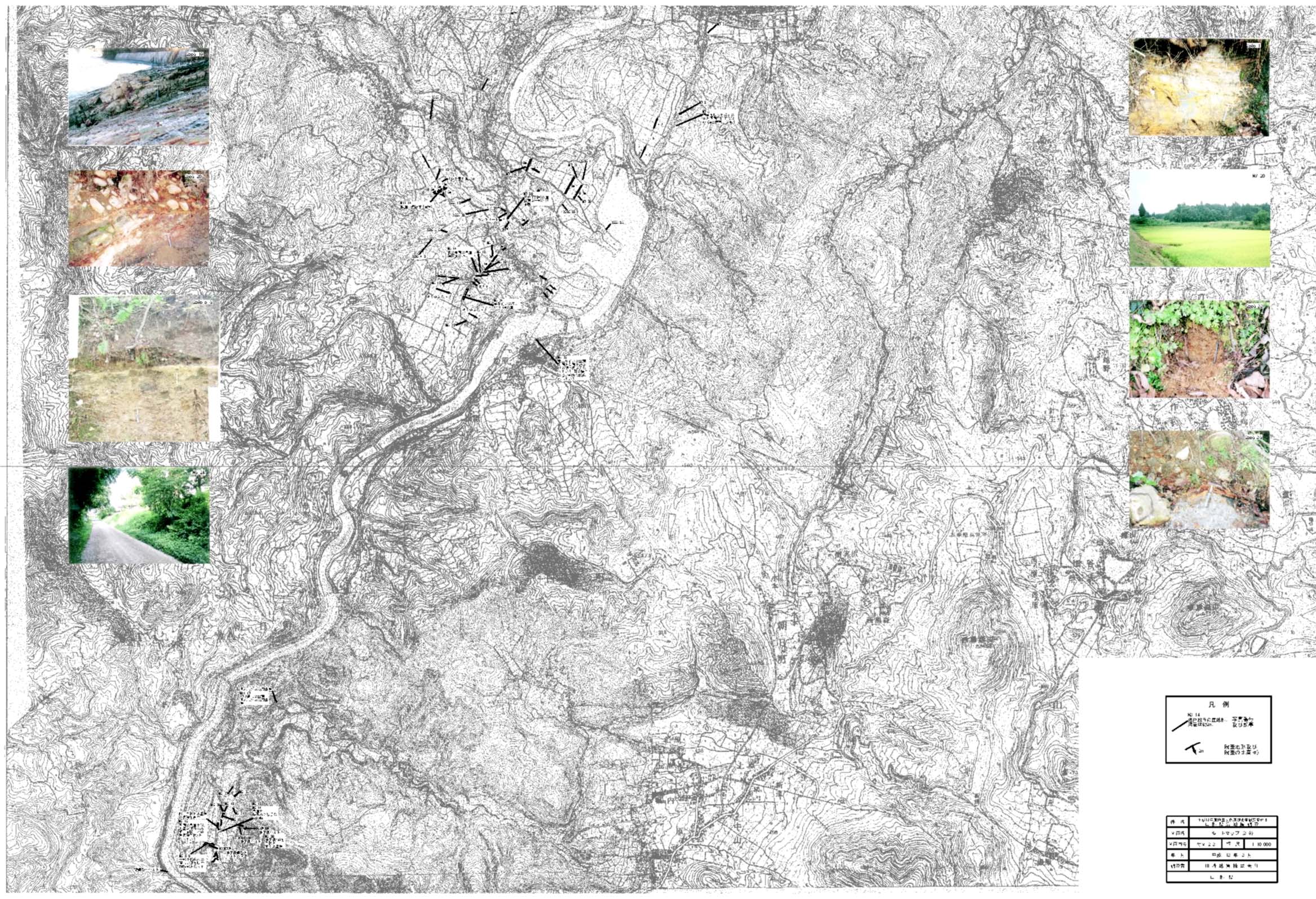

地表踏査の結果は、縮尺1/10,000のルートマップ(付図2−1,付図2−2,付図2−3,付図2−4,付図2−5,付図2−6,付図2−7,付図2−8,付図2−9)にまとめた。この地表踏査結果と、既存資料調査、空中写真判読の結果を総合的に判断し、縮尺1/25,000の地形分類図(付図3−1,付図3−2,付図3−3,付図3−4(凡例))、地すべり分布図(付図4−1,付図4−2,付図4−3,付図4−4(凡例))、活断層詳細図「ストリップマップ」(付図5−1,付図5−2,付図5−3,付図5−4(凡例))および地質断面図(付図6−1、付図6−2)を作成した。また地形測量の結果は、地形測量断面図(付図7−1,付図7−2,付図7−3,付図7−4)に示した。地表踏査において撮影した地形、地質の写真は、巻末資料としてまとめた。さらに、低位段丘面および沖積面に変位地形が認められる地区については、より詳細な地表踏査を実施し、縮尺1/10,000の活断層詳細図、詳細地形区分図を作成した。調査結果は以下の地域、地区ごとにとりまとめを行った。各地区の範囲を図4−3−1に示す。ボーリング調査、浅層反射法探査を実施した地区の位置図および調査流れ図を図4−3−2,図4−3−3,図4−3−4,図4−3−5に示す。(1) 北部地域(大江町〜朝日町〜白鷹町北部)
1−1) 大江町富沢〜朝日町玉ノ井地区
1−2) 朝日町宮宿〜白鷹町古屋敷地区
(2) 中部地域(白鷹町南部〜長井市〜飯豊町)
2−1) 白鷹町姫城〜長井市川原沢地区
2−2) 長井市山岸〜長井市平山地区
2−3) 飯豊町中西〜飯豊町深渕西地区
2−4) 飯豊町椿〜飯豊町寺ノ下地区
(3) 南部地域(川西町〜米沢市)
3−1) 川西町箕の輪〜川西町上小松地区
3−2) 川西町下奥田〜川西町大船上地区
3−3) 川西町時田〜米沢市下小菅地区
3−4) 米沢市成島〜米沢市遠山地区
図4−3−1 地域・地区概要図

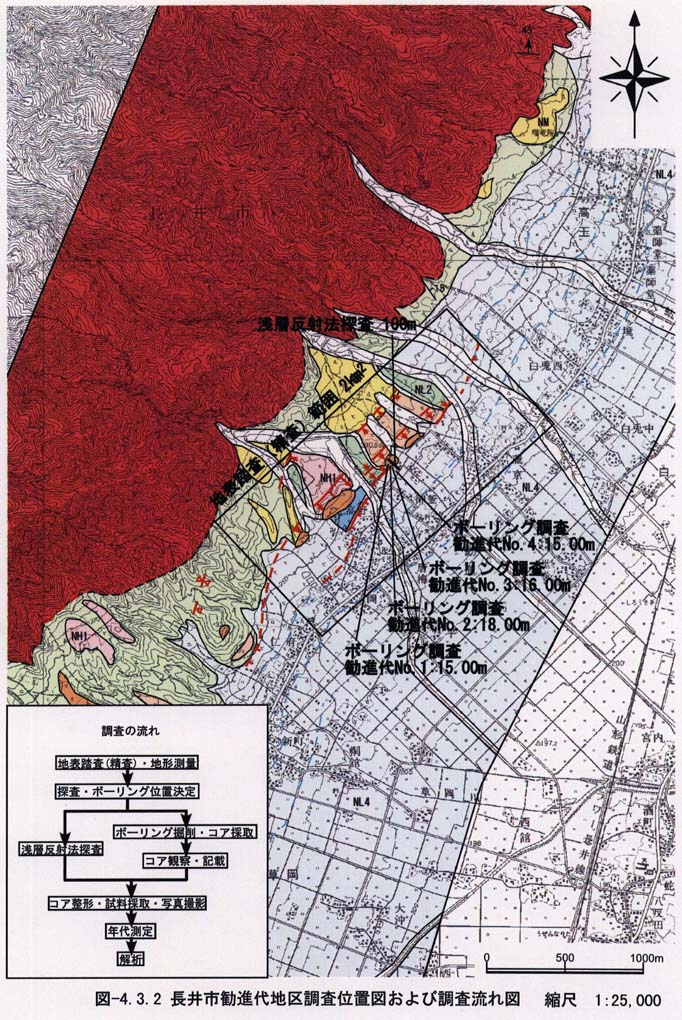

図4−3−2 勧進代
図4−3−3平山

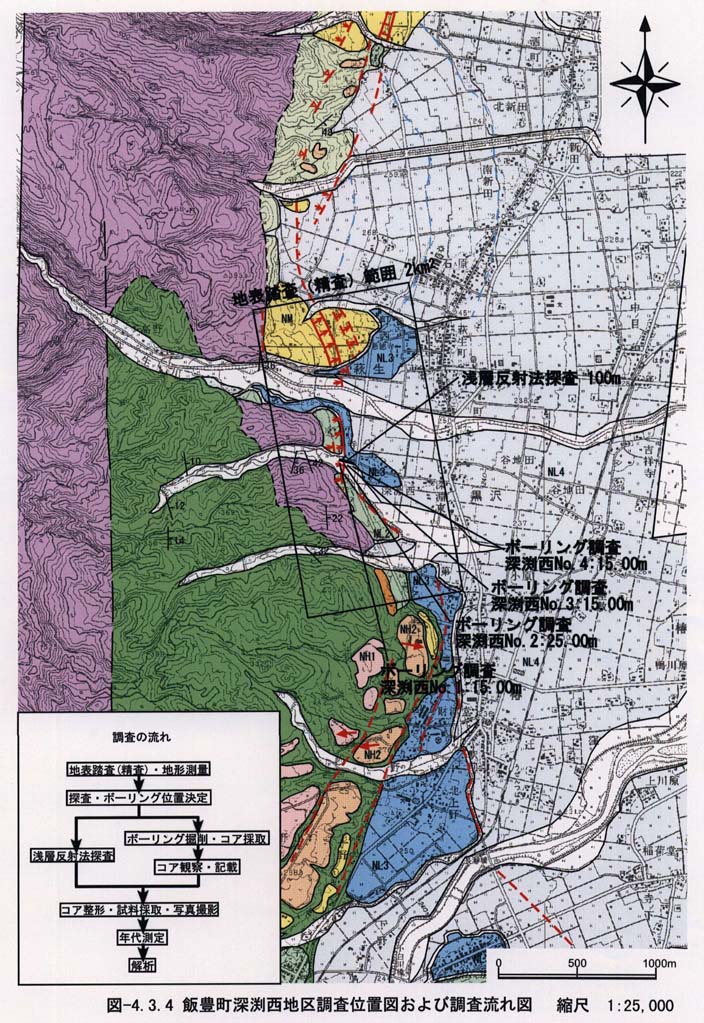

図4−3−4 深渕西
図4−3−5 遠山
