4−2−3 地形断面調査

大規模な地形改変前の詳細な地形図が存在する地域については、古い地形図を用いて断層崖・撓曲崖の方向に直交する方向に設定した測線の地形断面図を作成した。測線の位置図を図4−2−2−1図4−2−2−2に示し、認められた段差の一覧表を表4−2−2に示す。

古い地形図から変位地形が読みとれない地域、および古い地形図が存在しない地域については、断層崖・撓曲崖の方向に直交する方向に設定した測線において地形測量を実施し、地形断面図を作成した。地形測量を実施した測線の位置は、1/10,000の活断層詳細図および詳細地形区分図に示し、認められた段差の一覧表を表4−2−3に示す。

図4−2−2−1 地形断面図作成位置(古い地形図より作成)

図4−2−2−2 地形断面図作成位置(古い地形図より作成)

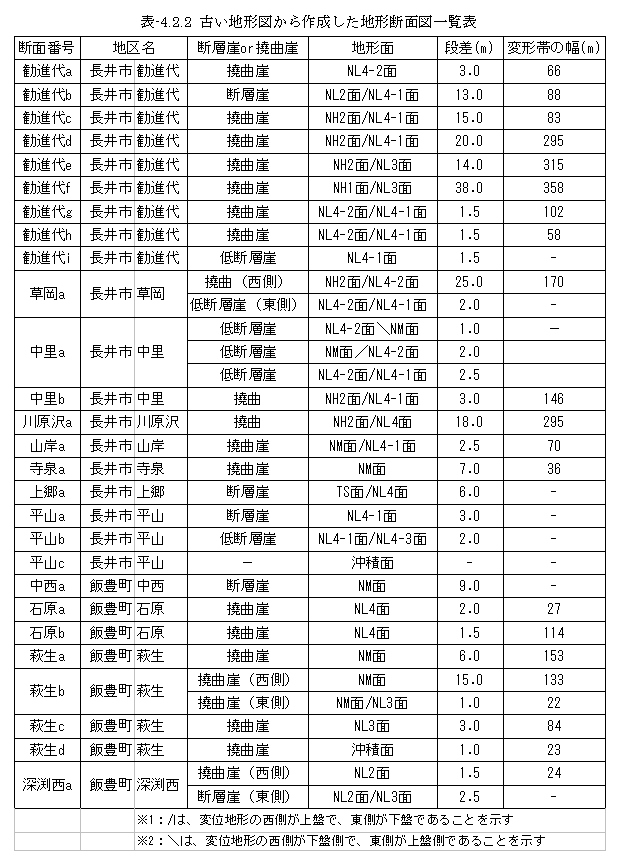

表4−2−2 古い地形図から作成した地形断面図一覧表

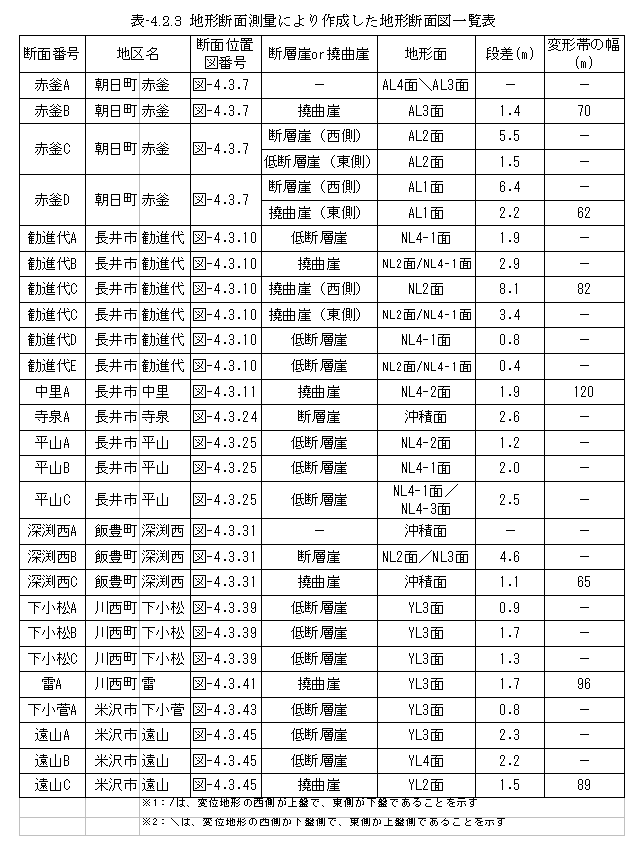

表4−2−3 地形断面測量により作成した地形断面図一覧表
