3−2−5 探査結果

作成した断面を以下の図に示す.

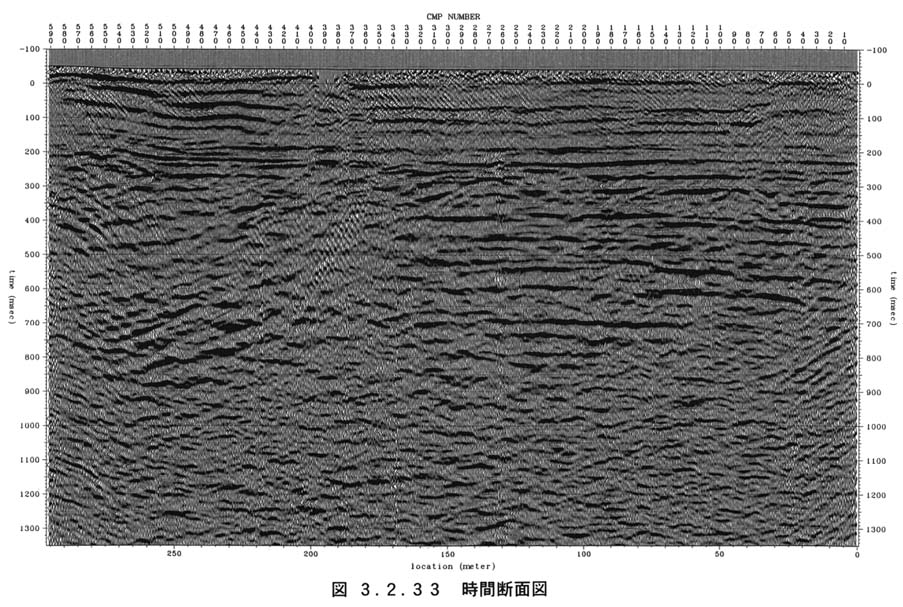

<重合後時間断面図>

この断面は重合処理のみ行ったもので,タイムバリアント・フィルタ−などは掛けていない.(図3−2−33,時間断面図)

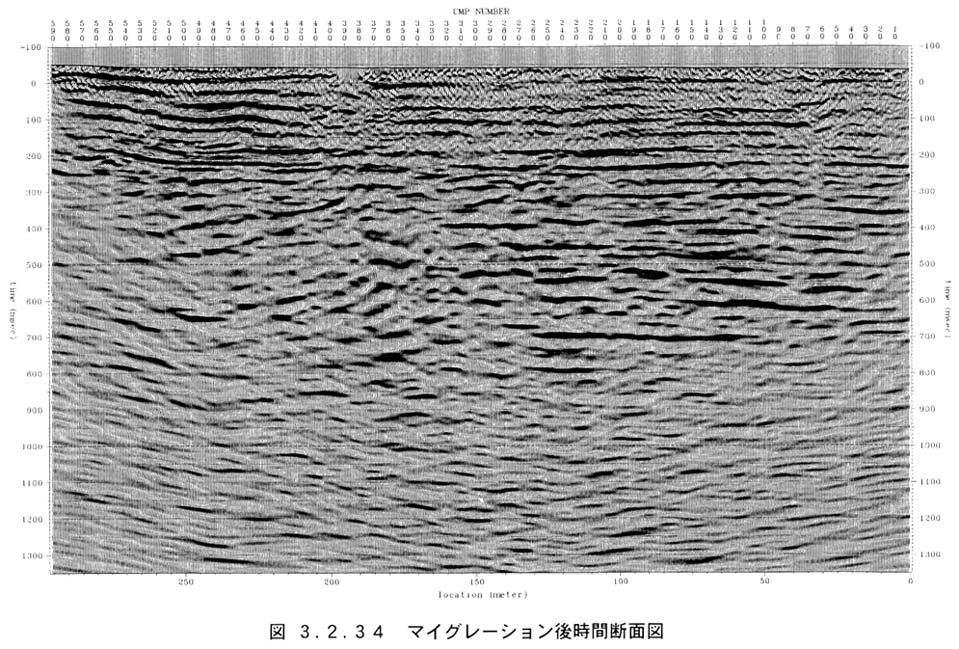

<マイグレ−ション処理後時間断面図>

マイグレ−ション,タイムバリアント・フィルタ−処理,振幅補償を行った後の時間断面である.(図3−2−34,マイグレ−ション後時間断面図)

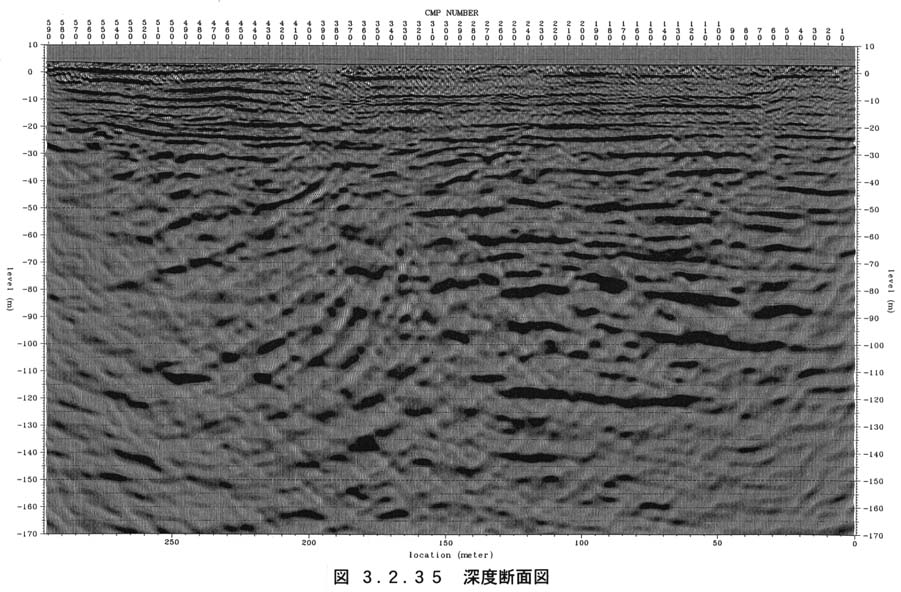

<深度断面図>

マイグレ−ション後の時間断面を深度変換したものである.(図3−2−35,深度断面図)

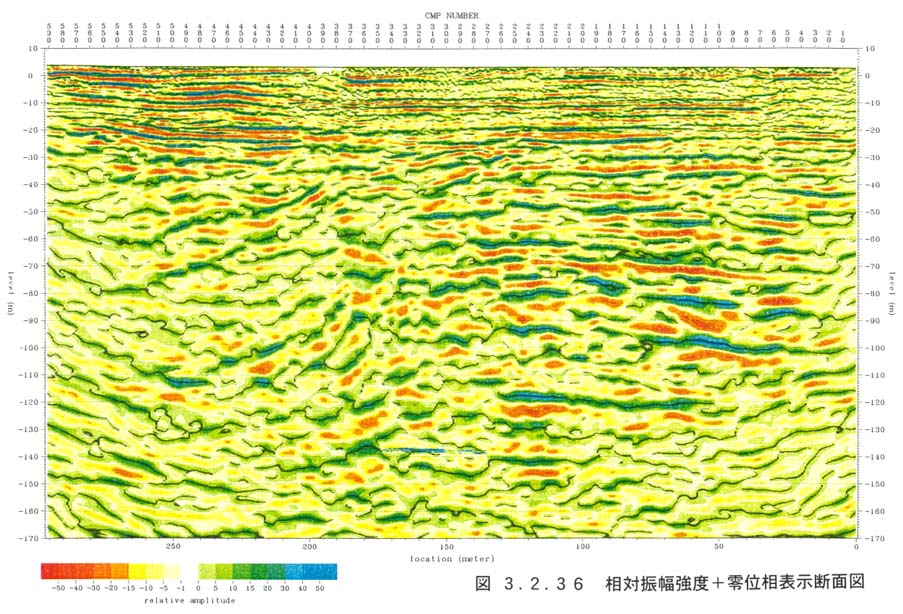

<相対振幅強度+零位相表示深度断面図>

図3−2−36,相対振幅強度+零位相表示深度断面図

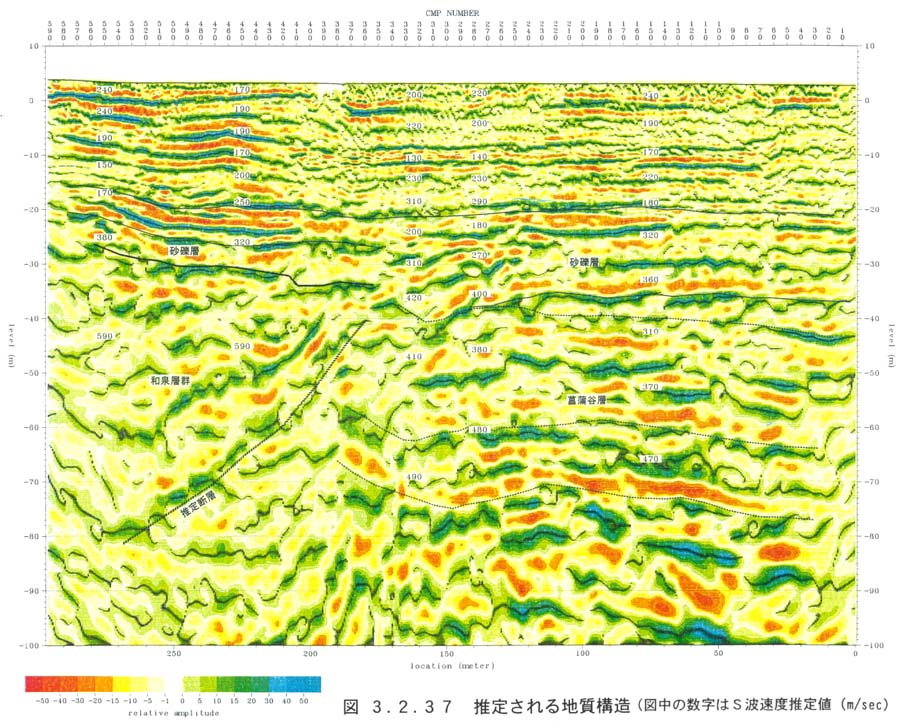

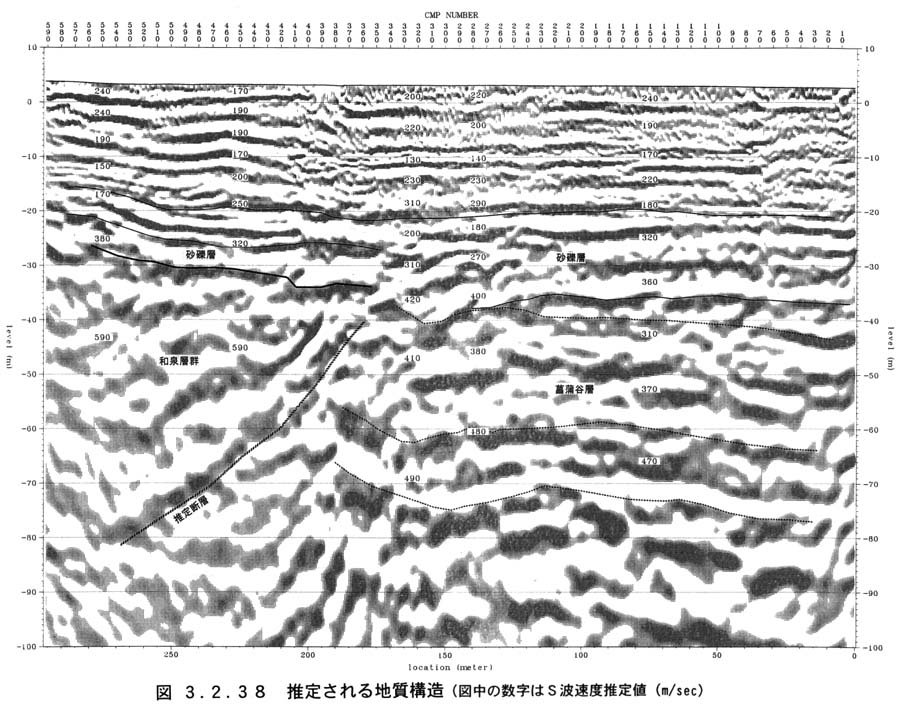

また,これらの断面から推定される地質構造は図3−2−37図3−2−38に示すとおりである.
