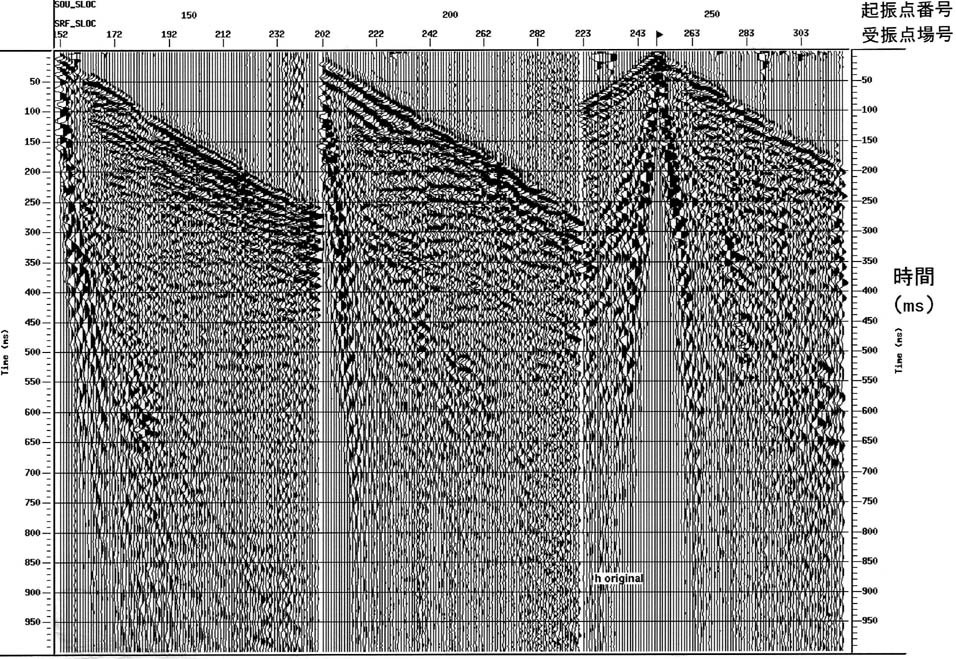

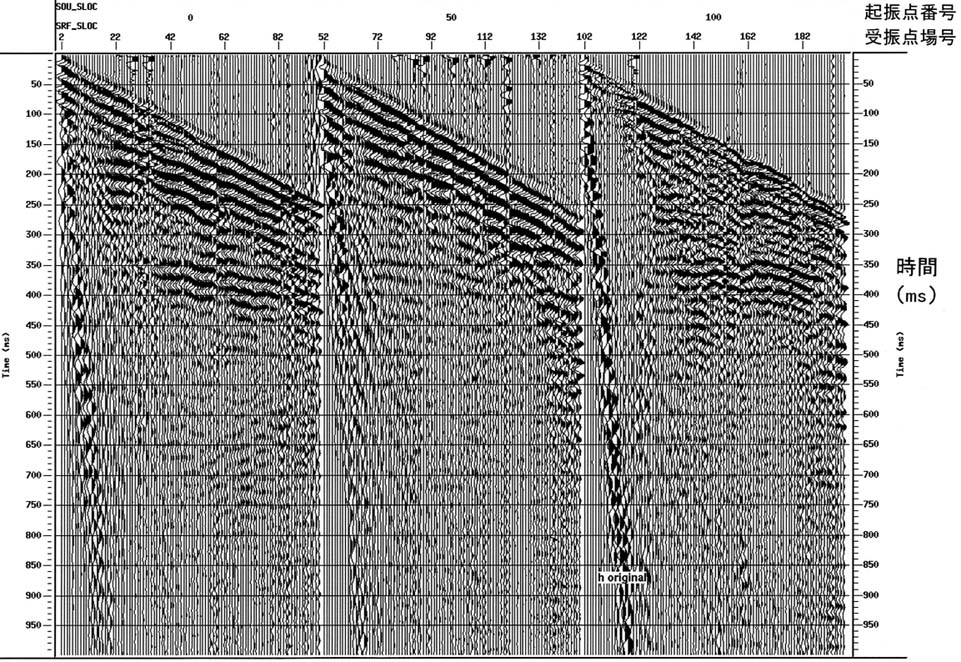

図３−２−６−１、図３−２−６−２に発震点０，５０，１００，１５０，２００，２５０のオリジナルデータ波形例を示す。なお、オリジナル記録は、磁気テープにＳＥＧ−Ｙフォーマットにて収録したものを付録として提出する。前半の発震点（０から１２０）の記録では、往復時間４００ｍｓｅｃ程度まで顕著な反射波イベントが認められる。一方後半の発震点では反射波イベントは顕著ではなくなるが、周波数の高いイベントを認めることができる。

（２）フィルター処理

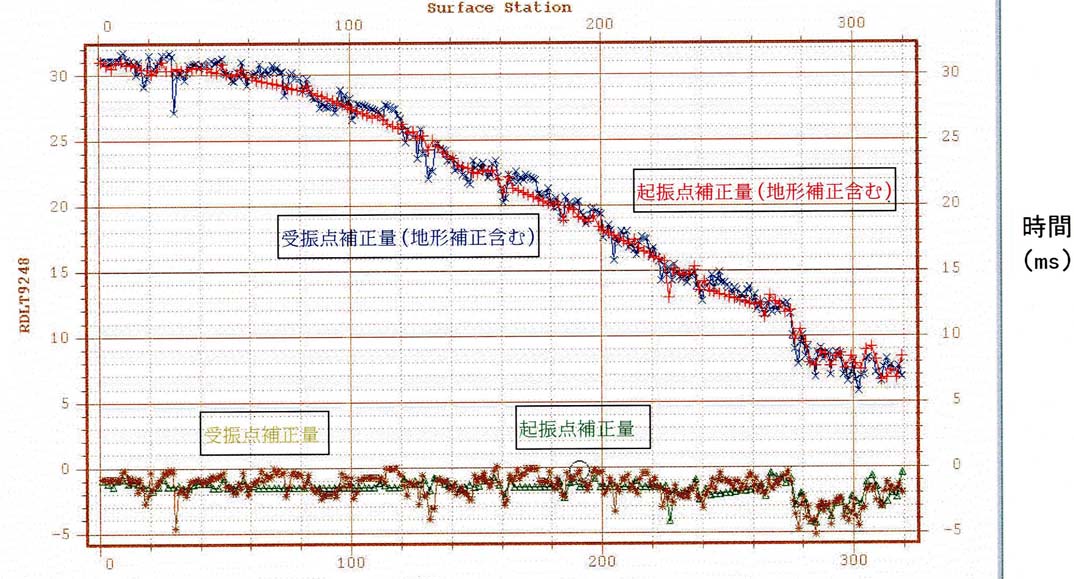

図３−２−７に屈折走時より求めた静補正量を示す。最終データムは１５０ｍとした。下位に示されているものが、ＣＤＰ重合前に補正した表層（低速度層）部での伝播時間に相当する量であり、上位に示したものが、最終データムまで補正する際の補正量である。測線下の低速度層は薄かったものと考えられ、補正量は比較的小さい。

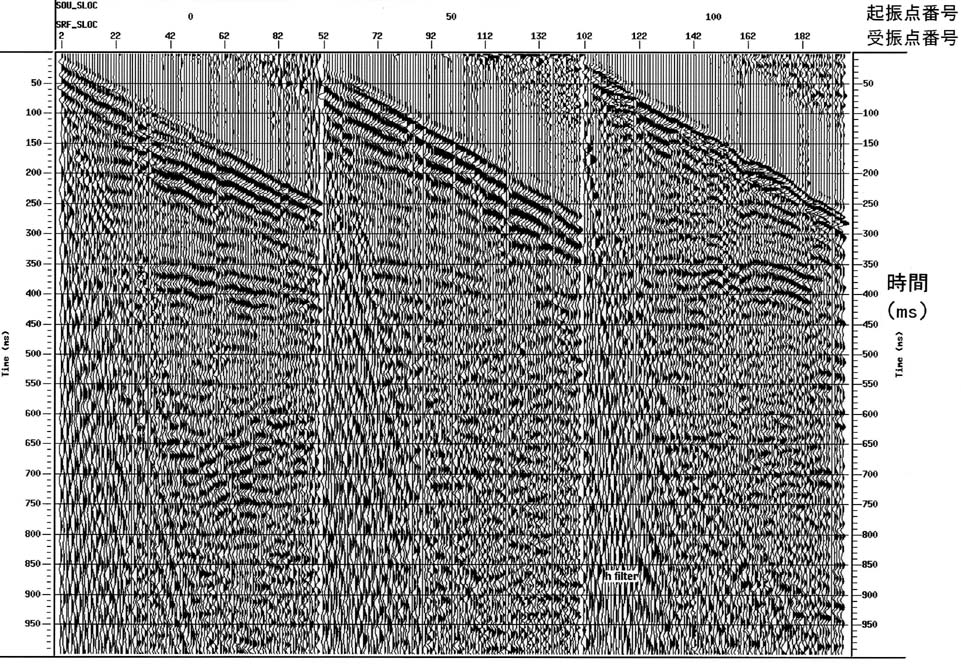

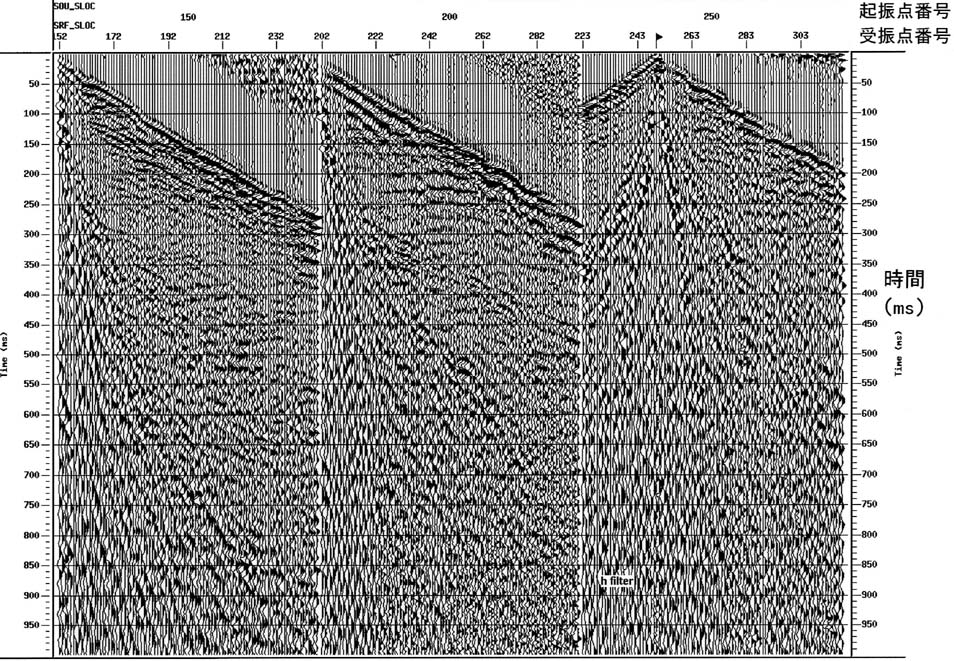

図３−２−８−１ｍ、図３−２−８−２には発震点０，５０，１００，１５０，２００，２５０の静補正およびバンドパスフィルター処理、ＡＣＧ処理まで行った結果の記録例を示す。バンドパスフィルターの通過周波数帯域は２０〜１２０Ｈｚとした。またＡＣＧ処理のオペレータ長は３００ｍｓｅｃとした。このバンドパスフィルターによって、表面波および通過車両等によるノイズが軽減され、前半の発震点の記録では７５０ｍｓｅｃ程度まで反射波イベントが認められるようになった。

図３−２−９−１、図３−２−９−２には、発震点０，２００のスパイキングデコンボリューションのテストの結果を示す。デコンボリューションテストにおいてはオペレータ長を１０ｍｓｅｃ，３０ｍｓｅｃ，１００ｍｓｅｃと変えて、それぞれの結果を比較した。ノイズは０．１％とした。この結果オペレーター長は３０ｍｓｅｃが最適であると判断された。

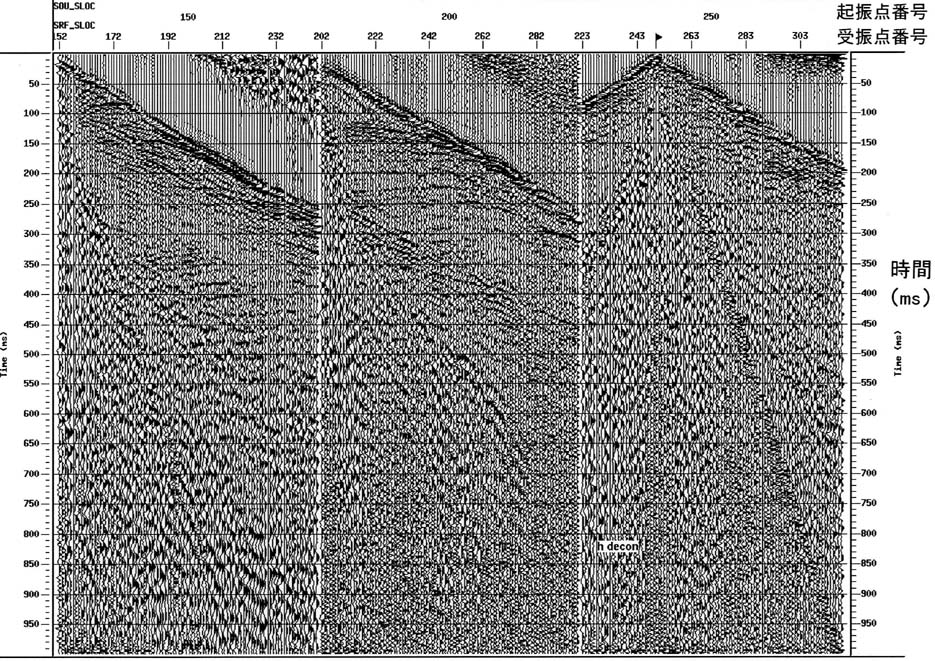

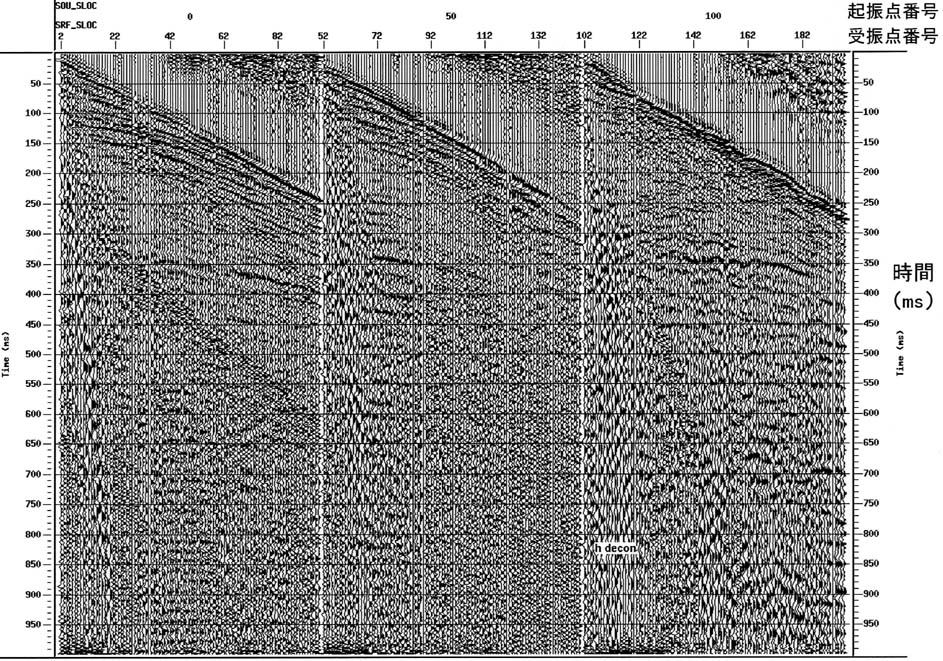

図３−２−１０−１、図３−２−１０−２にはデコンボリューション処理まで行った結果の記録例を示す。デコンボリューションには、スパイキングデコンボリューションを用いた。このデコンボリューションのオペレータ長は、デコンボリューションテストで最適と判断した３０ｍｓ、ノイズは０．１％とした。このデコンボリューション処理によって、各反射波が孤立したイベントとして認められるようになった。

（３）速度解析・ＣＤＰスタック

各種フィルター処理（前処理）を施した結果について速度解析を行った。

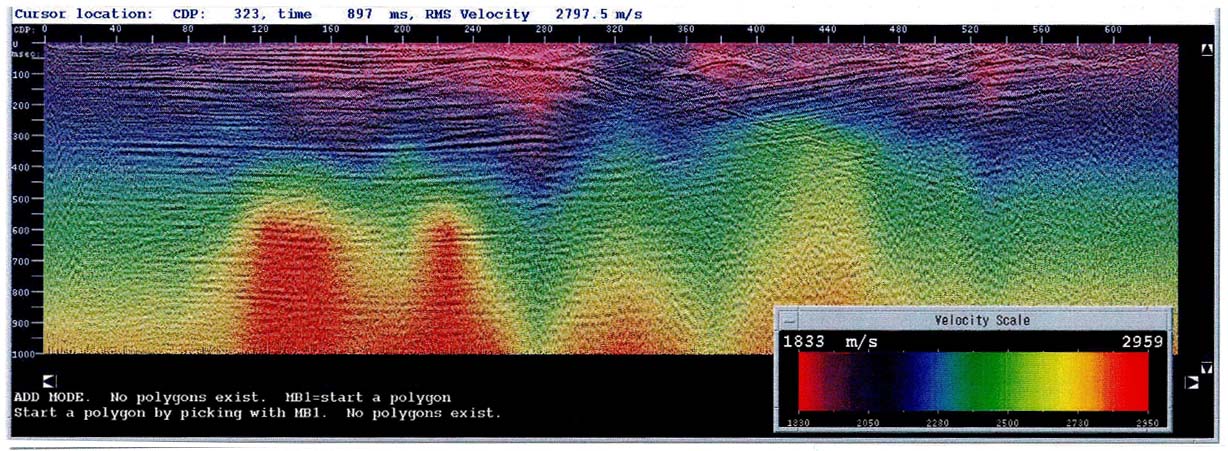

図３−２−１１に速度解析により求めた速度テーブルを示す。ＣＤＰスタックはこの速度テーブルを用いて行った。速度解析によると、測線全般で、往復時間２００ｍｓｅｃ程度まではおおむね１８００〜２０００ｍ／ｓｅｃの速度を示す。これより下位の往復時間３００ｍｓｅｃ付近では２３００ｍ／ｓｅｃを示しており、測線前半の往復時間７００ｍｓｅｃより深くでは３００ｍ／ｓｅｃとなるところもある。

（４）スタック後処理、深度変換

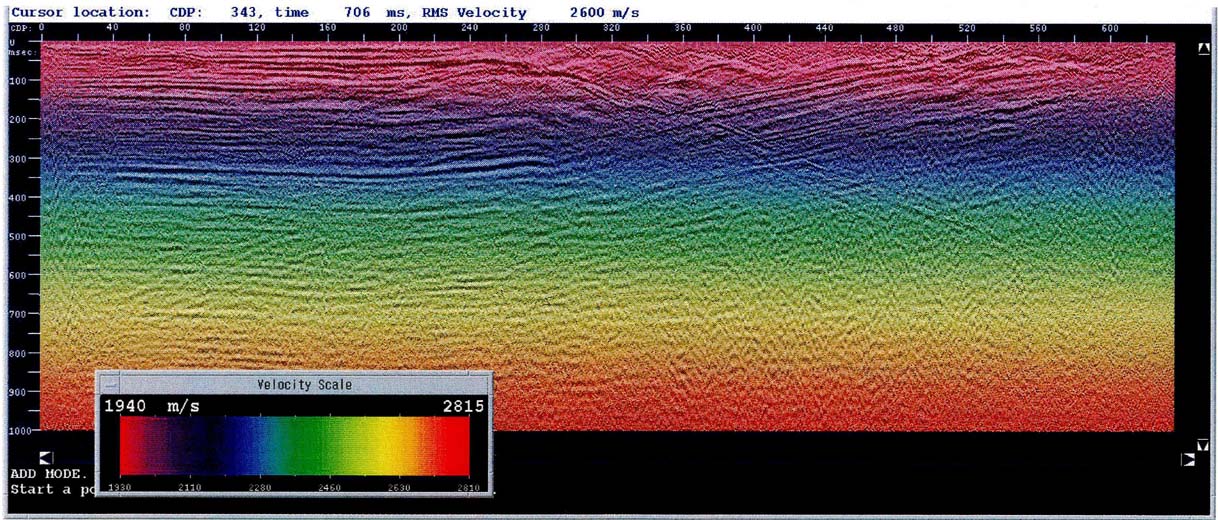

マイグレーションで用いる速度テーブルは、急な速度変化が無いことが望ましい。したがって、速度解析で求まった速度テーブルにスムージング処理したものをマイグレーション処理に用いた。図３−２−１２にはマイグレーションに用いた速度テーブルを示す。

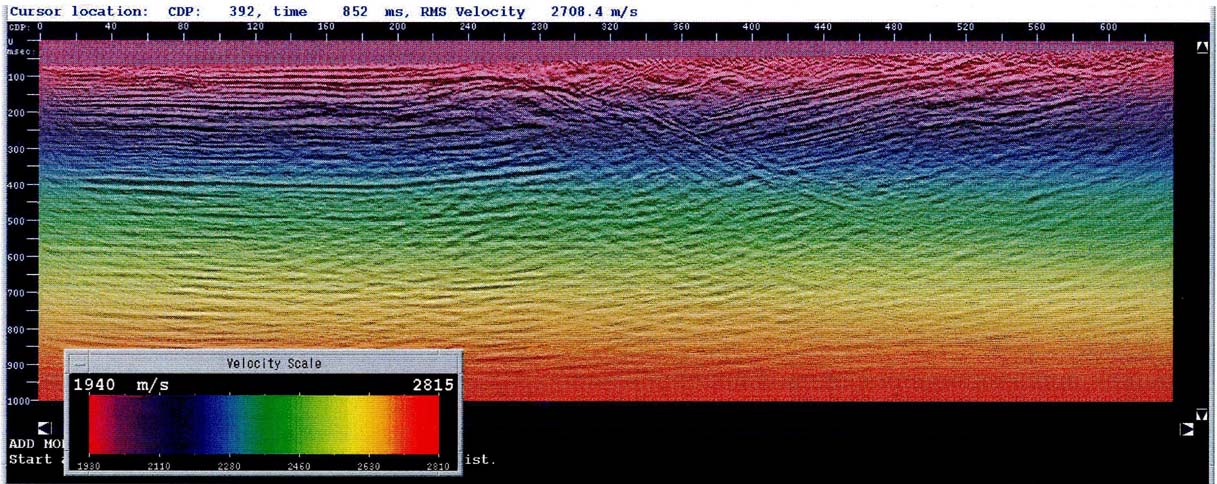

深度変換には、同図に示すスムージングした速度テーブルを用いて静補正量も考慮して作成した速度テーブルを用いた。この速度テーブルを図３−２−１３に示す。

解析成果として以下の図を示す。

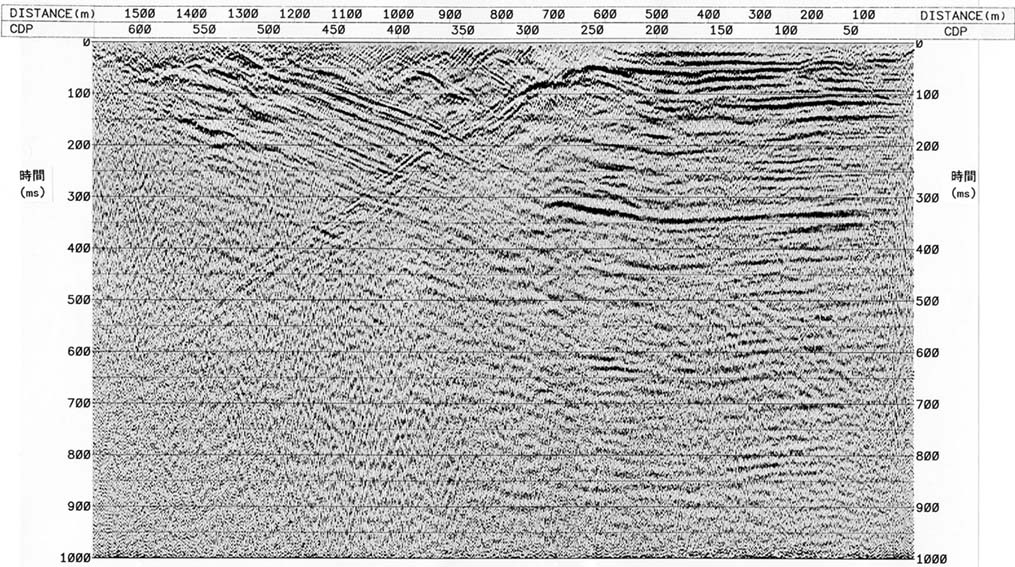

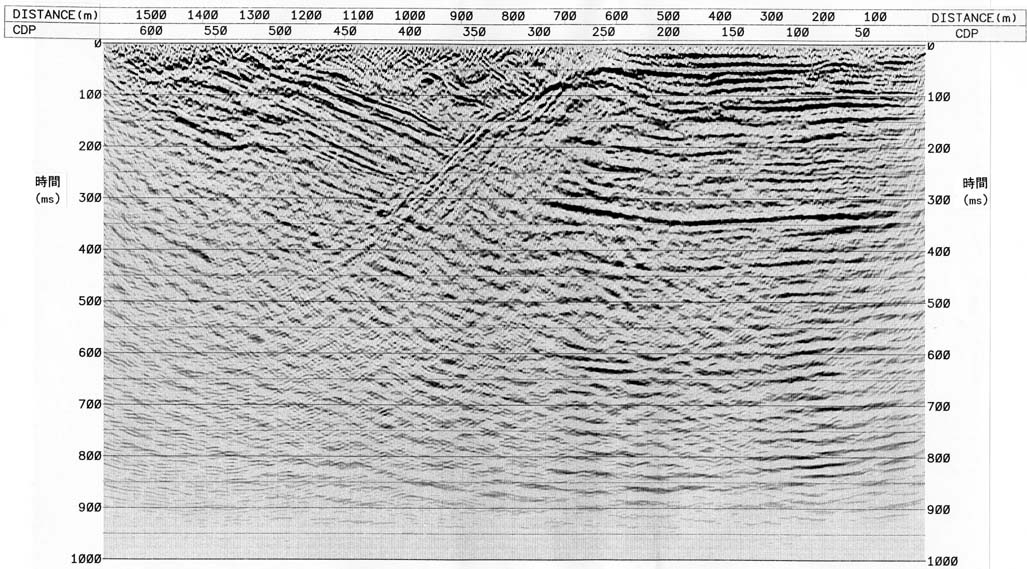

図３−２−１４　時間断面（ＣＤＰスタック結果）

図３−２−１５　マイグレーション後時間断面

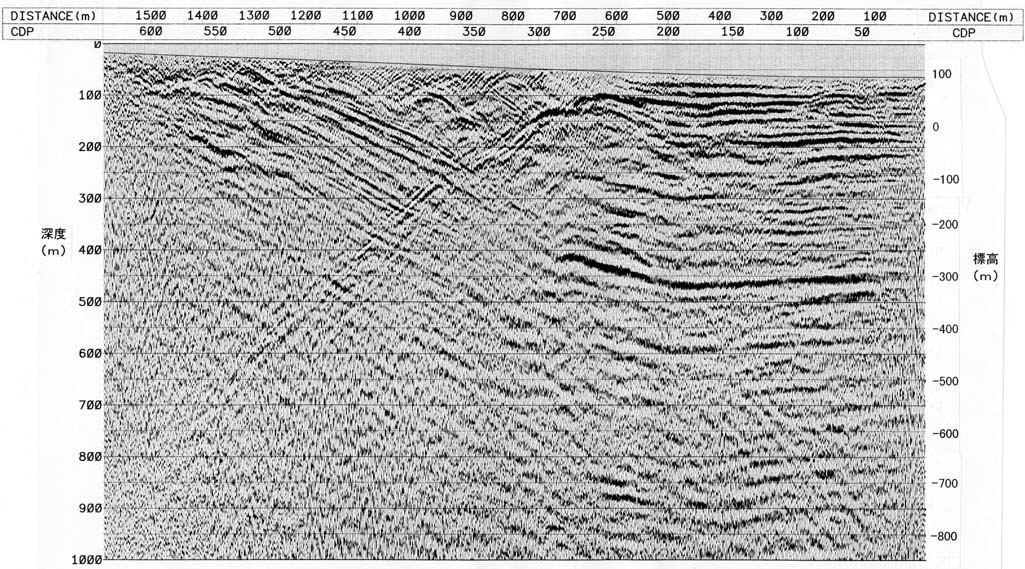

図３−２−１６　深度断面

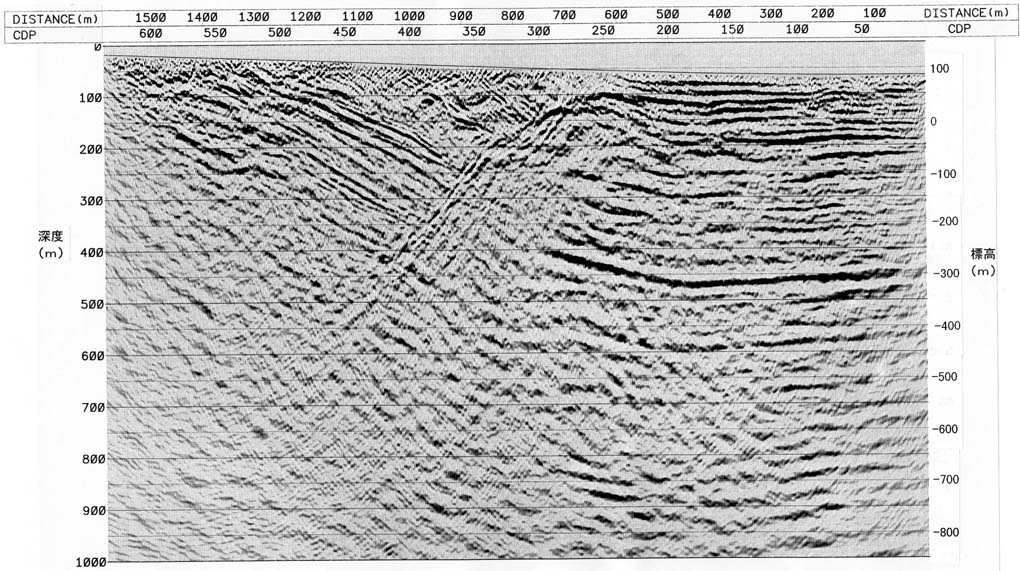

図３−２−１７　マイグレーション後深度断面

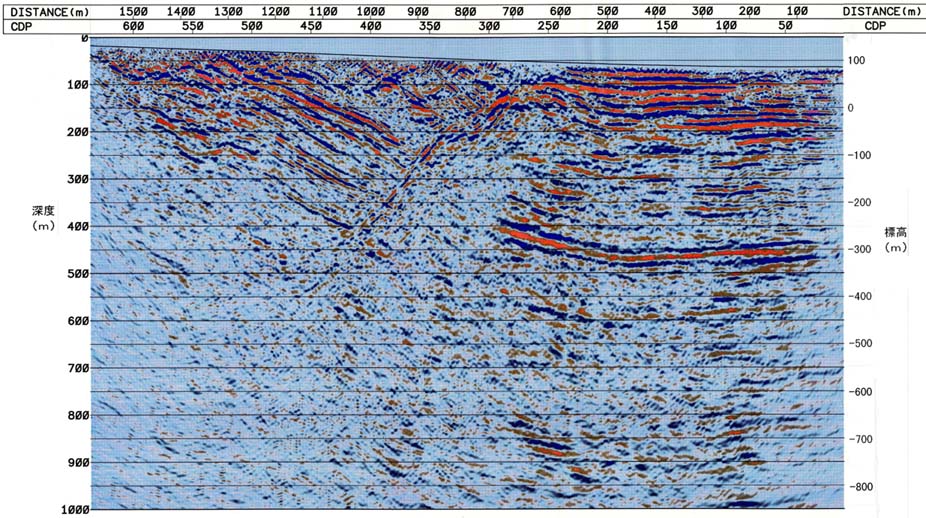

図３−２−１８　カラー断面（マイグレーション後深度断面）

マイグレーション後の深度断面について所見は次のとおりである。

大きな特徴として、ＣＤＰ３００付近を境として測線起点側では比較的水平な反射面深い深度まで分布しており、終点側では主に２０度くらいの傾斜で始点側へ傾斜している反射面が多数分布している。また、ＣＤＰ３３０番から４１０番にかけて、測線終点側に約５５度で傾斜する反射面が見られる。

測点起点側では地表付近から標高−５０ｍ（深度１５０ｍ）まで、多数の水平な反射面が分布している。標高−５０ｍより深いところには顕著な反射面は見られないが、標高−３００ｍのところに、１枚の大変顕著な反射面が見られる。この反射面はＣＤＰ２００番以降せりあがるように傾斜し、ＣＤＰ３００番付近では標高−２５０ｍ付近となって途切れる。

ＣＤＰ４５０番で標高５０ｍにある反射面はそれより下位約２００ｍにわたって分布する反射面とお互いに平行である。それより上位１００ｍほどは反射面は見られない。ＣＤＰ３５０から４００番付近の深度１５０ｍから地表近くにかけて見られる反射面の傾斜角度は約３０度となっており、さらに始点側に分布している反射面（ＣＤＰ３００〜３５０）はより広角の４５度程度の傾斜角を有している。なお、ここで述べる傾斜角は測線方向へ投影した見かけの角度である。ＣＤＰ２５０〜４００にかけての浅い深度（１００ｍ以浅）では、ディフラクションなどによる反射波の乱れが見られる。
