観測時で得られた記録中には、通過する車両や構造物の中の大きな機械より発する振動等のノイズや、電磁波によるノイズ、また屈折波や表面波といった発震に伴うノイズ（コヒーレントノイズ）等さまざまなノイズが含まれている。反射法の解析処理の主な目的は、これらのノイズを多く含んだデータから必要な反射波だけを抽出することである。

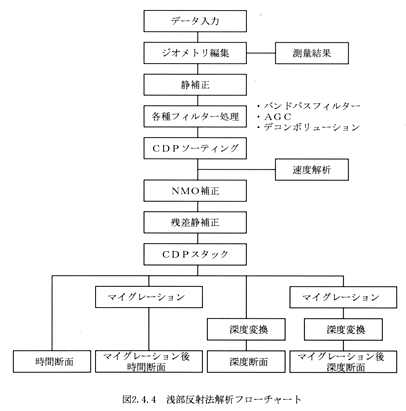

現場でハードディスクに収録した各発震毎のデジタル記録は、ワークステーション（ＳＵＮ Ｕｌｔｒａ）に転送し、反射法探査解析システムＰｒｏＭＡＸ（Ｌａｎｄ Ｍａｒｋ社製）を用いて処理を行った。図２−４−４に解析処理のフローチャートを示す。
以下に主要な処理の概要を述べる。
（１）ジオメトリ編集
各観測波形データと、それが得られた震源位置、受振点位置などを関連付けるための処理である。
（２）静補正
測線が起伏に富んでいたり、弾性波速度が非常に小さい表層の層厚変化があった場合、仮に地下深部の反射面が水平であっても、反射波の到達時間にばらつきが生じる。このような地表付近の不均質に起因する時間ずれを補正する処理が静補正である。静補正にはいくつかの方法があるが、ここでは、屈折波の初動走時を読み取り、この走時より各発震点・受振点におけるＤｅｌａｙ Ｔｉｍｅを求め、このＤｅｌａｙ Ｔｉｍｅ（表層部の伝播時間）で補正を施す処理（Ｒｅｆｒａｃｔｉｏｎ Ｓｔａｔｉｃｓ）を用いた。
（３）バンドパスフィルター（ｂａｎｄ ｐａｓｓ ｆｉｌｔｅｒ）
周波数フィルターの一種。観測された記録には、表面波のような反射波以外の波やバックグラウンドノイズが含まれている。これらのいわゆるノイズと反射波の周波数帯域の違いに着目して、反射波の信号と異なる周波数を持つノイズを減少させる処理である。
（４）デコンボリューションフィルター（ｄｅｃｏｎｖｏｌｕｔｉｏｎ ｆｉｌｔｅｒ）
観測された反射波形は、地層の音響インピーダンス変化にともなう反射係数列と地下を伝わる波の基本波形のコンボリューションであると考えられる。したがって、基本波形の逆特性を持つフィルタを設計し、これに観測波形を入力すると、地下の反射係数列を得ることができる。このような処理をデコンボリューションフィルタと呼ぶ。この処理により、多重反射波が除去され（弱められ）、反射波はインパルスに近い（周波数が高く独立している）波に変換される。
（５）ＡＧＣ（Ａｕｔｏｍｔｉｃ Ｇａｉｎ Ｃｏｎｔｒｏｌ）
観測された記録は、屈折波や表面波の振幅が大きく、反射波の振幅はこれらの波に比べて小さいのが普通である。このような振幅の小さい反射波を初動付近の波の振幅と同程度の大きさになるように強制的に増幅する処理をＡＧＣと呼ぶ。
（６）ＣＤＰソーティング（ＣＤＰ Ｓｏｒｔｉｎｇ）
観測に際しては、１回の発震で９６受振点の波形記録が得られ、１発震点毎の記録として収録される。以下の処理を行うためには、すべての記録がＣＤＰギャザーごとに並んでいる方が扱い易いため、発震点毎の記録をＣＤＰギャザーごとに並び変える作業を行う。この並び変えを、ＣＤＰソーティングと呼ぶ。
＜ＣＤＰギャザー＞

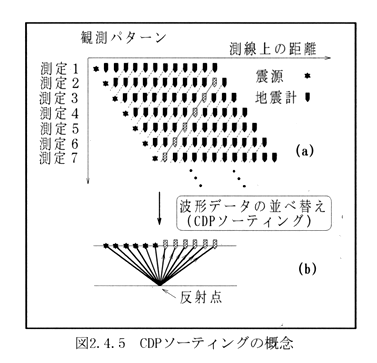

図２−４−５（ａ）に示したような発震点受振点配置の観測データを並び替え、図２−４−５（ｂ）に示すように反射点が共通な記録、すなわち発震点と受振点の中点が同じ位置となる記録を集める。このような記録群をＣＤＰギャザーと呼ぶ。最終的には微弱な反射波を強調させる目的でこの記録群内の記録を加算する。このような手法は、ＣＤＰ重合法（ＣＤＰスタック）と呼ばれ、反射法探査の標準的な解析法として用いられている。
（７）速度解析
速度解析は、ＣＤＰスタックを実行する際に必要な速度を知るために、ＣＤＰギャザー内の反射走時Ｔｉ（Ｘ）が、オフセット距離Ｘ（発震点と受振点の距離）、２−ｗａｙ ｔｉｍｅ Ｔ（Ｘ＝０での反射面までの往復走時）、ＣＤＰギャザー内での反射位相のみかけの平均速度Ｖｓｔｋによって次式のように表されることを利用し、ＶｓｔｋとＴを決定する作業である。
Ｔｉ（Ｘ）＝｛（Ｔ，Ｉ）２ ＋（Ｘ／Ｖｓｔｋ，Ｉ）２ ｝１／２
ここに、 ｉ ：ｉ番目の反射面を表す添字 Ｘ ：オフセット距離 Ｔ ：垂直（Ｘ＝０での）往復走時 Ｖｓｔｋ：ＣＤＰギャザー内の反射位相のみかけの平均速度
（８）ＮＭＯ補正、ミュート、ＣＤＰスタック

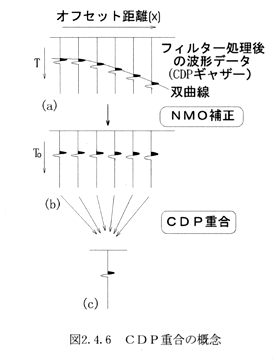

図２−４−６に、ＮＭＯ補正からＣＤＰスタック処理までの過程を示す。ＣＤＰスタックの目的は、ＣＤＰギャザー内の記録を加算（重合）し、ＣＤＰ位置における地下情報を表す１個の波形記録を作成することである。ＣＤＰスタックに先立ち、ＣＤＰギャザー内の各オフセット距離の波形記録をオフセットがゼロの場合の記録に変換する必要がある。この処理をＮＭＯ（Ｎｏｒｍａｌ Ｍｏｖｅｏｕｔ）補正と呼ぶ（図２−４−６（ａ））。次にＮＭＯ補正によって波形が大きく歪んだ部分や初動付近のの屈折波等の不要な部分を消去する。この処理をミュートという。最後に、ＣＤＰスタックして各オフセット距離の波形記録を重合する（図２−４−６（ｂ））。ＣＤＰスタックを行うことによって、速度Ｖｓｔｋを持つ反射位相だけが重ね合わされ強調され、一方、多重反射波や表面波など、このＶｓｔｋと異なる速度を持つ波の振幅は相対的に抑制される。重合後は、各ＣＤＰ地点につき１本の波形記録となり、各々ＣＤＰ点の記録として断面表示される（時間断面）。
（９）残差静補正
静補正では補正できなかった発震点や受振点近傍地表条件の違いによる反射波の走時のばらつきを補正する処理。ここで用いたＭａｘｉｍｕｍ Ｐｏｗｅｒ ａｕｔｏｓｔａｔｉｃｓは 、ＮＭＯ補正後のＣＤＰギャザーにおいて、あらかじめ指定したウインドウ内でのスタック結果のパワーが最も大きくなるような補正値を各受振点、発振点別に求め、これをすべてのＣＤＰに対して行い、測線全体を通して最もスタック結果のパワーが大きくなる各受振点、発振点の補正量を自動反復計算によって求めるものである。
（１０）マイグレーション
ＣＤＰスタックにより得られる時間断面は、反射面が傾斜していたり、凹凸があった場合には見かけの構造しか示さない。このような時間断面を真の構造に近い断面に変換する処理をマイグレーションと呼ぶ。ここでは、周波数―空間領域で真の傾斜へ変換するＦ−Ｋマイグレーションを用いた。
（１１）深度変換
ここまで述べたような処理を行って得られる時間断面において、その縦軸は時間を表している。縦軸を深度で表す深度断面を得るためには、速度解析で求めた速度値あるいは、ＶＳＰ探査やボーリング資料から推定された速度値を用いて、時間を深度に変換する必要がある。この処理を深度変換という。
〔反射法データ処理結果〕
本探査においては、バイブレーター反射法によって得ることができなかった浅層部の詳細な情報を得ることが目的であったため、Ｓ／Ｎ比の向上よりも、分解能の向上に留意して解析を行った。以下にそれぞれの解析処理のパラメータとその結果について記述する。
（１）オリジナル波形

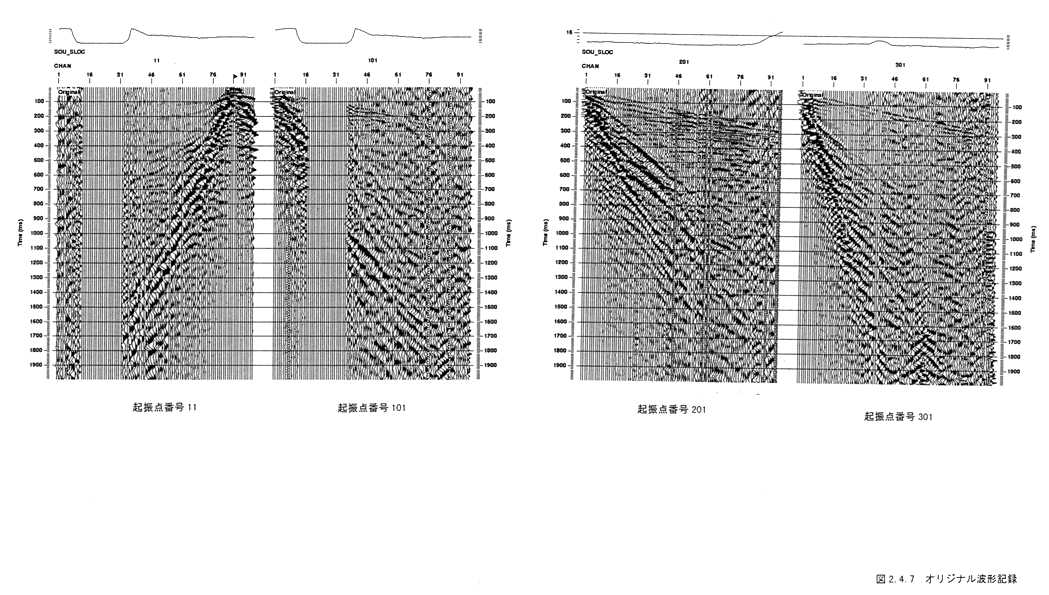

図２−４−７に特徴的なショット記録である発震点１１，１０１，２０１，３０１のオリジナルデータ波形例を示す。なお、オリジナル記録は、磁気テープにＳＥＧ−Ｙフォーマットにて収録したものを付録として提出する。受振点８４〜１１１は、井田川上にあり、地震計は設置されていない。受振点２４０〜３１８にかけては、北陸自動車道の間近であるため、北陸自動車道を通過する車両によるノイズの影響が見られる。また、受振点２４０で県道寺町羽根線が交差しているためこの付近の記録には、県道を通過する車両のノイズの影響が見られる。
（２）フィルター処理

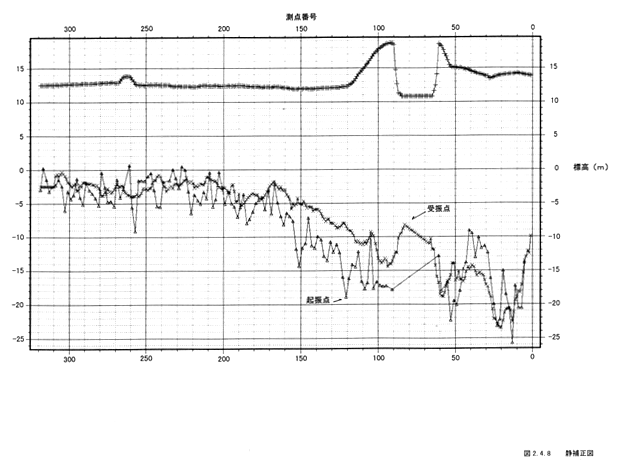

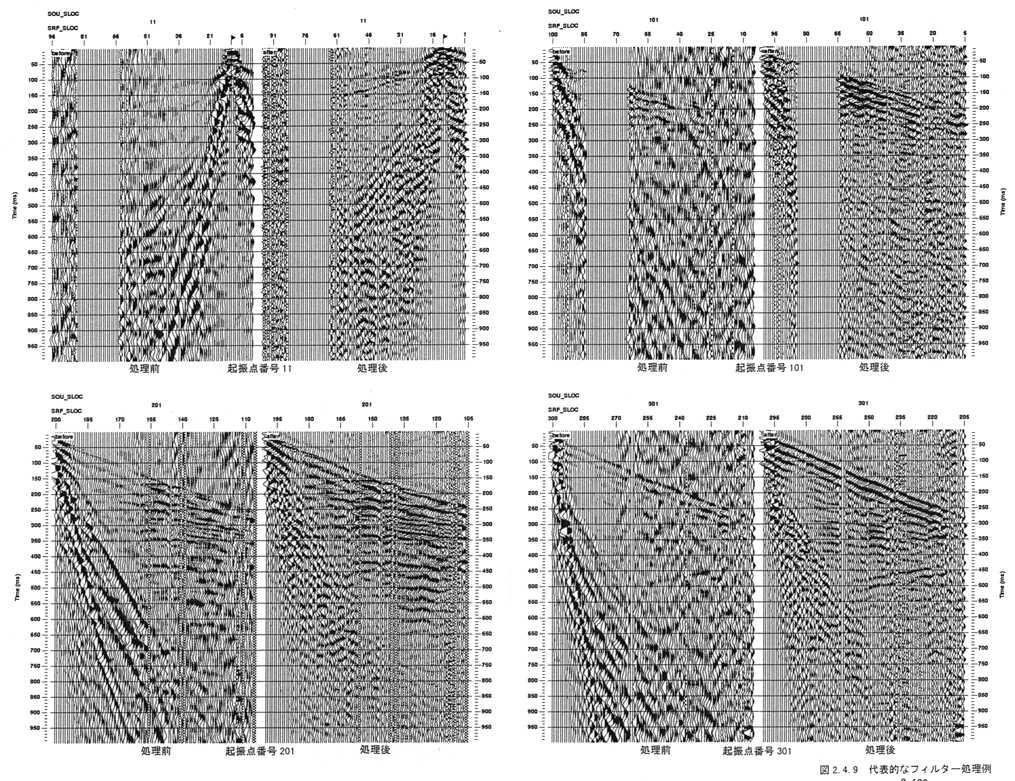

図２−４−８には静補正図を、図２−４−９には同じく発震点１１，１０１，２０１，３０１の静補正、バンドパスフィルターおよびＡＧＣ処理まで行った結果の記録例を示す。静補正の最終データムは、標高２０ｍとした。バンドパスフィルターの通過周波数帯域は３０〜１００Ｈｚ、ＡＧＣのオペレータ長は２５０ｍｓｅｃとした。とした。このバンドパスフィルターによって、表面波および、通過車両によるノイズは大きく軽減された。この結果、反射波は、測線全体を通して６００ｍｓｅｃ程度まで認められるようになったが、受振点１〜１００では、Ｓ／Ｎ比が良くなく、これは表層近くの地盤条件の違いによるものと考えられる。

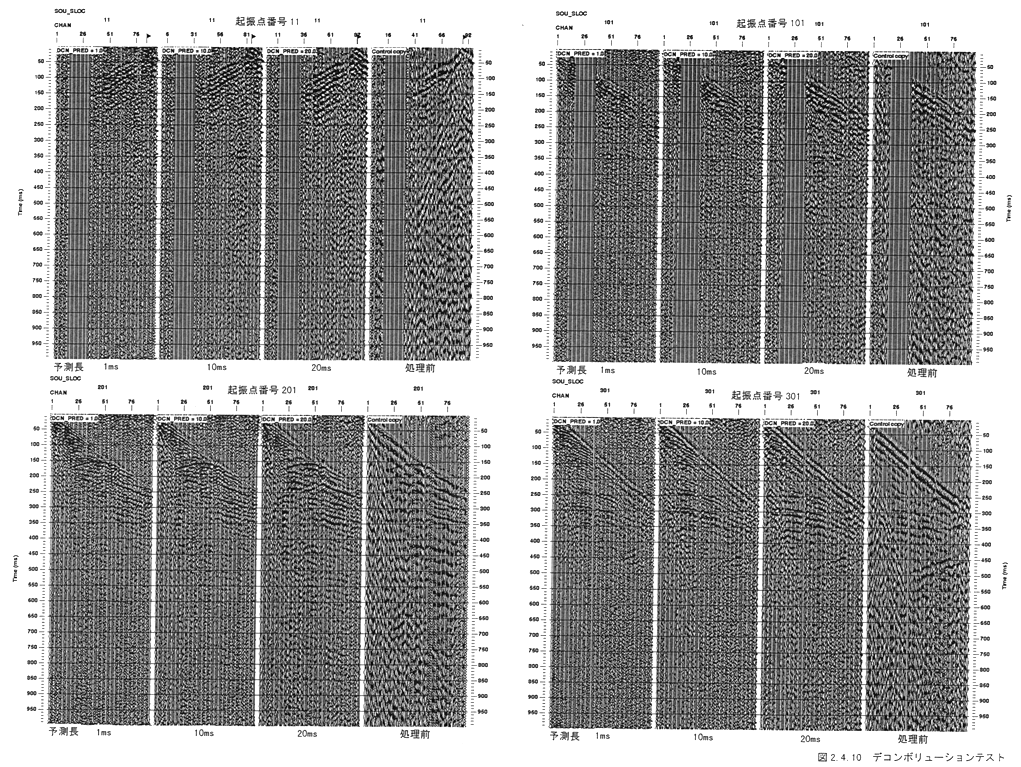

図２−４−１０には、デコンボリューションのテストの結果を示す。デコンボリューションテストにおいては、予測長を１ｍｓ、１０ｍｓ、２０ｍｓと変えて、それぞれの結果を比較した。ノイズは０．１％とした。この結果予測長は１０ｍｓが最適であると判断された。

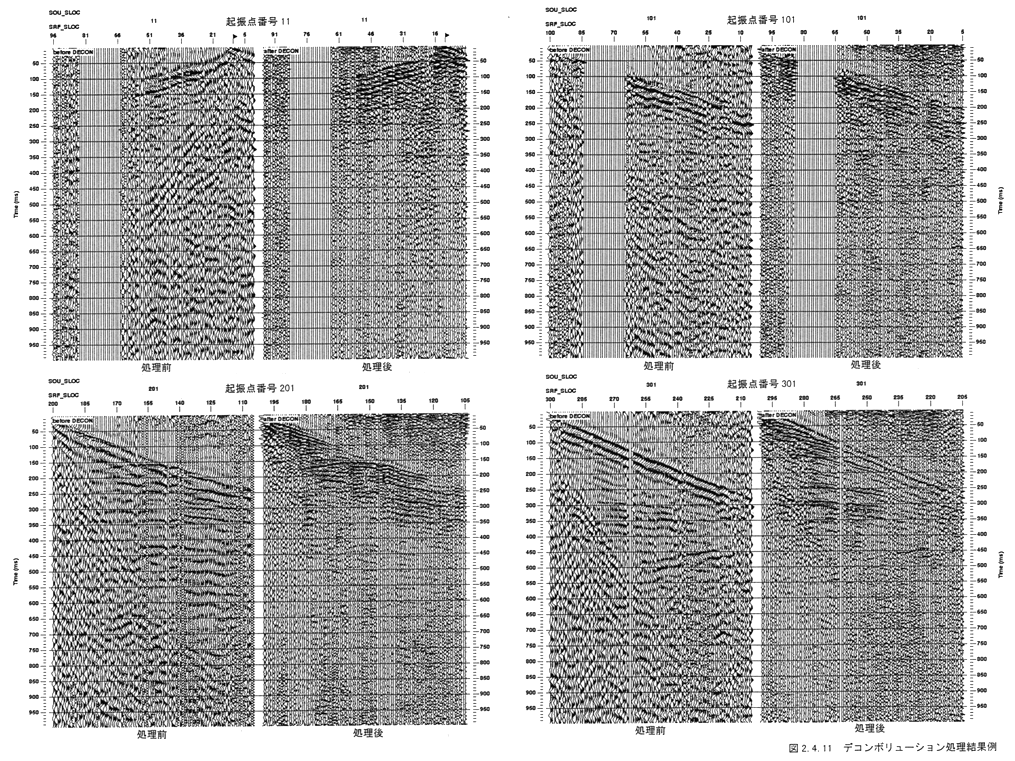

図２−４−１１にはデコンボリューションまで行った結果の記録例を示す。デコンボリューションには、プレディクテブデコンボリューションを用いた。このデコンボリューションの予測長は、デコンボリューションテストで最適と判断した１０ｍｓ、オペレータ長は６０ｍｓ、ノイズは０．１％とした。デコンボリューション処理によって、Ｓ／Ｎ比が若干低下しているが、これは前述したように分解能を重視したパラメータを設定しているためである。
（３）速度解析・ＣＤＰスタック
各種フィルター処理を施した結果にＣＤＰソーティングを行った後、速度解析を行った。

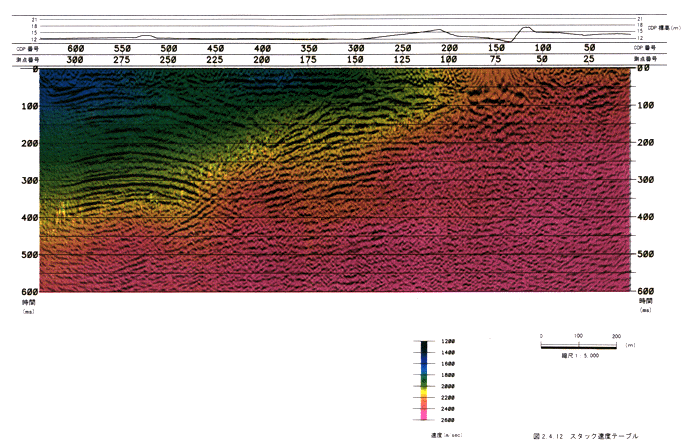

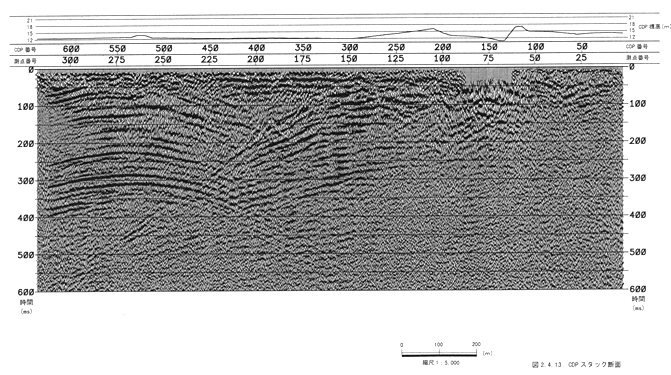

図２−４−１２に速度解析により求めた速度テーブルをカラーで示す。図２−４−１３にはその速度テーブルを用いてＣＤＰ重合を行った結果（時間断面）を示す。受振点１〜３００にかけては３００ｍｓｅｃ、受振点３００以降では、６００ｍｓｅｃまで有意な反射波が認められる。

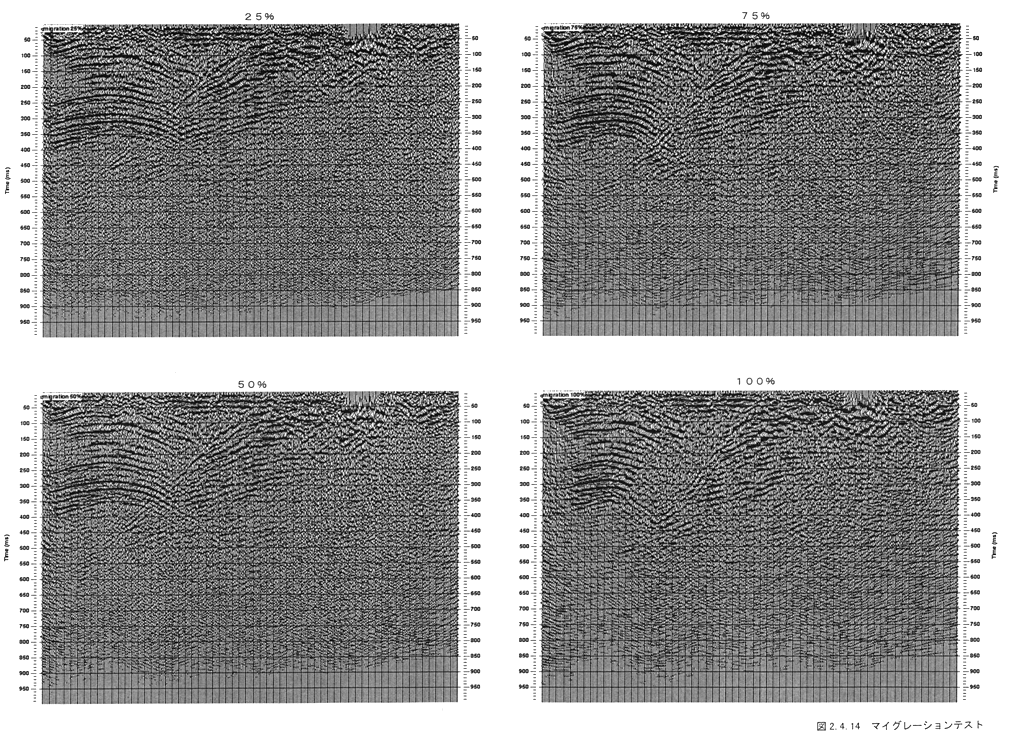

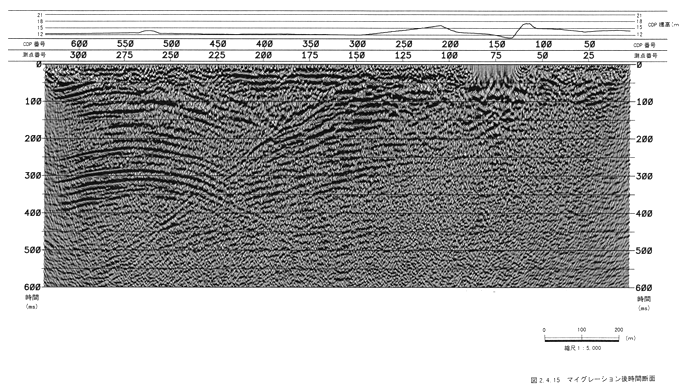

図２−４−１４にマイグレーションテスト結果を示す。マイグレーション時に用いる速度テーブルは、実際の地盤の速度に近い値を用いいることが望ましいが、本探査の時間断面にスタック速度より推定した区間速度を用いてマイグレーションを行うと、測線の両端にマイグレーションによるひずみが著しく現れる。したがって、ここでは、マイグレーションに用いる速度はスタック速度より推定した区間速度の２５％、５０％、７５％、１００％の速度でマイグレーションテストを行った。マイグレーションによるディフラクションパターンの解消と、ひずみの現れかたの兼ね合いを観察し、マイグレーションに用いる速度には、スタック速度の５０％の値が最適と判断した。図２−４−１５にマイグレーション後の時間断面を示す。
（４）深度変換

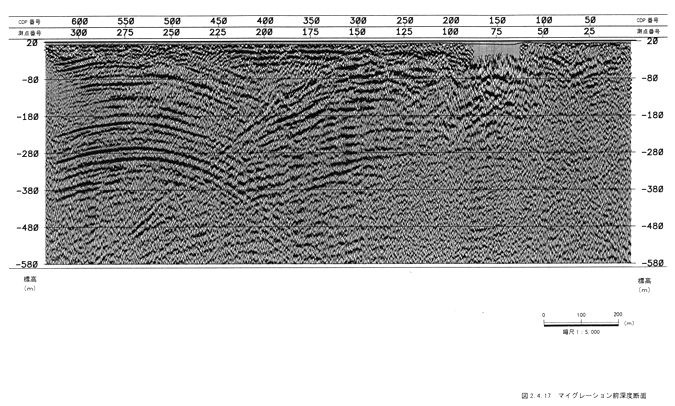

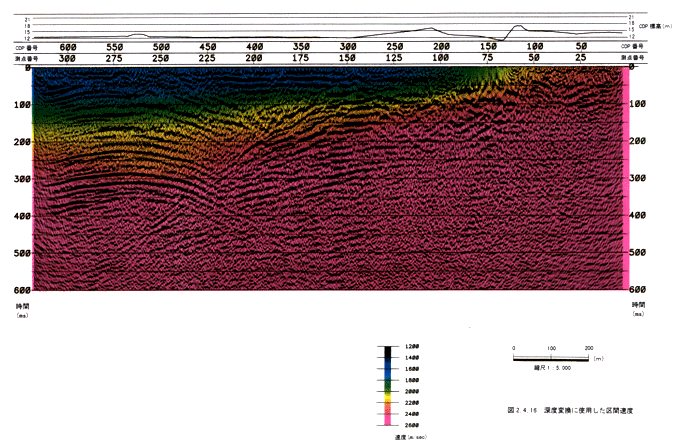

図２−４−１６にスタック速度およびＡ孔付近の浅部においては速度検層の結果より求めた区間速度テーブルをカラーで示す。図２−４−１７には時間断面（マイグレーション前）に対し深度変換処理を行った深度断面を示す。深度変換結果（深度断面）を見ると、受振点１〜３００にかけては深度３００ｍ、受振点３００以降では、深度６００ｍまで有意な反射波が認められる。この探査の目的である、浅層部に注目すると、井田川周辺を除く全測線にわたって、深度５０ｍよりも浅い深度からの反射波を多数認めることができ、その波長は１５ｍ程度である。

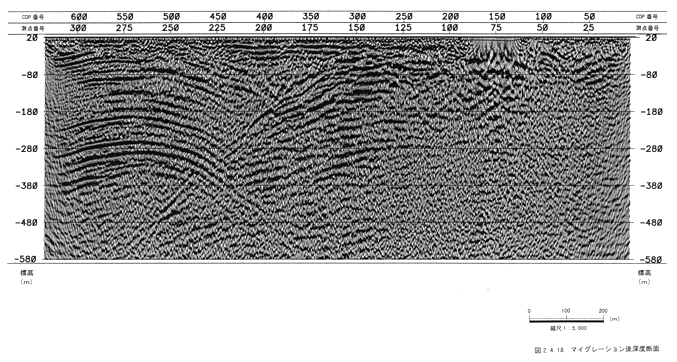

図２−４−１８には、マイグレーション後の時間断面に対し、深度変換処理を行った結果を示す。

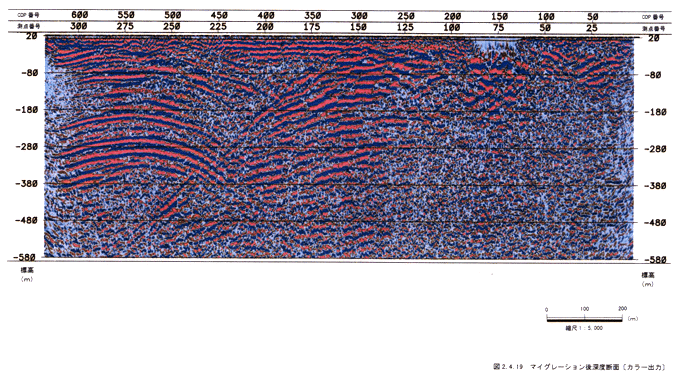

図２−４−１９にはマイグレーション後深度断面をカラーで振幅の表現をしたものを示す。
図２−４−１３、図２−４−１５、図２−４−１７、図２−４−１８、図２−４−１９に示す最終記録においては、往復走時で約０．４秒、深度で約４００ｍ付近まで多数の反射面が鮮明に捉えられている。深部反射法探査結果と同様、背斜構造とその東翼部に位置する断層が明瞭に認められる。
図２−４−１６の区間速度を見ると、深部反射法探査結果と同様、断層を境として両側で速度が変わっている。深部反射法探査解析結果により得られた区間速度より低い値となっているが、断層を境にして西で低く、東で高い傾向は一致する。なお、この速度解析結果は、深部反射法探査の速度解析結果で解析しにくかった部分について補完しているものである。
図２−４−２０はマイグレーション後深度断面（拡大図）に地質構造的解釈を示したものである。断層と思われる反射面は大きく分けてｆ１，ｆ２の２条が認められる。断層の上盤側には深度２０ｍ程度までの連続する反射面が見られ、特にＣＤＰ測点の３２０〜４９０付近までは、深度６０ｍ付近まで連続した３枚の水平な反射面が認められる。この反射面以深は、背斜の東翼と断層面に挟まれた「三角地帯」となっており、明瞭な反射面は認められない。Ｆ２を境にして反射面に明瞭なギャップが見られ、上位に向かうにつれてギャップは小さくなっている。これらのギャップは断層の各イベントを示している可能性がある。また、ｆ２の東側（ＣＤＰ測点の０側）の深度３０ｍ付近、９０ｍ付近には上に凸な反射面の変形が認められ、全体の構造としては断層面に向かって反射面が下がる傾向が見られる。
