２−３−２　測量結果

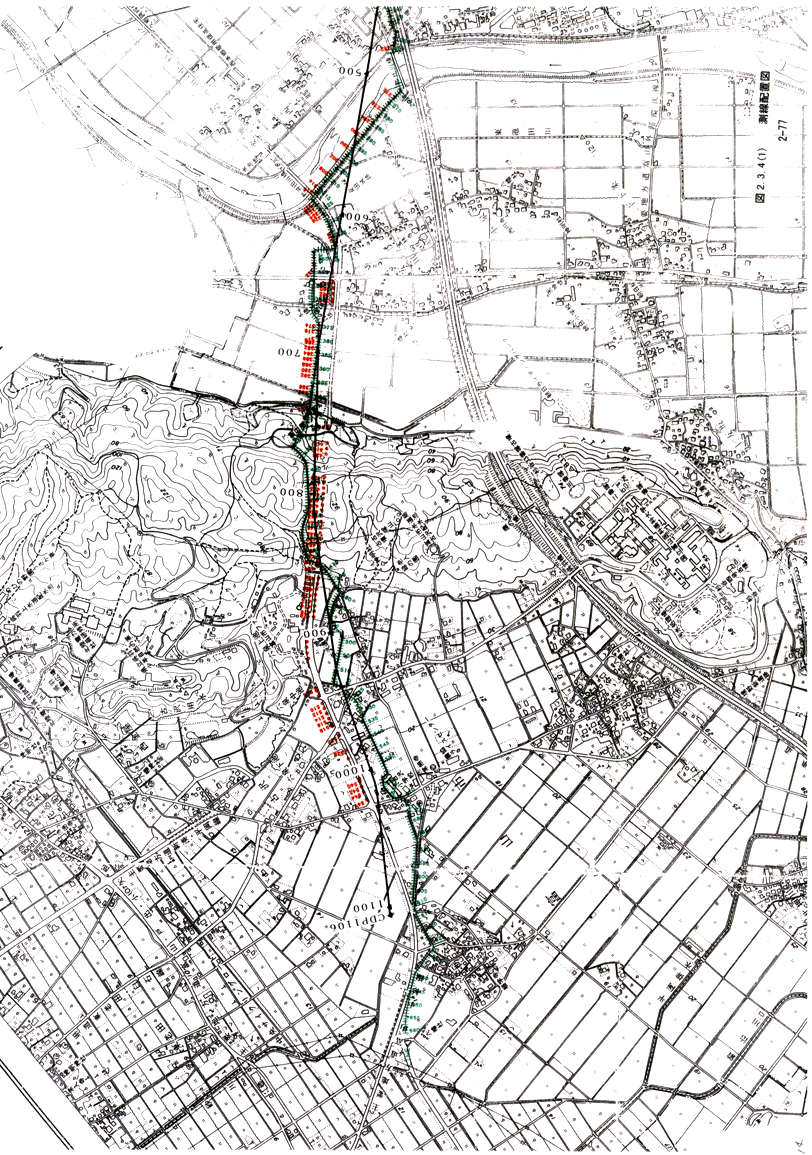

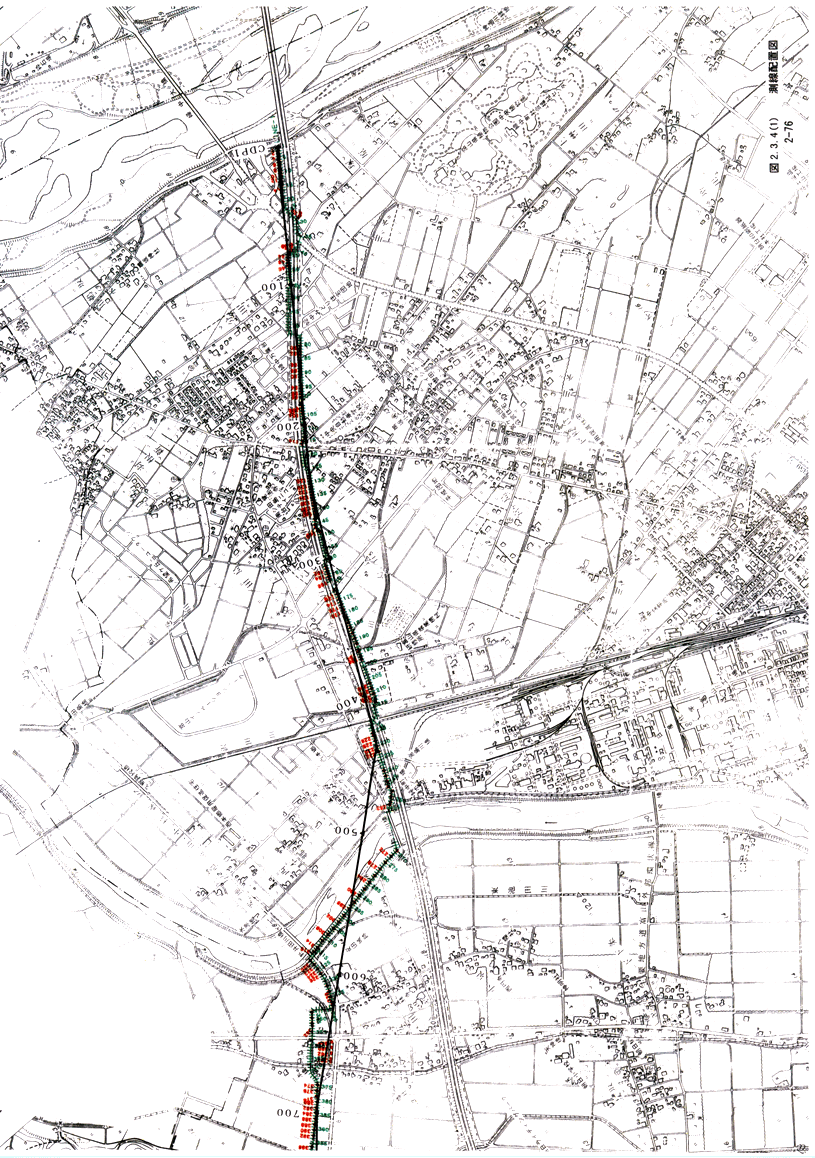

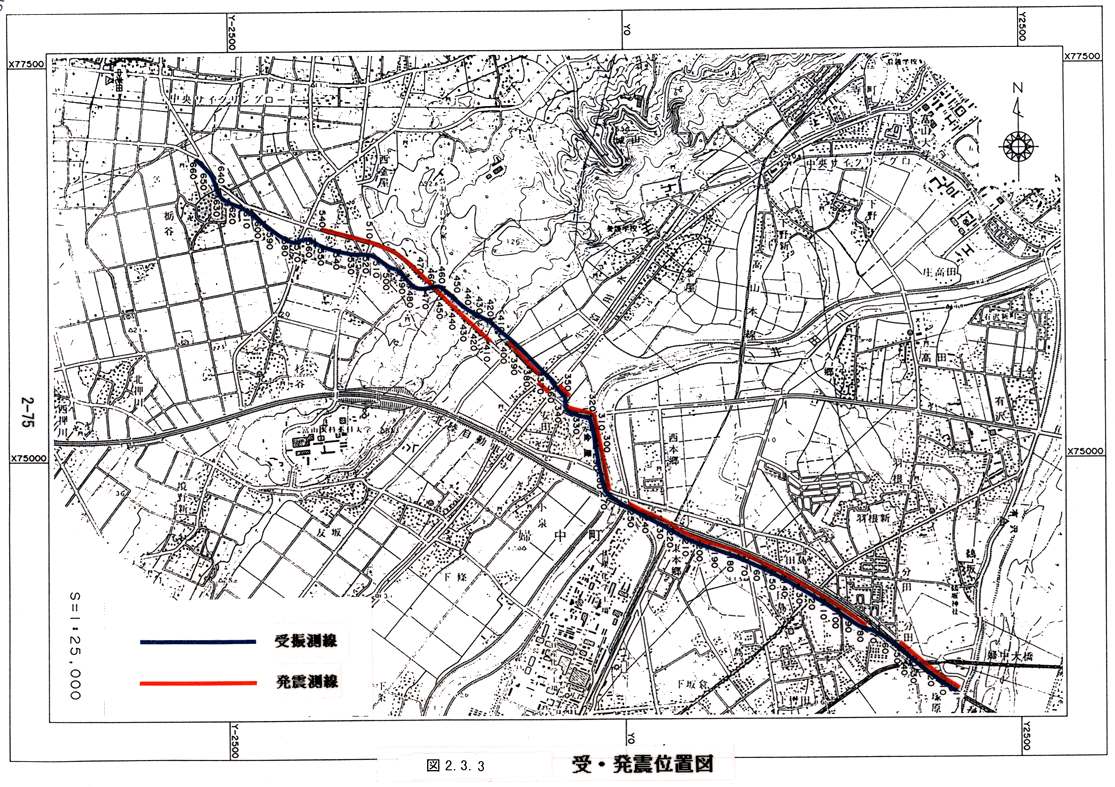

各発震点・受振点の位置及び水準測量の手順を以下に示す。得られた発震点及び受振点の座標・標高値を巻末資料に示し、受・発震点位置は１：２５，０００の地形図上（図２−３−３）と１：１０，０００の都市計画図上（図２−３−４−１−１、図２−３−４−１−２）に表示した。

（１）作業内容

（ａ）トラバース測量

国家三角点を与点として測線付近に多角測量を実施した。

（ｂ）測線測量

実施計画図を基に起点を決定し、１０ｍ間隔で道路沿いに受振点位置をペイントまたは木杭でマーキングした。

（ｃ）水準測量

国家三角点を与点としてトータルステーションを使用し、トラバース測量と並行して間接水準測量により各受振点・発震点の標高を決定した。

（ｄ）受・発震点の座標の算出

トラバース測量の結果得られたトラバース点の座標値を基に距離及び方向角で各受・発震点に対して放射測量を行ない算出した。

（２）測地原点

ＳＰＨＥＲＯＩＤ ： ＢＥＳＳＥＬ

ＳＥＭＩ ＭＡＪＯＲ ＡＸＩＳ ： ６３７７３９７．１５５０（ＭＥＴＥＲＳ）

ＳＥＭＩ ＭＩＮＯＲ ＡＸＩＳ ： ６３５６０７８．９６３０（ＭＥＴＥＲＳ）

ＰＲＯＪＥＣＴＩＯＮ ： Ｔ．Ｍ．

ＺＯＮＥ ＮＵＭＢＥＲ ： ７

ＯＲＩＧＩＮ ＬＡＴＩＴＵＤＥ ： ３６−００−００．０００ Ｎ

ＯＲＩＧＩＮ ＬＯＮＧＩＴＵＤＥ ： １３７−１０−００．０００ Ｅ

ＳＣＡＬＥ ＦＡＣＴＯＲ ： ０．９９９９

ＦＡＬＳＥ ＮＯＲＴＨ ： ０．０（ＭＥＴＥＲＳ）

ＦＡＬＳＥ ＥＡＳＴ ： ０．０（ＭＥＴＥＲＳ）
