トレンチ調査の規模は，トレンチ上面での長さ約３０ｍ，同幅約６ｍ，深さ約５ｍである．トレンチＴＯ−１の全体像を写真３−２−３−１、写真３−２−３−２に示す．

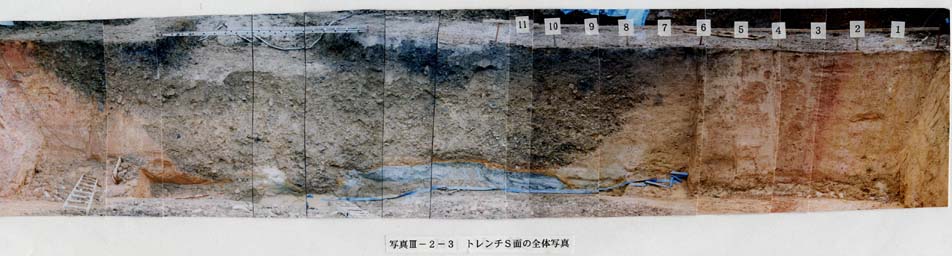

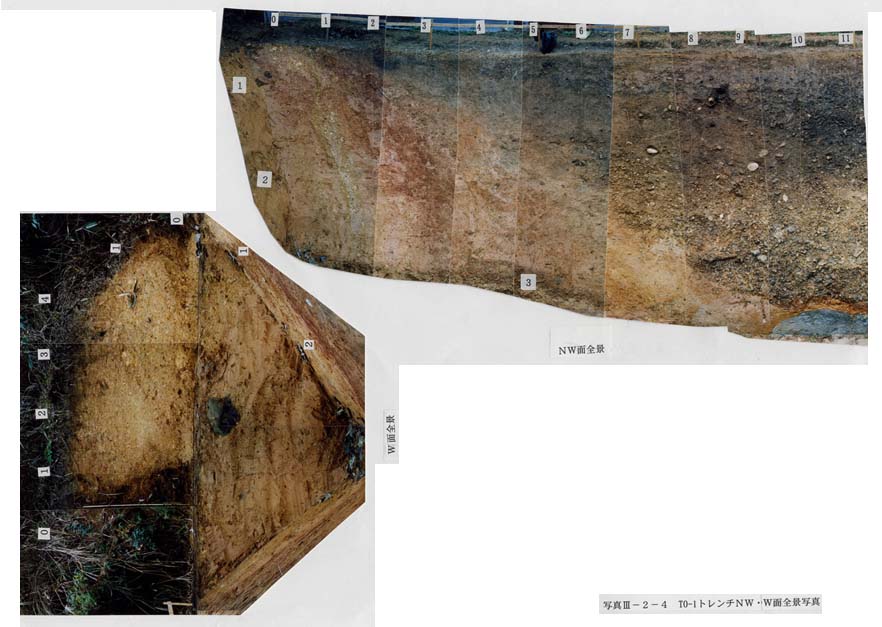

また，東西南北の壁面を整形し，詳細に観察を行ない，スケッチを行った．トレンチＴＯ−１のＮ面（北側壁面）全体のスケッチを図３−２−５−２に，同写真を写真３−２−４に示す．また，Ｓ面（南側壁面）全体の写真を写真３−２−３に示す．

トレンチのＮ面，Ｅ面（東側壁面），Ｗ面（西側壁面）を詳細に観察し，各壁面との対比を行った結果，ＴＯ−１トレンチに分布する層は，被覆層として５層と基盤岩である．

トレンチのＮ面の層序を基準として，各層について記載する（図３−２−６参照）．

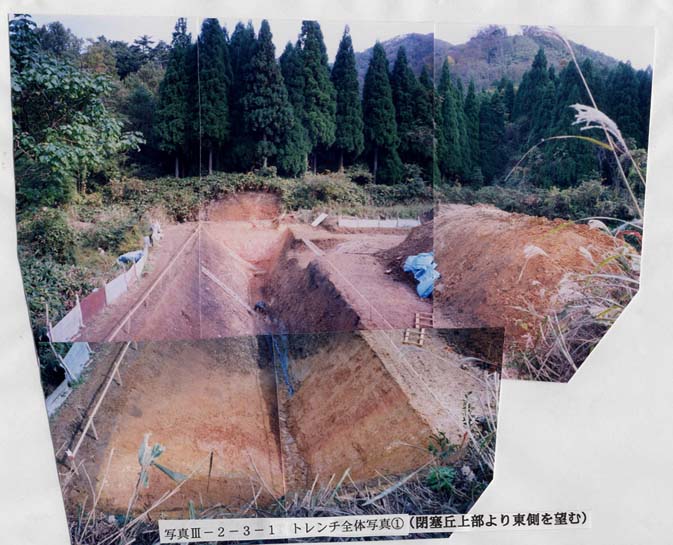

写真３−２−３−１　トレンチ全体写真�@

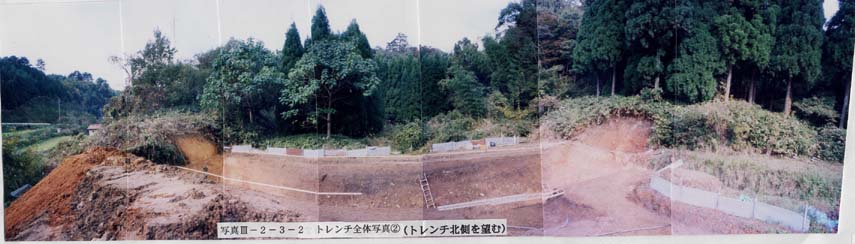

写真３−２−３−２　トレンチ全体写真�A

図３−２−５−２　トレンチＮ面写真およびスケッチ図

＜被覆層＞

地表面ではＮ２〜Ｎ２７までのほぼ全域に分布するが，トレンチ底ではＮ８〜Ｎ１８にかけて分布する．全体として，基盤岩の谷状の窪みを埋積するように分布している．

被覆層は上位から順に，�@床土，�Aシルト層，�B砂礫層，�C砂礫層，�Dシルト層が分布する．各層は，層相からさらにいくつかに分けることが可能である．

�@床土

耕作土の直下の人工的な地層．やや不均質な砂質粘土層である．Ｎ面ではＮ２〜Ｎ１５にかけて，トレンチの西側に分布する．明褐色を呈する．

�Aシルト層

シルトを主体とする層である．Ｎ２〜Ｎ２５までのトレンチ壁面のほぼ全域に分布する．�B砂礫層がつくる浅い皿状の窪みを埋積するように堆積しており，Ｎ１１〜Ｎ１２付近で層厚が最も厚く，両端に向かって薄くなる．

層相からさらに４層に区分できる．

�A−１礫混じりシルト

弱腐植質なシルト．礫径５〜２０ｍｍ程度の風化礫が混入し，所々に炭化木片が点在する．暗褐色を呈する．

Ｎ２〜Ｎ２４にかけて，トレンチ壁面のほぼ全域に分布する．下位の�A−２の皿状の浅い窪みを埋積するように堆積しており，Ｎ１３〜Ｎ１４付近で７０ｃｍ程度と最も厚く，両端に向かって薄くなる．

�A−２腐植質シルト

上位の�A−１や下位の�A−３に比べて腐植質である．所々に炭化物，木片が混入している．下部には礫径５〜２０ｍｍの小円礫が点在する．黒色を呈する．

Ｎ２〜Ｎ３にかけてと，Ｎ５〜Ｎ２３にかけて分布している．両端からトレンチ中央部のＮ１０〜Ｎ１１に向かって非常に緩やかに傾斜している．下位の�A−３層の皿状の浅い窪みを埋積するように堆積しており，Ｎ１０〜Ｎ１１付近で４０ｃｍ程度と最も厚く，両端に向かって薄くなる．　Ｎ２付近では下位の�A−３を掘り込んだ溝状の堆積構造を示す．

�A−３砂混じりシルト

弱腐植質なシルトで，所々に礫径５〜２０ｍｍ程度の円礫が混入している．炭化木片も点在している．暗青灰色を呈する．

Ｎ２〜Ｎ２３にかけて分布する．下位の�A−４を覆って堆積しており，両端からトレンチ中央部のＮ１０〜Ｎ１１に向かって非常に緩やかに傾斜している．トレンチの西側（Ｎ９より西側）で３０ｃｍ程度とやや厚くなっている．

�A−４腐植質シルト

上位の�A−３に比べて腐植質であるが，上位の�A−２の腐植質シルトに比べて境界がやや不明瞭である．所々に炭化物，木片が混入している．下部には礫径５〜２０ｍｍ程度の小円礫が点在する．黒色を呈する．

Ｎ３〜Ｎ２にかけて，下位の�B層以下の上面の凹凸を埋めるように堆積しており，両端からトレンチ中央部のＮ１１〜Ｎ１２に向かって非常に緩やかに傾斜している．Ｎ１１〜Ｎ１２付近で最も厚く，最大層厚は８０ｃｍ程度である．

�B砂礫層

砂礫を主体とする層である．Ｎ１１〜Ｎ２７までのトレンチ壁面の中央から東側に分布する�C砂礫層と基盤岩を削り込んだ浅い谷状の窪みを埋積しており，全体として西に向かって緩やかに傾斜している�C砂礫層の凹凸のある上面を埋積しているため，層厚には変化がみられるが，Ｎ１３付近，Ｎ１８付近，Ｎ２４付近が厚い．西端は急に薄くなるが，東端に向かっては徐々に薄くなる．

層相からさらに９層に区分できる．

�B−１礫混じりシルト

弱腐植質なシルト．礫径５０〜２００ｍｍの礫が混入している．

Ｎ２０〜Ｎ２７かけて分布しており，全体としては西に傾いたレンズ状である．Ｎ２５付近で最も厚く４０ｃｍ程度であるが，両端に向かって薄くなる．�A層に覆われ，�B−４，�B−３，�B−２を覆う．

�B−２シルト質砂礫

砂礫．マトリックスはシルト分を多く含む．褐灰色を呈する．

Ｎ１８付近〜Ｎ２１にかけて最大５０ｃｍ程度の層厚でレンズ状に分布する．�B−３を削り込んで堆積している．�A層と�B−１に覆われ，�B−５と�B−３を覆う．

�B−３腐植質砂礫

腐植質な砂礫で，礫径５０〜１００ｍｍの円礫を主体とする．黒褐色を呈する．

Ｎ１８〜Ｎ２３にかけて最大４０ｃｍ程度の層厚で分布しており，全体としては薄いレンズ状をなす．上下面には凹凸がみられる．�B−１，�B−２に覆われ，�B−５と�B−４を覆う．

�B−４砂礫

礫径５０〜１００ｍｍの円礫を主体とするが，下部に向かって礫径は大きくなり，最大３００ｍｍの円礫を混入している．礫混入率は約７０％である．マトリックスはシルト混じり細砂〜中砂である．暗褐灰色を呈する．

Ｎ１９〜Ｎ２５にかけて分布しており，全体としてはレンズ状をなす．基盤岩と�C層を削り込んで堆積しており，Ｎ２３〜Ｎ２４付近で１３０ｃｍ程度と最も厚い．上面は凹凸が大きい．�B−１と�B−３に覆われ，基盤岩と�C層と�B−５を覆う．

�B−５シルト混じり砂礫

砂礫．マトリックスはシルト分をやや多く含む．褐灰色を呈する．

Ｎ１５〜Ｎ２０にかけて最大６０ｃｍ程度の層厚でレンズ状に分布する．�B−３，�B−４によって削り込まれている．�A層と�B−３，�B−４に覆われ，�C層と�B−７，�B−６を覆う．

�B−６砂礫

礫径１５０〜３００ｍｍの円礫を主体とする．礫混入率は約７０％である．マトリックスはシルト混じり細砂〜中砂である．暗褐灰色を呈する．

Ｎ１６〜Ｎ１９にかけて分布し，最大１００ｃｍ程度の厚みのあるレンズ状をなす．�C層と�B−９を削り込んで堆積しており，Ｎ１８付近で最も厚い．�B−５に覆われ，�C層と�B−７，�B−８，�B−９を覆う．

�B−７シルト混じり砂礫

砂礫層．マトリックスはシルト分を含む．最下部には礫径５０〜２００ｍｍの円礫が混入する．褐灰色を呈する．

Ｎ１３〜Ｎ１７にかけて分布し，最大層厚８０ｃｍ程度で全体としてレンズ状をなす．�B−９，�B−８を削り込んで堆積している．�A層と�B−５に覆われ，�B−８，�B−９を覆う．

�B−８礫混じり砂質シルト

砂質シルト．礫径１００〜２００ｍｍの礫を混入している．

Ｎ１４〜Ｎ１７にかけて３０ｃｍ程度の薄層として分布する．�B−９を削り込んで堆積しており，�B−７によって削り込まれている．�B−６，�B−７に覆われ，�B−９を覆う．

�B−９砂礫

礫径１５０〜３００ｍｍの円礫を主体とする．礫混入率は約７０％である．マトリックスはシルト混じり細砂〜中砂である．暗褐灰色を呈する．

Ｎ１１〜Ｎ１８にかけて分布し，全体としてＮ１５付近を境として２つのレンズ状をなす．どちらも�C層を削り込んで堆積しており，西側のものは�B−７によって，東側のものは�B−６によって削り込まれている．Ｎ１２〜Ｎ１３付近では１５０ｃｍ，Ｎ１７付近では９０ｃｍと厚い．�A層と�B−７，�B−８に覆われ，�C層を覆う．

�C砂礫層

砂礫を主体とする層である．Ｎ３〜Ｎ２２までのトレンチ壁面の中央よりの全域に分布する．�Dシルト層と基盤岩を削り込んだ広い谷状の窪みを埋積している．�C砂礫層によって削り込まれているため，層厚には変化がみられるが，Ｎ９〜１０付近，Ｎ１６〜１７付近，Ｎ２０付近が厚い．東端は急に薄くなるが，西端に向かっては徐々に薄くなる．

層相からさらに３層に区分できる．

�C−１　砂混じりシルト

シルト．礫径５０〜２００ｍｍの礫が点在している．暗褐色を呈する．

Ｎ３〜Ｎ１１にかけて分布し，最大層厚は３０ｃｍ程度で，全体としてごくわずかに東に傾斜している．Ｎ４付近では基盤岩内の袋状の穴を埋積している．�A層と�B−９に覆われ，基盤岩と�D層と�C−３，�C−２を覆う．

�C−２腐植質砂礫

腐植質な砂礫で，細粒分を多く含む．礫は径５０ｍｍ程度の円礫を主体とする．黒褐色を呈する．

Ｎ７〜Ｎ１１にかけて分布する最大層厚３０ｃｍ程度の薄層である．�B層と�C−１に覆われ，�C−３を覆う．

�C−３砂礫

礫径５０〜２００ｍｍの円礫を主体とし，最大礫径は４００ｍｍである．礫混入率は約６０％である．マトリックスはシルト混じり〜シルト質で上位の砂礫に比べ，細粒分の含有量が多い．所々にほぼ水平なシルトの薄層（層厚５ｃｍ程度）を挟む．褐灰色を呈する．全体に締まっており，�C層の主部をなす．

　Ｎ５〜Ｎ２２にかけて分布し，全体としてＮ１３付近を境として２つのレンズ状をなす．どちらも�D層と基盤岩を削り込んで堆積しており，�B層によって削り込まれているため上面は凹凸が激しい．Ｎ９〜１０付近で１３０ｃｍ，Ｎ１６〜１７付近で１８０ｃｍ，Ｎ２０付近で１９０ｃｍ程度と厚くなっている．�B層と�C−１，�C−２に覆われ，基盤岩と�D層を覆う．

�Dシルト層

シルトを主体とする層である．Ｎ５〜Ｎ２０までのトレンチ壁面の中央よりの部分と，Ｎ２２付近にわずかに分布する．基盤岩がつくる谷状の窪みを埋積するように堆積している．下面が確認できていないので，層厚は不明であるが，両端に向かって薄くなる傾向が認められる．

層相からさらに５層に区分できる．

�D−１シルト質砂礫

礫径５〜３０ｍｍの礫を主体とする．礫は新鮮で硬質．青灰色を呈する．Ｎ９〜Ｎ１６にかけての上部には，明黄褐色を呈する酸化帯がみられる．

Ｎ９〜Ｎ１６にかけて２５〜４０ｃｍの薄層として分布する．Ｎ１６付近で東に急に撓んでいる．�C層によって削り込まれている．�C層に覆われ，�D−３，�D−２を覆う．

�D−２シルト

シルト．分布が３箇所に分かれており，Ｎ５〜Ｎ１０にかけて分布するシルトには，凝灰岩の礫が混入しており，面上に並んでいる．礫の配列は見かけ上３０°で東に緩やかに傾斜している．淡褐色を呈する．

Ｎ５〜Ｎ１０とＮ１７〜Ｎ２０にかけてと，Ｎ２２付近にわずかに分布する．西側のＮ５〜Ｎ１０にかけて分布するものは，基盤岩と�D−３以下の�D層を削り込んだ谷状の窪みを埋積しており層厚は１４０ｃｍ程度以上である．�C層と�D−１に削り込まれ，基盤岩と�D−５，�D−４，�D−３を覆っている．中央部のＮ１７〜Ｎ２０にかけて分布するものは，基盤岩と�D−４以下の�D層を削り込んだ谷状の窪みを埋積しており層厚は９０ｃｍ程度である．�C層に削り込まれ，基盤岩と�D−５，�D−４を覆っている．Ｎ２２付近のものは，�C層と�B層に削り込まれ，基盤岩に付着するように残っている．

�D−３有機質シルト

弱有機質なシルト層で，所々に木片が点在する．暗青灰色を呈する．

Ｎ９〜Ｎ１６にかけて３０ｃｍ程度の薄層として分布する．Ｎ１６付近で東に急に撓んでいる．４層と５−２によって削り込まれている．�C層と�D−１，�D−２に覆われ，�D−４を覆う．

�D−４砂混じり〜砂質シルト

粗砂〜小礫を不均一に混入するシルト．青灰色を呈する．

Ｎ９〜Ｎ１６にかけて６０ｃｍ程度の薄層として分布する．�C層と�D−２によって削り込まれている．�C層と�D−２，�D−３に覆われ，�D−５を覆う．

�D−５有機質シルト

弱有機質なシルト．トレンチ底部付近に木片の混入部を薄層状に挟む．暗青灰色〜暗灰色を呈する．

Ｎ９〜Ｎ１９にかけて，７０ｃｍ以上の層厚でトレンチ底に分布する．�D−２によって削り込まれている．�D−２，�D−４に覆われ，基盤岩を覆う．

＜表土＞

Ｎ面，Ｓ面では，トレンチ掘削時に耕作土を鋤き取っているためみられない．Ｗ面，Ｅ面では，基盤岩を直接覆って薄く分布する．

＜基盤岩＞

細粒の凝灰岩で，礫径５〜２０ｍｍのくさり礫が混入している．

＜Ｎ面＞

基盤岩は，西側のＮ０〜Ｎ８にかけてと，東側のＮ１８〜Ｎ２７にかけてみられる．

西側ではＮ２付近までは直接地表まで分布するが，Ｎ８に向かって基盤岩上面は下がり，Ｎ８付近でトレンチ底に至る．基盤岩上面は凹凸があるものの，全体としては東に傾斜している．一方東側ではＮ２６付近までは直接地表に露出するが，Ｎ１８に向かって基盤岩上面は下がり，Ｎ１８付近でトレンチ底に至る．基盤岩上面は凹凸があるものの，全体としては西に傾斜している．

西側の凝灰岩は全般に細粒となり，くさり礫はほとんど点在しないが，Ｎ１とＮ２付近に，くさり礫が密集する部分が層状に２層みられる．くさり礫の密集部分は，東にわずかに凸になりながら約６０゜〜７０゜で傾斜している．Ｎ０付近には３層目のくさり礫の密集部分がみられ，Ｗ面へと連続している（図３−２−７−１，写真３−２−６−１）．

東側の凝灰岩は全体にくさり礫が混入している．層相から大きく３つに区分でき，上部と下部はかなりの量のくさり礫を含むが，中部はくさり礫の混入量が少なく，細粒の凝灰岩内に脈状の白色〜灰色の粘土がみられる．下部のくさり礫をかなり含む部分と中部のくさり礫が少ない部分の境界は，ほぼ水平になっている（垂直レベルで＋３付近，図３−２−８−１，写真３−２−７−１）．

＜Ｗ面＞

基盤岩は，Ｗ面全体に分布している．層相から大きく３つに区分できる．犬走りの小段より下側には，主としてくさり礫はほとんど点在しない細粒の凝灰岩が分布する．その上部には，くさり礫を多量に含む層相の凝灰岩が分布するが，混入しているくさり礫の大きさで，右下部の礫径が大きい部分と，左上の礫径が小さい部分に区分できる．右下のくさり礫を多量に混入する部分では，礫径は５０〜２００ｍｍが主体で，最大礫径は５００ｍｍに達する．左上のくさり礫を多量に混入する部分では，礫径は２〜５ｍｍが主体で，細礫層である．くさり礫を多量に混入する部分は，いずれもＮ面のＮ０付近にはみられた３層目のくさり礫の密集部分が，トレンチＷ面と走向傾斜がほぼ一致して現れていると考えられる（図３−２−７−２，写真３−２−６−２）．

＜Ｅ面＞

基盤岩は，Ｅ面全体に分布している．層相から大きく３つに区分できる．上部と下部はかなりの量のくさり礫を含むが，中部はくさり礫の混入量が少なく，細粒の凝灰岩内に脈状の白色〜灰色の粘土がみられる．下部のくさり礫をかなり含む部分と中部のくさり礫が少ない部分の境界は，南から北に向かって非常に緩やかに傾斜している（垂直レベルで＋３付近，図３−２−８−２，写真３−２−７−２）．

＜Ｓ面＞

基盤岩は，西側のＳ０〜Ｓ１０にかけてと，東側のＳ１８〜Ｓ２７にかけてみられる．

西側ではＳ５付近までは直接地表に露出するが，基盤岩上面はＳ１０に向かって下がり，Ｓ１０付近でトレンチ底に至る．基盤岩上面は凹凸があるものの，全体としては東に傾斜している．一方東側ではＳ２６付近までは直接地表に露出するが，基盤岩上面はＳ１８に向かって下がり，Ｓ１８付近でトレンチ底に至る．基盤岩上面は凹凸があるものの，全体としては西に傾斜している．

西側の凝灰岩は全般に細粒となり，くさり礫はほとんど点在しないが，Ｓ１とＳ２付近に，くさり礫が密集する部分が層状に２層みられる．くさり礫の密集部分は，東にごくわずかに凸になりながら約７４゜で傾斜している（図３−２−７−３，写真３−２−６−４、写真３−２−６−５）．

東側の凝灰岩は全体にくさり礫が混入している．層相から大きく３つに区分でき，上部と下部はかなりの量のくさり礫を含むが，中部はくさり礫の混入量が少なく，細粒の凝灰岩内に脈状の白色〜灰色の粘土がみられる．下部のくさり礫をかなり含む部分と中部のくさり礫が少ない部分の境界は，ほぼ水平となっている（垂直レベルで＋２．５付近，図３−２−８−３，写真３−２−７−３）．

トレンチＴＯ−１の壁面から^１４Ｃ年代測定用試料を採取し，年代測定を実施した．測定結果を表３−２−４に示す．�Dシルト層下部で，トレンチ壁面で観察できる被覆層のうち最も下位の地層である�D−５層に含まれる木片からは２４，８３０±１５０ｙ．Ｂ．Ｐ．，有機質シルトからは１０，９００±１８０ｙ．Ｂ．Ｐ．，�B砂礫層下部の�B−８層からは９，１７０±４０ｙ．Ｂ．Ｐ．の値を，�Aシルト層下部の�A−４層からは３，５５０±６０ｙ．Ｂ．Ｐ．の値を得た．

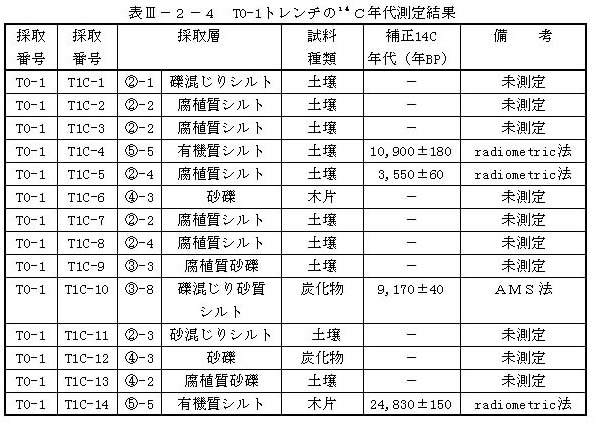

表３−２−４　ＴＯ−１トレンチの^１４Ｃ年代測定結果

Ｏ−１トレンチでは，Ｎ２〜Ｎ２７までのほぼ全域に分布する�A層は，雨滝−釜戸断層による変位を受けていない．また，�B層，�C層の砂礫主体層にも変位は認められない．�D層は�D−２層を除きほぼ水平な堆積構造を保持している．これらのことから，トレンチ壁面に見られる約２５，０００年前以降堆積した被覆層は，断層活動による変位を受けていないことが明らかになった．したがって，ここでの雨滝−釜戸断層は約２５，０００年前以降活動していないか，被覆層が分布する谷筋ではなく，その西側あるいは東側の基盤岩内を主断層が通っているものと考えられる．

トレンチＴＯ−１のＮ面・Ｓ面においては，トレンチ東端付近で凝灰岩中のくさり礫の密集する層状の部分が２層みられ，東にわずかに凸になりながら約６０゜〜７０゜で傾斜しているのが観察された．また，Ｗ面およびＮ面・Ｓ面の西端付近では，基盤岩中にほぼ水平な亀裂が観察され，基盤岩中の層相の変化の境界となっているのが確認された．これらの構造は古い断層を示している可能性があるが，少なくとも最近約１万年以内に堆積した地層に変位を及ぼしていない．

なお，ＴＯ−１の １／２０スケッチは付図として添付した．
