5−2−2 第2測線

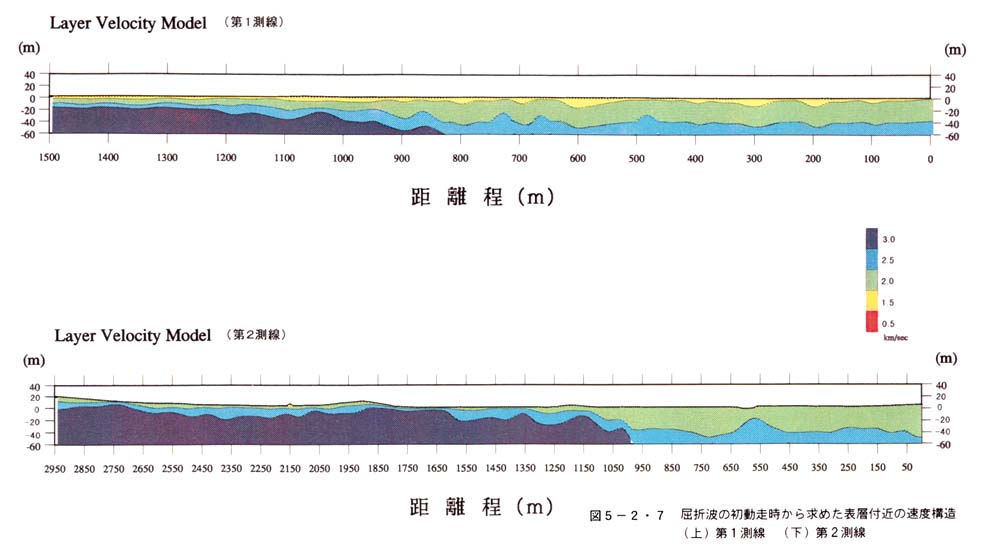

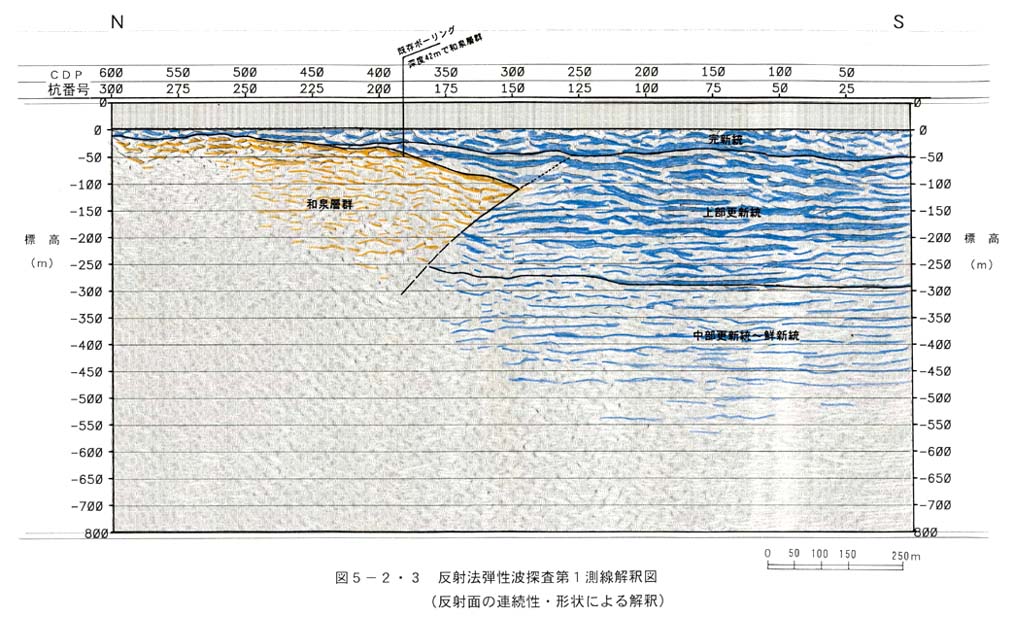

図5−2−3に第2測線の解釈図を示す。この測線では杭番号100〜160間で既存ボーリング資料があり、和泉層群基盤の深さが把握されている。杭番号105付近のボーリングS53−1では深度39mで和泉層群基盤に達している。その北側のS53−2では23.1m、S53−3では25.8mである。さらに北側では和泉層群基盤は深度10〜16mと浅い。反射断面では杭番号100から北側では浅所から反射面がみられなく、和泉層群基盤に相当すると考えられる。図5−2−7に示す表層付近の速度構造図でも、杭番号105〜155(距離程1050〜1550m)間では標高−10m〜−35m付近に2.5km/sec層と3.0km/sec層の境界がある。

杭番号0〜100間では標高−500m付近までほぼ水平で明瞭な反射面が連続しており、堆積層と考えられる。反射面の平均速度は第1測線と同様に1.9km/sec〜2.1km/secである。また、この区間では部分的ではあるが標高−1600m付近まで水平な反射面がみられ、堆積層と推定される。板東地区で実施されている反射法弾性波探査(佐藤・佃,1996)では、標高−1500m付近から三波川帯の結晶片岩としているが、この測線では堆積層と岩盤の境界は確認できなかった。

標高−100m付近の反射面は杭番号0から水平に連続しているが、杭番号90付近で不連続となる。標高−100〜−300m付近の反射面は杭番号100〜110付近で途切れている。また、標高−300〜−500付近の反射面は杭番号90付近から北側で上方へ引きずられた形状を示しており、杭番号120付近で途切れている。これらのことから杭番号90〜120間に北側に傾斜した逆断層が推定される。

地質区分は第1測線と同様に、完新統の厚さを40〜50m程度と考え、完新統と上部更新統の境界を推定した。上部更新統と中部更新統の境界は反射面の平均速度から推定した。
