(4)深度変換

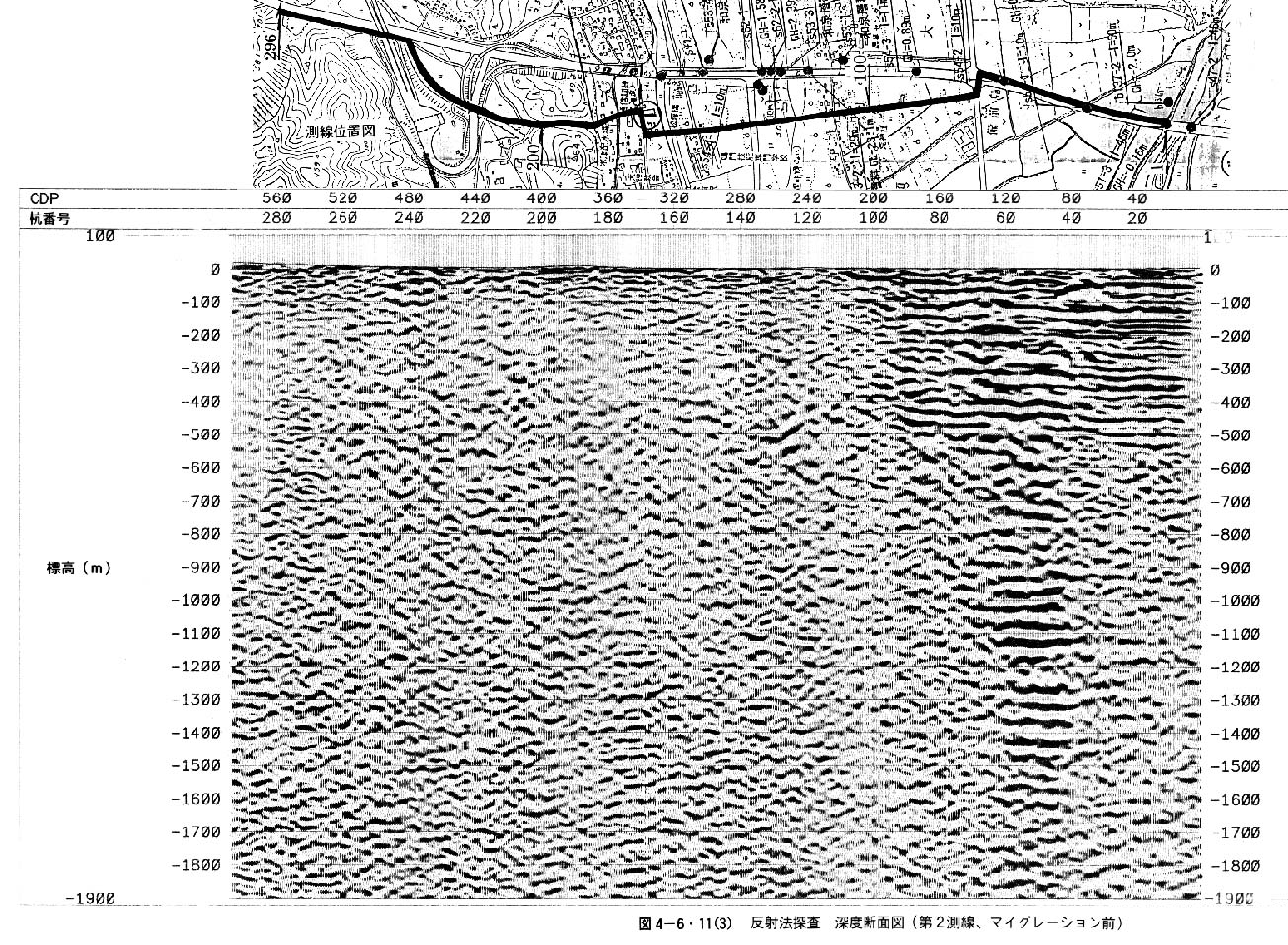

図4−6−11−3
にマイグレーション前の時間断面(
図4−6−11−1

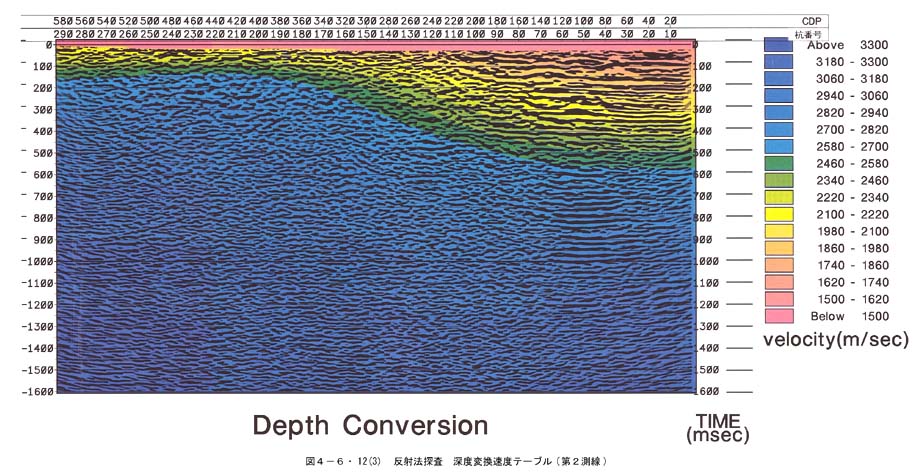

参照)に対し、深度変換処理を行った深度断面を示す。また、深度変換に用いた速度テーブルを
図4−6−12−3
に示す。深度変換に用いる区間速度を決定するのに十分な深度のボーリングやVSPデータがなかったため、深度変換速度はスタック速度より推定した。本速度テーブルの速度値は、平均速度値である。マイグレーション後の時間断面(
図4−6−11−2
参照)に対し、深度変換処理を行った深度断面を

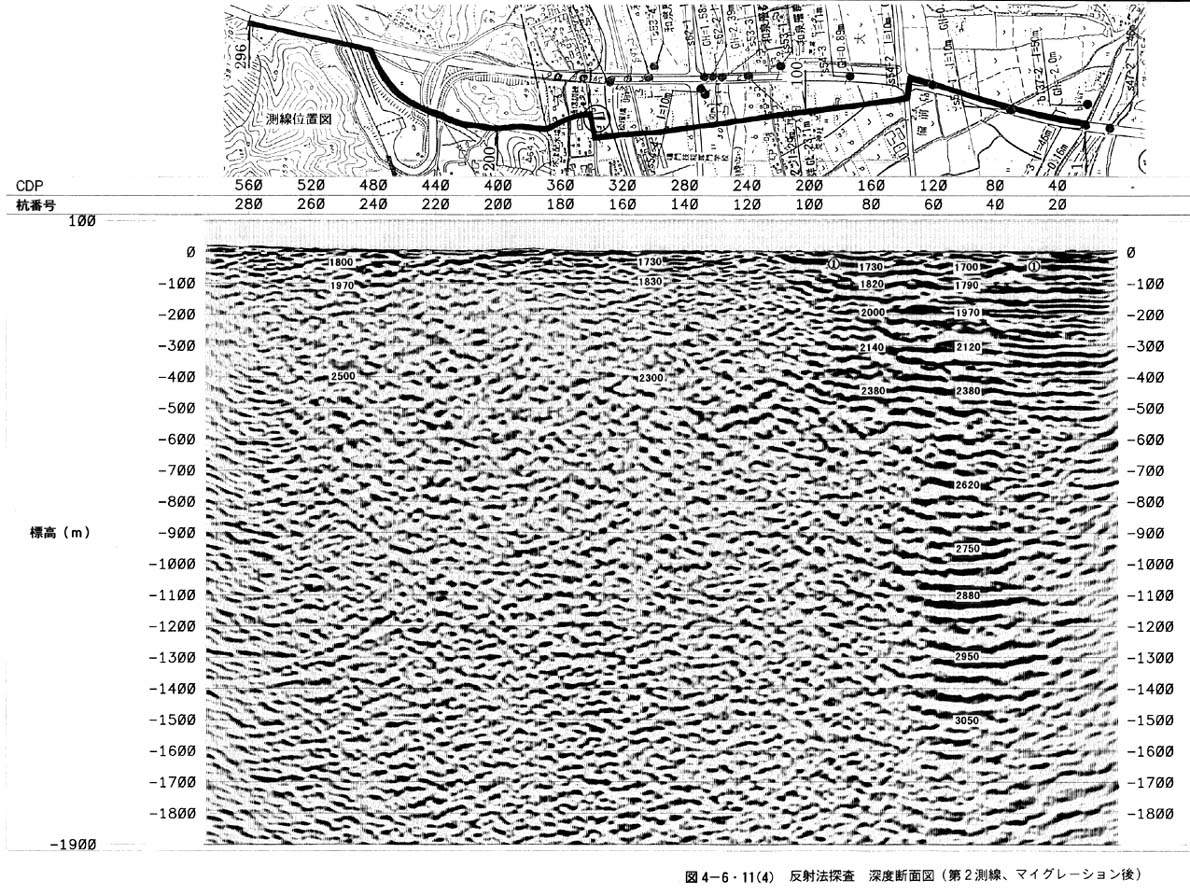

図4−6−11−4
に示す。
