（３）速度解析、ＣＤＰソーティング

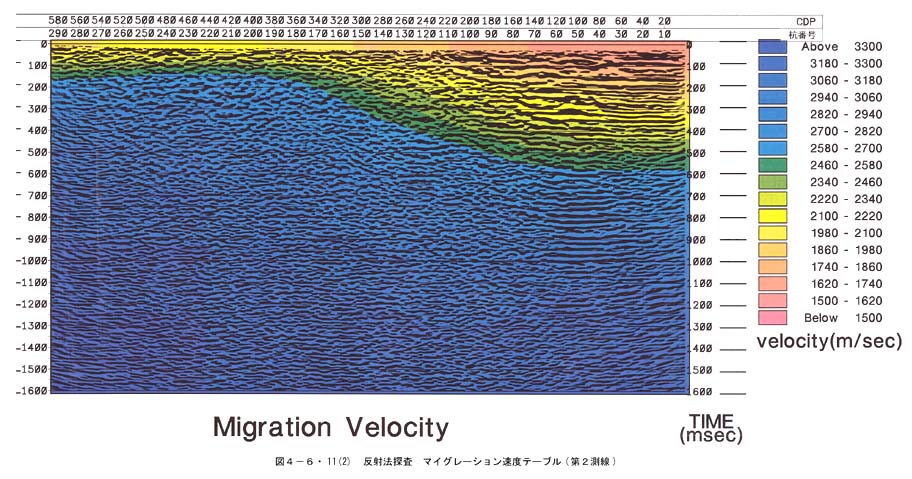

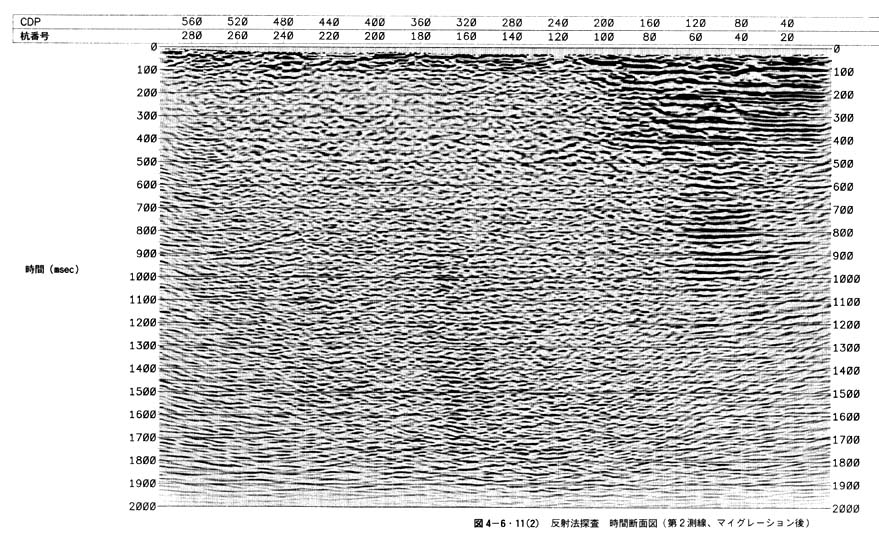

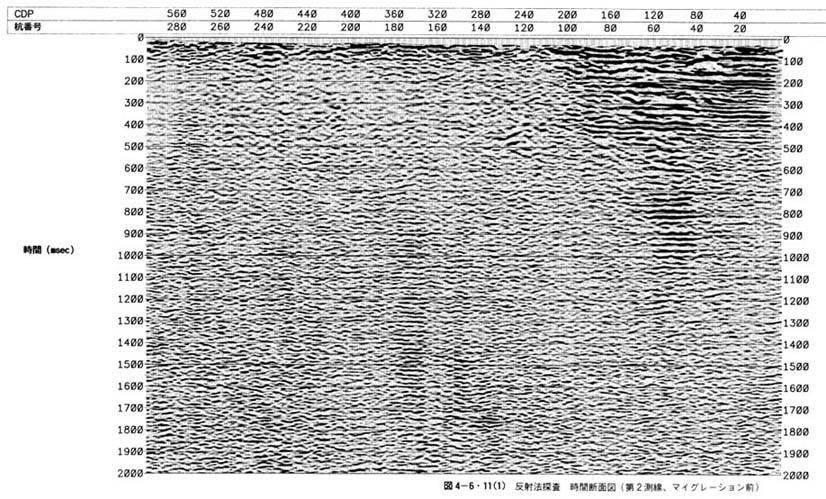

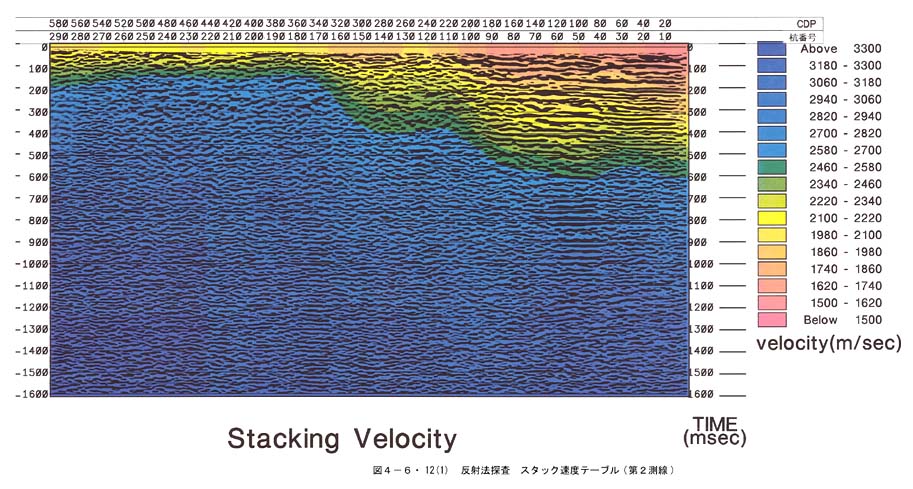

各種フィルター処理を施した結果にＣＤＰソーティングを行った後、速度解析を実施した。図４−６−１２−１に速度解析により求めた速度テーブル、図４−６−１１−１にはそのスタック速度テーブルを用いてＣＤＰ重合した時間断面を示す。杭番号０〜１１０では、４００ｍｓｅｃ程度までほぼ水平な反射波列が見られる。特に杭番号４０〜６０では、１０００ｍｓｅｃ程度まで有意な反射波列が認められる。杭番号１１０〜終点区間では、それまでと反射波列のパターンが異なり、時間５０ｍｓｅｃ以降で有意な反射波列がほとんど見られない。図４−６−１１−２にマイグレーション処理結果後の時間断面を示す。また、マイグレーションに用いた速度テーブルを図４−６−１２−２に示す。この速度テーブルは、先の図４−６−１２−１に示したスタック速度に水平方向のスムージングをかけたものである。マイグレーションによるディフラクションパターンの解消とひずみの現れ方の兼ね合いを観察した結果、この速度テーブルの６０％の速度値でマイグレーションを実行した。
