起点〜受振点（杭番号に同じ）１００では、堆積層からの反射と思われる反射波が、７００ｍｓｅｃ程度まで見られる。受振点１００〜１８０では低周波ノイズと多重反射波が卓越しており、受振点１８０〜２５０まではポンプ場のモーターのノイズや水道管を流れる水流のノイズが顕著に現れている。受振点２５０〜終点では、多重反射波が明瞭に見られる。起振点６５〜１００及び１８４〜２５０の記録には、水道管を伝わった波とその波が川の堤防で反射した波が明瞭に見られる。なお、オリジナル波形記録は、磁気テープにＳＥＧ−Ｙフォーマットにて収録したものを付録として提出する。

＜波形記録例＞

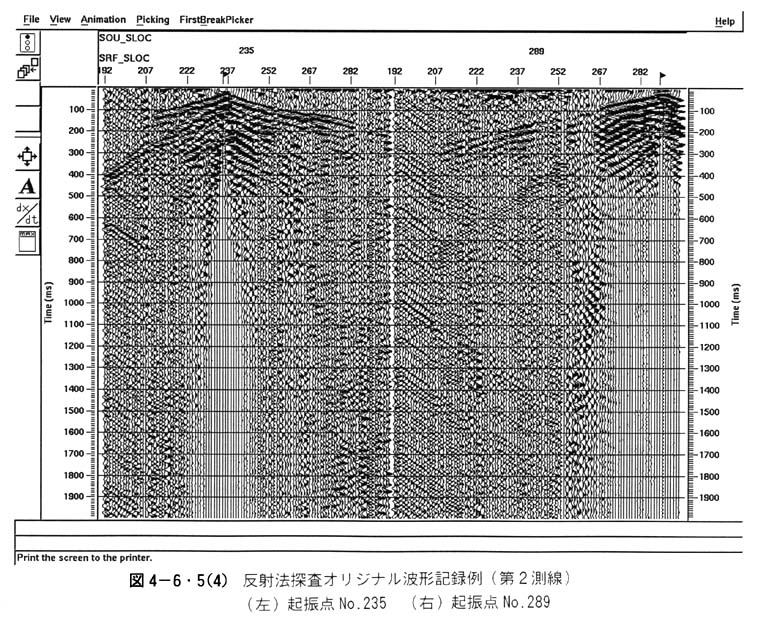

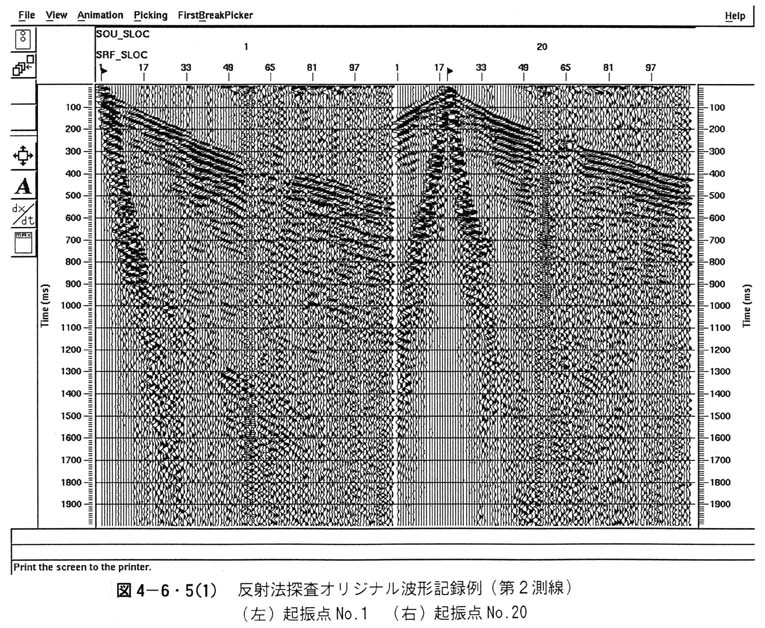

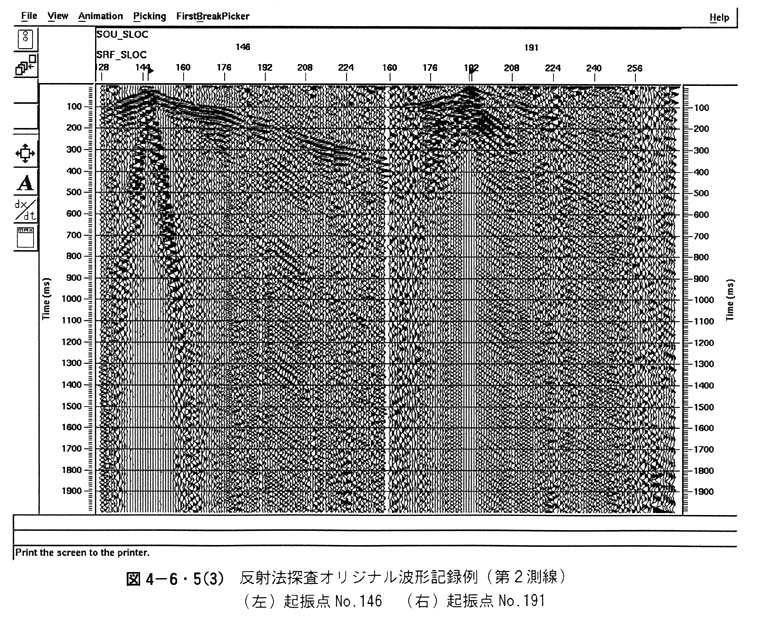

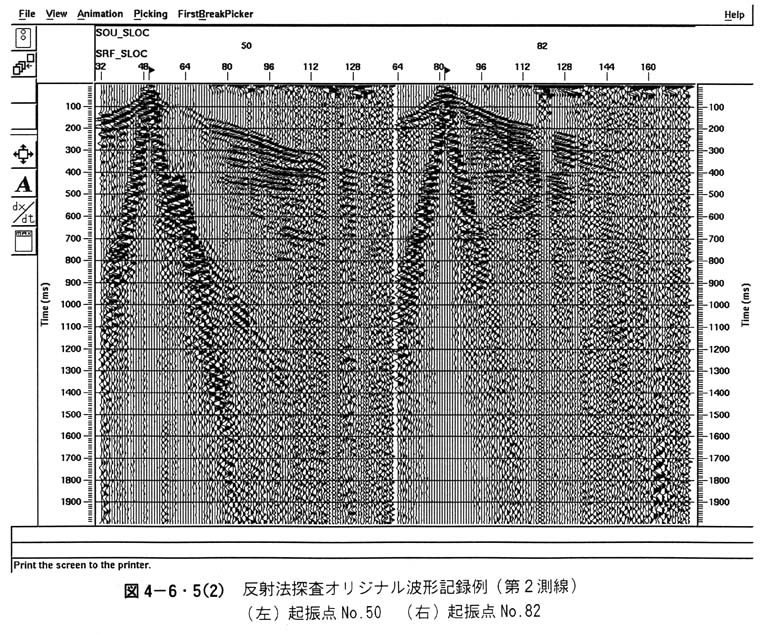

図４−６−５−１、図４−６−５−２、図４−６−５−３、図４−６−５−４に起振点１，２０，５０，８２，１４６，１９１，２３５，２８９（起振位置の杭番号）のオリジナル波形記録例を示す。第１測線の場合と異なり、同一起振点のショット記録をデータ収録時にスタックしてデータのＳ／Ｎ比を向上させている。受振点５８〜６３は地下道に地震計を設置しているため、記録のＳ／Ｎ比が良くない。また受振点１１８〜１２２は川の上のため、地震計は設置していない。受振点１９２〜２０７，２２４〜２５６はポンプ場および水道管を流れる水流のため定常的に大きなノイズがのっている。起振点１，２０，５０の記録には、受振点６５以降で反射波が見られる。起振点８２の記録には、水道管を伝わった波および川の堤防で反射した波が認められる。起振点１４６以降の記録はＳ／Ｎ比が全体的に悪く、起振点２３５，２８９の記録には多重反射波や回折波と思われる振幅の大きい波が卓越している。
