（３）速度解析、ＣＤＰスタック

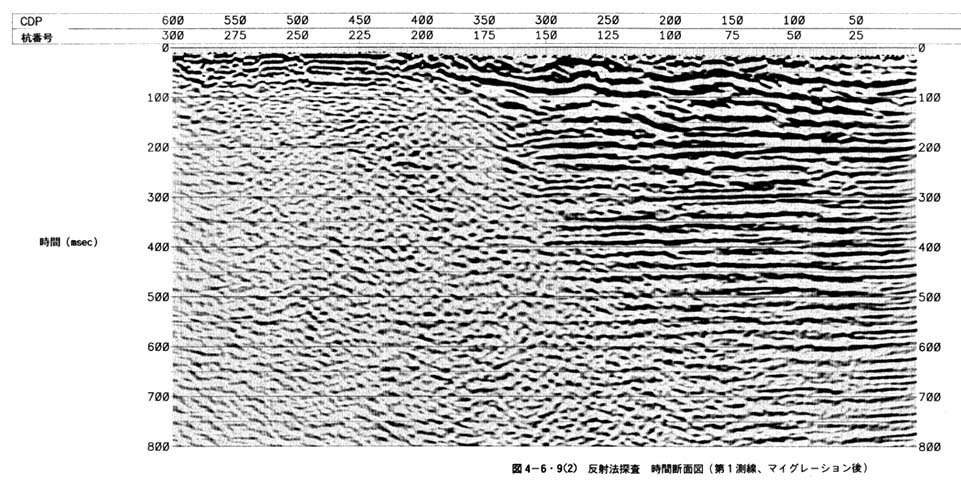

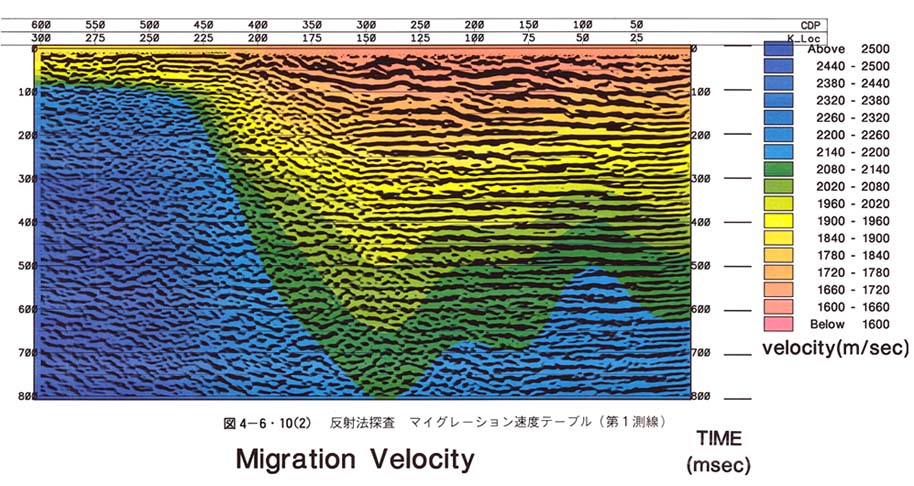

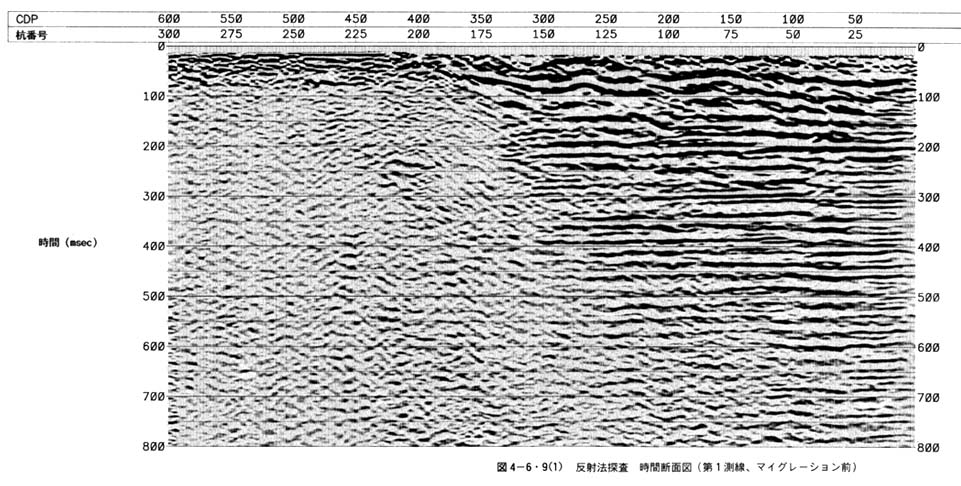

各種フィルター処理を施した結果にＣＤＰソーティングを行った後、速度解析を実施した。図４−６−１０−１に速度解析により求めた速度テーブル、図４−６−９−１にはそのスタック速度テーブルを用いてＣＤＰ重合した時間断面を示す。杭番号０〜１２５にかけては、６００ｍｓｅｃ程度まで有意な反射波列が認められる。０〜２００ｍｓｅｃまでは、反射波列は全体的に水平ではあるが所々不連続となっており、特に杭番号１００〜１１０で顕著である。２００ｍｓｅｃ以降では反射波列はほぼ水平であり、時間が大きいほど反射波列が見られる区間が小さくなっている。杭番号１５０〜３００では、有意な反射波列はほとんど見られない。図４−６−９−２にマイグレーション処理結果後の時間断面を示す。また、マイグレーションに用いた速度テーブルを図４−６−１０−２に示す。この速度テーブルは、先の図４−６−１０−１に示したスタック速度に水平方向のスムージングをかけたものである。マイグレーションによるディフラクションパターンの解消とひずみの現れ方の兼ね合いを観察した結果、この速度テーブルの６０％の速度値でマイグレーションを実行した。
