起点〜受振点（杭番号に同じ）１１０までは、堆積層からの反射と思われる反射波が見られる。受振点１１０〜１５０では反射波があまり見られなくなり、受振点１５０〜終点区間では、多重反射波が顕著に現れている。なお、オリジナル波形記録は、磁気テープにＳＥＧ−Ｙフォーマットにて収録したものを付録として提出する。

＜波形記録例＞

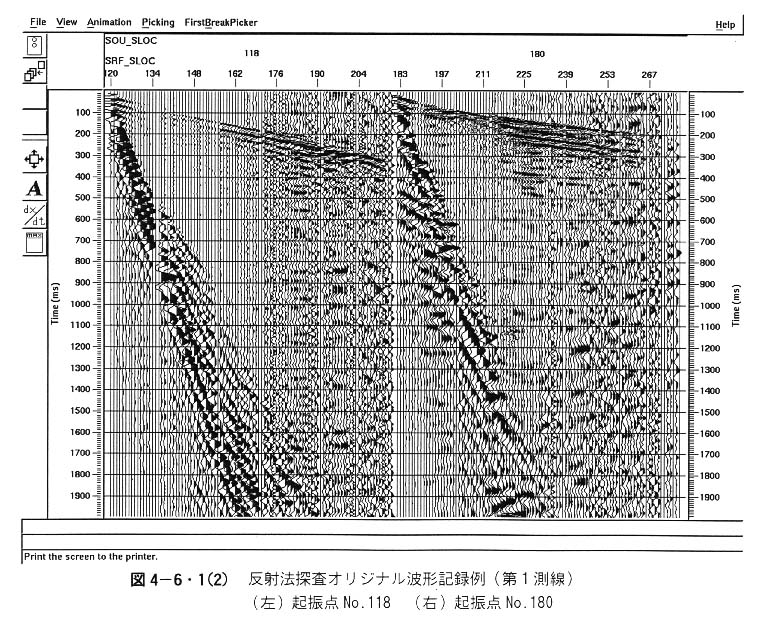

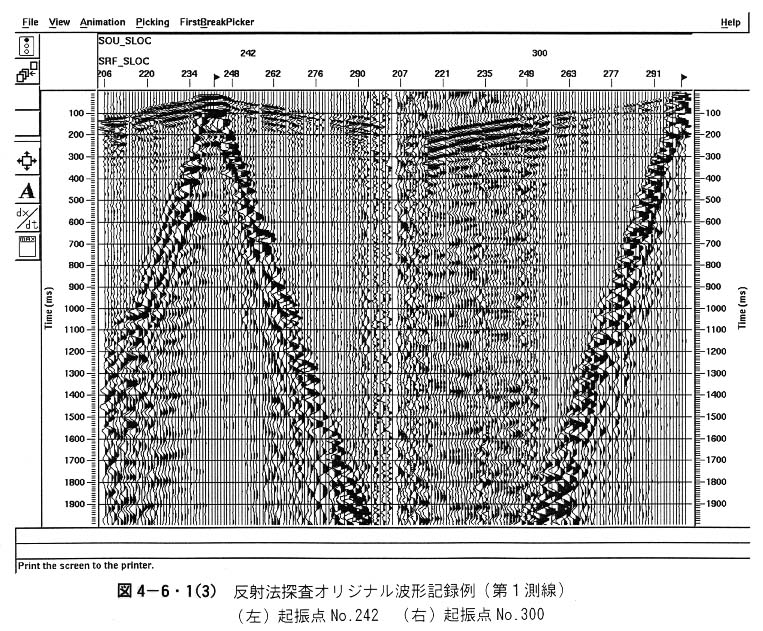

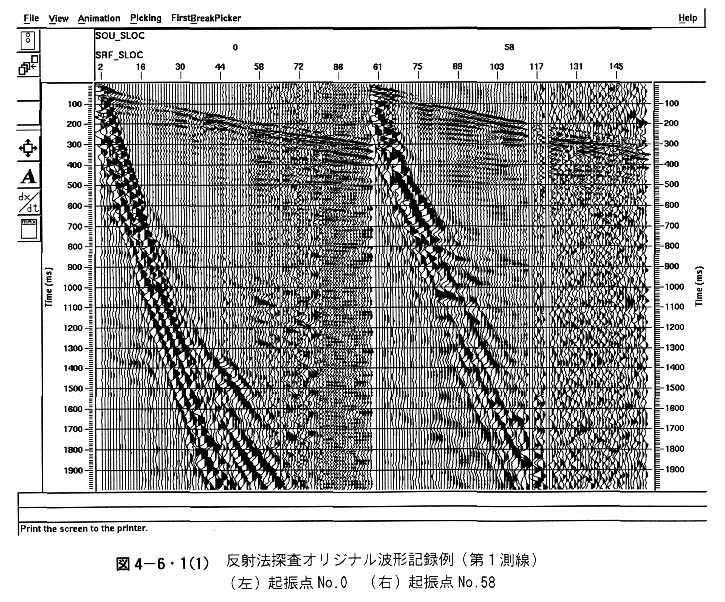

図４−６−１−１、図４−６−１−２、図４−６−１−３に起振点０，５８，１１８，１８０，２４２，３００（起振位置の杭番号）のオリジナル波形記録例を示す。これらの波形記録は、同一起振点で４回起振した記録を解析時にノイズの多いトレースを削除後スタックしたもので、１ショット記録よりＳ／Ｎ比が向上している。起振点０，５８の波形記録には、５００ｍｓｅｃ程度まで反射波が見られる。起振点が北側（終点側）に向かうほど、明瞭な反射波が見られなくなり、起振点３００ではオフセット距離の大きい受振点で、多重反射波が顕著となっている。
