(2)芝川断層

芝川断層について得られた地形・地質情報を、図3−3−2にストリップマップとして示すとともに、表3−3−2に地形・地質情報を一覧として示す。

芝川断層は、入山断層と同様に新第三系と第四系を境する断層であり、入山断層系の主体をなす断層である。

芝川断層は、大塚(1938)や津屋(1940b)等でその存在は推定されているが、入山断層の北方延長として記載されている。

芝川断層は山崎他(1981)で命名され、この文献で初めて活断層として記載されている。

活断層研究会編(1991)は確実度T、活動度A、長さ約7kmの活断層と記載している。

(1)断層の性状

芝川断層の露頭は表3−3−2に示すように、富士川と芝川の2箇所に認められるが、断層破砕帯の性状等の詳細については不明である。

山崎他(1981)は、断層破砕帯の幅は10m以上であるとしている。

(2)新期の堆積物と断層との関係

新期の堆積物と、断層との関係が認められる箇所を表3−3−2に示す。

以下に、各箇所の状況について記す。

@芝川溶岩流出後の段丘堆積物に、約5mの上下変位が認められる。

大久保地区のトレンチでは、崩積土の分布状況から1回の断層活動 が確認される。

この崩積土が富士黒土層(約7,500年前)を覆い、さらに黒ボク土(約 4,800年前)に覆われていることから、その活動は約7,500〜4,800年 前と考えられる。

A山崎他(1981)によれば、断層両側の芝川溶岩上面は標高差が約20m、また古富士泥流堆積物上面は標高差が約50m認められるとしている。

B羽鮒トレンチ壁面および、ボーリング試料による地質状況から、芝川断層の活動は確実なもの(確実度T)が2回確認でき、その他にほぼ確実なもの(確実度U)が1回、推測できるもの(確実度V) が1回の、計4回の活動を判読することができる。

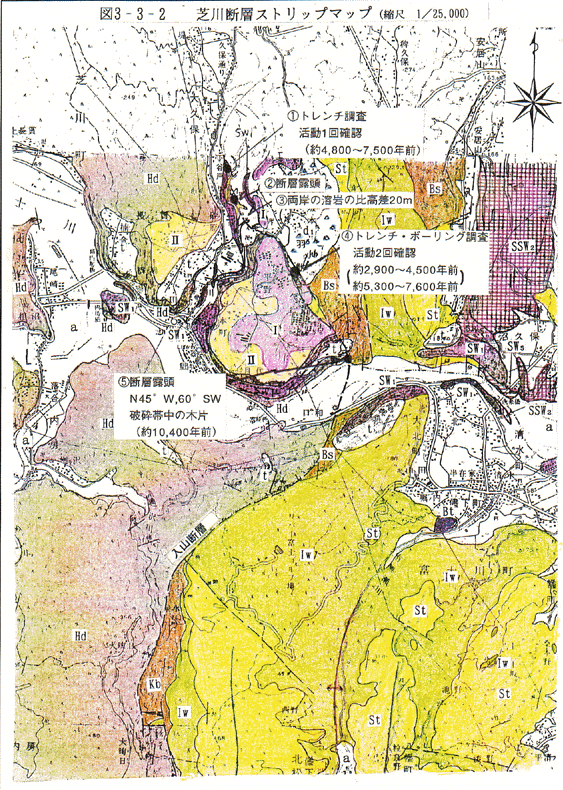

図3−3−2 芝川断層ストリップマップ

表3−3−2 芝川断層の地形・地質データ一覧表

羽鮒地区で認められた芝川断層の活動は以下のとおりである。

1回目:約13,500〜18,500年前 [確実度V]

層相が腐植土からシルトに変化し、堆積条件の変化が推定されるとともに、約13,500〜18,500年前の地層が欠除している。

2回目:約8,200〜10,000年前 [確実度U]

トレンチ西壁に認められる約10,000年前の地層がトレンチ南壁で欠如しており、ボーリング試料での地質年代測定でも、約8,200〜12,000年前の地層が欠除している。

3回目:約5,300〜7,600年前 [確実度T]

トレンチ壁面において、約8,200〜7,600年前の腐植土を約5,300〜4,500年前の地層が傾斜不整合で覆っている。

4回目:約2,900〜4,500年前(約3,000年前?)[確実度T]

副断層が約4,500年前の地層を不整合に覆う砂礫に変位を与えており、 約1,500年前の黒ボク土には変位を与えていない。また、崩積土は断層活動に伴うものと考えると、その直上に大沢スコリア(約2,900〜3,000年前)が密集することから活動時期は、約3,000年前と推測される。

 前述した大久保地区での調査結果では、3回目の活動のみ確認され、4回目の活動は認められていない。これは、大久保地区のトレンチでは、この時代の堆積物は耕作土(茶畑)中にあたり、トレンチ掘削時の表土掘削の際に失われてしまった可能性が高いと考えられる。

変位量は副断層のみで確認され、垂直変位量は約3.0mである。また、平均変位速度は、ボーリングHA−1とHA−4で確認された姶良丹沢火山灰(AT:約2.2〜2.5万年)の標高差が約50mであることから、50m÷(2.2〜2.5万年)=2.0〜2.3m/103年となる。

(3)断層の長さ

今回の調査範囲が芝川断層北部まで含まれていないため、今回は確認していない。地質調査所(1995,1996)の「富士川断層系」の調査によれば、芝川断層は芝川沿いに芝川町上柚野付近まで、約7km連続するとされている。

(4)活動履歴

以上の結果から芝川断層についての活動履歴をまとめると、以下のとおりである。

@芝川断層は、少なくとも約1,500年前以降は活動していない。

A活動時期は確実なものから推定されるものまで含めると、以下の4回認められる。

・約13,500年前〜約18,500年前

・約 8,200年前〜約10,000年前

・約 5,300年前〜約 7,500年前

・約 2,900年前〜約 4,500年前(約3,000年前と推測)

芝川断層の活動履歴を下図に示す。

再来間隔はおよそ3,000〜4,000年であると考えられる。

B平均変位速度は、約2.0〜2.3m/103年であり、活動度はA級である。

C副断層の変位量は約4mと推定されるが、求められた再来間隔から主断層の単位変位量を推定すると、50m/(2.2〜2.5万年/0.3〜0.4万年)=6〜9mとなる。
