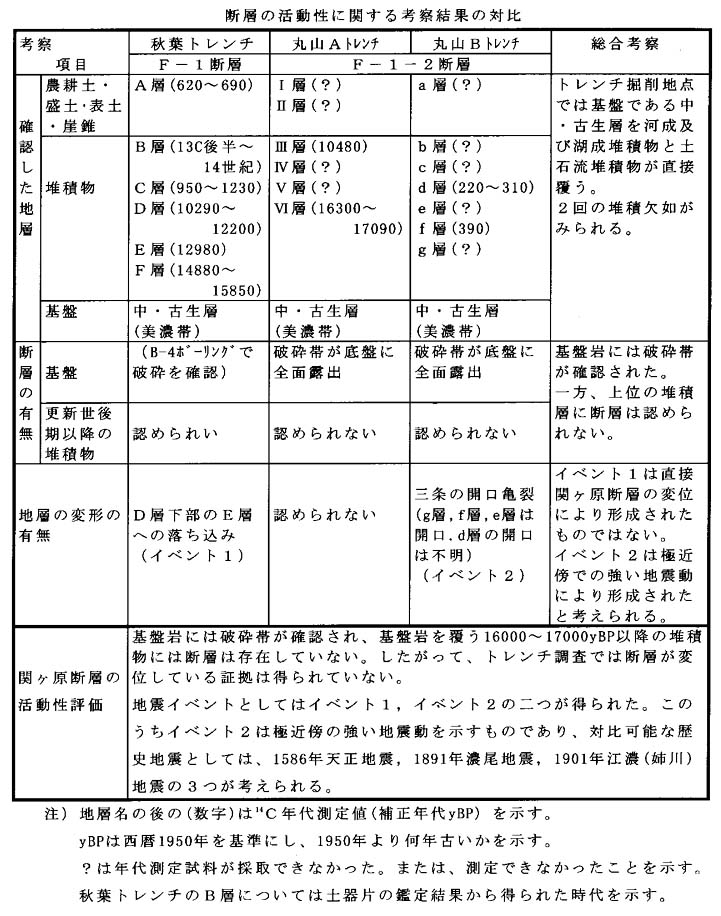

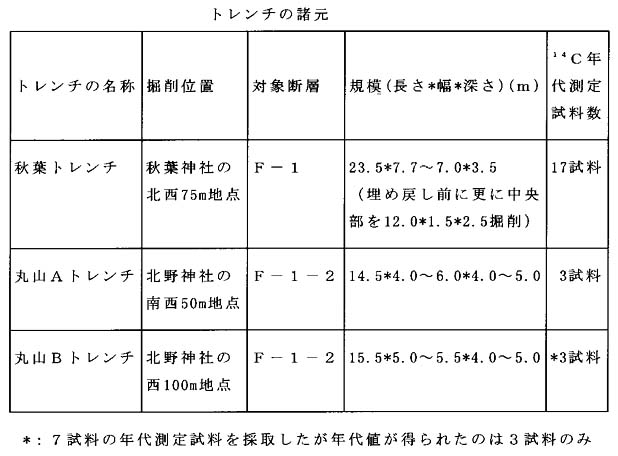

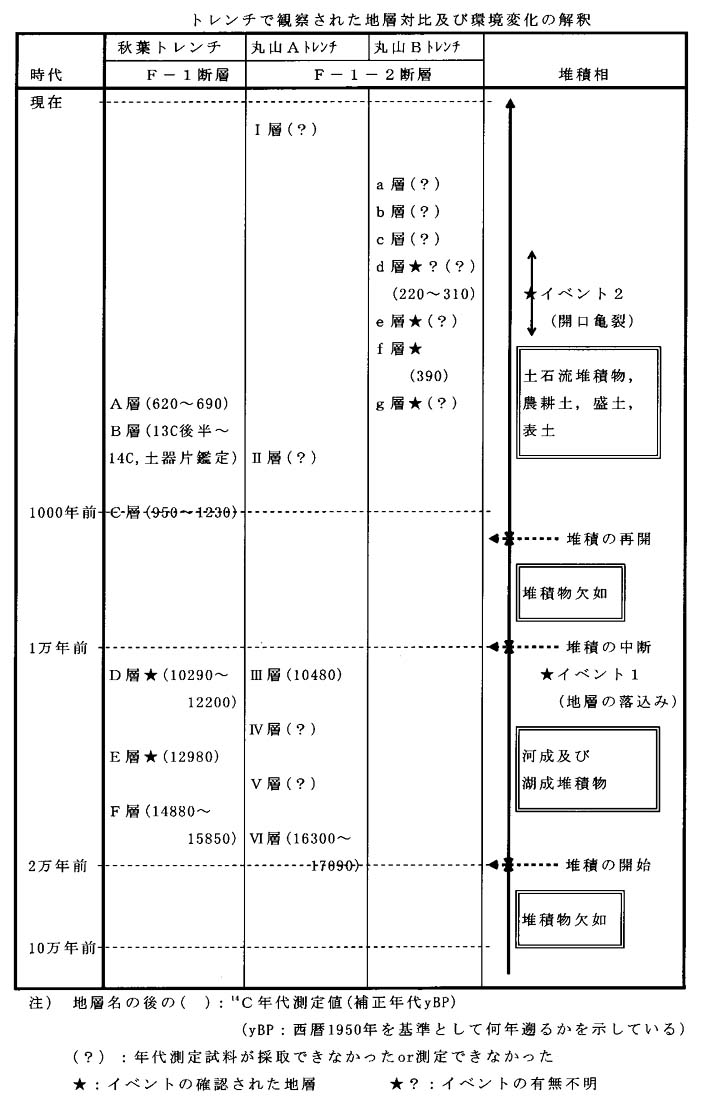

秋葉地区ではＦ−１断層を対象に１箇所（秋葉トレンチ）、丸山地区ではＦ−１から分岐したＦ−１−２断層を対象に２箇所（丸山Ａ・丸山Ｂトレンチ）のトレンチ調査を実施した。表２−５−５−１にトレンチの諸元，表２−５−５−２にトレンチで観察された地層対比及び環境変化の解釈を示す。また、表２−５−５−３に断層の活動性に関する考察結果の対比を示す。
@ 地層の総合的な対比
・トレンチ調査では、各トレンチの東側壁面・西側壁面の２面を観察し、出現した堆積物を堆積環境の違い及び連続性の良い削り込みにより、上位の地層から６〜７層に区分した。また、できる限り１４Ｃ年代測定試料を採取し、年代値を求めた。

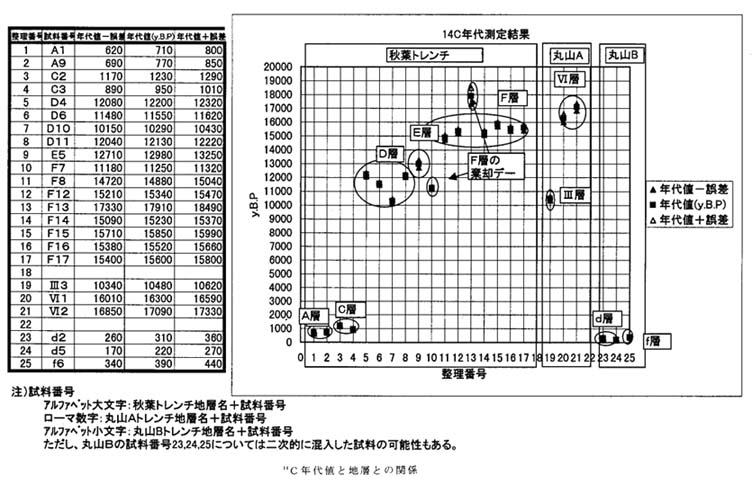

・図２−５−５−４に、トレンチで採取された試料と１４Ｃ年代の関係を示した。ここでは上位の試料から下位の試料の順に整理番号をふり直した。ただし、秋葉トレンチでは整理番号１０と１３を対比から除いた。この２試料を除いた理由は、図２−４に示されている、全体的な傾向に対して、１０は若い年代，１３は古い年代，が得られたため、試料が混入物質であると判断したことによる。
・１４Ｃ年代測定の結果、秋葉トレンチのＦ層から採取した材化石の２試料の年代値をのぞき、観察した地質層序で年代値に矛盾がないことを確認できたため、地層の観察による区分を層序区分とした。
・上記で得られた１４Ｃ年代を基準にして、表２−５−５−２にトレンチで確認された地層の総合対比表を示した。また、表２−５−５−３に確認された地層を堆積物と表層被覆層（農耕土・盛土・表土）に区分して示した。
これら対比表及び各層の層相から、秋葉トレンチＤ〜Ｆ層と丸山ＡトレンチのW〜Y層は、河成及び湖成堆積物から構成され、層相が類似していた。丸山ＡトレンチのV層は黒ボク土と考えられる。これらいずれの地層も、１万〜２万年前の１４Ｃ年代が得られた。
１万年前以降１千年前まで堆積物の欠如期間がある。
一方、秋葉トレンチＢ〜Ｃ層、丸山Ｂトレンチｂ〜ｇ層は、それぞれ弱い水流による河成堆積物、土石流堆積物と考えられる。これらの地層からは１２００ｙＢＰ〜２２０ｙＢＰの１４Ｃ年代（秋葉トレンチのＢ層からは１３世紀後半〜１４世紀の土器片）が得られた。
・図２−５−５−４に１４Ｃ年代値を地層との対比結果をまとめた。
確認された地層は大きく分けて１００００〜１７０００ｙＢＰの更新世後期の河成及び湖成堆積物からなる地層と１０００ｙＢＰの完新世の土石流堆積物からなる地層に２分でき、
１００００〜１０００ｙＢＰ及び１７０００ｙＢＰ以前の地層が欠如していることが確認できた。
これから、１７０００ｙＢＰ以降の堆積環境の変化が最低３回起こっていることが推定された。
A 断層の有無
・秋葉トレンチでは、トレンチ西側で実施したＢ−４ボーリングで基盤岩の中・古生層（美濃帯）の破砕帯を確認した。基盤岩を覆う１５，０００〜１６，０００ｙＢＰ以降の堆積物に断層は認められなかった。
・丸山地区の２箇所のトレンチでは、基盤岩の中・古生層（美濃帯）中の断層ガウジ（粘土）及び破砕帯を底盤全面に確認した。基盤岩を覆う１６，０００〜１７，０００ｙＢＰ以降の堆積物に断層は認められなかった。
・以上２点の結果から、トレンチ調査を行った範囲内では、少なくとも１６，０００〜１７，０００ｙＢＰ以降の堆積物中に断層がないことを確認した。
・したがって、地形地質調査で分布が推定されたＦ−１断層及びＦ−１断層から分岐した断層Ｆ−１−２断層は、１６，０００〜１７，０００ｙＢＰ以降活動していないと考えた。
B 地層の変形の有無
・古地震の痕跡と考えられる地層の変形（地震イベント）としては、秋葉トレンチでの１２，０００ｙＢＰ頃の地層の落ち込み（イベント１）と、丸山Ｂトレンチでの３９０ｙＢＰ以降の開口亀裂（イベント２）を発見した。
・イベント１の変形範囲はＤ層の下部とＥ層に限られ、基盤岩である中・古生層や基盤岩を覆うＦ層に変形が及んでいないため、近傍の地震や遠地地震により形成されたと考えられる。
・一方、イベント２の開口亀裂の存在範囲は、基盤から基盤を覆う完新世の堆積物まで連続しており、極近傍の強い地震動により形成されたと考えられる。丸山Ｂトレンチの開口亀裂の原因と対比できる地震動は、
１５８６年１月１８日の天正地震 Ｍ＝７．８
１８９１年１０月２８日の濃尾地震 Ｍ＝８．０
１９０９年８月１４日の江濃（姉川）地震 Ｍ＝６．８
が考えられる。
C 断層の活動性評価
・上記@〜Bを総合して関ヶ原断層の活動性評価を行った。
・地形地質調査で推定されたＦ−１断層（Ｆ−１−２断層を含む）上で実施したトレンチ調査では、基盤岩である中・古生層（美濃帯）の破砕帯を確認したが、基盤岩を覆う更新世後期〜完新世の堆積物（河成及び湖成堆積物，土石流堆積物）には連続していない。したがって、Ｆ−１断層の更新世後期以降の活動（変位）の証拠は得られていない。また、更新世中期以前の堆積物が存在しないため、更新世中期以前の活動性は不明である。
・丸山Ｂトレンチでは、基盤岩である中・古生層から基盤岩を覆う土石流堆積物まで連続した開口亀裂（イベント２）が発見され、極近傍での強い地震動を受けた痕跡として断定した。対比される地震記録は、１５８６年１月１８日の天正地震，１８９１年１０月２８日の濃尾地震，１９０９年８月１４日の江濃（姉川）地震の何れかが考えられる。
