(2)丸山トレンチ

A,B両トレンチ周辺の掘削前後の位置図を図2−5−3−3図2−5−3−5に示した。付図に壁面スケッチ図を添付した。壁面の面積はA:60m2以上,B:135m2以上である。また壁面写真をそれぞれA:図2−5−3−4−1図2−5−3−4−2,B:図2−5−3−6−1図2−5−3−6−2に示した。

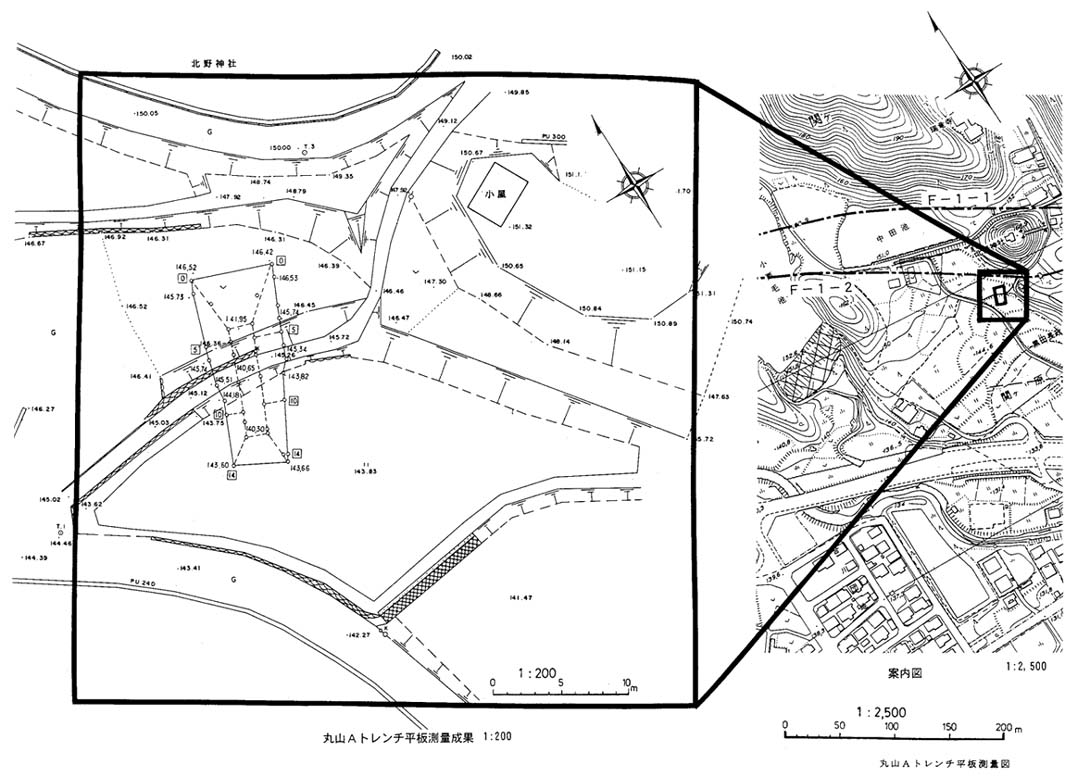

図2−5−3−3 丸山Aトレンチ周辺平板測量図

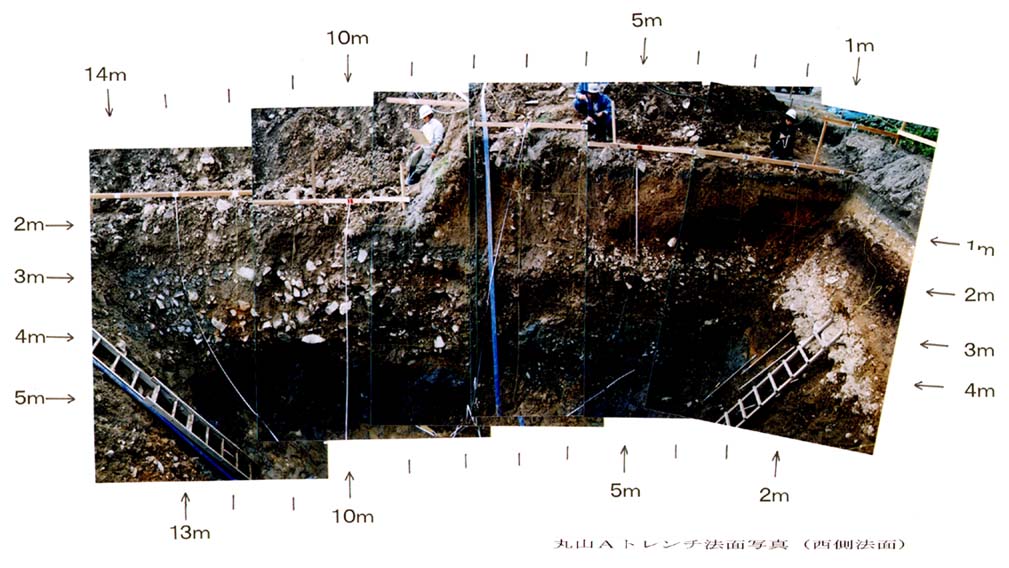

図2−5−3−4−1 丸山Aトレンチ壁面写真(西側法面)

図2−5−3−4−2 丸山Aトレンチ壁面写真(東側法面)

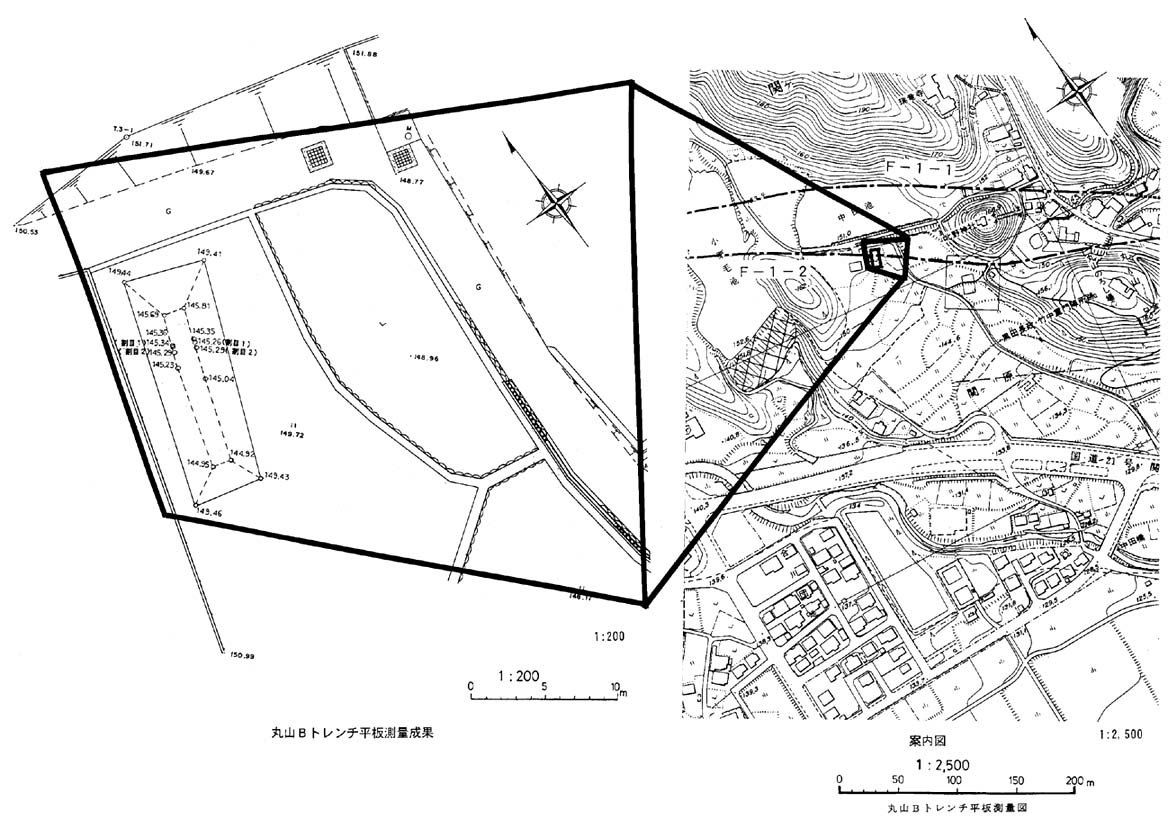

図2−5−3−5 丸山Bトレンチ周辺平板測量図

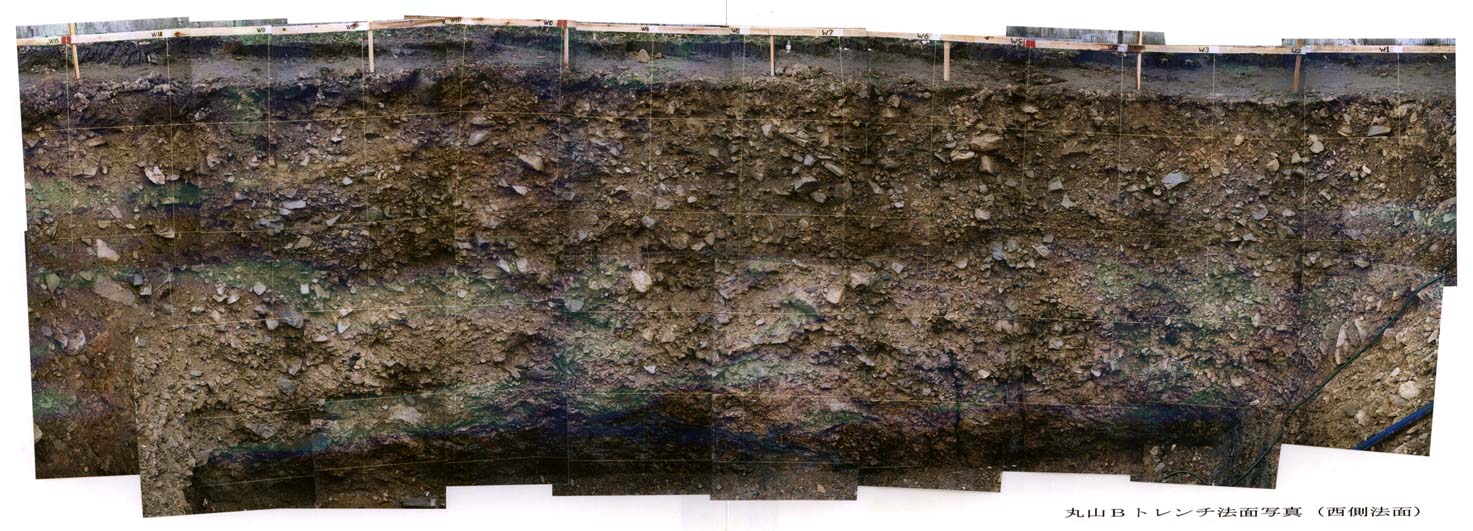

図2−5−3−6−1 丸山Bトレンチ壁面写真(西側法面)

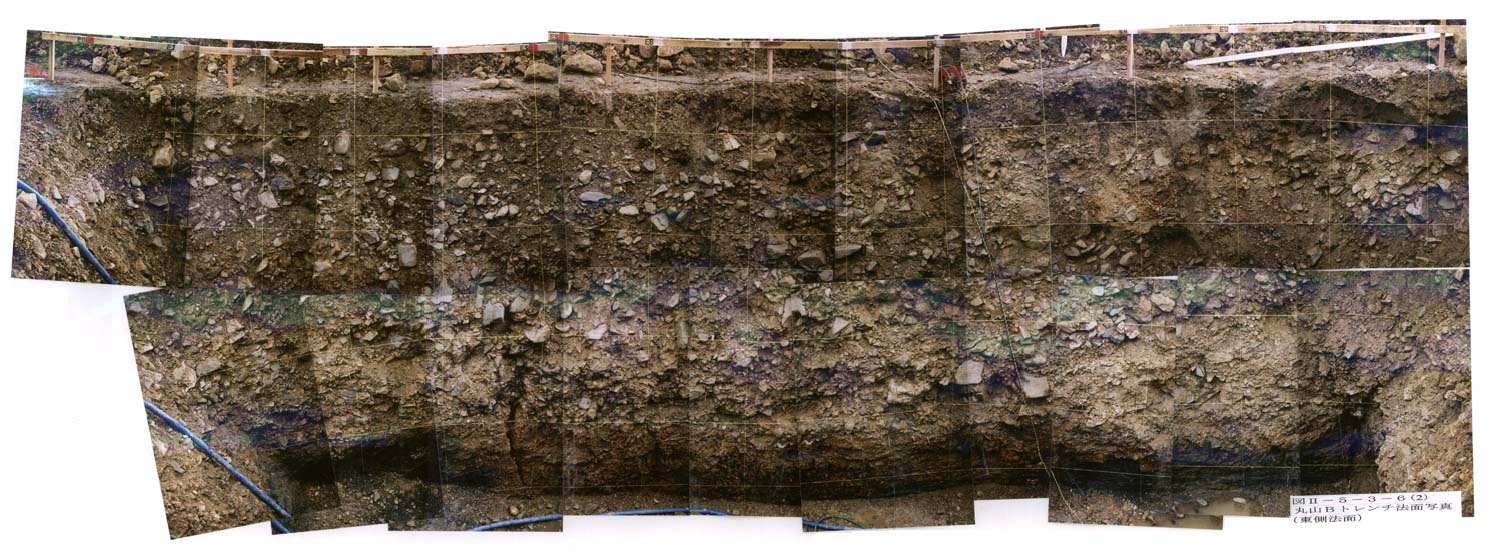

図2−5−3−6−2 丸山Bトレンチ壁面写真(東側法面)
