イ）比抵抗階級分布断面図

インバージョン２次元解析の基となる見掛け比抵抗値断面図は、（３）データの処理及び解析方法　の項の�@〜�Bの数値処理を行い、５段階に色別表示したものである。図２−３−３−３フローチャートにおいて右側の流れに対応する。

ロ）比抵抗断面図

比抵抗インバージョン２次元解析は、断面と直行する方向の比抵抗分布は一様であると仮定し、測定値を満足するような比抵抗分布を逆解析する方法である。

解析手順は、まず初期比抵抗分布を与え、有限要素法により電位の計算を実施する。次に、電位の計算結果と測定値との差が小さくなるように、比抵抗分布を非線形最小自乗法で修正する。順次このような電位の計算と比抵抗分布の修正を繰り返し、計算結果と測定値との差が一定以下になれば、計算を終了させる。

これらの断面図は、計算結果を２０Ω・ｍ毎にカラーコンター表示したものである。また比抵抗断面図において、断面図上の黒色ドットは、測定データの位置を示している。これらの断面図は、フローチャートにおいて左側の流れに対応する。

�@ Ｅ−１測線

比抵抗値が３００Ω・ｍ以下と全体に低いことが特徴としてあげられる。

比抵抗分布は、地表付近では笹尾山トンネルを堺にして、南側に比抵抗が相対的に高い部分、北側に相対的に低い部分が層状分布している。その下位では、測線南端とトンネル付近で低く、その間と北側は高くなっている。

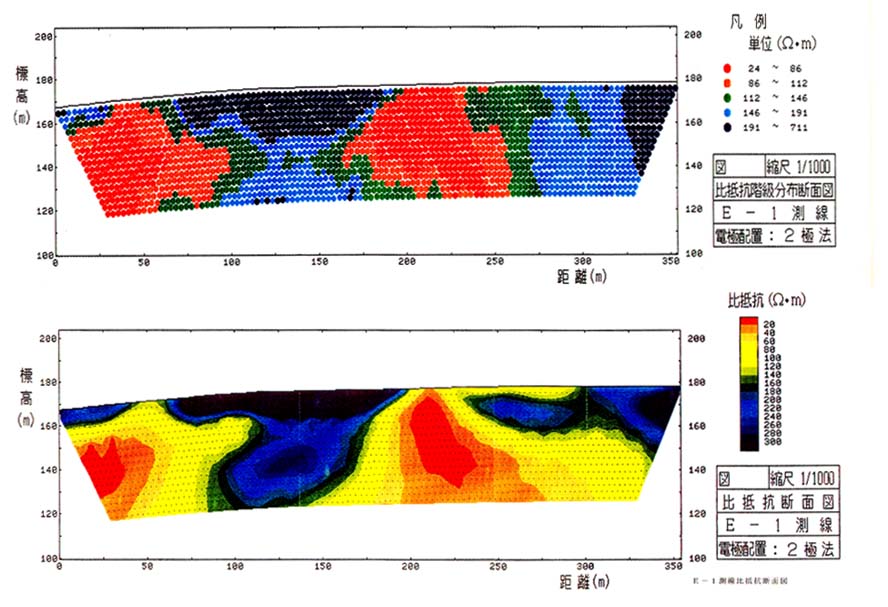

図２−３−３−４　Ｅ−１測線比抵抗断面図

�A Ｅ−２測線

比抵抗値が３００Ω・ｍ以下と全体に低いことが特徴としてあげられる。

比抵抗分布は、地形面と平行な明瞭な水平成層構造を持ち、比抵抗値の違いにより、大きくみて３層に区分できる。地表から順に、相対的な高比抵抗（第一層），相対的な低比抵抗（第二層），再び高比抵抗になる傾向（第三層），である。

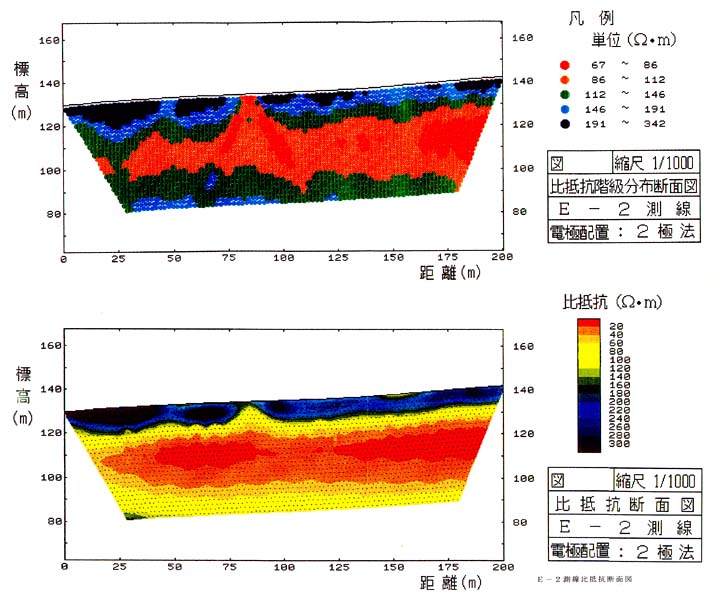

図２−３−３−５ Ｅ−２測線比抵抗断面図

�B Ｅ−３測線

比抵抗値が３００Ω・ｍ以下と全体に低いことが特徴としてあげられる。

比抵抗分布は、測線の０〜１２０ｍ付近の上部と１７０ｍ付近から終点側に比抵抗が相対的に高く、０〜１７０ｍ付近の下部では相対的に低くなっている。

図２−３−３−６ Ｅ−２測線比抵抗断面図
