�@　測定原理

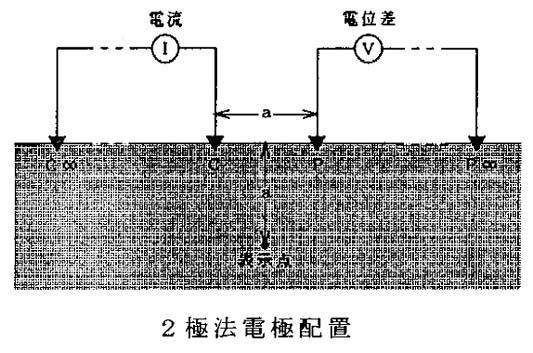

図２−３−３−１に、示すように、電流電極Ｃ、Ｃ∞間に電流Ｉを流し、Ｐ、Ｐ∞間の電圧差Ｖを測定すれば、半無限媒質の電位理論により、その比抵抗値ρは、

ρ＝２πａ　Ｖ／１　〔Ω・ｍ］

で表される。一般には、地下に比抵抗値は均質でないので、上式で求められた比抵抗値は「真の比抵抗値」ρに対して、「見掛比抵抗値」ρａと呼ばれ、同様に上式を用いて、

ρａ＝２πａ　Ｖ／１　［Ω・ｍ〕

で算出されている。

�A　測定方法

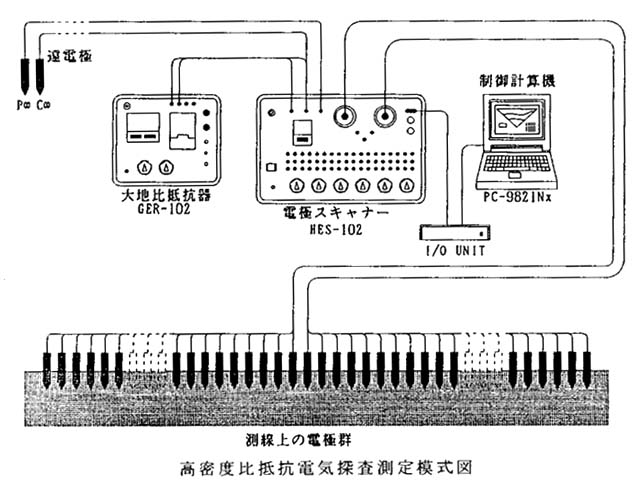

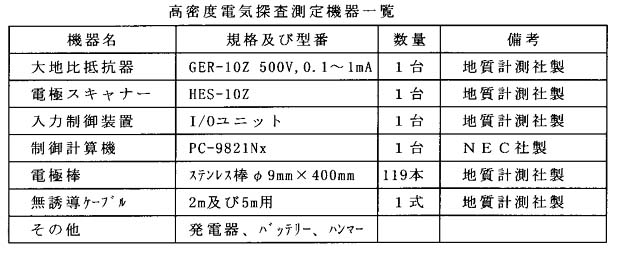

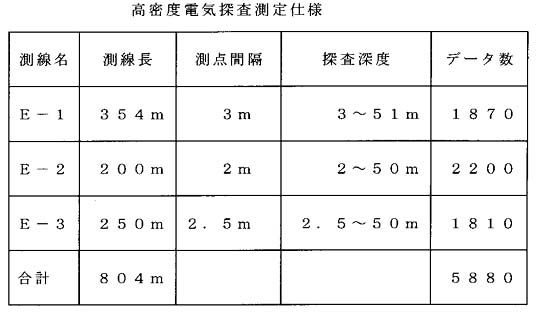

図２−３−３−２に示すように、あらかじめ定められた測点間隔（水平距離）毎に打設した電極棒は、無誘導ケーブルを用いて電極スキャナーと接続し、電極スキャナーは大地比抵抗器と接続する。更に、電極スキャナーは制御計算機と接続する。測定に用いた機器及び測定仕様を表２−３−３−１及び表２−３−３−２に示す。

測定は、制御計算機を起動し、測定法、電極間隔、測線長、探査深度等の測定条件を入力し、所定のプログラムに従って実施する。また、制御計算機に取り込んだデータから、見掛比抵値を算出し、ディスプレイ上に見掛比抵抗分布断面図として５段階に色別表示する。このようにして、ディスプレイ上でデータをチェックし、不良データは必要に応じて再測する。
