・重合処理時間断面

・マイグレーション時間断面

・マイグレーション前深度断面

・マイグレーション後深度断面

�@ Ｒ−１測線

全体にわたる連続した反射波は認められない。

反射面として明瞭なものは水平距離０〜１５０ｍの１００ｍｓｅｃ付近，０〜３００ｍの２００ｍｓｅｃ付近，５００〜９００ｍの１００ｍｓｅｃ付近，１１００〜１５００ｍの５０ｍｓｅｃ付近，９００〜１５００ｍの１５０ｍｓｅｃ付近，６００〜１３００ｍの２００ｍｓｅｃ以深で北へ傾斜した反射面があげられる。

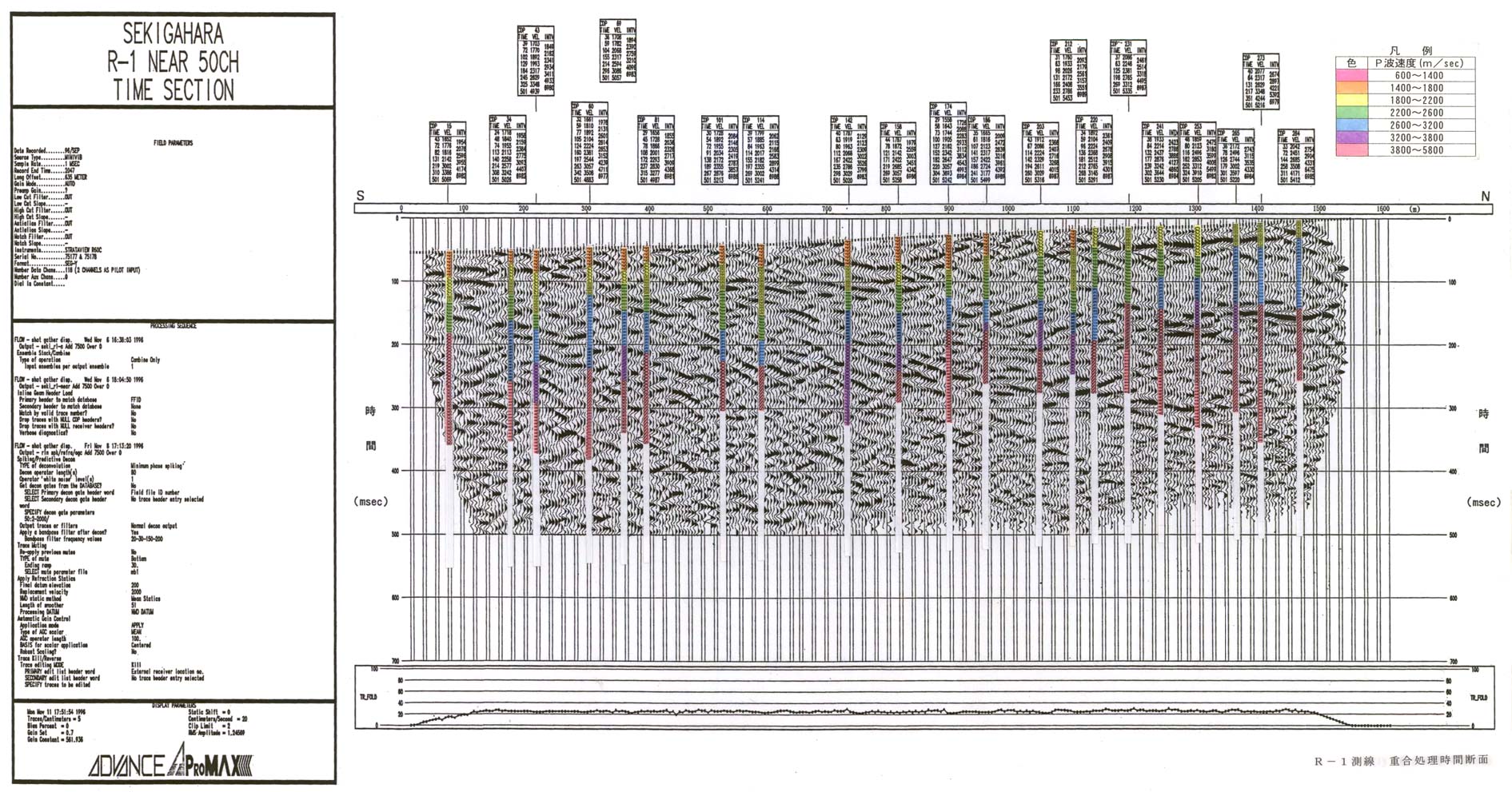

重合速度から得られる区間速度は、地表（各トレースに付してある＊ﾏｰｸ）から水平距離０〜８００ｍで１００ｍｓｅｃまでと水平距離８００〜１１５０ｍで７０ｍｓｅｃまでのゾーンで２０００ｍ／ｓｅｃ以下，水平距離１１５０ｍ以北で地表から４０ｍｓｅｃのゾーンで水平距離１１５０ｍ以南よりやや速くなっている。水平距離０〜１１５０ｍで１００〜２００ｍｓｅｃのゾーンでは２０００〜３０００ｍ／ｓｅｃ，水平距離１２００ｍ以北で４０〜１６０ｍｓｅｃのゾーンでは２５００〜３５００ｍ／ｓｅｃとなっている。水平距離９００ｍ以北で１８０ｍｓｅｃから２００〜３００ｍｓｅｃに認められる反射イベントに挟まれたゾーンでは３０００ｍ／ｓｅｃ以上となっている。 図２−３−１−７−１ Ｒ−１測線　重合処理時間断面

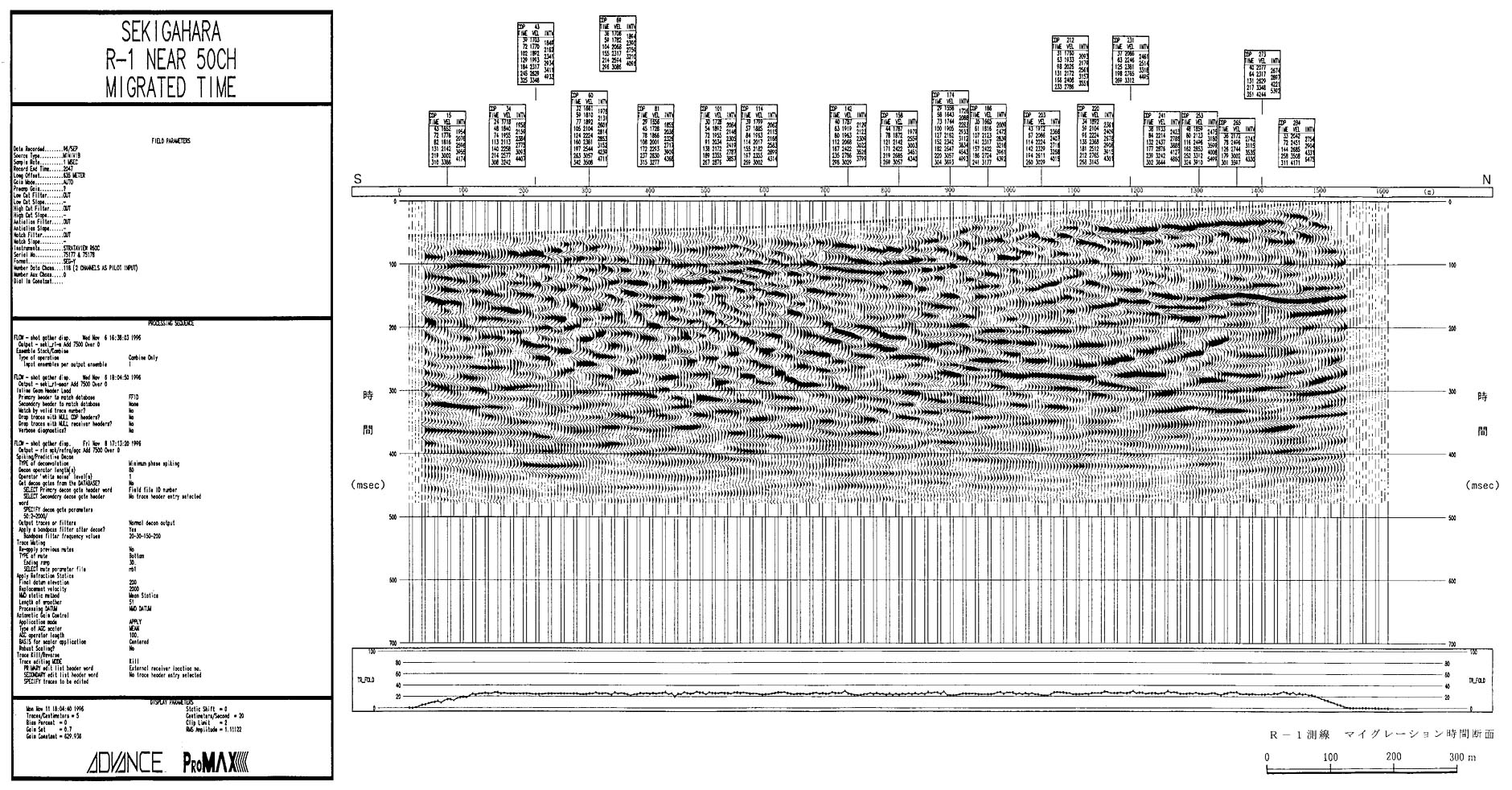

図２−３−１−７−２ Ｒ−１測線　マイグレーション時間断面

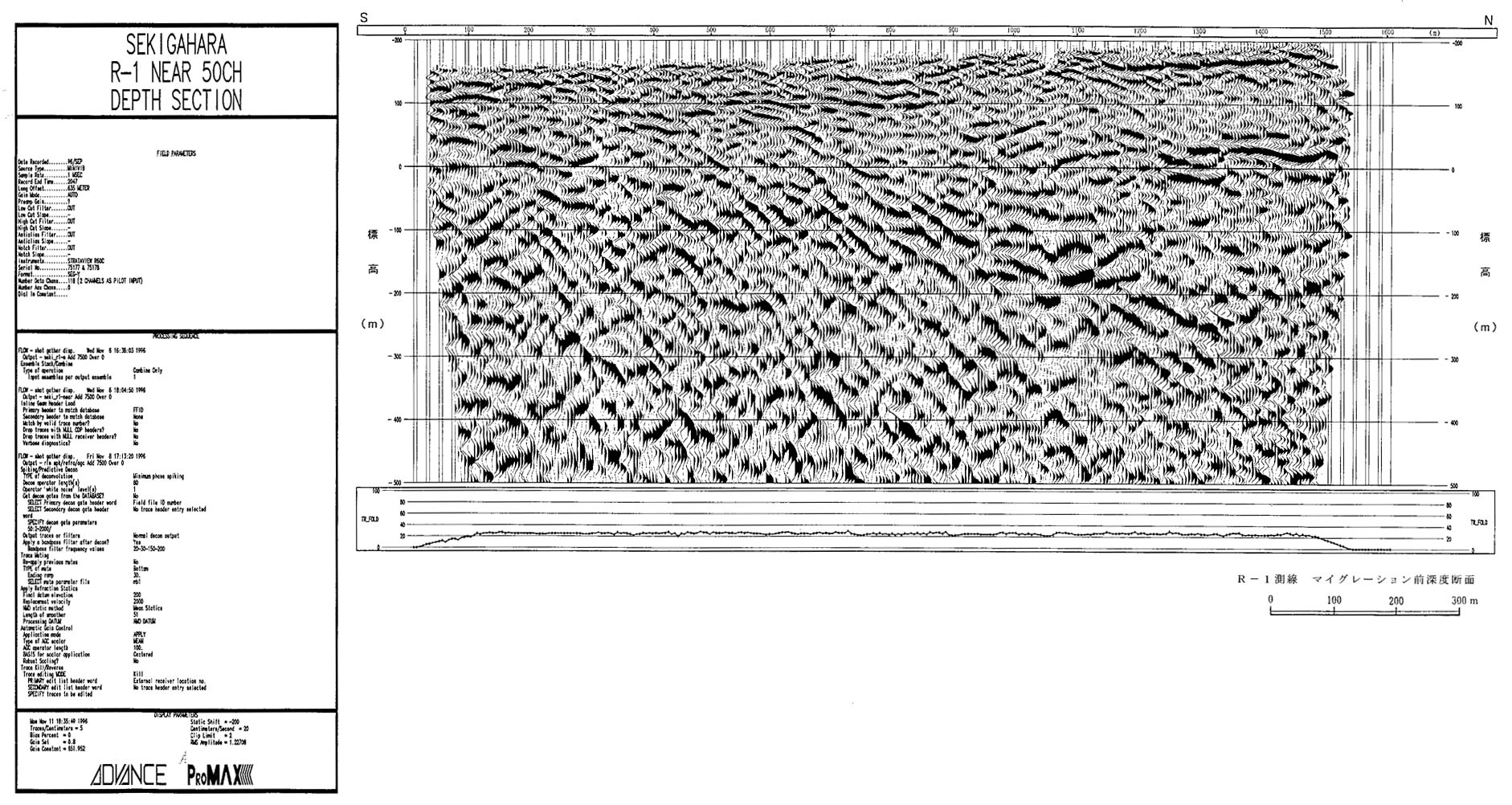

図２−３−１−７−３ Ｒ−１測線　マイグレーション前深度断面

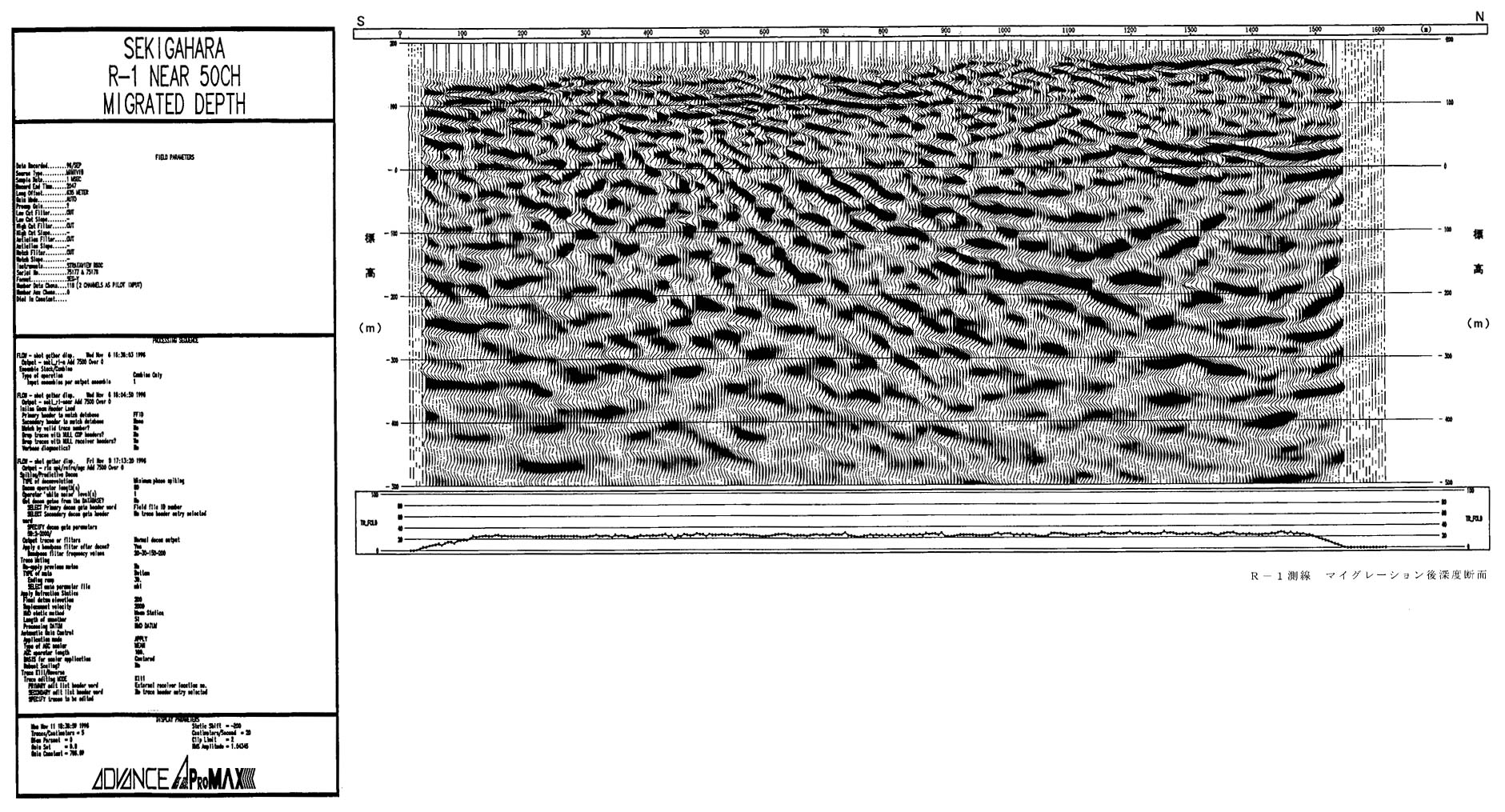

図２−３−１−７−４ Ｒ−１測線　マイグレーション後深度断面

�A Ｒ−２測線

全体にわたる連続した反射面が認められる。また、断続的に連続した反射面が認められる。反射面は、地表から５０ｍｓｅｃ付近の全体に連続した反射面（反射面Ａ），水平距離０〜６００ｍ付近の２００〜２５０ｍｓｅｃで凹部・水平距離８００〜１１００ｍ付近の２００ｍｓｅｃ付近で凸部・水平距離１１００ｍ以降は北へ向かって落ちていく反射面（反射面Ｂ），及び水平距離１２００ｍから２１００ｍで１８０ｍｓｅｃ付近に認められる反射面（反射面Ｃ）に分けられる。

重合速度から得られる区間速度は、水平距離０〜１６５０ｍでは、地表（各トレースに付してある＊ﾏｰｸ）から反射面Ａまでのゾーンで２０００ｍ／ｓｅｃ以下，水平距離１６５０ｍ以北で地表から反射面Ａまでのゾーンで２０００〜２３００ｍ／ｓｅｃとなっている。

水平距離１２００〜１６００ｍで反射面Ａから１８０ｍｓｅｃのゾーンで２０００〜２５００ｍ／ｓｅｃである。

水平距離０〜１１００ｍで反射面Ａから反射面Ｂ，水平距離１１００〜１６００ｍで反射面Ａと反射面Ｂに囲まれたゾーン，及び水平距離１６００〜１７５０ｍで反射面Ａと反射面Ｃに囲まれたゾーンでは２５００〜３０００ｍ／ｓｅｃとなっている。水平距離１６００〜１７５０ｍの反射面Ｃと反射面Ｂに囲まれたゾーン及び水平距離１７５０ｍ以北の反射面Ａと反射面Ｃに囲まれたゾーンでは３０００ｍ／ｓｅｃ以上であり，測線北端に向かって速くなっている。

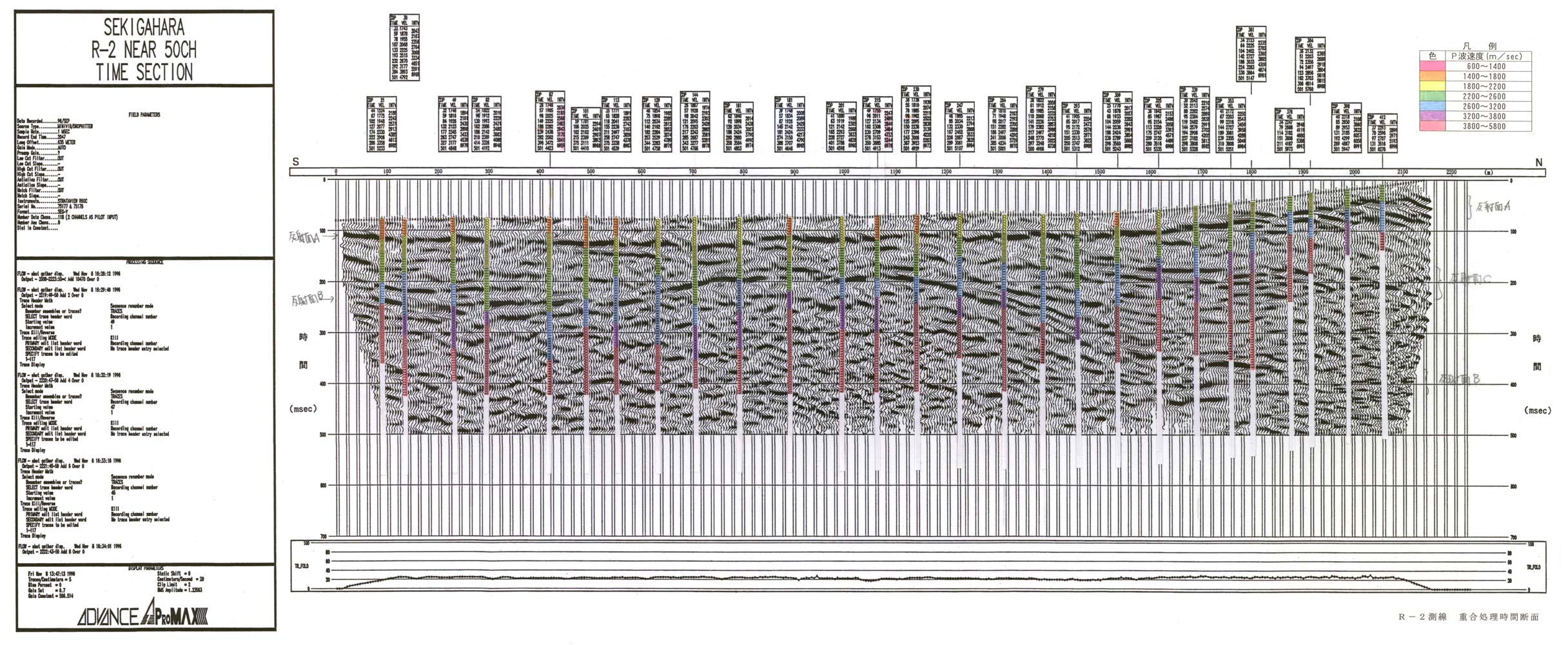

図２−３−１−８−１ Ｒ−２測線　重合処理時間断面

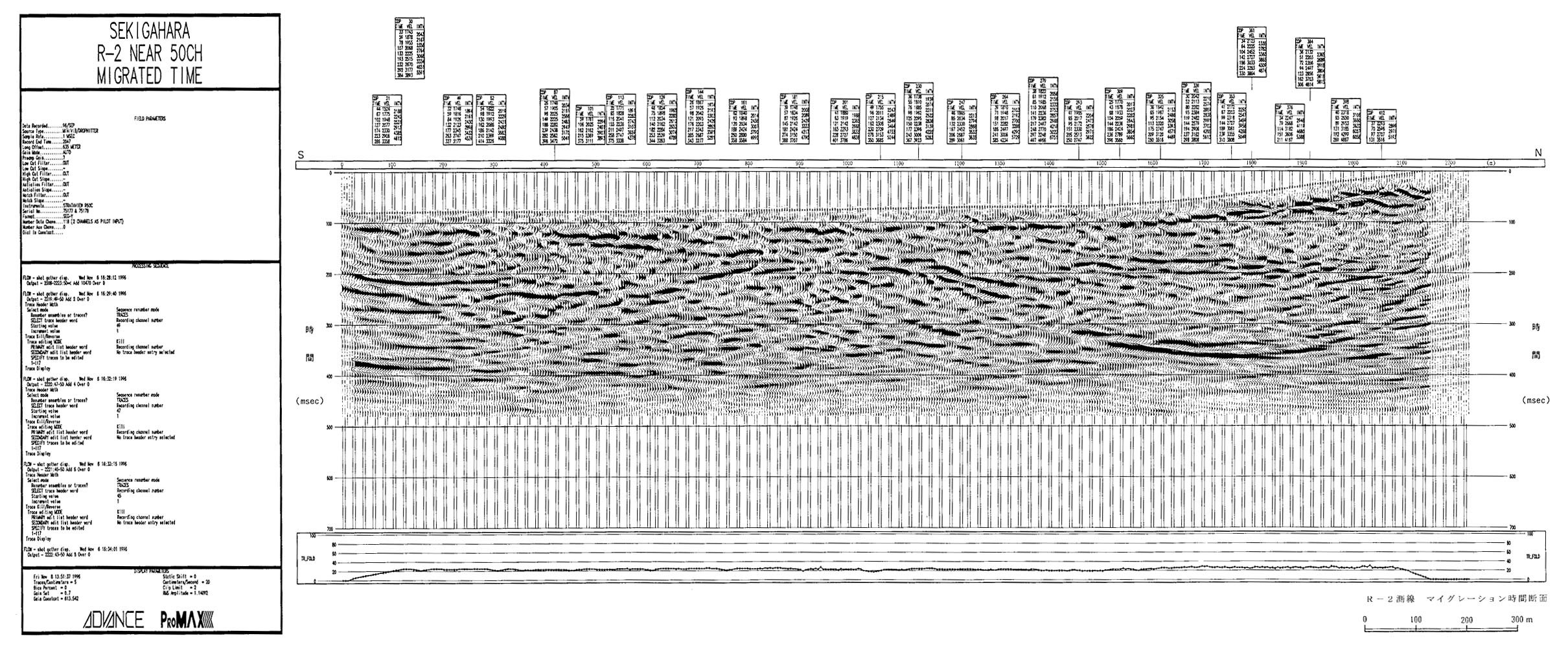

図２−３−１−８−２ Ｒ−２測線　マイグレーション時間断面

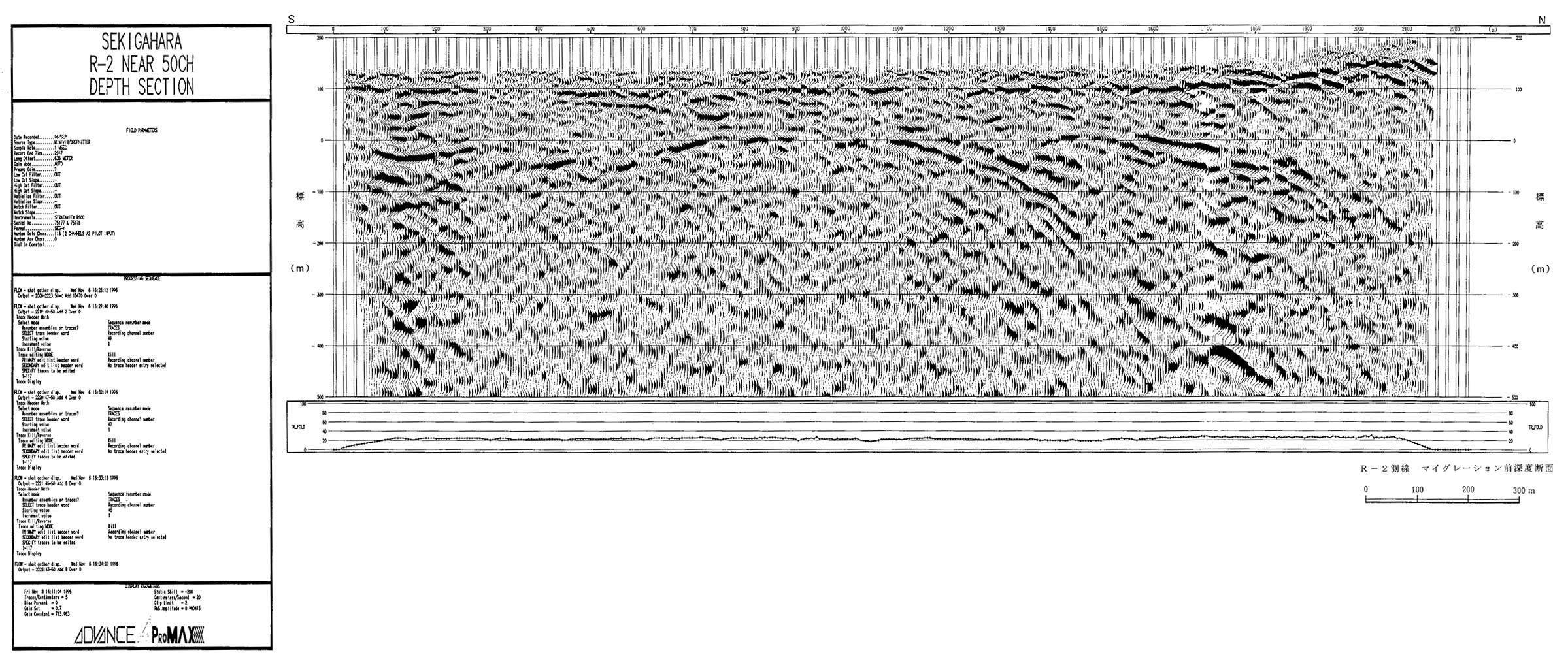

図２−３−１−８−３ Ｒ−２測線　マイグレーション前深度断面

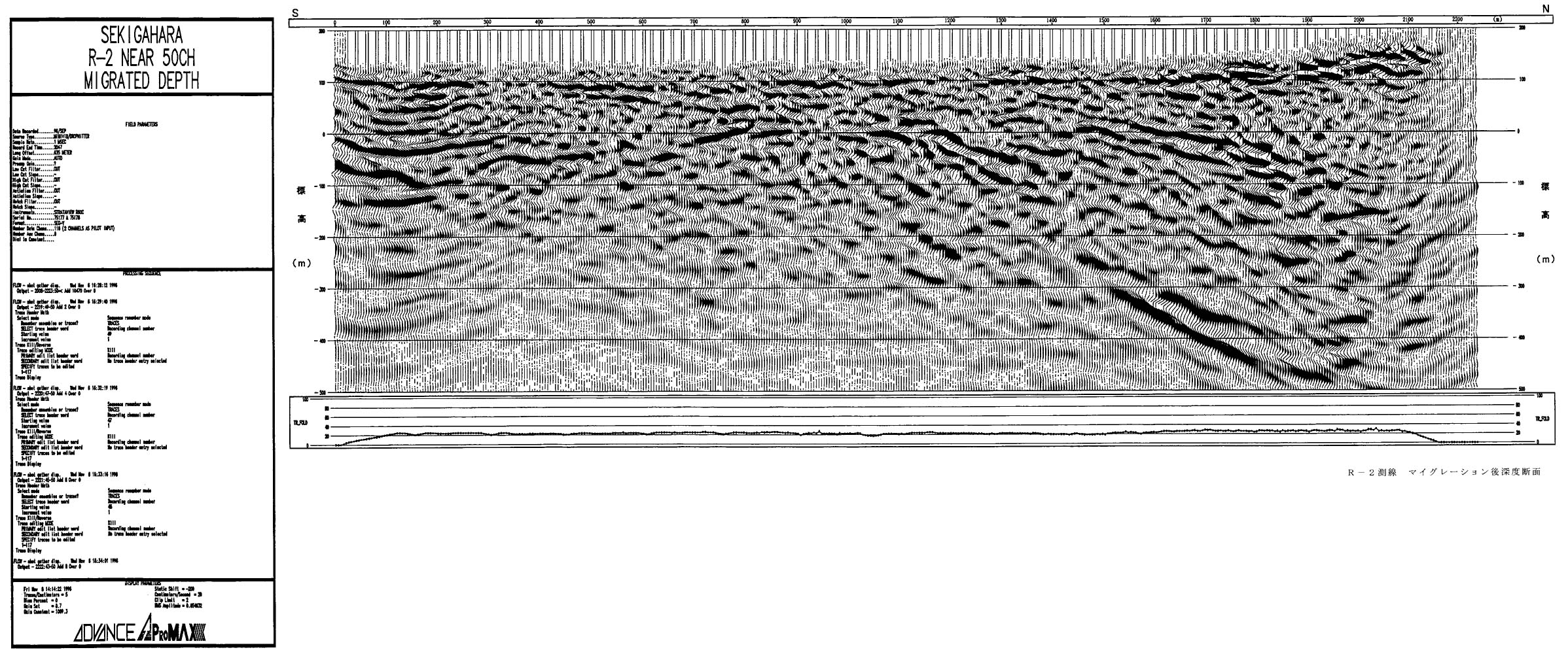

図２−３−１−８−４ Ｒ−２測線　マイグレーション後深度断面

�B Ｒ−３測線

全体にわたる連続した反射波は認められない。

反射面として明瞭なものは、水平距離３５０〜７００ｍの２００ｍｓｅｃ以浅に認められる並行した３枚のみである。

重合速度から得られる区間速度は、水平距離０〜５００ｍで地表（各トレースに付してある＊ﾏｰｸ）から１５０ｍｓｅｃまでのゾーンで２０００ｍ／ｓｅｃ以下，水平距離５００ｍ以北で地表から１２０ｍｓｅｃのゾーンで２０００〜２５００ｍ／ｓｅｃである。

水平距離５００ｍ以北で１２０〜２００ｍｓｅｃのゾーン（唯一認められる３枚の明瞭な反射面を含むゾーン）では３０００〜４０００ｍ／ｓｅｃである。２００ｍｓｅｃ以深では明瞭な反射イベントに乏しく有意な区間速度値を見積もることが困難である。

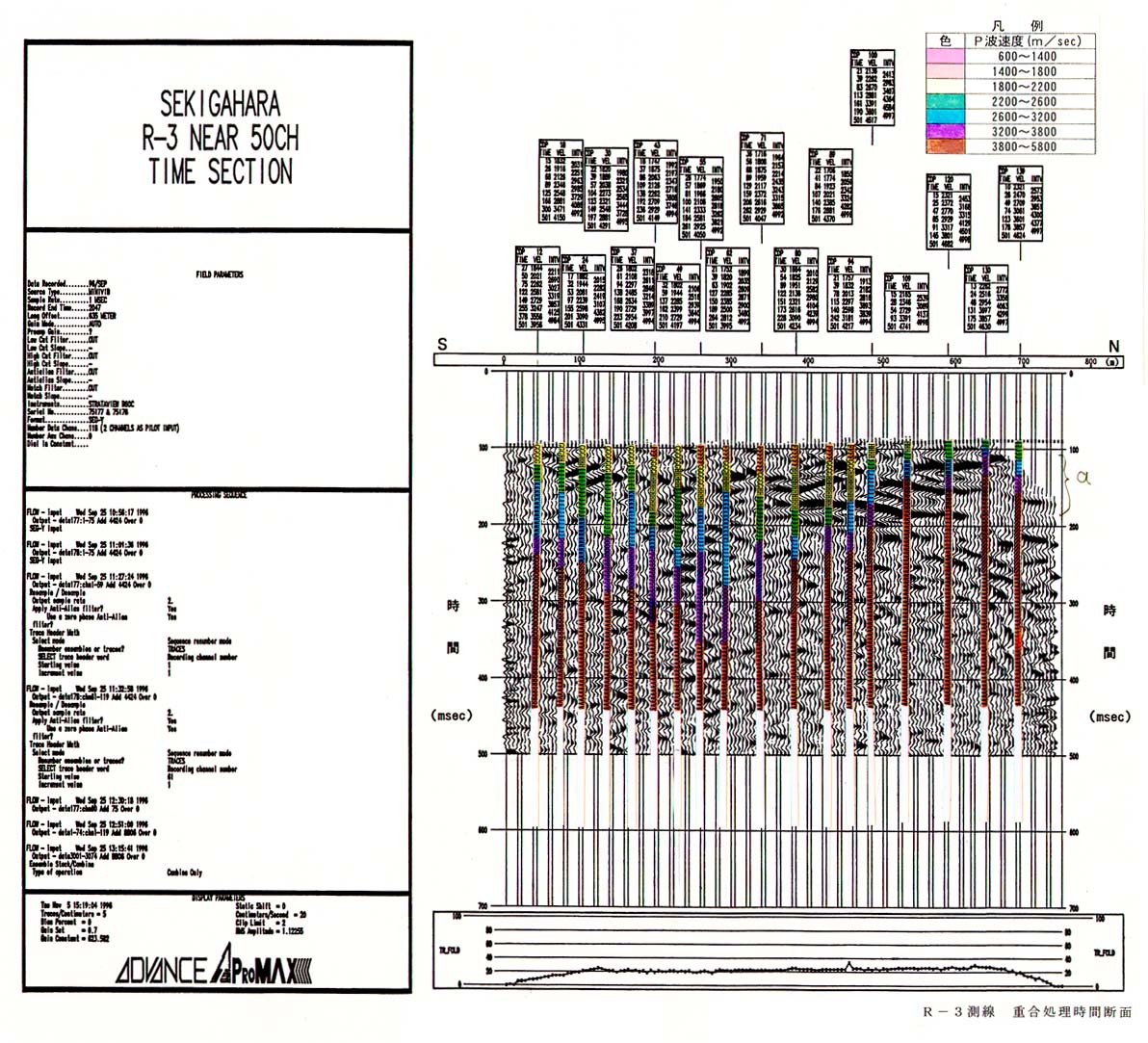

図２−３−１−９−１ Ｒ−３測線　重合処理時間断面

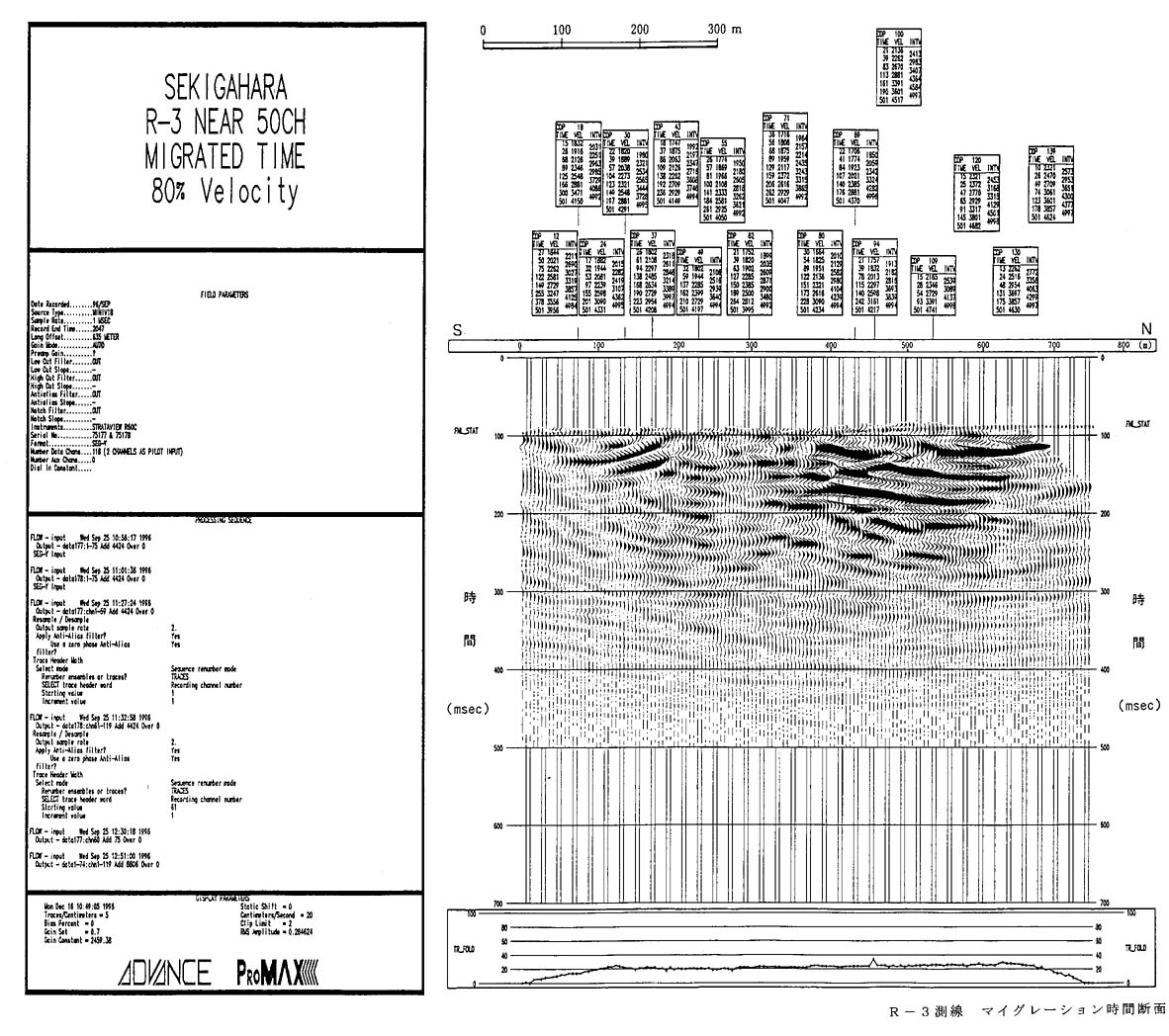

図２−３−１−９−２ Ｒ−３測線　マイグレーション時間断面

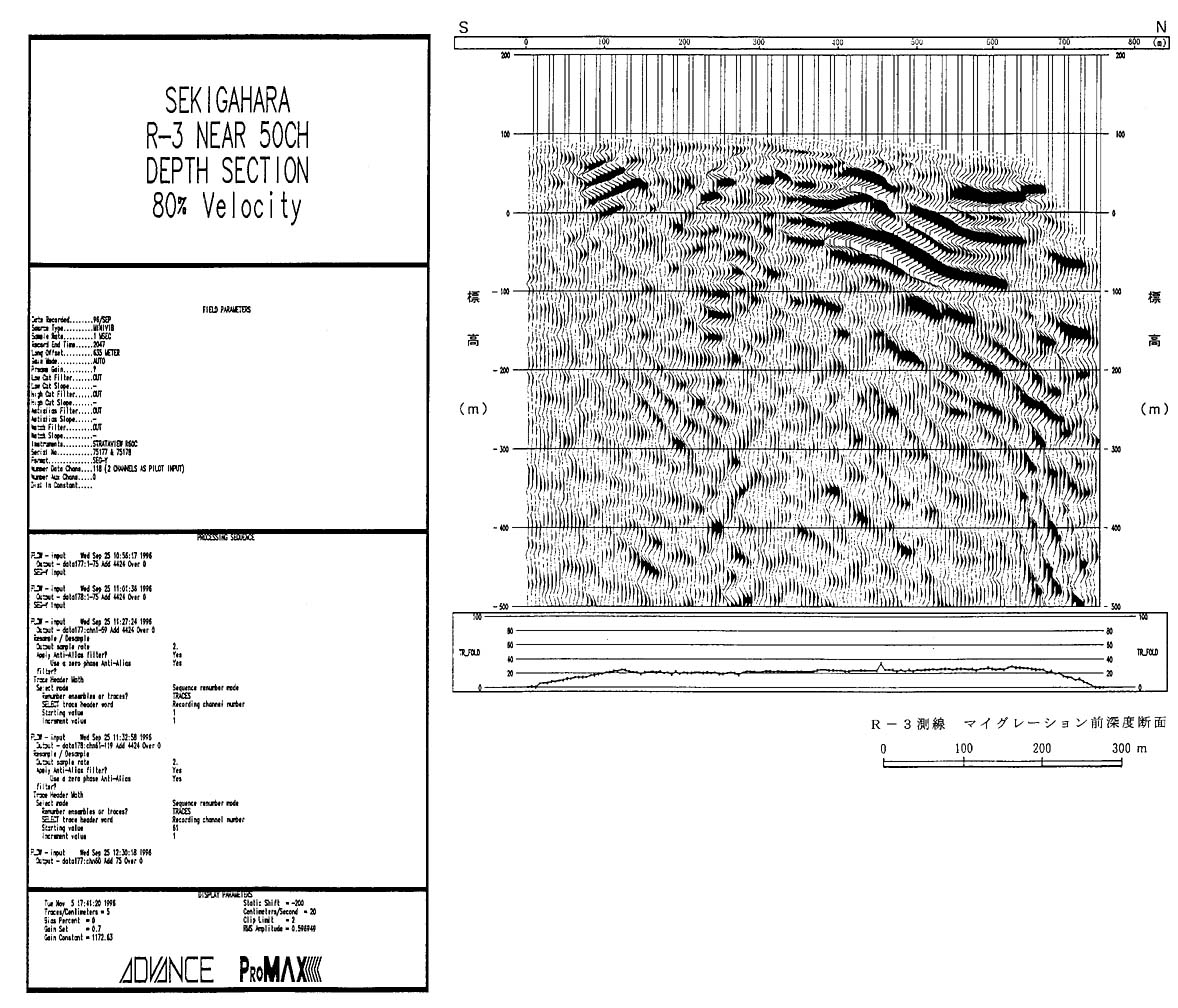

図２−３−１−９−３ Ｒ−３測線　マイグレーション前深度断面

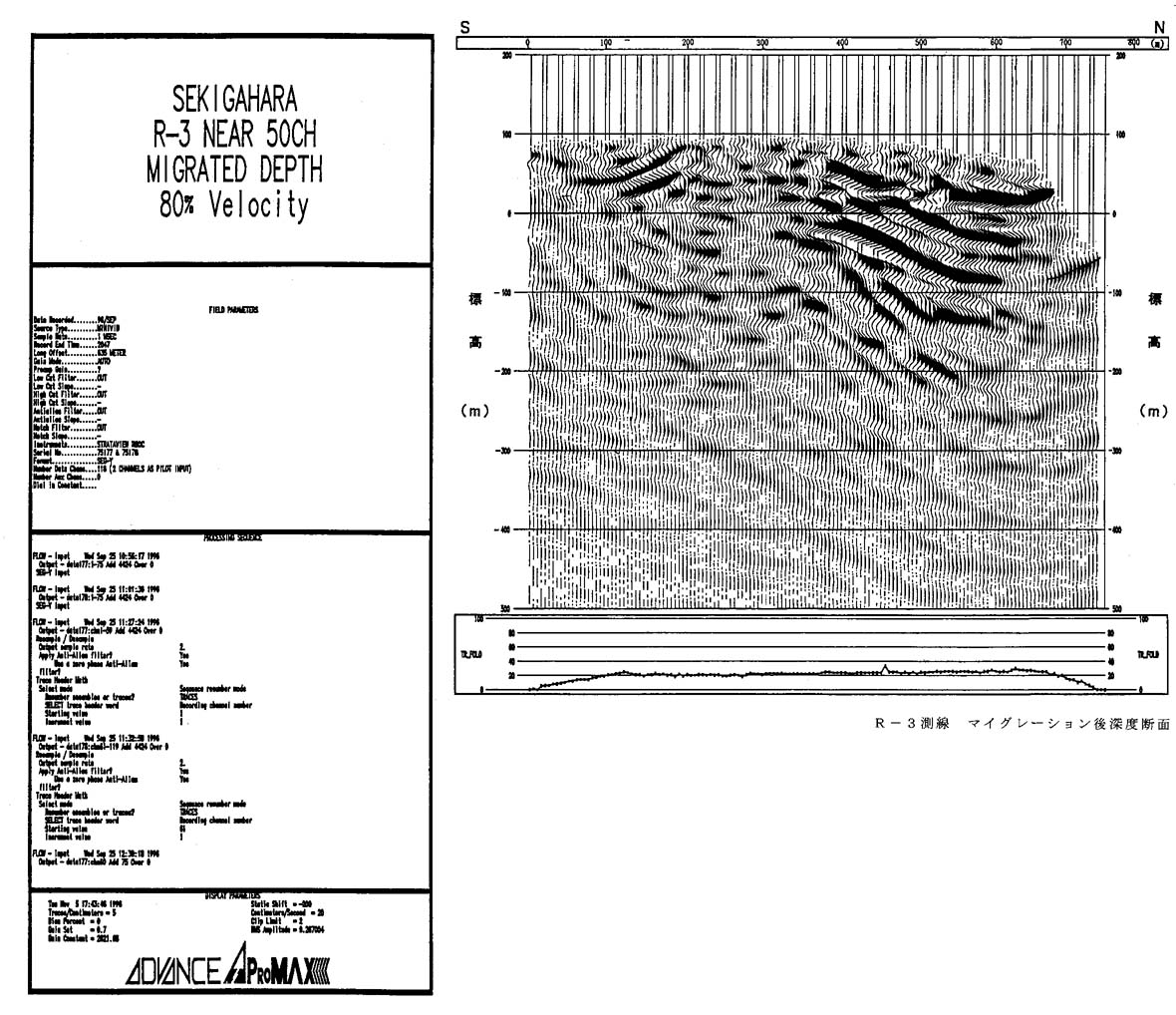

図２−３−１−９−４ Ｒ−３測線　マイグレーション後深度断面

�C ＲＳ−１測線

Ｒ−１測線に設けられた極浅層（深度１００ｍまで）を対象とした探査である。凹凸はあるものの連続した反射面が７５ｍｓｅｃまで並行して２条認められる。特に明瞭なものは上位の反射面で、測線全体にわたって７０ｍｓｅｃ付近に認められる凹凸のある反射面である。

重合速度から得られる区間速度は、７０ｍｓｅｃ付近の反射面以浅で約２０００ｍ／ｓｅｃ以下であり、以深では２０００ｍ／ｓｅｃ以上となっている。

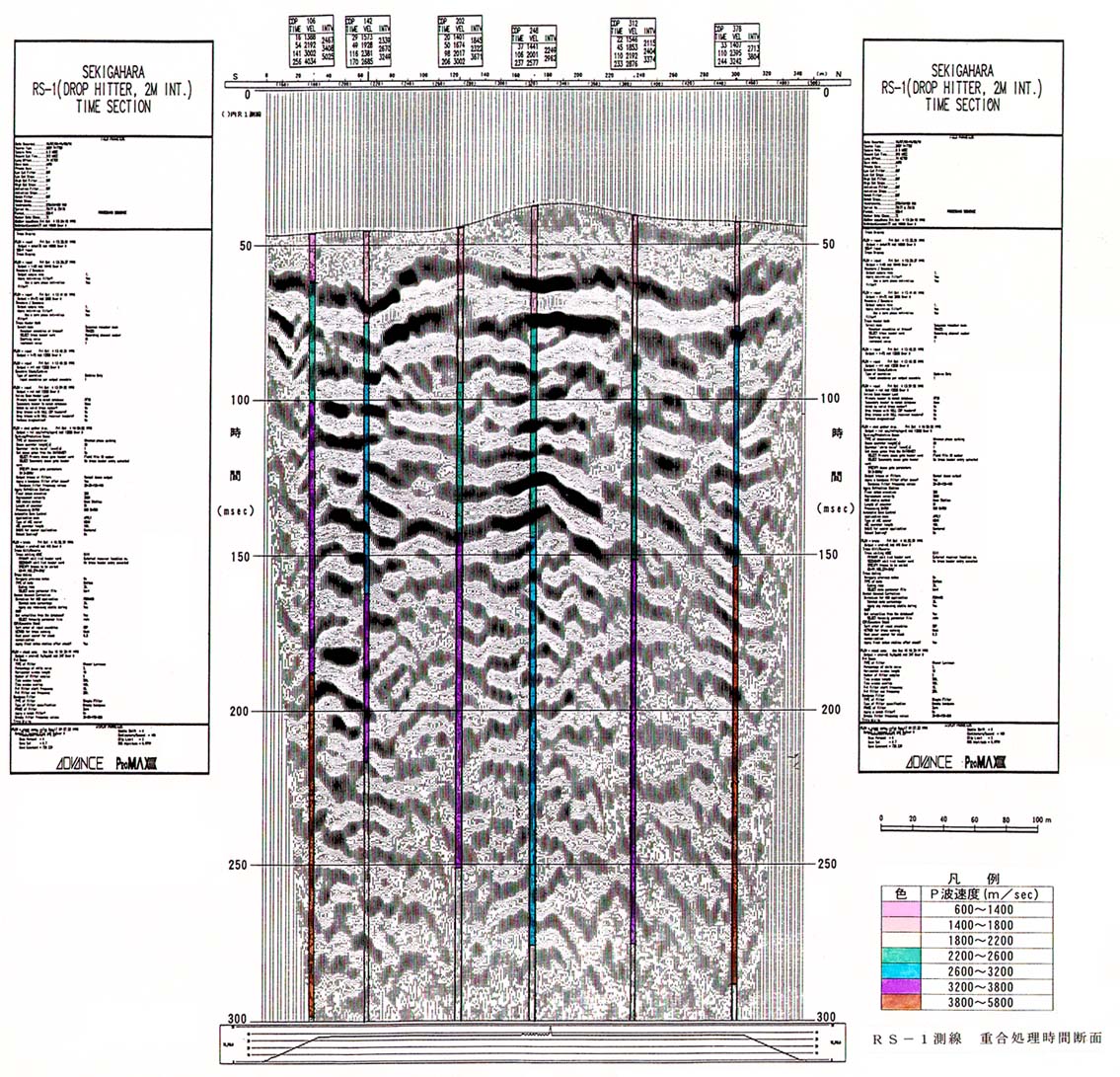

図２−３−１−１０−１ ＲＳ−１測線　重合処理時間断面

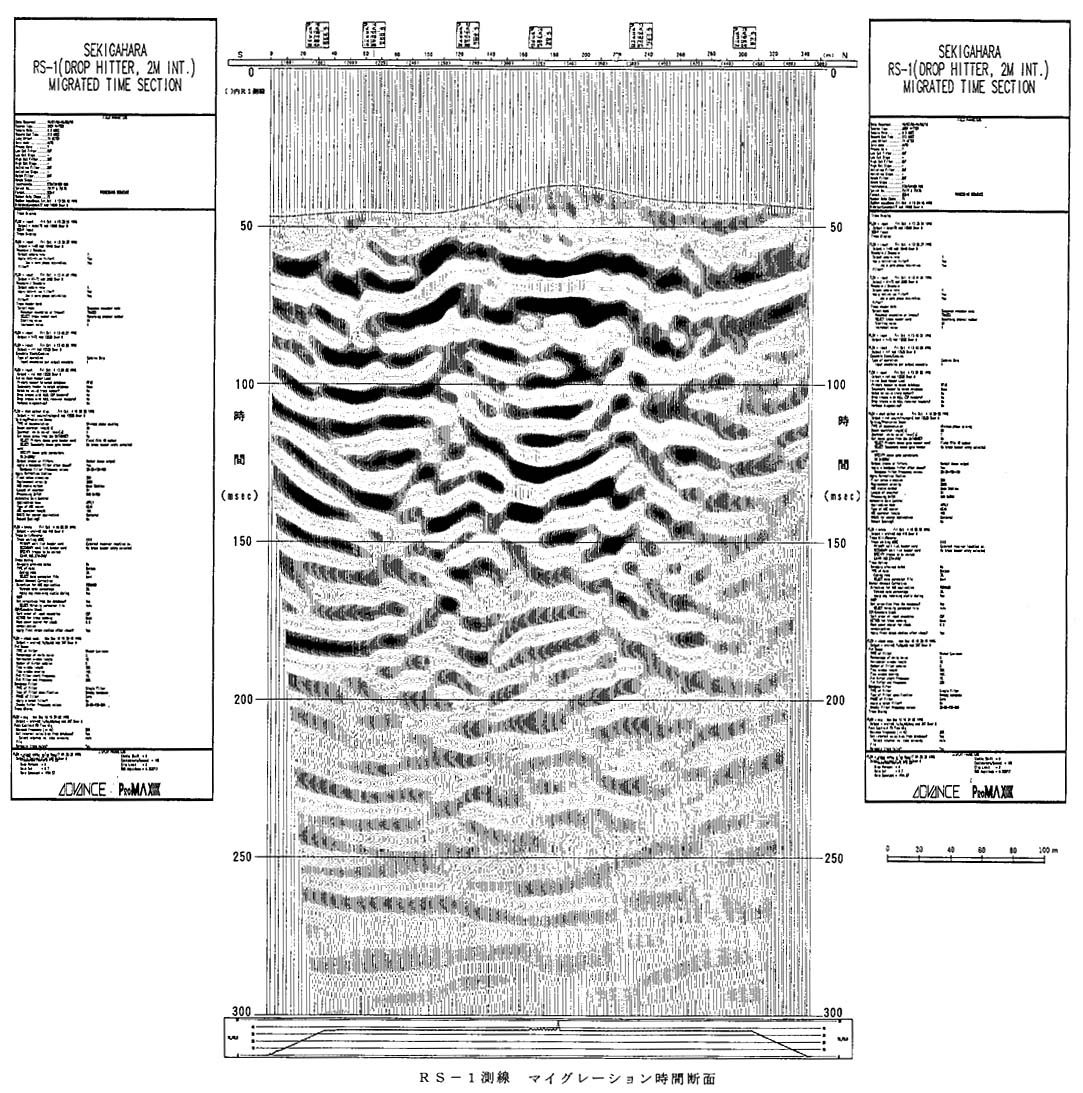

図２−３−１−１０−２ ＲＳ−１測線　マイグレーション時間断面

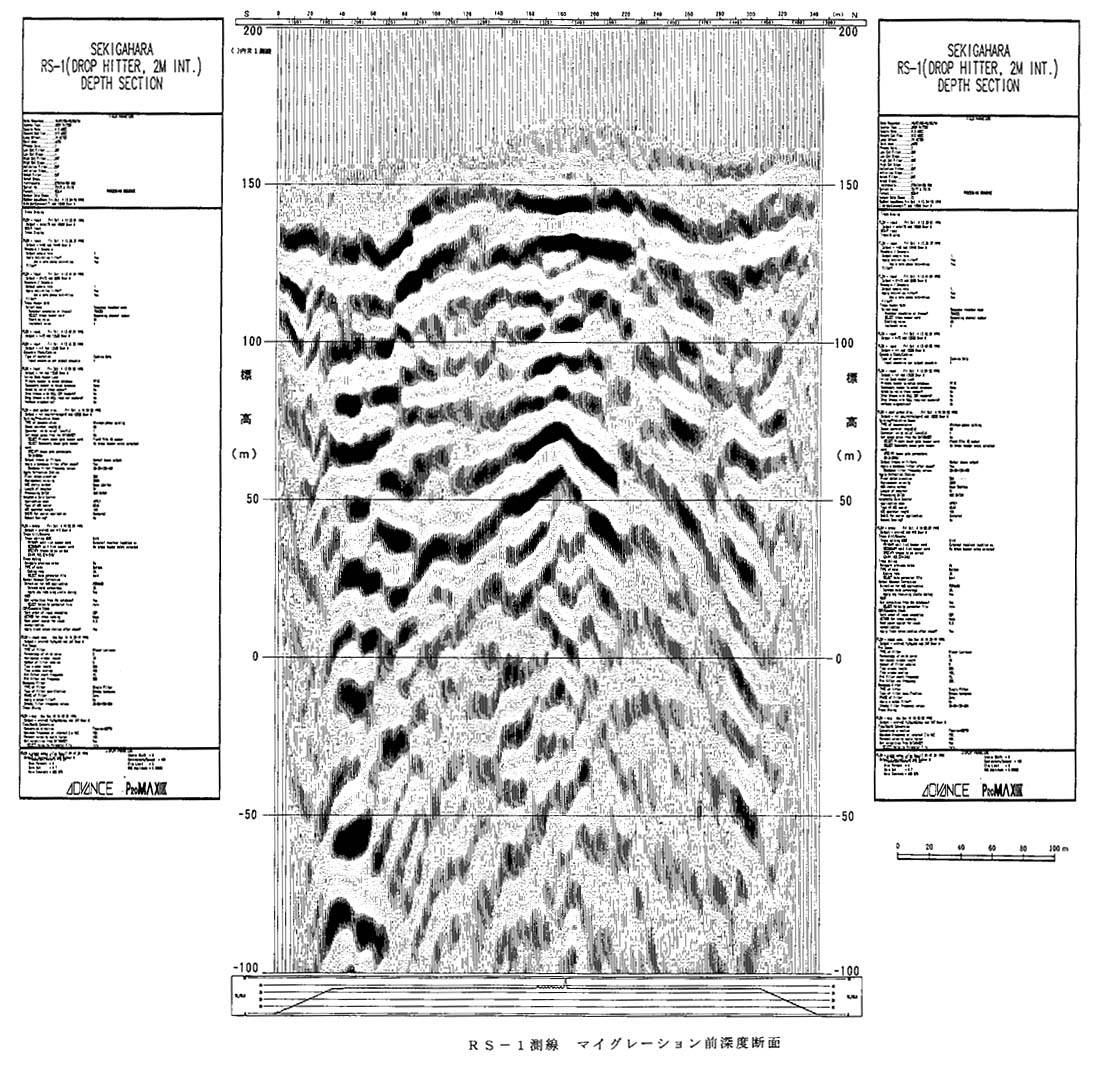

図２−３−１−１０−３ ＲＳ−１測線　マイグレーション前深度断面

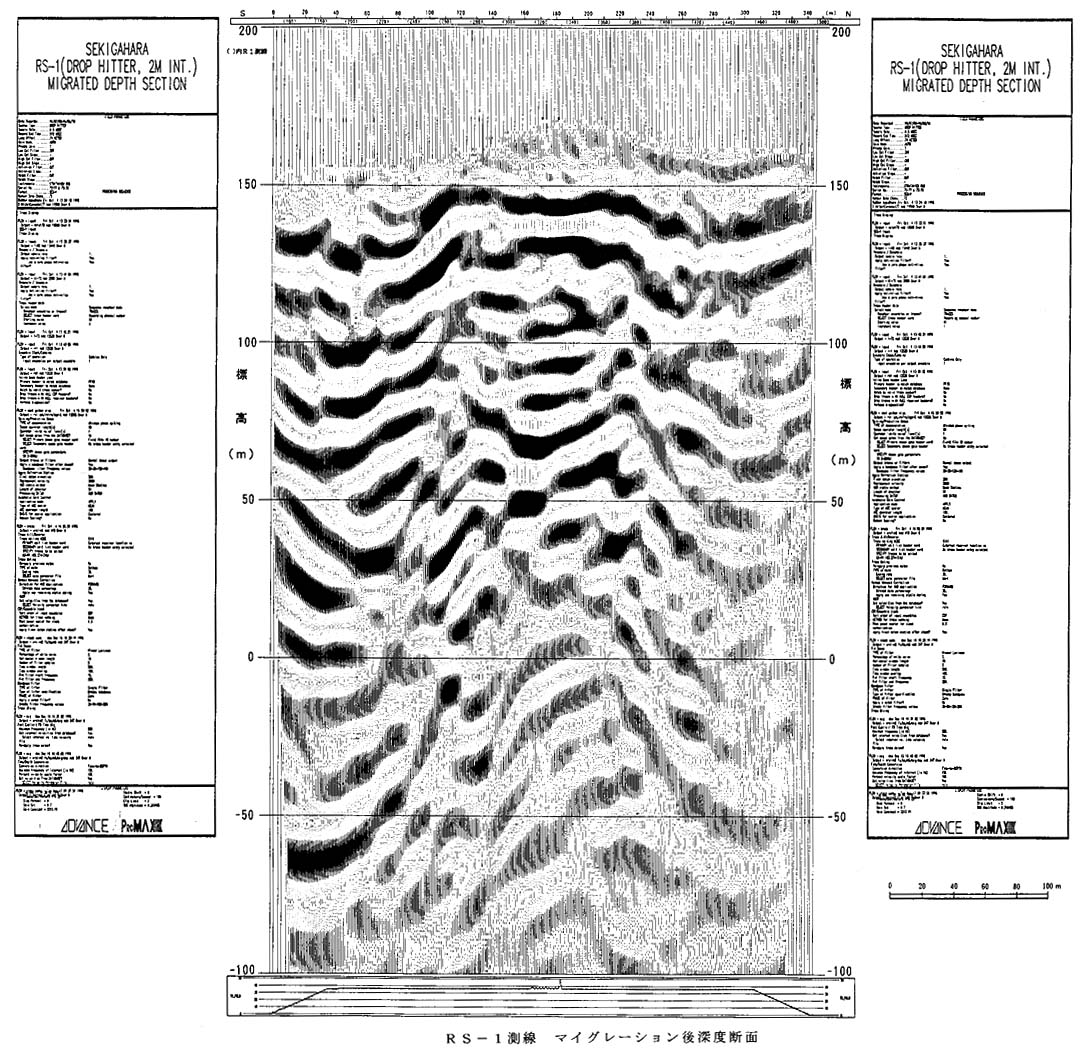

図２−３−１−１０−４ ＲＳ−１測線　マイグレーション後深度断面
