反射法探査は、測線上の断層の位置・地下構造を把握することを目的とし、地表下浅部及び極浅部の探査を実施した。また、垂直変位量の読みとりや伏在断層の有無確認も目的とする。

２）　測線の位置（活断層との関連）、測線長および探査仕様の概要

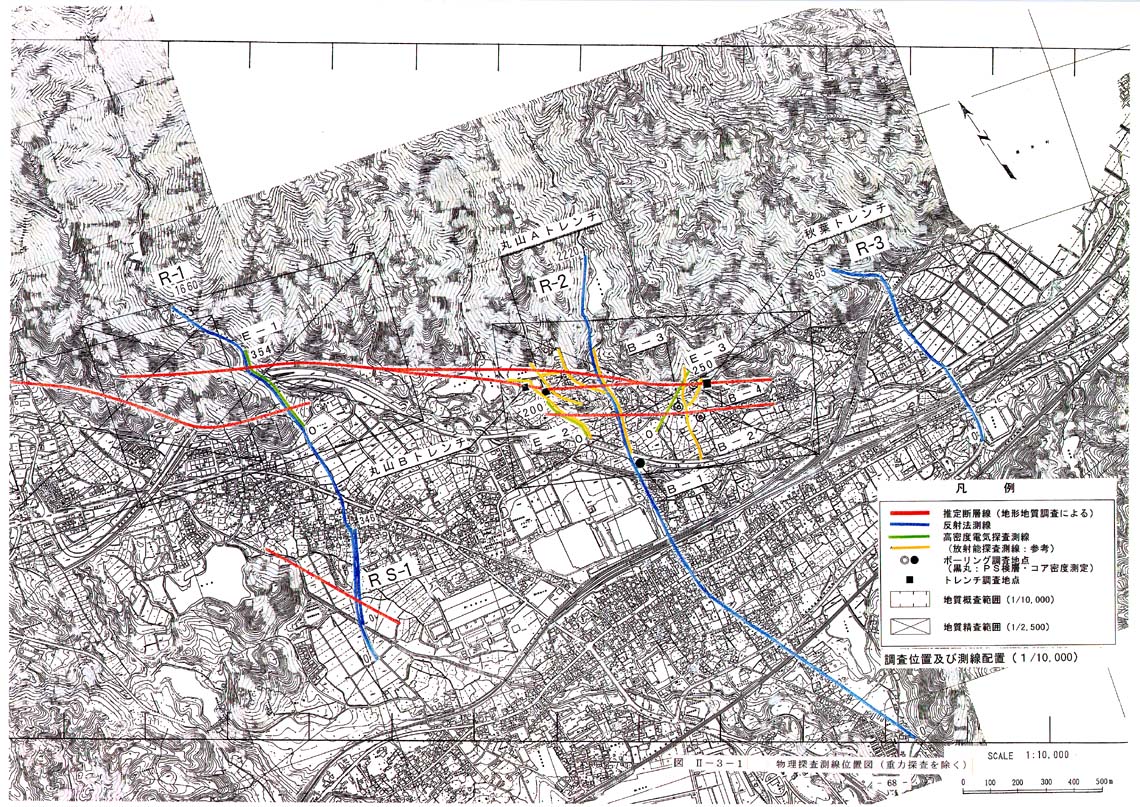

図２−３−１に反射法探査測線を示す。

地形地質調査の結果から、関ヶ原断層は西北西−東南東方向に雁行した１〜３条の断層として推定された。これを基に上記目的を満足する測線を検討し、推定された断層に直交した３測線（Ｒ−１〜Ｒ−３）（総延長４，７４５ｍ）を岐阜県不破郡関ヶ原町にて設定した。

各測線の諸元は以下のとおりである。

�@ Ｒ−１測線

測線位置：（北）笹尾山の西縁〜国道２１号バイパス〜国道３６５号〜（南）関ヶ原製作所西

対象断層：Ｆ−１，Ｆ−３断層及び伏在断層

測線長　：１６６０ｍ

探査深度：５００ｍ程度（基盤岩と東海層群の境界面の形状を明らかにする）

探査仕様：受振間隔５ｍ，起震間隔１０ｍ，震源ミニバイブ

�A Ｒ−２測線

測線位置：（北）小栗毛池〜国道２１号バイパス〜ＪＲ東海道本線〜国道２１号〜ＪＲ東海道新幹線〜（南）十九女湖

対象断層：Ｆ−１，Ｆ−２断層及び伏在断層

測線長　：２２２０ｍ

探査深度：５００ｍ程度（基盤岩と東海層群の境界面の形状を明らかにする）

探査仕様：受振間隔５ｍ，起震間隔１０ｍ，震源ミニバイブ及びドロップヒッター併用

�B Ｒ−３測線

測線位置：（北）皆大神社〜ＪＲ東海道本線（下り）〜国道２１号バイパス〜ＪＲ東海道線〜国道２１号〜（南）山田工業

対象断層：Ｆ−１，Ｆ−２断層の東側延長部及び伏在断層

測線長　：８６５ｍ

探査深度：５００ｍ程度（基盤岩と東海層群の境界面の形状を明らかにする）

探査仕様：受振間隔５ｍ，起震間隔１０ｍ，震源ミニバイブ

また、Ｒ−１測線上では、地形地質調査で発見された相対的南側隆起の断層

（Ｆ−４）の活動性評価を目的とした、極浅層探査仕様で測線長３４６ｍの１測線（ＲＳ−１）を設定した。測線の諸元は以下のとおりである。

�C ＲＳ−１測線

測線位置：Ｒ−１測線上（南区間）

対象断層：南側隆起の断層及び伏在断層

測線長　：３４６ｍ

探査深度：１００ｍ程度（基盤岩と東海層群の境界面の形状を明らかにする。また、東海層群の堆積構造把握）

探査仕様：受振間隔２ｍ，起震間隔２ｍ，震源ドロップヒッター

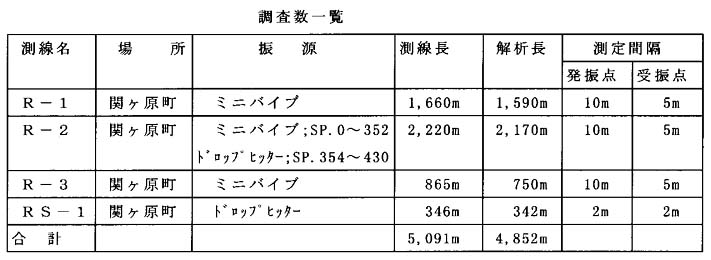

表２−３−１−１に調査数量の一覧を示す。

３） 調査期間

現地調査 ： 平成８年８月２６日 〜 平成８年９月１８日

浅層反射法探査 ： ８月２６日 〜 ９月１５日

極浅層反射法探査： ９月１６日 〜 ９月１８日
