調査結果のまとめと解釈は、次のとおりである。

�@Ｂ−１（反射法測線Ｒ−２近傍）

予想される地層は砂礫・砂主体の段丘堆積物や東海層群であるため、通常工法（ロータリーボーリング）では乱さないコアを高い採取率で取得することが困難であるため、コア採取が可能なロータリーパーカッション工法を採用した。

Ｂ−１孔では採取コア径６０ｍｍで深度１００．０ｍまで掘削した。

全体に礫混じりシルト層、砂礫層、炭化物を含むシルト層の不規則な互層となっている。基盤岩（美濃帯）には着岩していない。

地層区分は、深度５．２０ｍまで砂礫主体で固結度が低いことから段丘礫層と判断した。表層部は盛土であり、深度０．００〜４．３５ｍまでのコアの採取率が悪いため、段丘堆積物との境界深度は不明である。５．２０ｍ以深は層相及び固結度が高いことから東海層群と判断した。

東海層群は層相により、深度５〜１７ｍ：礫混じり砂，１７〜３１ｍ：礫混じりシルト，３１〜１００ｍ：砂礫主体の３区間に区分できる。

深度３５．６７〜３５．７９ｍには、細粒の桃色火山灰が確認され、鉱物組成とガラス屈折率の対比により、Ｂ−２孔の火山灰と対比できることがわかった。

本ボーリング孔を、Ｒ−２反射断面に投影し、反射面と地層の対比を行った結果、反射面は５深度で認められ、その内ボーリング深度３５ｍ付近の火山灰層と５５ｍ付近の地層境界が反射面として対比できるものと考えられる。

また、板たたき震源を用いたダウンホール法による受振点間隔２ｍのＰＳ検層、及び台計りを用いてのコア密度測定を実施した。

結果として、Ｐ波は深度９４ｍ（深度９４ｍ〜１００ｍの６ｍはおもり区間にあたるため測定不可）まで連続的に観測され、Ｓ波は深度４４ｍまではほぼ連続して観測できた。Ｐ波速度構造は０〜２１ｍ：１．４ｋｍ／ｓｅｃ，２１〜４０ｍ：２．３ｋｍ／ｓｅｃ，４０〜５９ｍ：２．７ｋｍ／ｓｅｃ，５９〜９４ｍ：２．２ｋｍ／ｓｅｃである。Ｓ波速度構造は０〜４４ｍ：０．５ｋｍ／ｓｅｃである。

密度は霧吹きにより加湿した湿潤状態で測定しいる。東海層群については多少のバラツキはあるものの２．３〜２．６ｔｏｎ／ｍ３であった。段丘堆積物についてはコア採取率が悪く測定できなかった。

図１−３−４−１　　Ｂ−１ボーリング柱状図（地層区分）

�AＢ−２・Ｂ−３（秋葉・丸山地区でのＦ−２断層の存在確認）

Ｂ−２及びＢ−３孔はロータリーパーカッション工法を採用し、採取コア径６０ｍｍで、それぞれ深度５５．０ｍ，３２．０ｍまで掘削した。

Ｂ−２では、表層５．２８ｍまでが礫層主体で固結度が低く段丘礫層と判断した。５．２８ｍ以深には、固結度が高く、角〜亜角礫を含む砂礫層と礫混じりのシルト層、炭化物を含むシルト層などが不規則な互層となって連続しており東海層群と判断した。東海層群の基底はＢ−２では深度５５ｍ（孔底標高６５．１１ｍ）以深である。

東海層群中の深度２５．００〜３８．９０ｍ付近は、シルトなどの細粒物質が優勢で炭化物や亜炭層を多量に挟む。また、深度４５．４２〜４５．５４ｍには、淡桃色細粒火山灰が確認され、鉱物組成とガラス屈折率対比により、Ｂ−１孔の火山灰と対比できることがわかった。

Ｂ−３では、深度４．９２ｍまでは層相から盛土と判断した。深度４．９２〜９．００ｍには淡褐色のローム質シルト・砂質シルトと砂礫層の互層が堆積しており、固結状況が比較的良く、東海層群と判断した。Ｂ−３の東海層群の基底は、深度９．００ｍ（標高１１９．１９ｍ）である。深度９．００ｍ以深には孔底（深度３２．０ｍ）まで角礫状〜礫混じり粘土状の地層が連続しているが、異質な礫を含まないこと，すべてが角礫であること，から中・古生層（美濃帯）の泥岩〜細砂岩が破砕を受けたものと判断した。

Ｂ−２とＢ−３孔の位置関係は、地形地質調査で推定されたＦ−２断層を挟んで水平距離約７０ｍ（地質構造に対しては水平距離約５０ｍ）離れて、北側がＢ−３，南側がＢ−２である。両孔での、東海層群の基底は高度に５４ｍ以上の高度差が生じていることを示すものであり、この位置に断層が存在し第四紀以降（東海層群堆積時もしくは堆積後）の断層活動が起こっていたことを示唆している。秋葉地区のトレンチ西側で、堆積物の層厚及び基盤の破砕状況確認のために実施したＢ−４では、東海層群の分布は認められなかった。

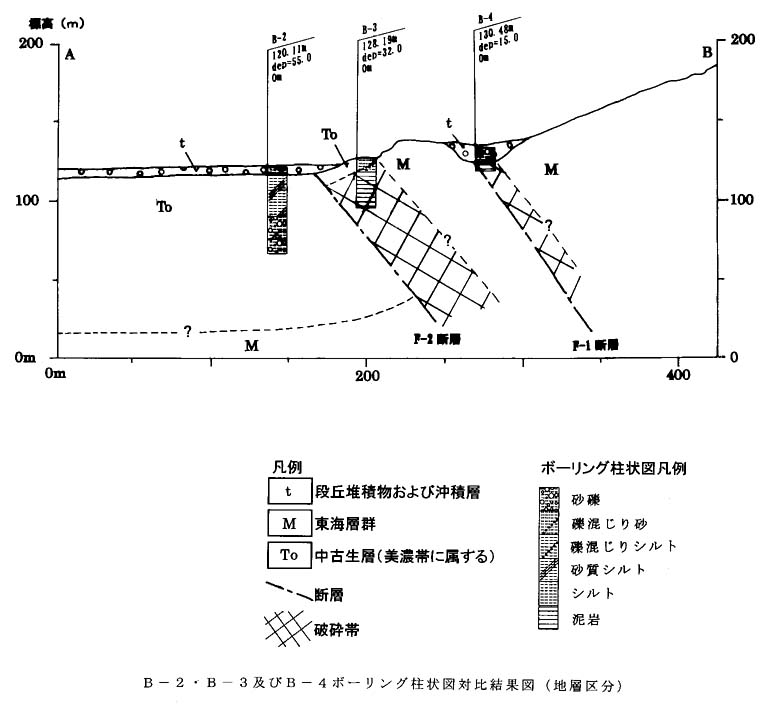

図１−３−４−２　Ｂ−２・Ｂ−３及びＢ−４ボーリング柱状図対比結果図（地層区分）

�BＢ−４（秋葉トレンチ西側基盤深度確認）

Ｂ−４孔では通常工法（φ６６ｍｍロータリーボーリング）を採用し、採取コア径５０ｍｍで、深度１５．０ｍまで掘削した。

このボーリング孔では、秋葉トレンチに見られる河成堆積物が見られる。堆積物の分布深度９．６７ｍまでであり、以深は中・古生層（美濃帯）泥岩となっている。

トレンチの底面は、Ｂ−４孔の深度５ｍ付近であるが、深度７．７５ｍ付近までの地層は、トレンチで確認された地層に対比できる。Ｂ−４孔の深度７．７５〜９．６７ｍまで堆積物はトレンチでは確認されていないものであるが、砂礫層であり、年代測定試料は採取できなかった。

深度９．６７ｍ以深の中・古生層（美濃帯）の泥岩では、深度９．７３〜９．８０ｍ，１０．００〜１０．１５ｍ，１１．４５〜１１．５０ｍ，１２．４５〜１２．５５ｍ，１２．８８ｍ前後，１４．３０〜１４．５０ｍ，１４．７８ｍ付近に粘土化や角礫状の破砕が確認された。

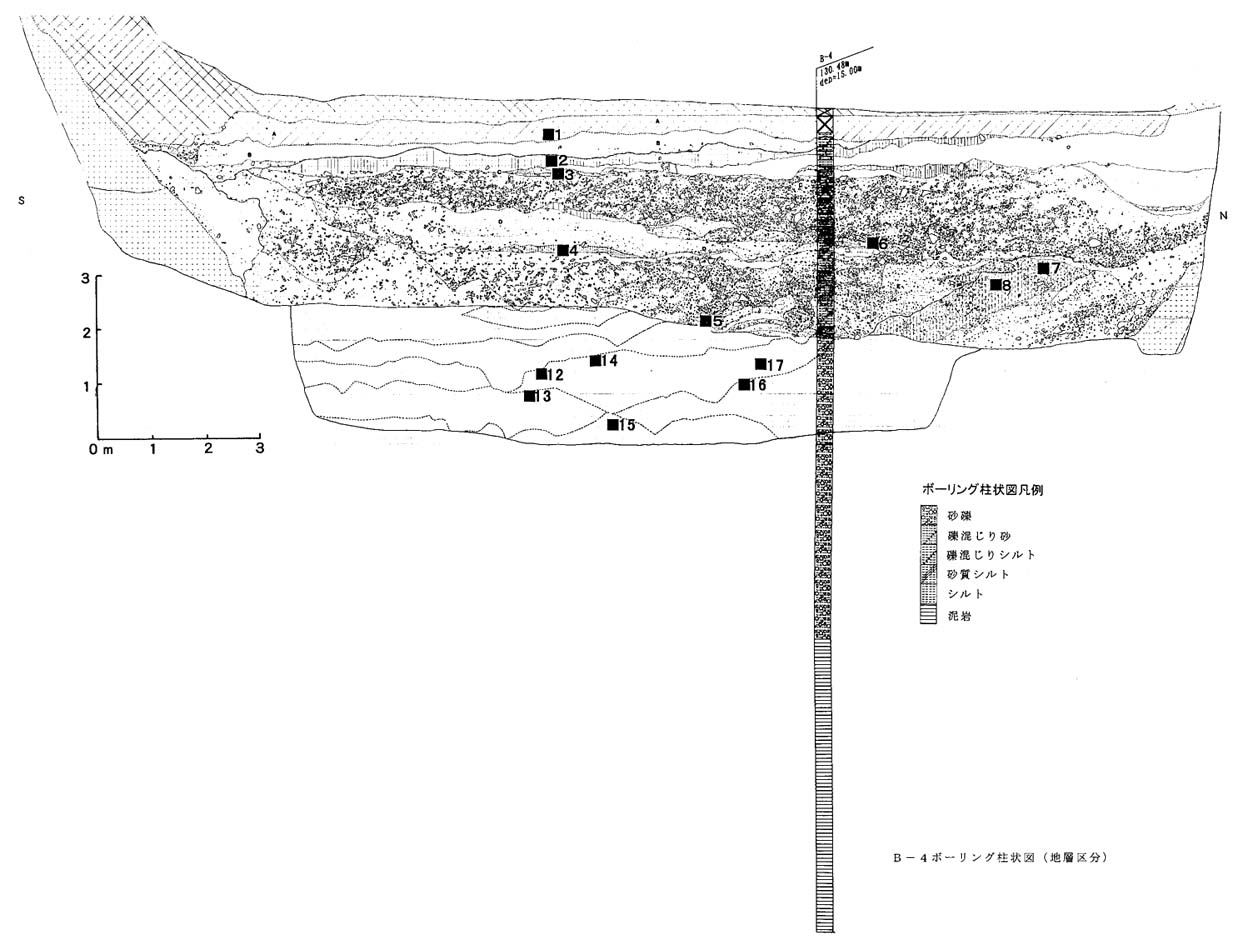

図１−３−４−３　　Ｂ−４ボーリング柱状図（地層区分）
