(1)A測線

@オリジナル波形

巻末に発震点50,100,150,200,250,330,370のオリジナルショットギャザー例を示す。

Aフィルター処理

同様に巻末に、発震点50,100,150,200,250,330,370の静補正、バンドパスフィルター、AGC、デコンボリューション処理を行った結果を示す。フィルターテストを経た後、最終的に用いたパラメータは以下の通りである。

 ・静補正

 最終データムレベル:標高20m

 置換速度:1600m/s

 ・バンドパスフィルター

 通過周波数帯域:30〜80Hz

 ・AGC

 時間ウインドウ:500ms

 ・デコンボリューション(スパイキングデコンボリューション)

 オペレータ長:50ms

 ノイズ:0.1%

B速度解析

各種フィルター処理を施した結果にCDPソーティングを行った後、速度解析を行った。速度解析を実施したCDP番号は、「146,229,340,409,516,668,757,936,1036,1134,1218,1365,1504」の13CDPである。巻末に速度解析の結果得られたスタック速度モデルを示す。

Cマイグレーション

マイグレーションは、速度解析で得られたスタック速度をスムージングした速度モデルを用いて行った。

DTVG

ここで用いたTVG処理は、時間とともに増幅ゲインをdbスケールで一様に大きくする手法を用いた。勾配は9db/secである。

EF−Xdecon

ここでは、Winer−Levinson法による予測フィルターを用いた。フィルター計算条件は以下の通りである。

 ・トレースウインドウ長:100

 ・時間ウインドウ長:1600ms

 ・フィルター長:10

 ・周波数:0〜50Hz

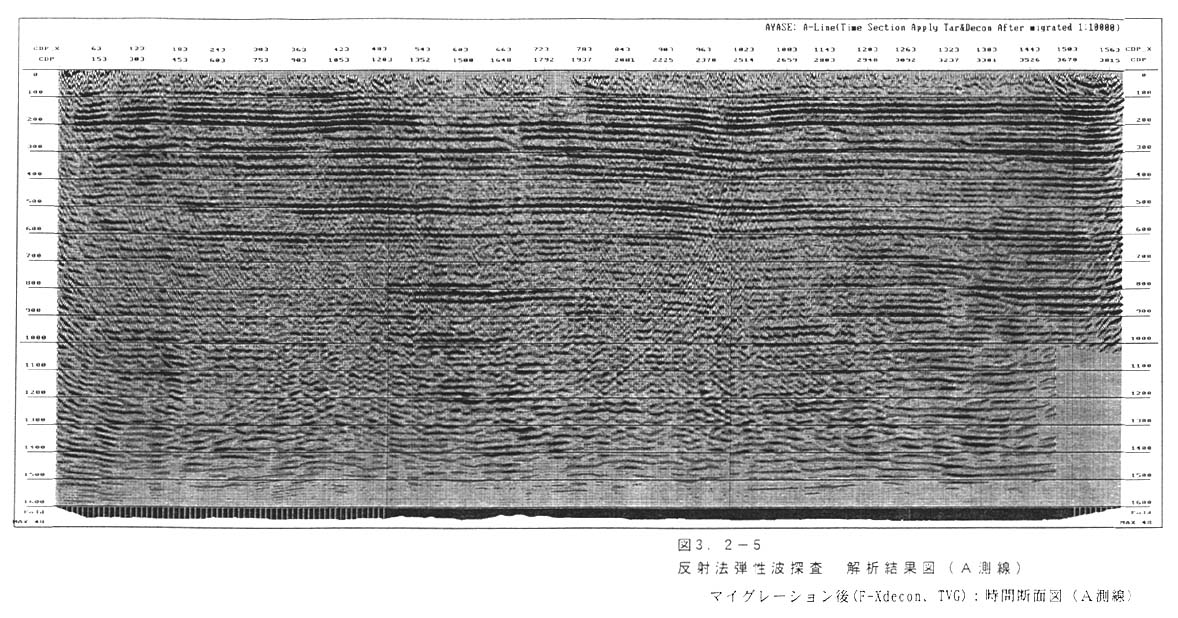

図3−2−5に解析結果(マイグレーション後の時間断面にTVGとF−Xdecon処理を実施した結果)を示す。なお、CDPスタック後、マイグレーション後の時間断面は巻末に示す。

F深度変換

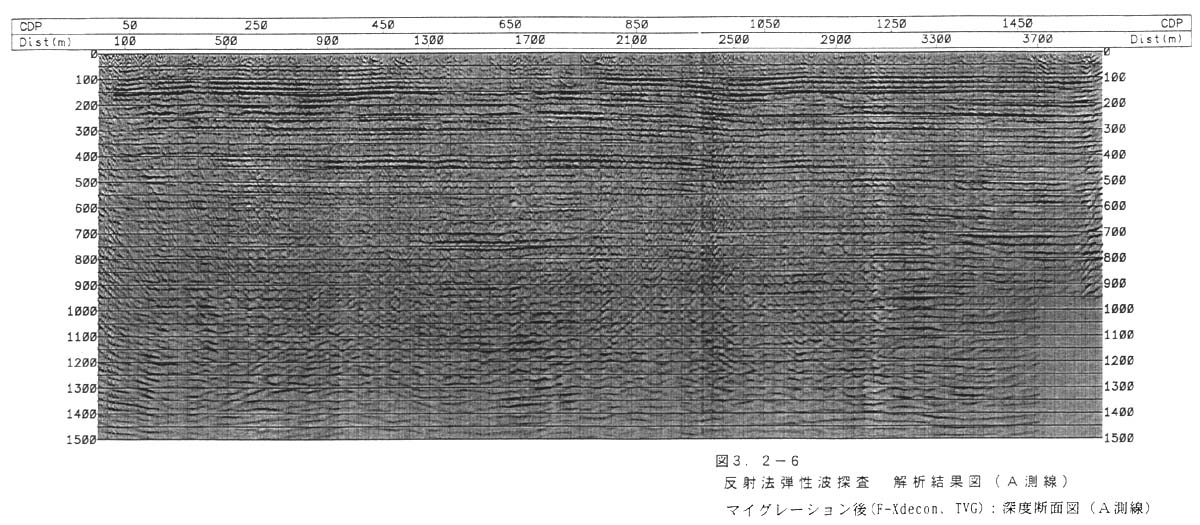

図3−2−6に深度変換後の解析結果(TVGとF−Xdecon処理後のマイグレーション後の時間断面に対して深度変換を実施して求めた深度断面)を示す。深度変換には、VSPで得られた速度値、反射法データの速度解析で得られた速度値、ならびに当地の地質条件を考慮し、水平成層の速度モデルを用いた。

具体的には、RMS速度値として、

0〜100ms:1500m/s

 〜200ms:1600m/s

 〜500ms:1700m/s

 〜800ms:1800m/s

 〜1100ms:1900m/s

 〜1600ms:2000m/s

を用いた。

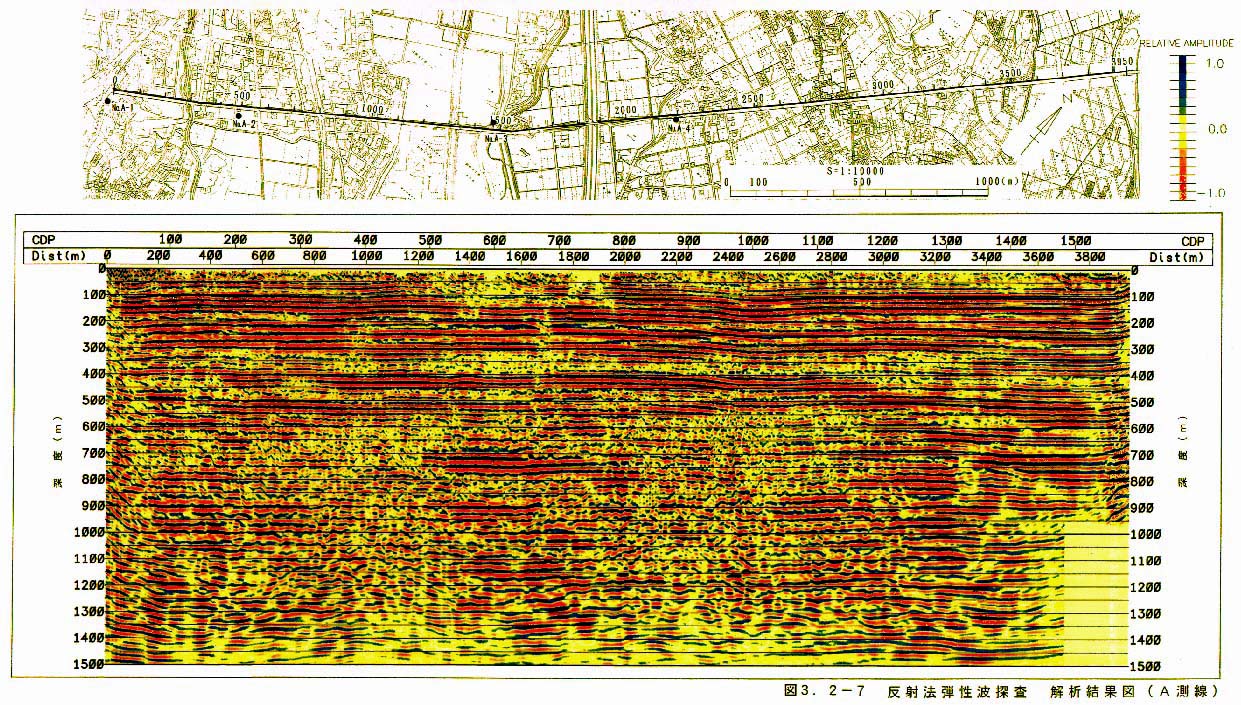

図3−2−7は、最終断面である図3−2−6をカラー表示した断面である。
