表３−２−１に探査の仕様を示す。

本探査では、発震装置として重錘落下型震源装置を用いた。この震源は、約４００ｋｇの重錘を油圧装置を用いて約１〜３ｍつり上げた後に、これを地面上に落下させ、地震波を発生させるものである。

受振器は固有周波数１０Ｈｚ、１２連のジオフォンストリングスを用いた。

データ収録装置としてはＯＹＯ Ｇｅｏｓｐａｃｅ社製のＤＡＳ−１を用いた。ＤＡＳ−１は、シグマデルタ方式のＡ／Ｄ変換器を搭載した地震探査装置で、２４ビットという高い分解能を有する。本探査の観測に使用した機器の一覧を表３−２−２にまとめる。

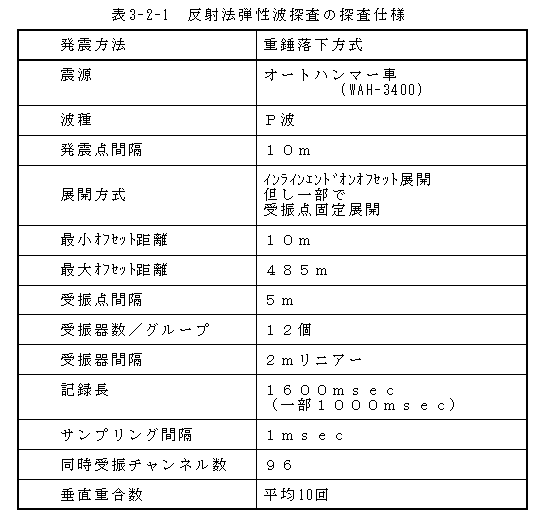

表３−２−１　反射法弾性波探査の探査仕様

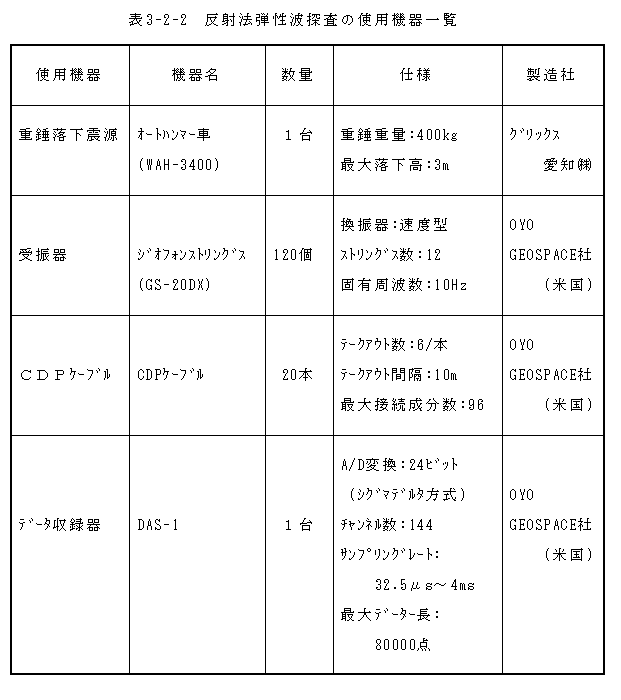

表３−２−２　反射法弾性波探査の使用機器一覧
