3-4-4 波形処理

①初期処理

波形処理のうち最も重要な処理は、パルスの短縮、短い周期の多重反射の除去、スペクトルの平滑化、等を目的に実施するデコンボリュ-ションである。この処理を良好にするため、次の前処理を実施した。

・プレフィルタリング…再帰型のフィルタ-を用い、位相特性は次の位相補償でてミニマムフェ-ズに直した。

・位相補償…デコンボリュ-ションが有効に働くためには、トレ-スがミニマムフェ-ズ特性であることが条件の一つである。測定系でもっともこの条件を満たさないものは、探鉱機のフィルタ-の位相特性である。これをミニマム位相特性に戻すフィルタ-を設計し、補償を行った。

・振幅補償…次の2段階に分けて実施した。

A.全トレースよりオフセット距離(震源-受震器間距離)別に振幅の時間減衰特性を統計的に求め、この特性の逆数で振幅補償を行った。

B.次に各トレース別に、所望のゲ-ト幅で平均振幅の時間変化を求め、振幅補償を行った(AAC)。

②デコンボリュ-ション

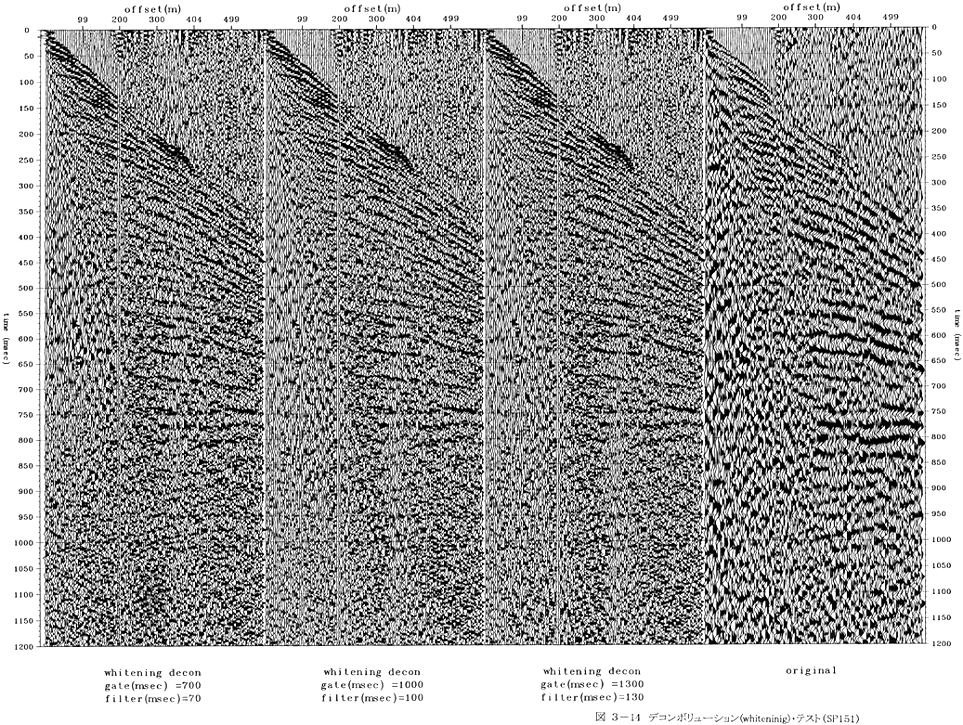

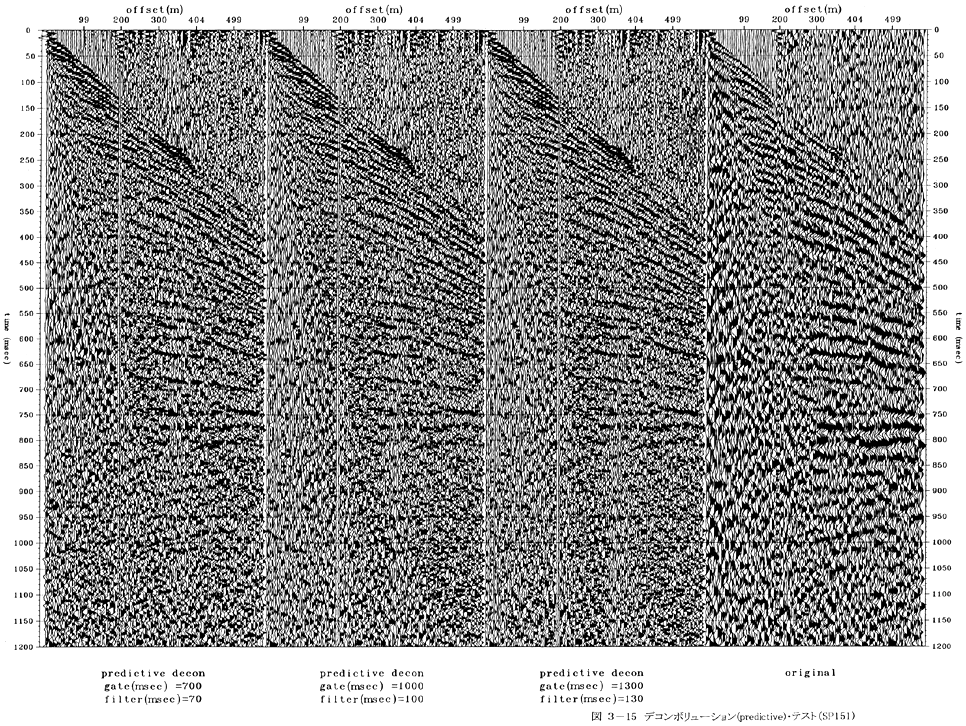

自己相関演算のゲ-ト長1000msec、フィルタ-長100msec、ホワイトノイズ3%、予測長3msec~7msec のタイム・バリアント型プレディクティブ・デコンボリュ-ションを用いた。デコンボリュ-ションテストを図3-14図3-15に示す。
