2−5−7 重合およびマイグレ−ション・深度変換

@ミュ−ト・重合

  速度解析で得た速度分布を用いてNMO補正し,ミュ−ト後,重合を行った.

Aタイムバリアントフィルタ−

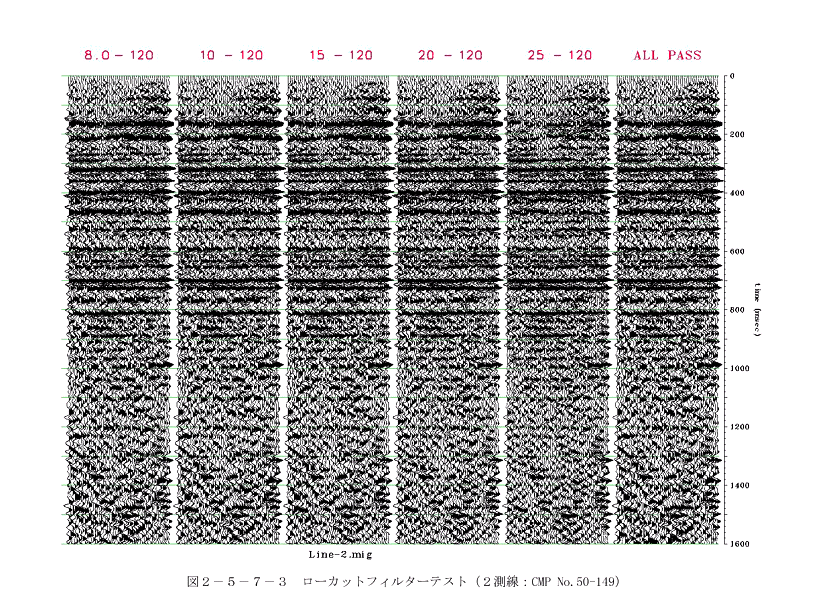

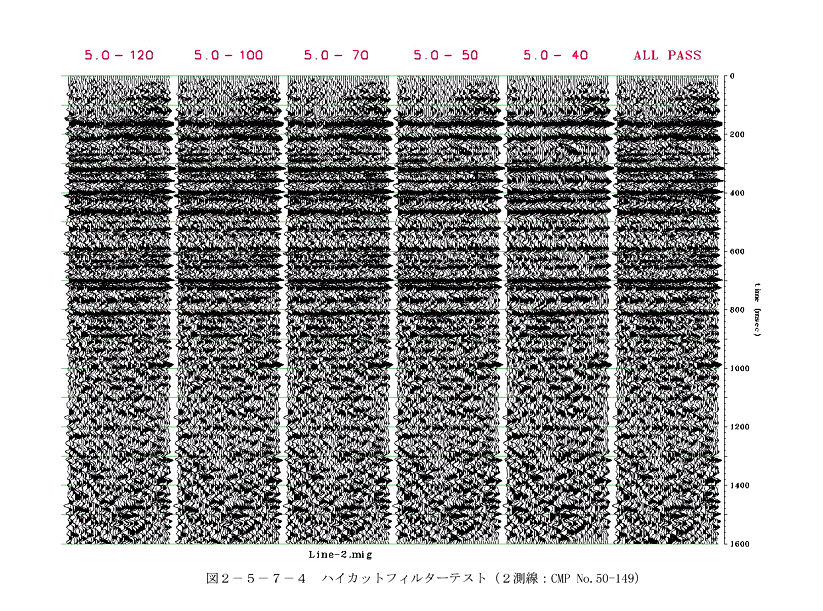

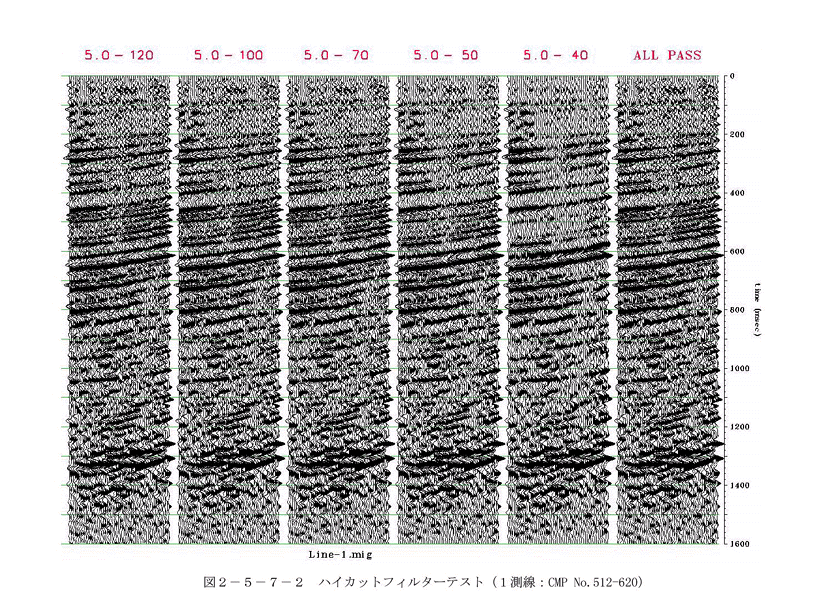

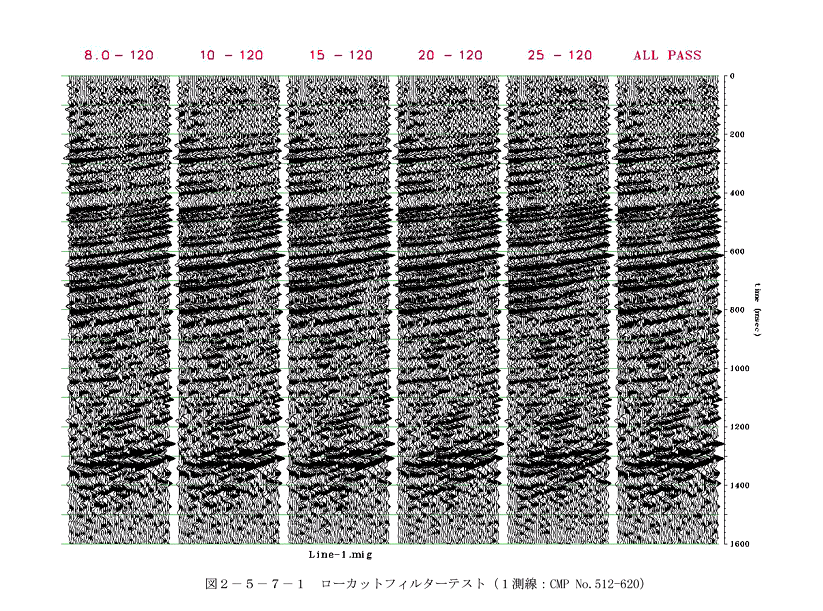

   重合後の時間断面について周波数解析(フィルタ−テスト)を行い,タイムバリアントフィルタ−を定めた.フィルタ−テストを図2−5−7−1図2−5−7−2図2−5−7−3図2−5−7−4に示す.

Bマイグレ−ション

   重合後時間断面を水平方向の速度分布が均一なストレッチ断面(深度方向には速度変化を認める)に変換した後,波動場補外法(位相移動によるイメ−ジングと下方接続)によるFKマイグレ−ションを行った.

C深度変換

   マイグレ−ション後の時間断面を,マイグレ−ションに用いたRMS速度より求めた平均区間速度を用いて深度変換した.
