2−5−6 波形処理結果

以上の波形処理を行った結果の例を,A測線について次の100%断面図(1重合断面図)で示す.

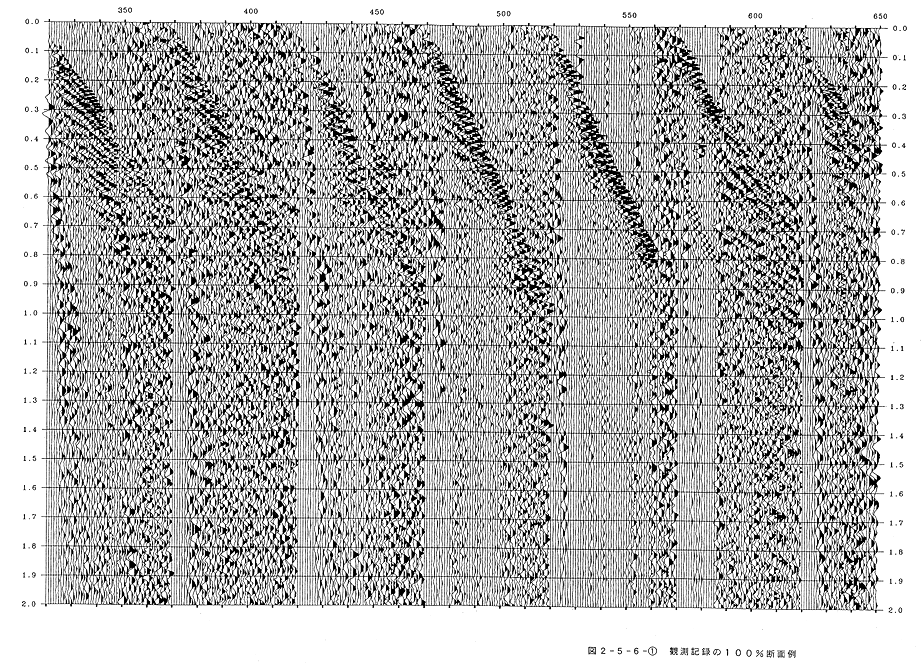

   図2−5−6−1 観測記録の100%断面図

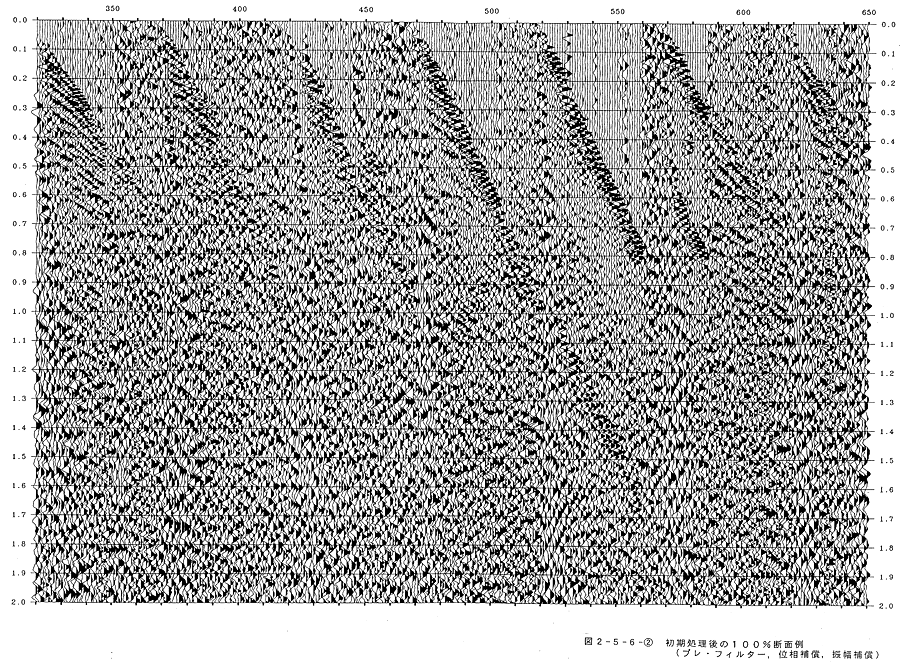

   図2−5−6−2 初期処理および静補正後の100%断面図

          (プレ・フィルタ−,位相補償,振幅補償,表層静補正,残留静補正)

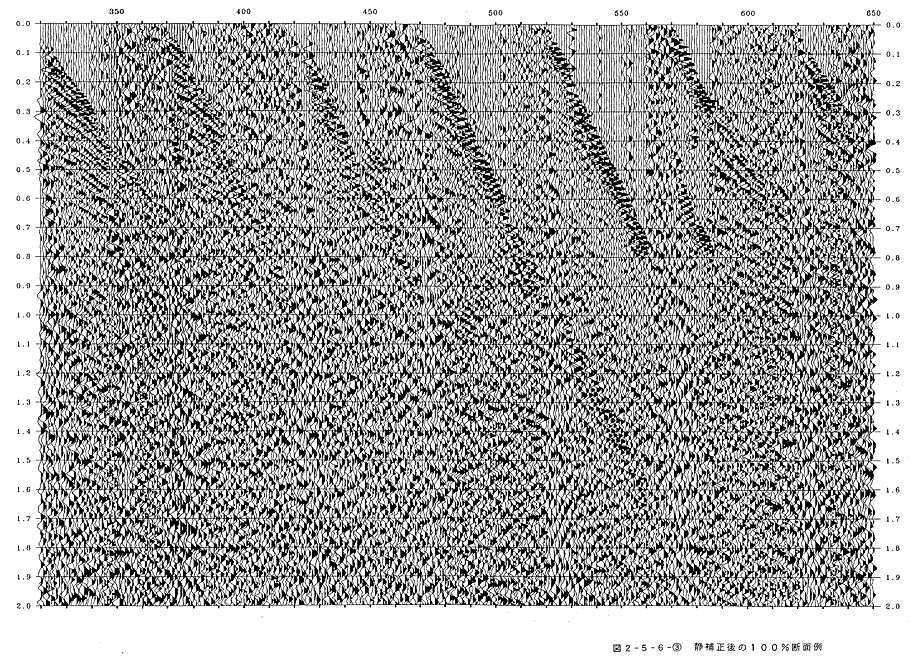

   図2−5−6−3 静補正後の100%断面図

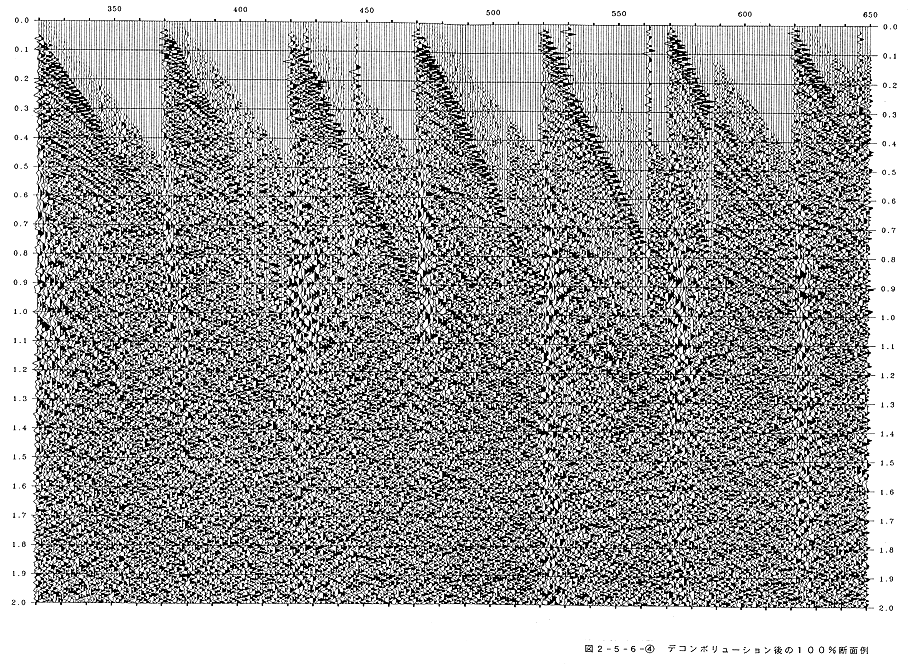

   図2−5−6−4 デコンボリュ−ション後の100%断面図

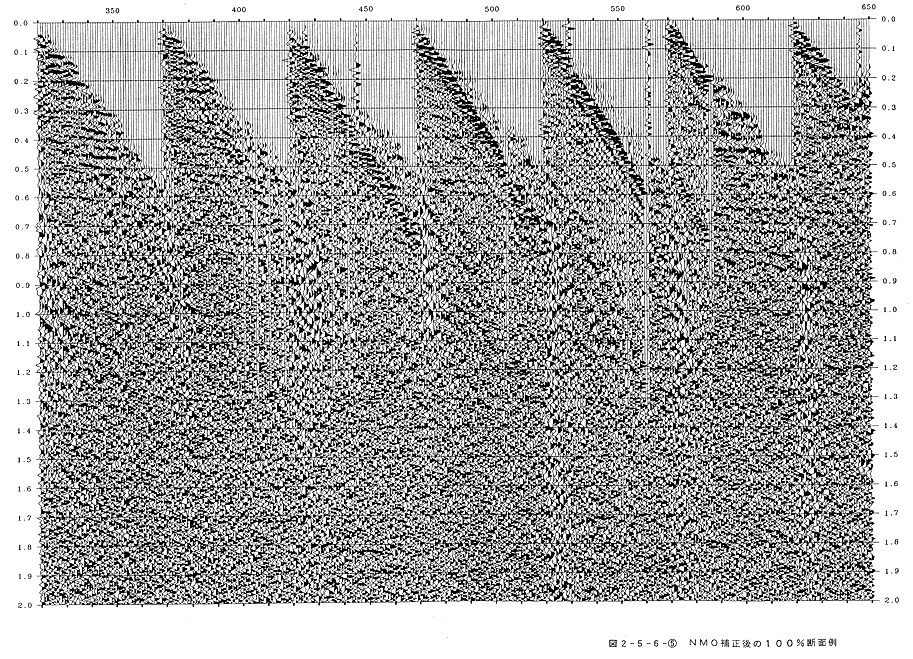

   図2−5−6−5 NMO補正後の100%断面図
