ｲ．表層の速度層厚は変化が激しいため，表層を通過する時間は震源・受震点により様々である．これをできるだけ一定にする．

ﾛ．表層と第２層との速度差は一般に大きいため，解析上仮定している直線波線から外れる．これを補償する．

ﾊ．震源・受震点の標高差による影響を除去する．

等である．静補正として以下の４種の補正を各処理段階で実施した．

ａ．表層静補正 　　　

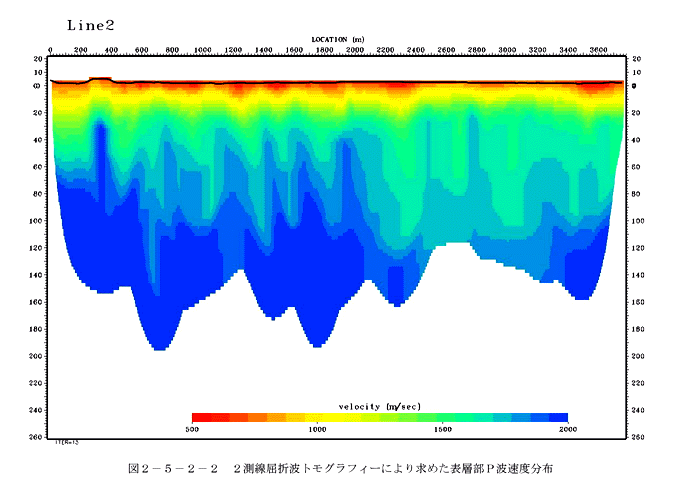

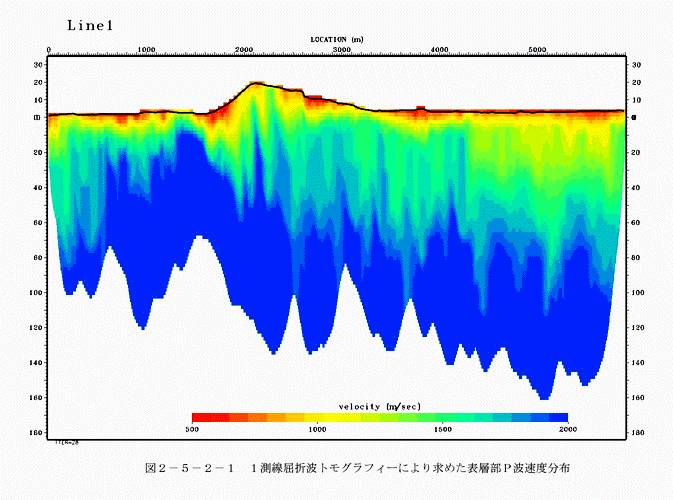

一般的には屈折法により表層をはぎ取る方法が用いられるが，特に，ミラ−ジ的な速度変化を示すような速度構造地盤では，必ずしも精度の高い補正値を得られるとは限らない．今回は，「屈折波を用いたトモグラフィ−」により静補正値を算出し，表層に起因する乱れを補正した．この処理の手順は次の通りである．図２−５−２−１、図２−５−２−２にこの解析の結果を示す．

ｲ． 観測波形よりＰ波の初動走時を読み取る．

ﾛ． 差分格子点に適当な初期速度分布値を与える．

ﾊ． アイコナ−ル法により，ある震源点で起震した場合の各格子点の初動走時を計算する．

ﾆ． 初動走時分布をもとに波線を求める．

ﾎ． 各波線の観測走時と計算走時の比を修正係数とし，波線周辺の格子点に記憶する．

ﾍ． ﾊ．〜ﾎ．を全震源点についておこなう．

ﾄ． 格子に配られた修正係数をもとに新たな速度分布を算出する．

ﾁ． ﾊ．〜ﾄ．を収束するまで繰り返す．

ｂ．残留靜補正

ＮＭＯ補正後に，最大値を１２ｍｓｅｃに制限した自動残留靜補正解析を行った．

ｃ．ＣＭＰアンサンブル内での標高靜補正

ＮＭＯ補正前に，各アンサンブルごとにその平均標高までの標高差補正を行った．なお，補正速度は１５５０ｍ／ｓｅｃを用いた．

ｄ．重合後標高補正

マイグレ−ション，深度変換後に各ＣＭＰの平均から基準標高（ＥＬ．５０ｍ）までの標高補正を行った．また，時間断面図のプロットの際も，地表平均標高（ｆｌｏａｔｉｎｇ ｄａｔｕｍ）から基準標高までを，１５５０ｍ／ｓｅｃの速度を仮定して，標高補正を実施した．
