2−4 使用機器

@ 震源:バイブレ−タ− (IVI−Y2400)

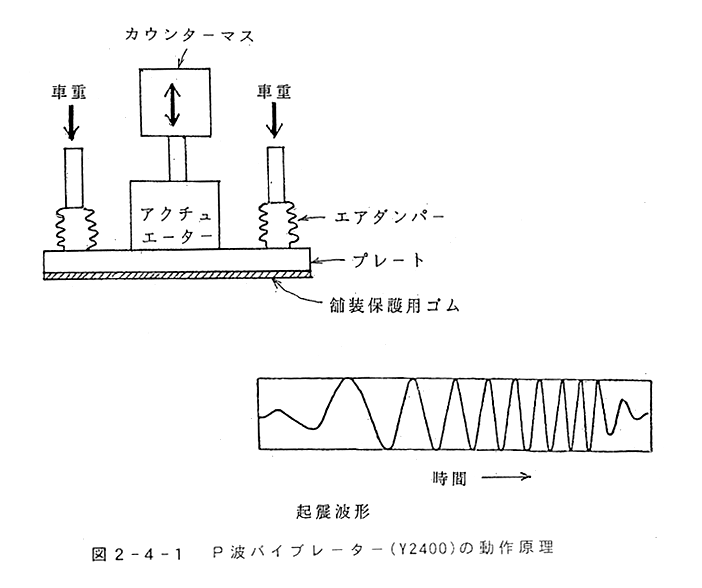

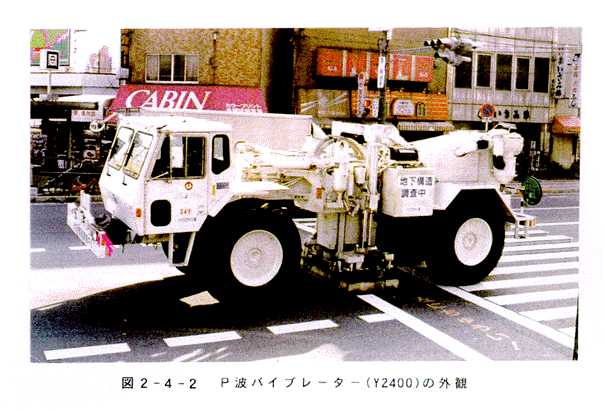

  バイブレ−タ−の動作原理を図2−4−1,外観を図2−4−2に示す.

  起震を行う場合には,まず車体中央のプレ−トを地面に下ろし,これに車重の大部分(約13トン)をかけて地面に圧着する.この際,車体とプレ−トの間にはエア・ダンパ−を 挟んでいるため,鉛直な上載圧は加わるが震動は遮断される.

  次に,プレ−ト上のアクチュエイタ−でカウンタ−マス(3トン)を上下に揺すると,その 反力がプレ−トを介して地面に伝わり地盤を震動させる.以下にバイブレ−タ−の諸元を示す.

  ・起震可能周波数範囲 4〜250Hz

  ・全 長       8.16m

  ・全 幅 2.46m

  ・全 高 3.4m

  ・重 量  17ton

<バイブレ−タ−を用いた探査(バイブロサイス)の原理>

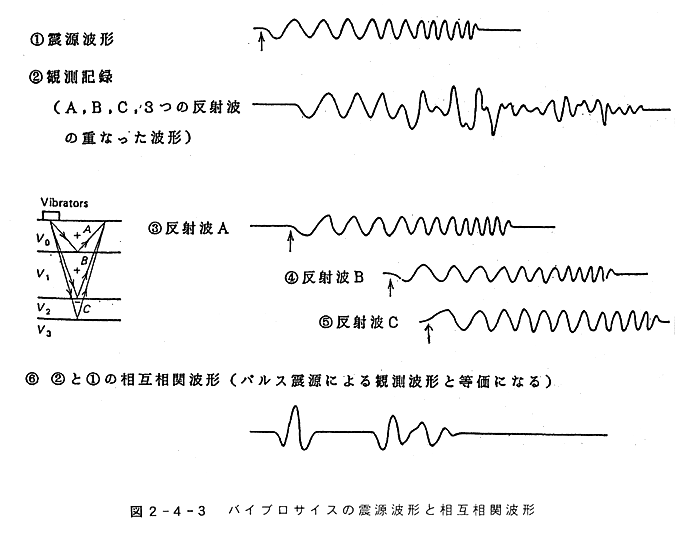

a. バイブレ−タ−で低い周波数から高い周波数まで徐々に周波数が遷移(スウィ−プ)する波形で起震する(図2−4−3、@).なお発生する波の振幅は,速度振幅が一定となるように再帰的に制御する.

b. 反射波は図2−4−3、B〜Dに示すように,ダイナマイトなどのパルス震源と異なり,震源波形(@)の初動時刻・振幅・位相をずらした波形となる.したがって観測波形は図2−4−3、Aに示す様に,これらを重ね合わせた複雑な波形となる.

c. 観測終了後,震源波形(@)と観測波形(A)の相互相関関数を計算する.この結果は図2−4−3、Eに示すように,ダイナマイトなどのパルス震源と等価な記録となる.

<バイブロサイスの特徴>

a. 起震エネルギ−が大きく,深度3000m以上の探査が可能である.

b. 低い出力のエネルギ−を継続して出す震源機構のため,環境への影響が少ない.

c. 起震周波数範囲を選択できるため,所望の周波数帯域の観測が可能である.

d. 可搬性に優れており,作業効率が高い.だだし,やや車両のサイズが大きい

   (L=8.16m,W=2.45m)ため,進入できる道路が限られるのが問題である.

A テレメトリ−型探鉱機(G・DAPS−3;地球科学総合研究所開発)

  地震計からのアナログ入力デ−タをA/D変換し,デジタルMTに出力する装置である.この装置の特徴として,IFP機能(フロ−ティングポイントでA/D変換する)を持つこと, テレメトリー探鉱機であること(リモートユニット内で前置増幅,フィルタ等の処理を 行い,A/D変換された後のデジタルデータをケーブルを通じてレコーディングユニットへ送るタイプの探鉱機),内部でコリレーションをとれることが挙げられる.主な諸元を以下に示す.

・チャンネル数 最大 8192ch/16ライン

               516ch/ライン

・サンプリング間隔 8192ch 0.5−4msec

             4096ch 0.25msec

             2048ch 0.125msec

・ノイズエディット付き分散スタッカー(オプション)

・テ−プ出力書式    segy or segd format

                6250/1600 bpi レコ−ディング

・ファイバオプティック/ツイストペア併用

・RSUパラメーターのリモートコントロール

・タッチディスプレーによる容易なオペレーション

・リモートシステムテスト機能

          ジオフォン,ラインテスト

          パワー,RSU内温度測定

          RSUアナログ適正テスト

・ライン展開,テスト結果のカラーグラッフィック表示

・データ解析及びQC用データ処理

B 受震器(SM−7;SENSOR I/O)

  受震器は,固有周波数10Hz,9個グループ/セットの速度型地震計を用いた.

C その他の主な機材

・スウィ−プ・ジェネレ−タ− 〜 ADVANCE II (PELTON)

・遠隔爆破装置 〜 SSS−202 ENC.,DEC. (I/O)

・無線機 〜 10W VHF (日本無線),1W VHF (日本無線)
