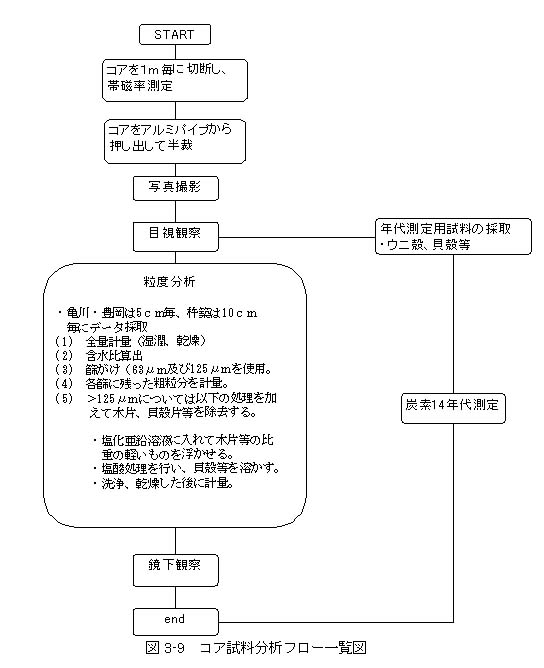

図３−９　コア試料分析フロー一覧図

写真３−１２　コア試料分析作業状況（粒度分析）

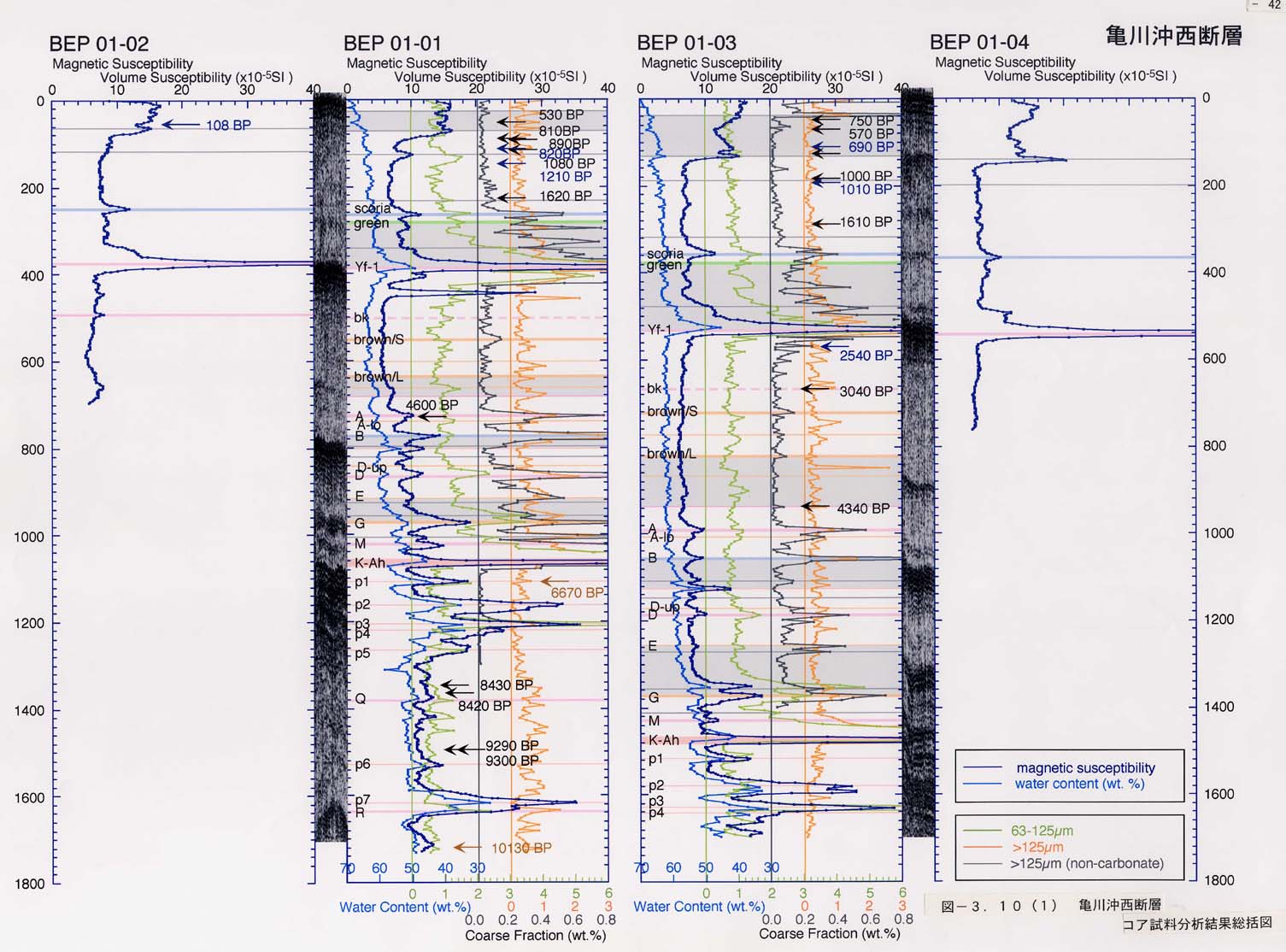

図３−１０−１　亀川沖西断層コア試料分析結果総括図

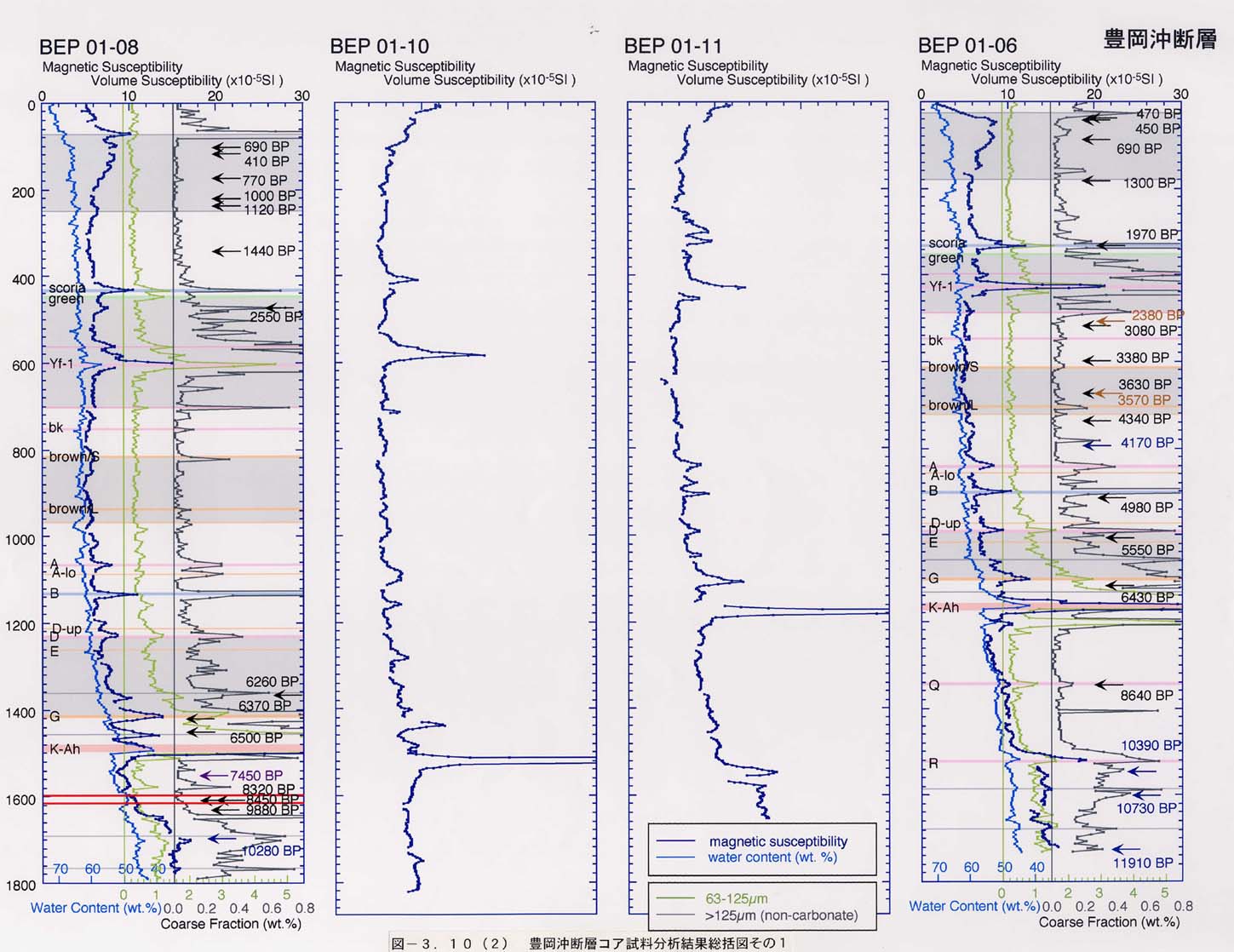

図３−１０−２　豊岡沖断層コア試料分析結果総括図その１

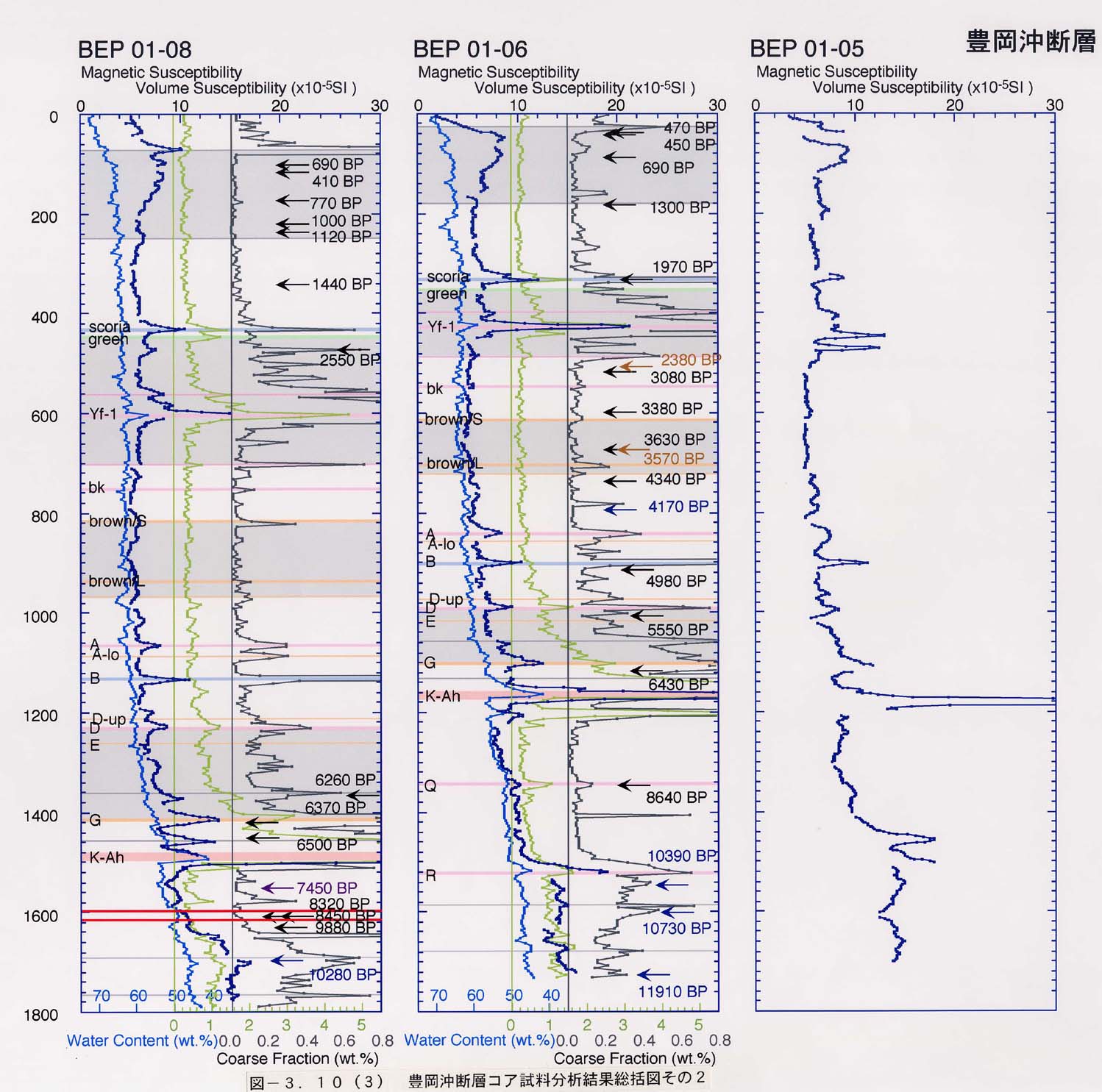

図３−１０−３ 豊岡沖断層コア試料分析結果総括図その２

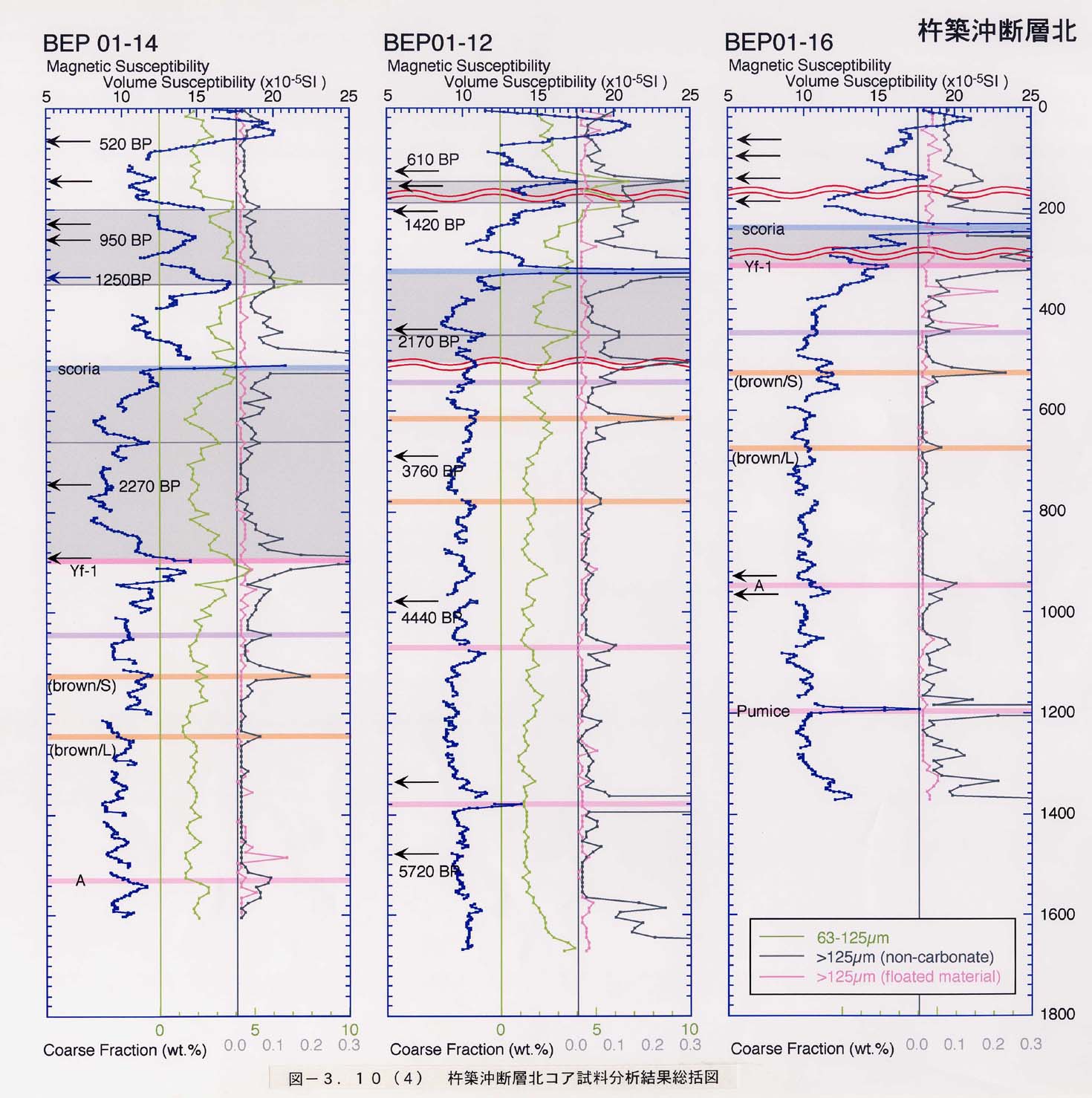

図３−１０−４　杵築沖断層北コア試料分析結果総括図

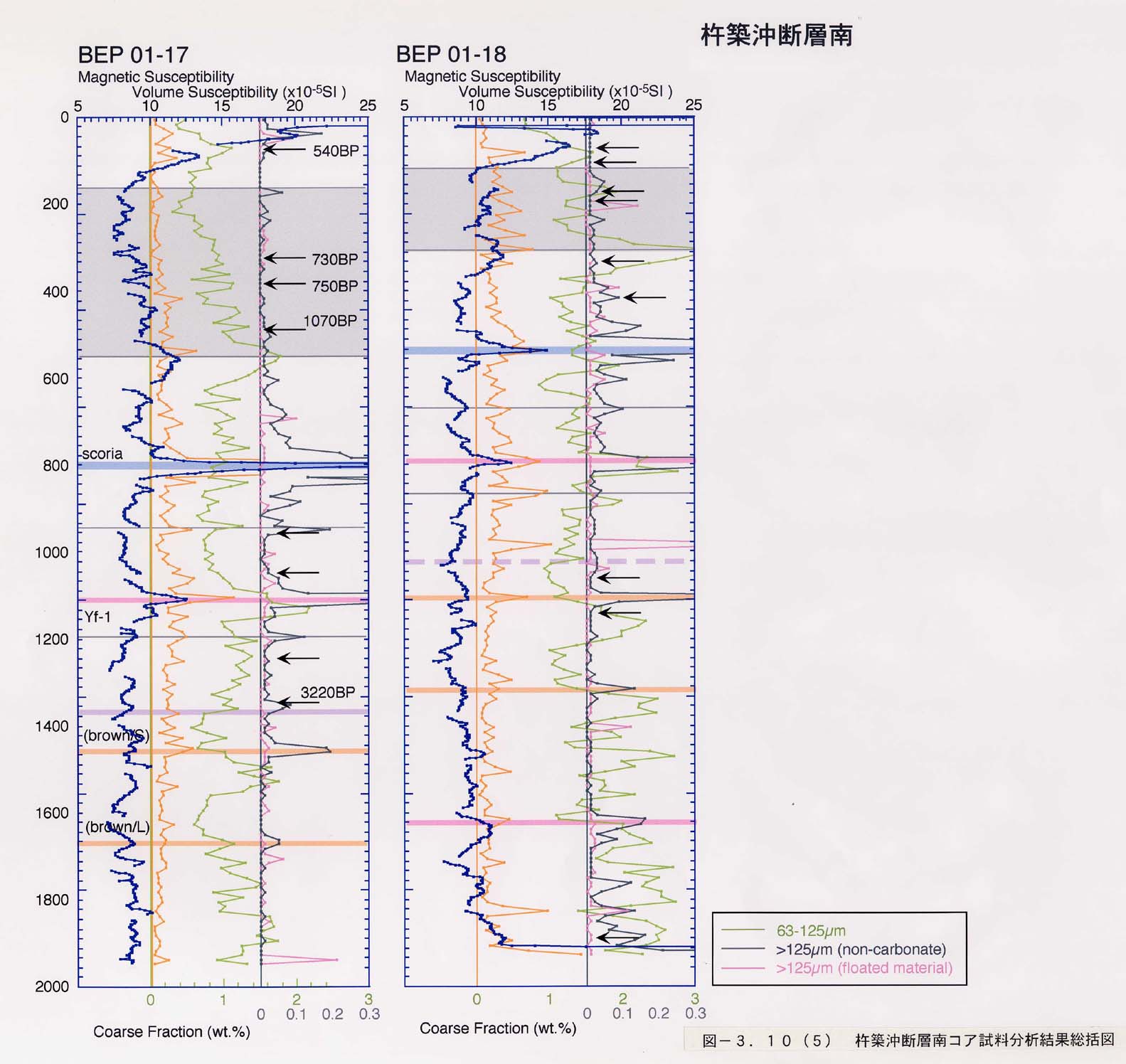

図３−１０−５　杵築沖断層南コア試料分析結果総括図

写真３−１３　主要火山灰　鏡下写真

（ａ）帯磁率測定

帯磁率測定は、試料ををアルミパイプから取り出した直後、帯磁率計（Ｂａｒｔｉｎｇｔｏｎ Ｉｎｓｔｒｕｍｅｎｔｓ社製）を用いて２ｃｍずつ実施した。ＢＥＰ０１−０２、０４、０５、１０、１１はこの分析のみを行っている。

堆積物の変化に伴って認められるピークは、火山噴出物を多く含む層準（ｓｃｏｒｉａ層、Ｙｆ−１層、ｐｕｍｉｃｅ層、Ｋ−Ａｈ層、その他火山灰層）の部分で特に顕著であった。

（ｂ）粒度分析（粗粒成分量）

粒度の組成を調査する目的で、試料を粒径１２５μｍ以上と６３−１２５μｍに篩い分けて、各々の分量を測定した。これら粗粒成分の分量のピークが顕著に表れる個所として、火山噴出物を多く含む層準（ｓｃｏｒｉａ層、Ｙｆ−１層、ｐｕｍｉｃｅ層、Ｋ−Ａｈ層、その他火山灰層）が挙げられる。

（Ｃ）鏡下観察による地質記載

堆積物を鏡下で観察した結果、コアの対比をする際の鍵層となる火山性堆積物層を１５層認めた。火山灰層は、断層の隆起側・沈降側での対比面を決める際に最も重要な鍵層となる。本調査で採取したコアの中に認められた火山灰層の一覧を表３−２に示す。また、同表内にはこれまでの調査結果（大在沖、中央断層含む）から求められる主要な火山灰層の年代値も表示した。各層の概要を以下に示す。また写真３−１３に主な火山灰の鏡下写真を示す。

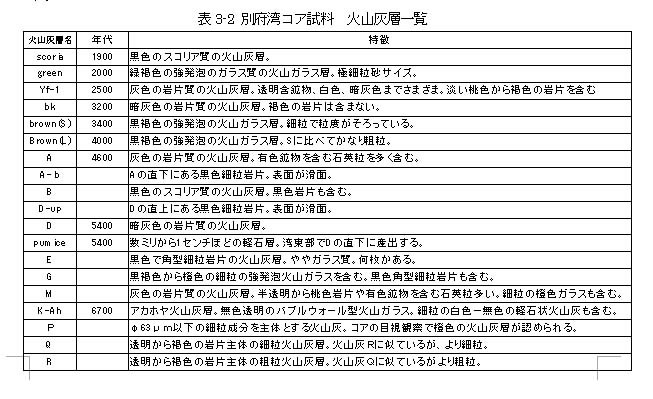

表３−２ 別府湾コア試料　火山灰層一覧
