3−1−3  音波探査結果

図3−3−1図3−3−2、図3−3−3に各断層地点の航跡図を、図3−4−1図3−4−2図3−4−3図3−4−4、図3−4−5に各断層における代表的な音波探査記録を示す。いずれも明瞭に断層を捉えることに成功し、地質構造を反映したものとみられる強い反射面がみられた。

図3−3−1亀川沖西断層 ・豊岡沖断層音波探査航跡図

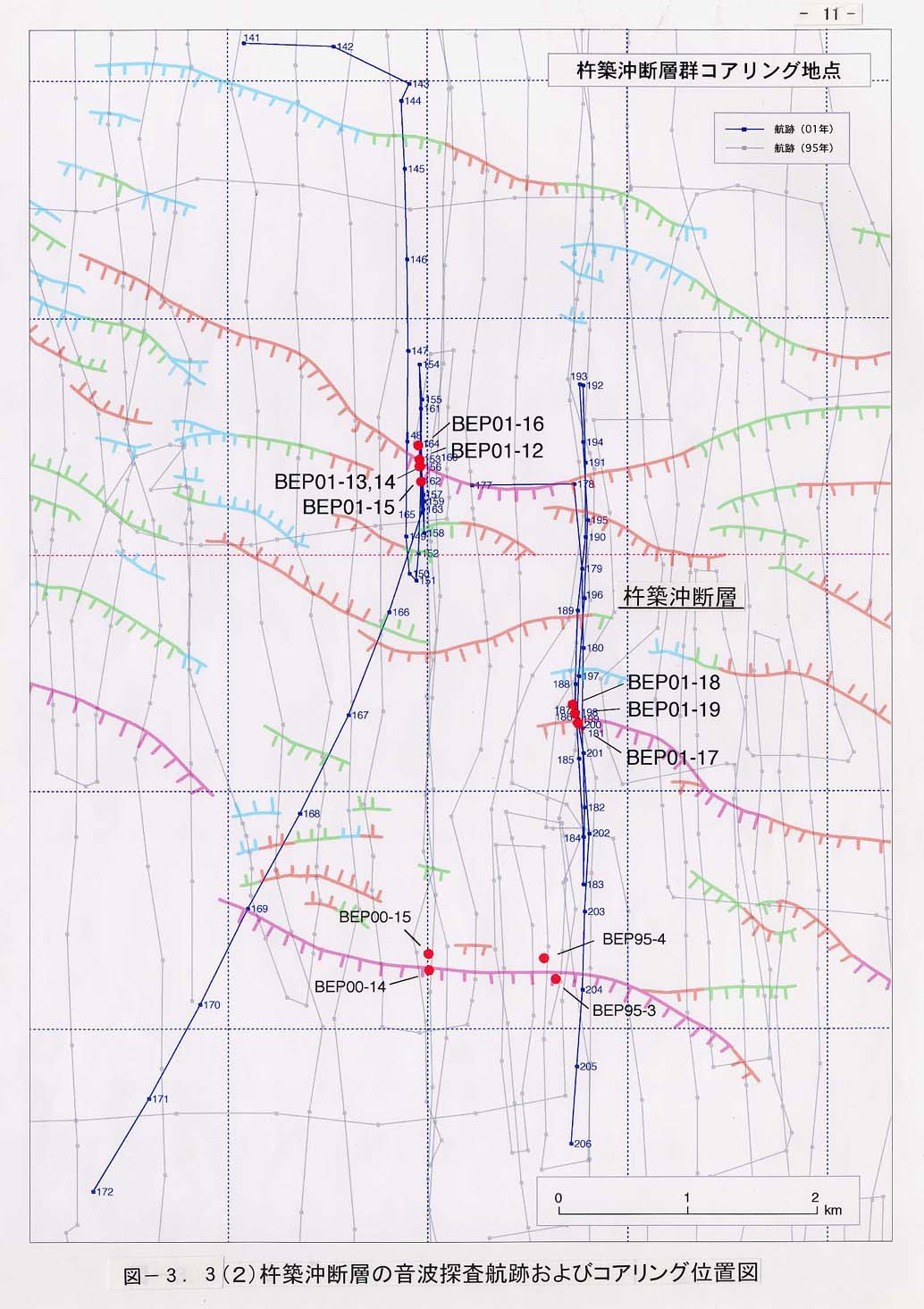

図3−3−2杵築沖断層 音波探査航跡図

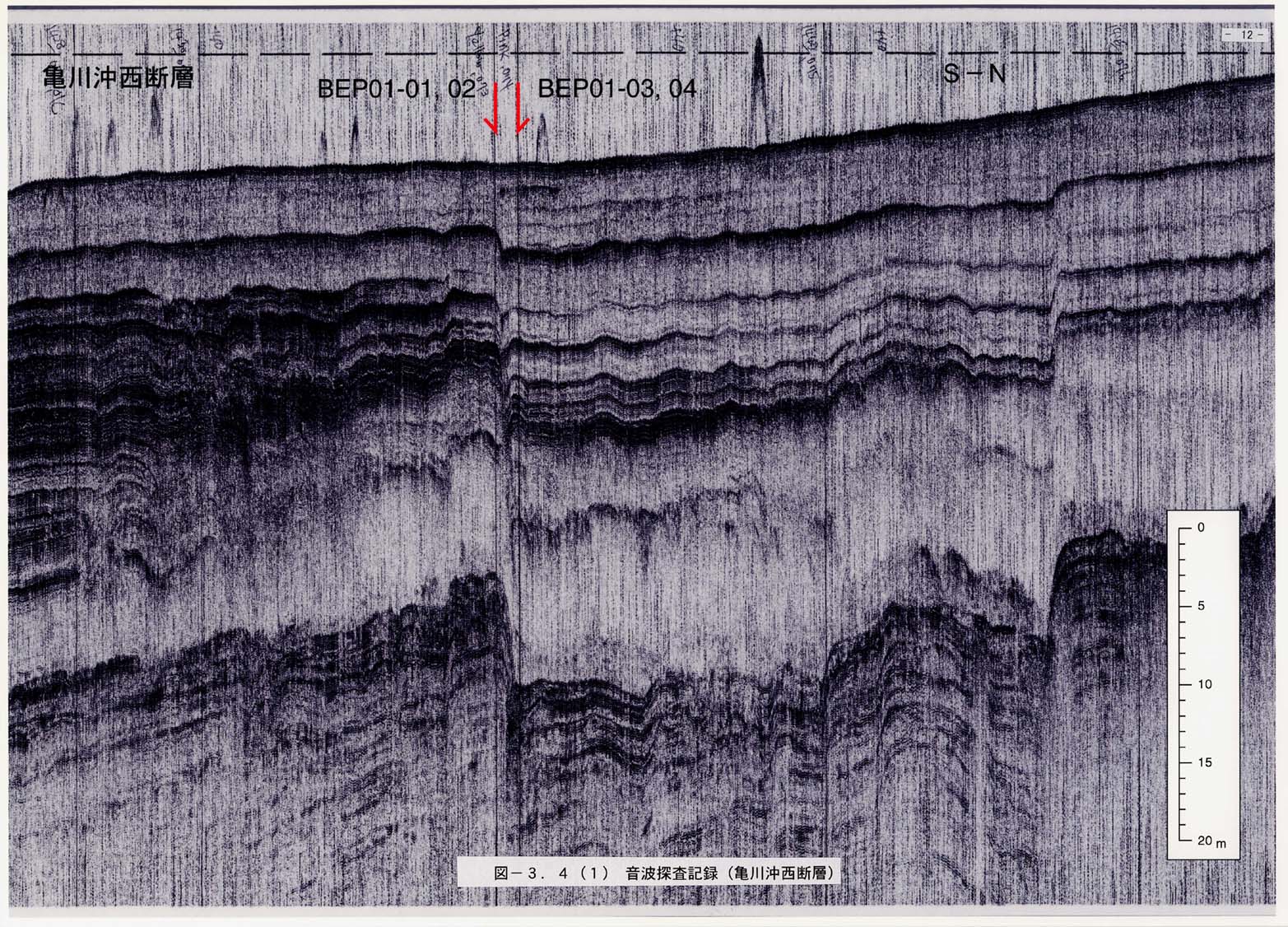

図3−4−1 音波探査記録(亀川沖西断層)

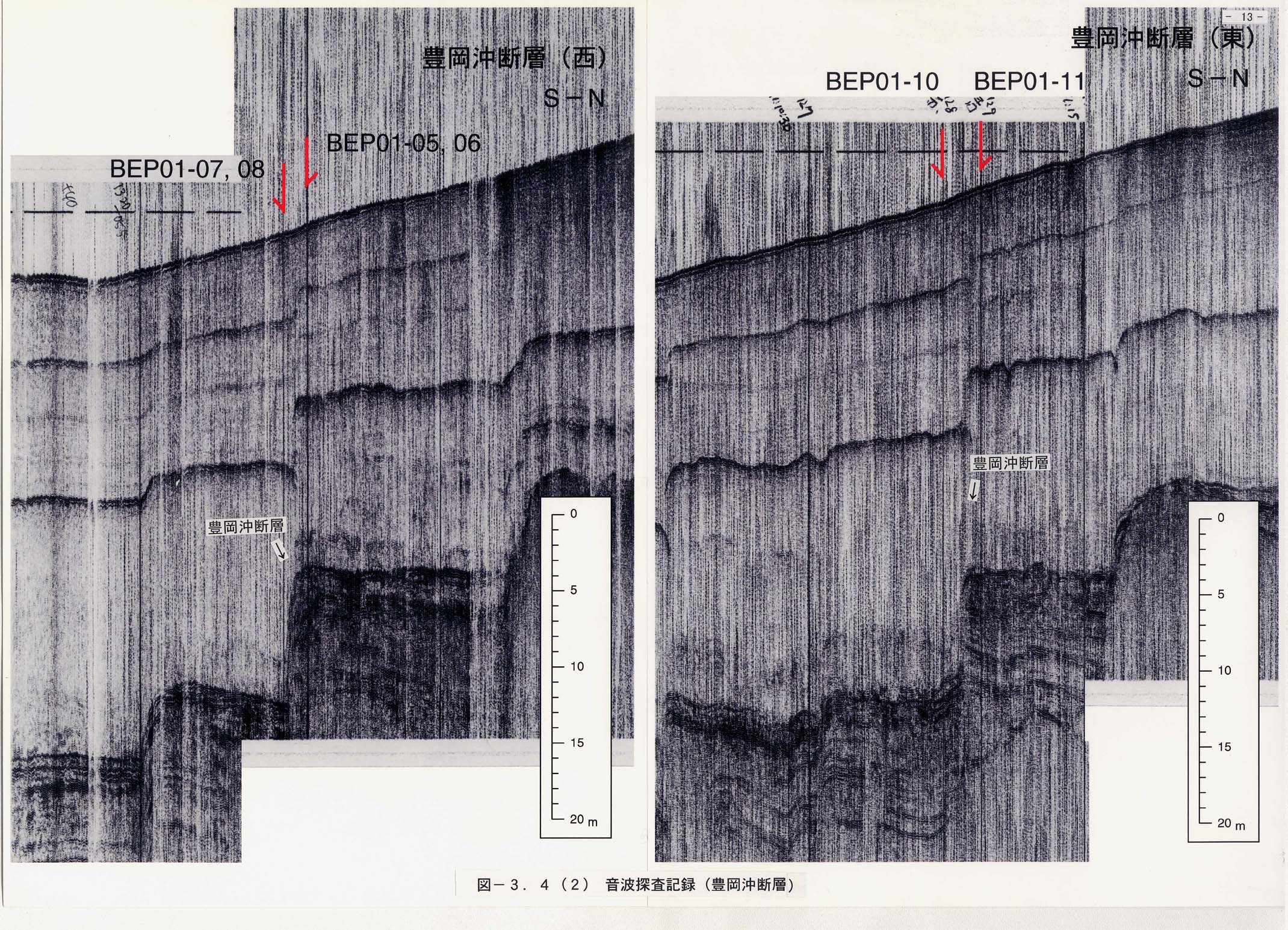

図3−4−2音波探査記録(豊岡沖断層東側)

図3−4−2音波探査記録(豊岡沖断層西側)

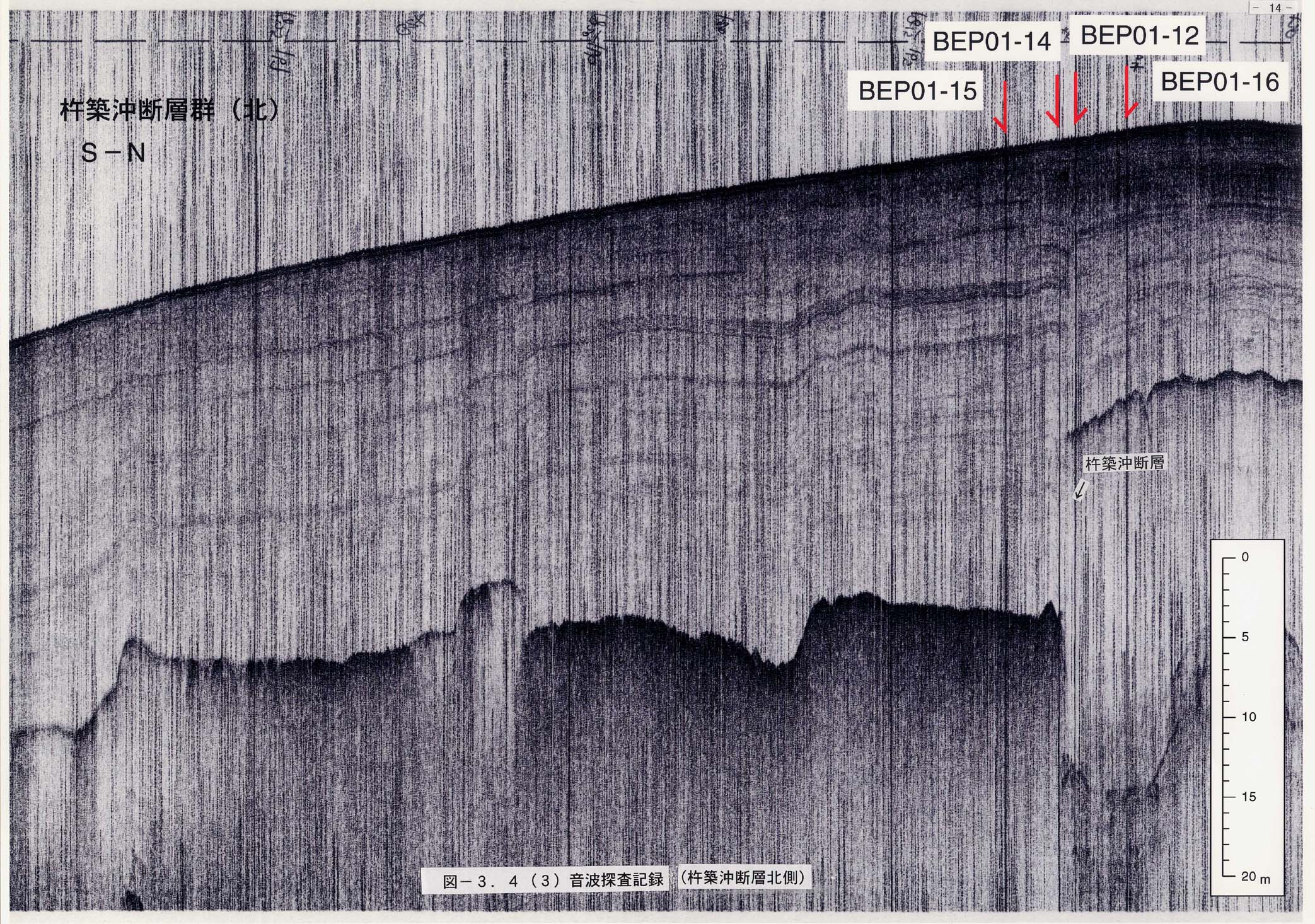

図3−4−3 音波探査記録(杵築沖断層北側)

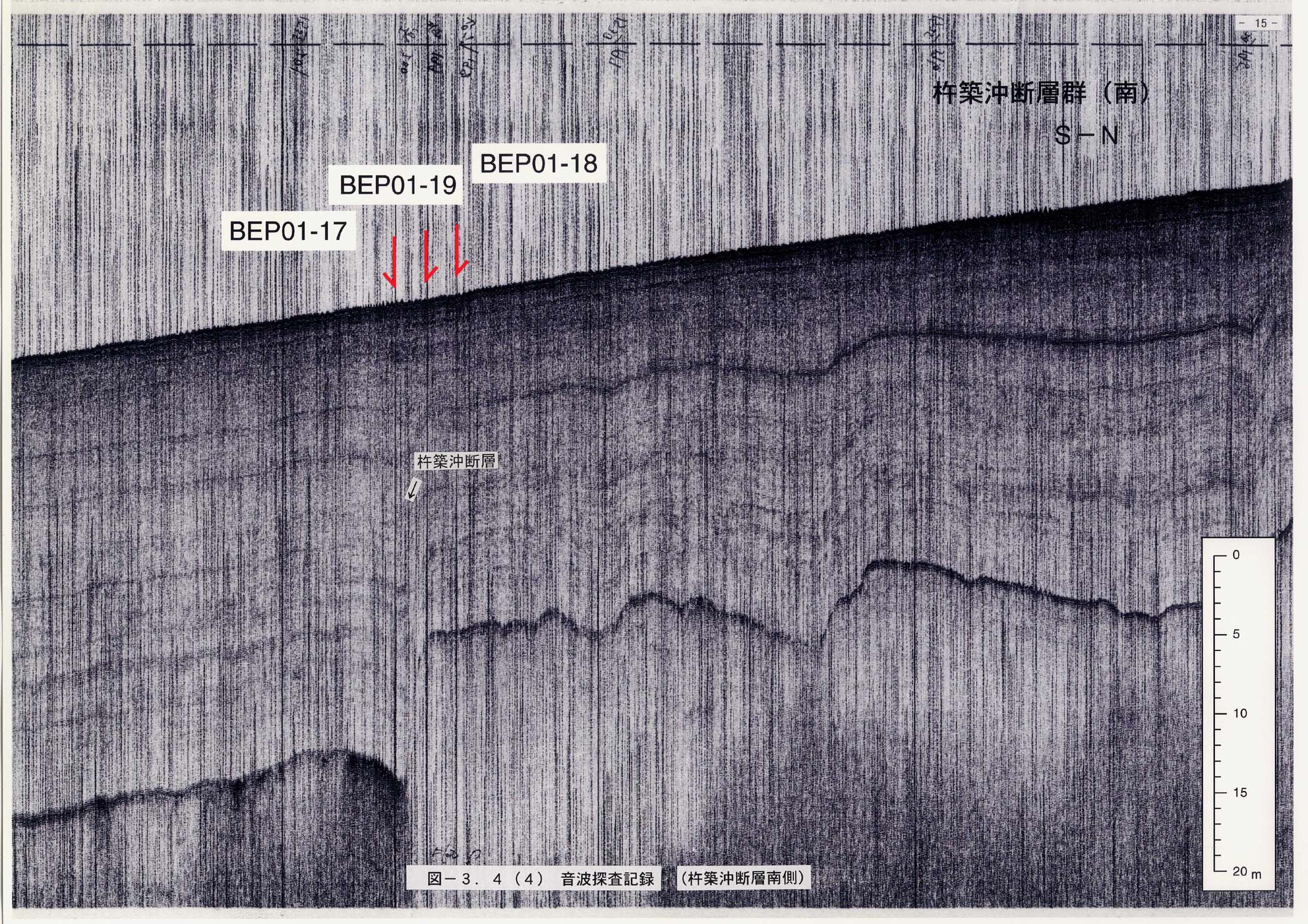

図3−4−4音波探査記録(杵築沖断層南側)

図3−5−1亀川沖西断層陸側 測線140音波探査記録

図3−5−2亀川沖西断層陸側 測線141音波探査記録

図3−5−3亀川沖西断層陸側 測線142音波探査記録
