報告書第１編で述べたように、深部反射法探査の結果では、大野川右岸の距離程２，４００ｍ付近（大野川大橋）を境として北側（海側）で反射波（Ｐ波）が急激に減衰する特徴を示し、起震力では国内最大であるバイブロサイスでも、起点側の特に表層の深度数１０ｍ付近までは、精度の高い情報を得ることが困難であった。この原因としては、例えばＰ波を減衰させる不飽和層（ピート層，泥炭層，ガス混在層等）の存在や堆積層の急激な層々変化（未固結層の厚さが極端に深くなる）などが考えられた。

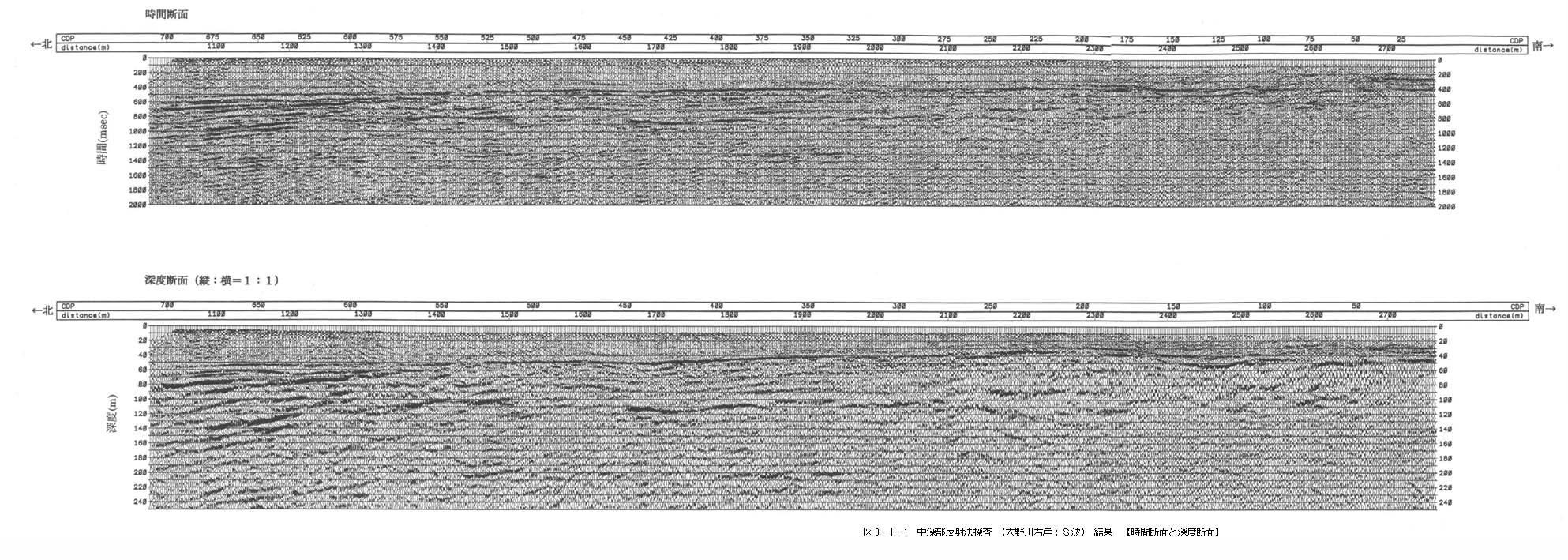

一方、ミニバイブを用いたＳ波探査では、上記の距離程１，０１０ｍ〜２，７６５ｍ間でも表層付近の反射波をとらえることができている。

〇反射面分布の特徴

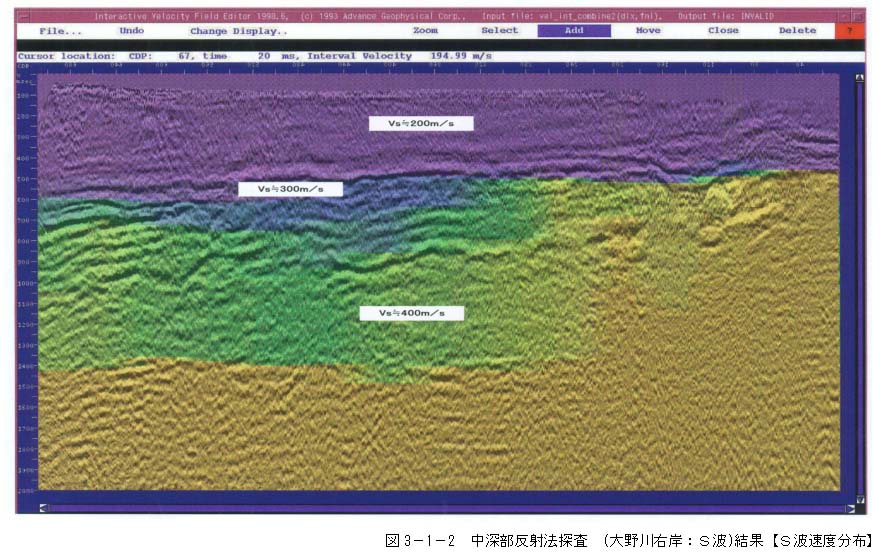

測線南端の２５０ｍｓ（標高約−３０ｍ）付近から北へゆるく傾斜する明瞭な反射面が見られる。この反射面は距離程２，６５０ｍ付近で不連続になり、標高−４０ｍ付近まで深くなる。さらに、この反射面は、２，４００〜２，３００ｍ付近では南傾斜を示して北へ向かって次第に浅くなり、２，３００ｍ付近から北では、緩く北へ傾斜している。距離程２，３５０ｍ〜２，６５０ｍ間の反射面の低下は、グラーベン構造と推定される。図３−４−１−２と対比すると、この反射面の下位ではＳ波速度は３００ｍ／ｓ以上である。距離程１，３５０ｍ付近から北では、この反射面の下位に北へ傾斜する複数の反射面がみられる。これらの反射面の傾斜は、下位のものほど大きい。

〇推定される地質分布および地質構造

・地表付近〜５００ｍｓｅｃ付近　：　５００ｍｓｅｃ付近の明瞭な反射面を下限とし、４００ｍｓｅｃ付近の反射面をのぞき、反射面がほとんど認定できない。Ｓ波速度は、２００ｍ／ｓｅｃ程度で、沖積層中の下部砂礫をのぞく部分（砂〜粘土主体）と推定される。

・５００ｍｓｅｃ〜９００ｍｓｅｃ付近：　比較的明瞭な反射面が認定できる。Ｓ波速度は、３００ｍ／ｓｅｃ前後で、沖積層下部の砂礫とその下位の段丘構成層相当層（砂礫主体）と推定される。下部は大分層群上部の可能性もある。

・９００ｍｓｅｃ付近以深　：　１４００ｍｓｅｃ付近の反射面をのぞき、反射面がほとんど認定できない。Ｓ波速度は、４００ｍ／ｓｅｃ程度ないしそれ以上で、平成１２年度に実施した府内城測線での反射法探査では、ボーリングで大分層群の地層が確認された深度で４００ｍ／ｓｅｃ程度の速度値が得られていることからみて、この部分は、大分層群・碩南層群相当層と推定される。また、このように推定した地質分布は、田中（未公表）の断層推定に用いられたボーリングコアの記載（野井，１９８７）とも整合的である。

以上の推定結果は、ボーリング調査によって、深部を除きほぼ確認された（後述）。

＜推定される断層＞

反射面の不連続等から、距離呈２，３００〜２，７００ｍ付近に、グラーベン構造を伴い、沖積層の北落ちの変位を与えている断層が推定される。この結果は、前述の深部反射法探査結果の解釈と整合的である。

田中（未公表）の推定断層の延長部付近では、砂礫層相当層に北落ちの変位がみられるが、地層の変形は、今回の測線の北端よりさらに北まで及んでいる。今回の測線の範囲では、５００ｍｓｅｃ以浅の地層が変位していないようにみえるが、沖積層相当層を変位させている断層は、測線北端よりさらに北側に存在する可能性が高いと考えられる。その場合の断層位置は、田中（未公表）の推定断層の延長位置よりも、かなり北になる。
