（１） 震源：Ｓ波用ポータブルバイブレーター（ＯＹＯＧｅｏｓｐａｃｅ社製）

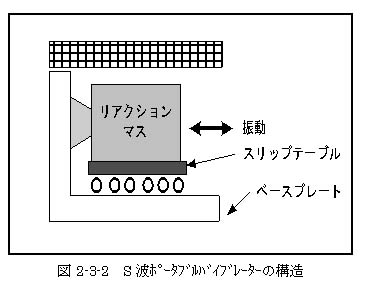

図３−２−３−２にＳ波用ポータブバイブレーターの構造を示す。

起振を行う場合には、専用運搬器からポータブルバイブレーター震源を路上に下ろし、震源が適切に設置されていることを確認する。

次に、起振機内に水平に設置されリアクションマス（７０ｋｇ）を測線と直交する向きに左右に揺らすと、その反力が起振器のプレートを介して地面に伝わり地盤を振動させ、Ｓ波ガ発生する。

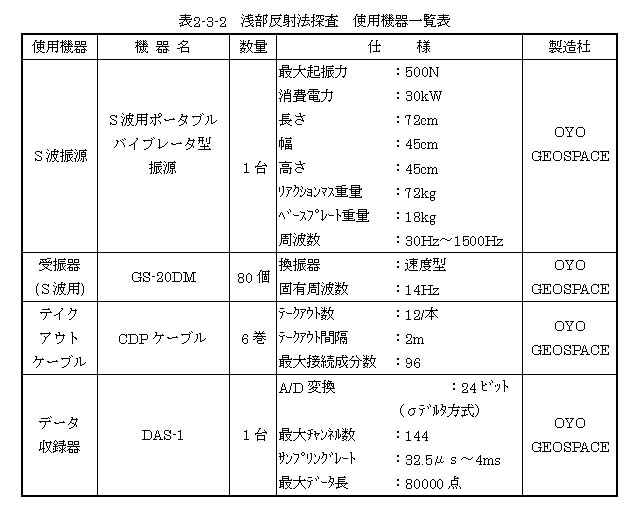

使用したバイブレーターの諸元を次に示す。

・起振可能周波数範囲　　１０〜１５００Ｈｚ

・全幅　　　　　　　　　０．７０ｍ

・全高　　　　　　　　　０．４５ｍ

・奥行　　　　　　　　　０．４５ｍ

・重量　　　　　　　　　　　９６ｋｇ

Ｓ波用ポータブルバイブレーターを用いた探査の原理は、使用する波の強さが異なるが、２−１，２−１節に述べたミニバイブを用いた中深度反射法探査と同様である。

Ｓ波用ポータブルバイブレーターの特徴としては以下の点が上げられる。

ａ．低い出力のエネルギーを継続して出す震源機構のため、環境への影響がすくない。

ｂ．起振周波数範囲を選択できるため、必要な周波数帯域の観測が可能である。

ｃ．専用の運搬装置があり、可搬性に優れており、作業効率が高い。

（２） 受振器（ＧＳ−２０ＤＭ）

受振器は固有周波数１４Ｈｚの速度型地震計を用いた。

（３） データ収録装置

探鉱機は２４ビットという高い分解能を有し最大１４４ｃｈの同時測定が可能なＯＹＯ Ｇｅｏｓｐａｃｅ社製のＤＡＳ−１を用いた。
