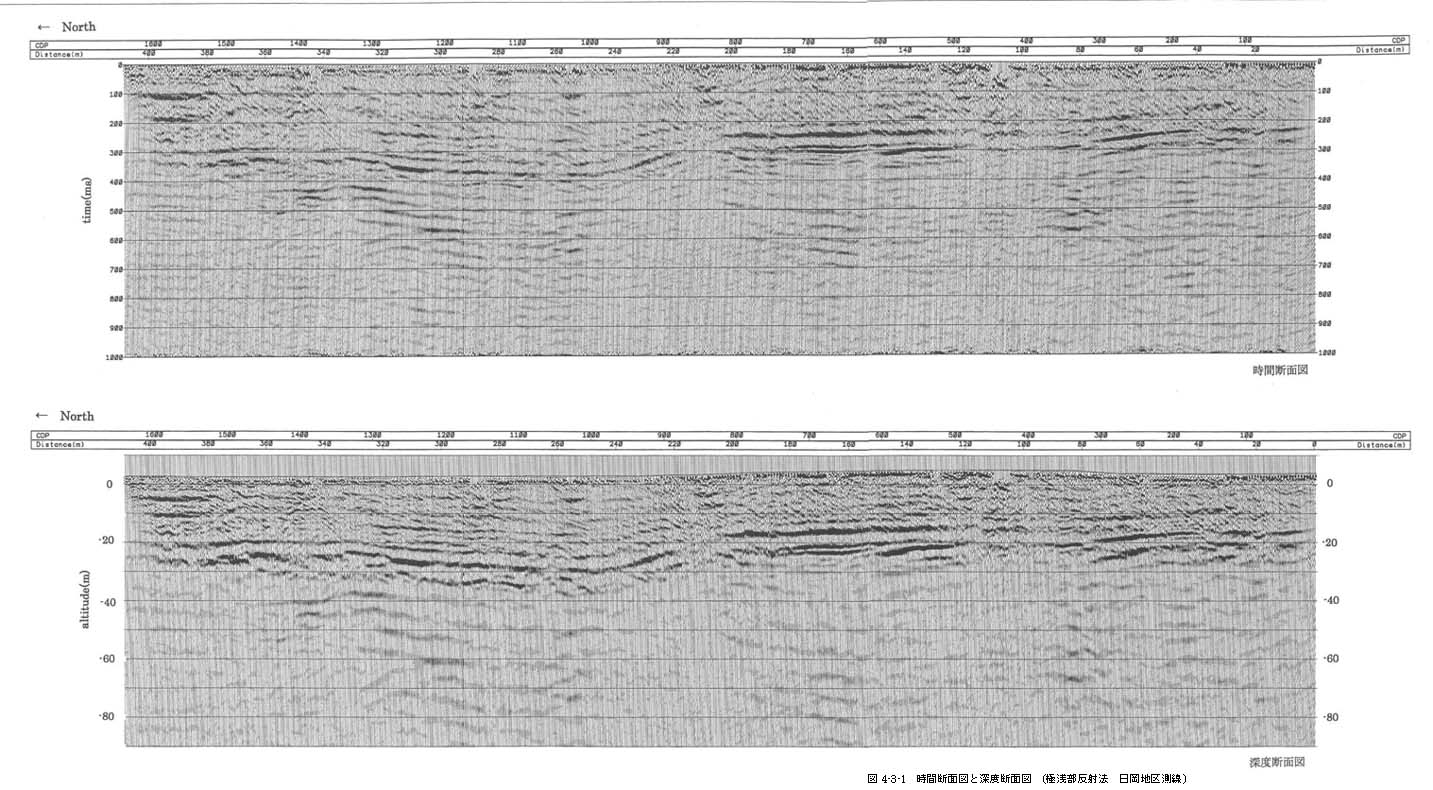

図１−４−３−１に示すように、時間軸の２００〜４００ｍｓｅｃ（標高−１０〜−３０ｍ）間にやや不明瞭ではあるが連続した反射面が確認できる。この反射面より浅部では、Ｓ波速度は、１７０ｍ／ｓｅｃ以下で、深部では、３４０ｍ／ｓｅｃ以上である。既往の反射断面での速度構造との対比からみて、浅部は、完新統ないし後期更新統（段丘構成層相当）に、深部は、更新統の大分層群・碩南層群に相当すると推定される。

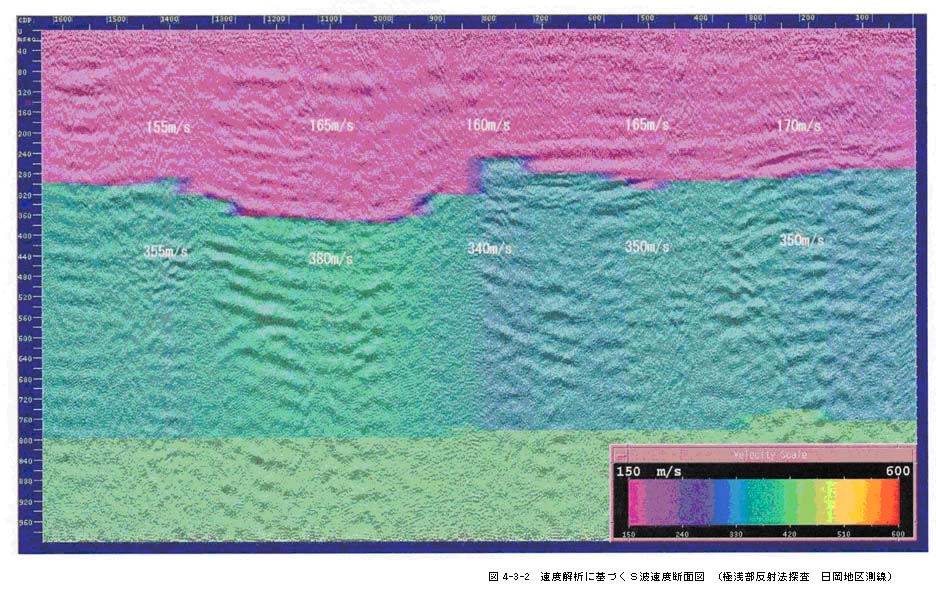

距離程２００〜３２０ｍ区間では、これらの反射面が下方へ凹型の形状を示す。この構造の南端にあたる距離程２００〜２４０ｍ付近では、反射面が北側へ落ち込む形状が明瞭であることに加えて、反射面の位相が変化しており、図１−４−３−２のＳ波速度断面においても距離程２００ｍ付近（ＣＤＰ８５０）付近を境としてＳ波速度の変化が見られる。以上の点からみて、距離程２００ｍ付近には、北落ちの断層が存在すると推定される。この構造は、北端（距離程３２０ｍ付近）の南落ちの構造と対になり、全体としてグラーベン構造を成していると考えられる。

上記の明瞭な反射面の浅部にも、不明瞭ではあるが数条の反射面を確認できる。これらの反射面は全体としては北側に緩く傾斜する形状を示すが、距離程２００〜３２０ｍ区間では、１１０ｍｓｅｃ（標高−５ｍ）付近より深部の反射面は、グラーベン構造を成しているようにみえる（第３編に示すボーリング調査結果からみると、これは、表層の砂礫層下限付近より深い部分にあたる。
