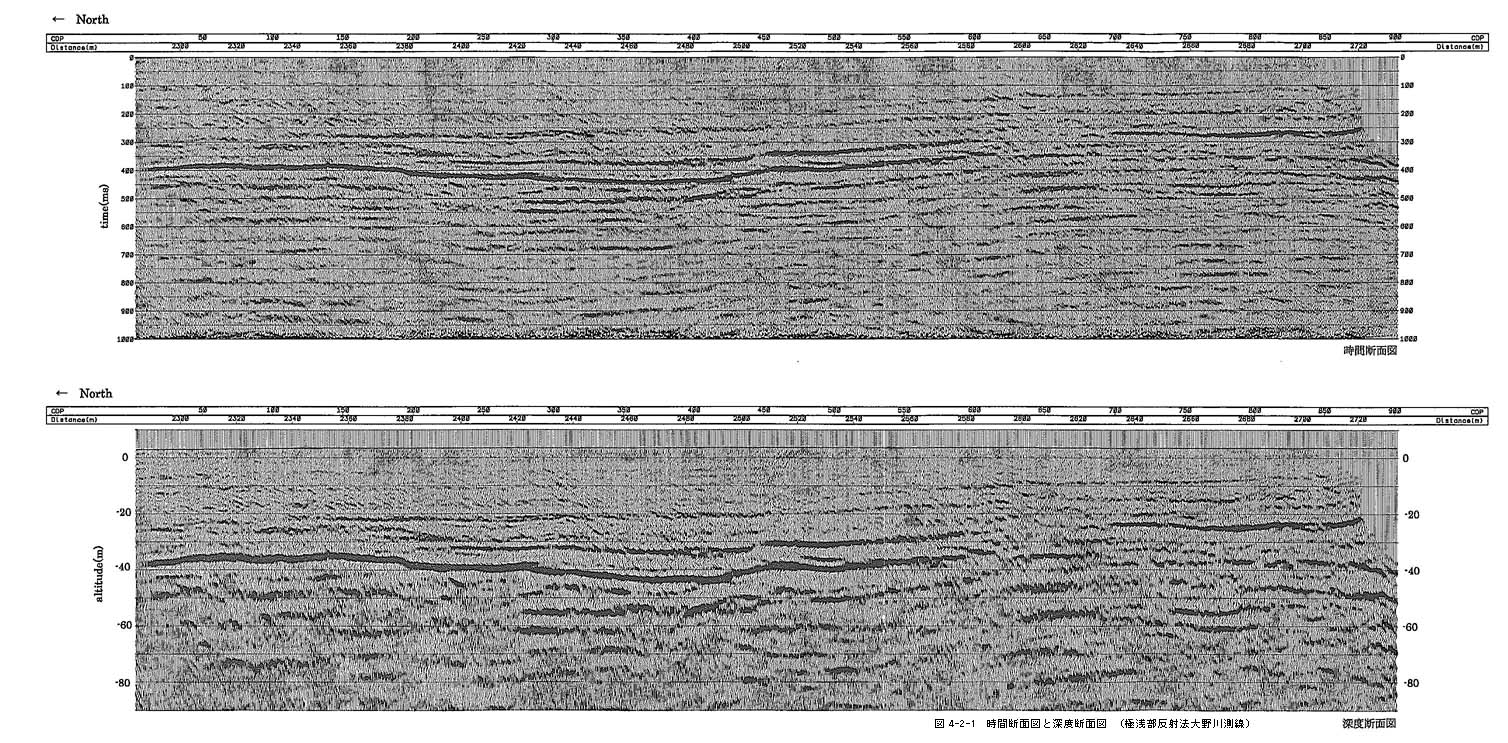

図１−４−２−１に示すように、２５０〜４５０ｍｓｅｃ（標高−２０〜−４５ｍ付近）間に比較的明瞭な反射面が２枚確認できる。この反射面より浅部では、Ｓ波速度は、２４０ｍ／ｓｅｃ以下で、深部では、３１０ｍ／ｓｅｃ以上である。既往の反射断面での速度構造との対比からみて、浅部は、完新統ないし後期更新統（段丘構成層相当）に、深部は、更新統の大分層群・碩南層群に相当すると推定される。また、より細かくみると、反射面の浅部は、より表層のＳ波速度１９０ｍ／ｓｅｃ以下の部分と、や深いＳ波速度２２０〜２４０ｍ／ｓｅｃの部分に区分される。おそらく、前者が海成の完新統に、後者が、完新統下部の砂礫ないし後期更新統（段丘構成層相当）に相当すると考えられる。

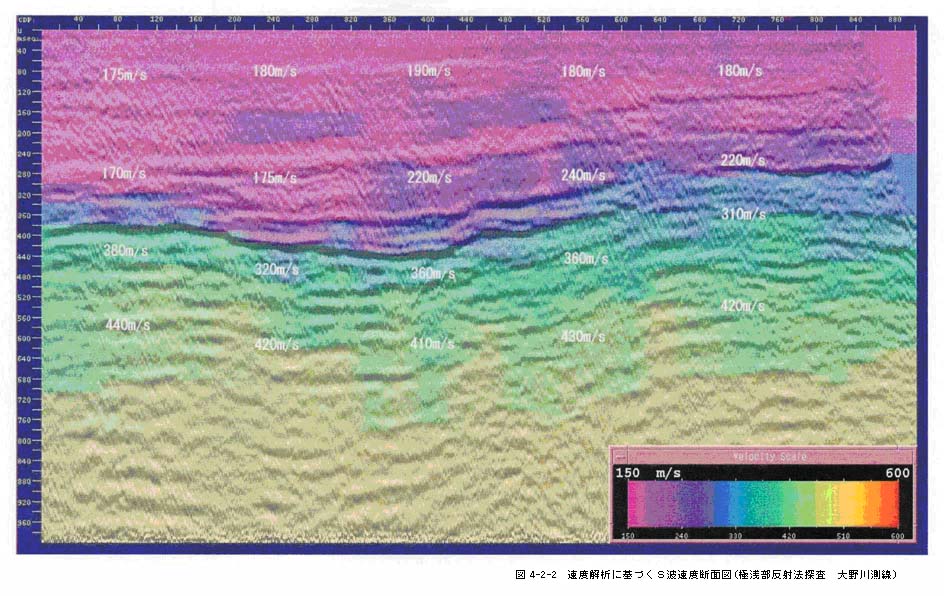

距離程２，３８０〜２，５００ｍ区間では、これらの反射面が下方へ凹型の形状を示す。この構造の南端にあたる距離程２，５００ｍ付近では、反射面が北側へ落ち込む形状が明瞭であることに加えて、反射面の位相が変化しており、図１−４−２−２のＳ波速度断面においても距離程２，４４０ｍ付近（ＣＤＰ３２０）付近を境としてＳ波速度の変化が見られる。以上の点からみて、距離程２，５００ｍ付近には、北落ちの断層が存在すると推定される。一方、北端（距離程２，３８０ｍ付近）の構造も、南端ほどは明瞭でないが、南落ちの断層であり、全体としてグラーベン構造を成していると考えられる。これは、深部反射法探査（４−１節参照）と中深部反射法探査（報告書第３編参照）で断層が推定された位置におおむね一致している。

上記の明瞭な反射面の浅部にも、不明瞭ではあるが数条の反射面を確認できる。これらの反射面は北側に緩く傾斜する形状を示す。このうち、距離程２，５００〜２，７００ｍ間で１１０〜２１０ｍｓｅｃ（標高−７〜−２０ｍ）付近にみられる反射面より深部のものは、距離程２，５００ｍ付近の断層による変位を受けていると解釈される（第２編の「総合解析」で述べるように、この反射面は、ボーリング調査結果からみて、Ｋ−Ａｈ火山灰層に対比される）。
