(3)探査機器

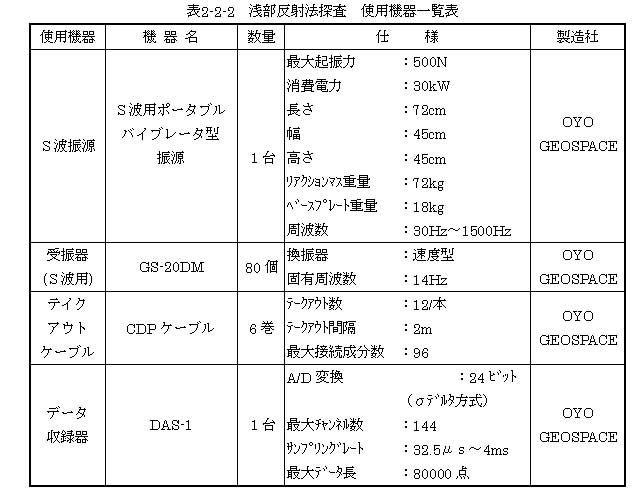

浅部反射法探査における使用機器を表1−2−2−2に示す。以下に、各機器の詳細を述べる。

(1) 震源:S波用ポータブルバイブレーター(OYOGeospace社製)

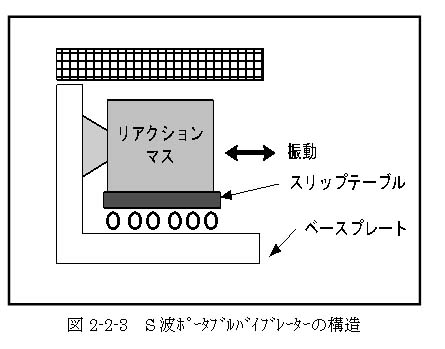

図1−2−2−3にS波用ポータブバイブレーターの構造を示す。

起振を行う場合には、専用運搬器からポータブルバイブレーター震源を路上に下ろし、震源が適切に設置されていることを確認する。

次に、起振機内に水平に設置されリアクションマス(70kg)を測線と直交する向きに左右に揺らすと、その反力が起振器のプレートを介して地面に伝わり地盤を振動させ、S波が発生する。

使用したバイブレーターの諸元を次に示す。

・起振可能周波数範囲  10〜1500Hz

・全幅         0.70m

・全高         0.45m

・奥行         0.45m

・重量           96kg

S波用ポータブルバイブレーターを用いた探査の原理は、使用する波の種類(P波・S波)がことなるが、バイブロサイスを用いた大深度反射法探査と同様である。

(2) 受振器(GS−20DM)

受振器は固有周波数14Hzの速度型地震計を用いた。

(3) データ収録装置

探鉱機は24ビットという高い分解能を有し最大144chの同時測定が可能なOYO Geospace社製のDAS−1を用いた。
