この測線状に位置する主な断層は、北から順に、日出生・秋山北・秋山・坂山吉１・坂山・飛岳１・飛岳５・若杉・ユムタ高原・由布院の各断層である。これらの断層についての活動性を、今回のトレンチのほか、平成１０年度調査や今回の調査の中で見出した断層露頭の状況から評価した。

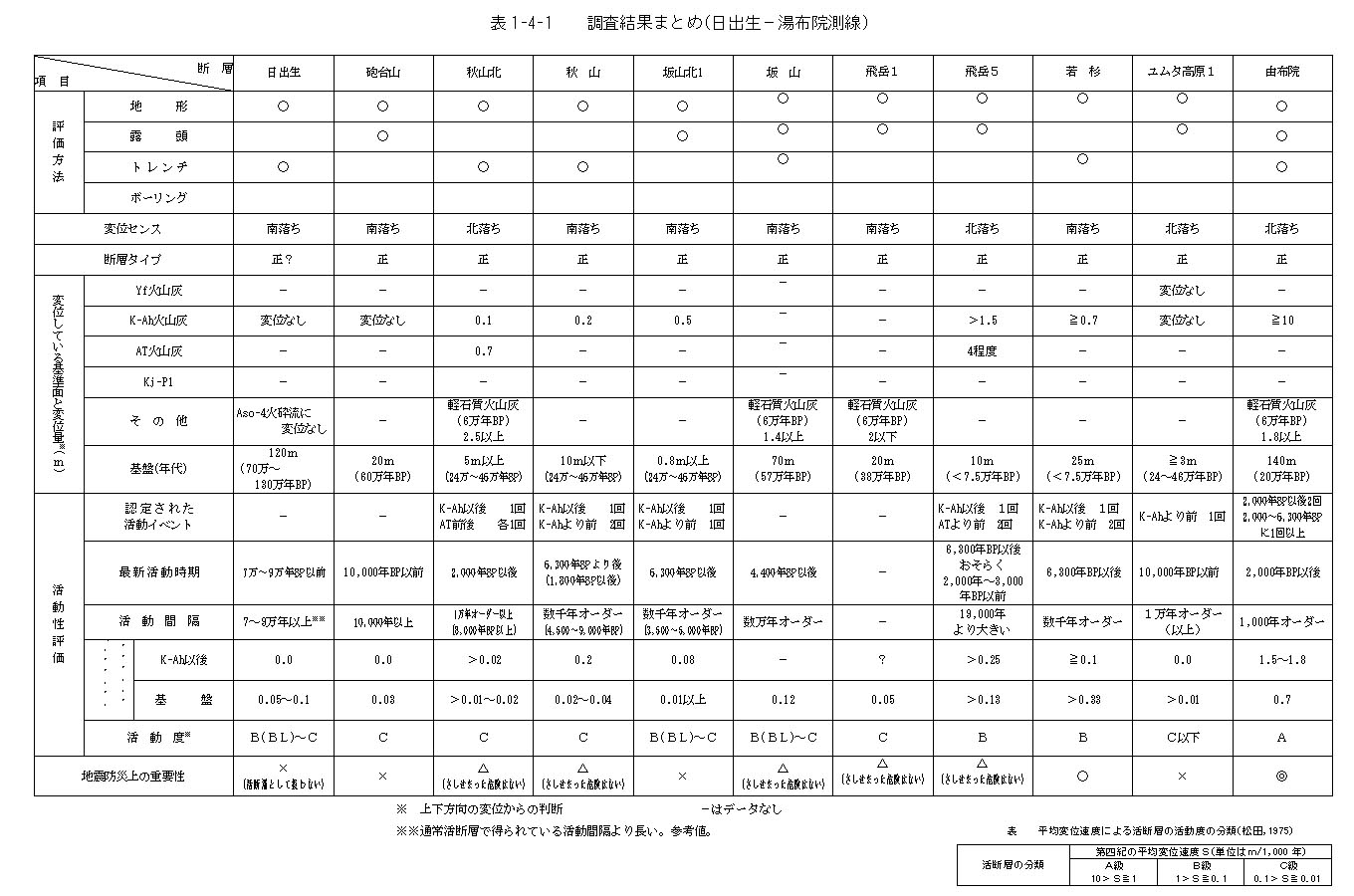

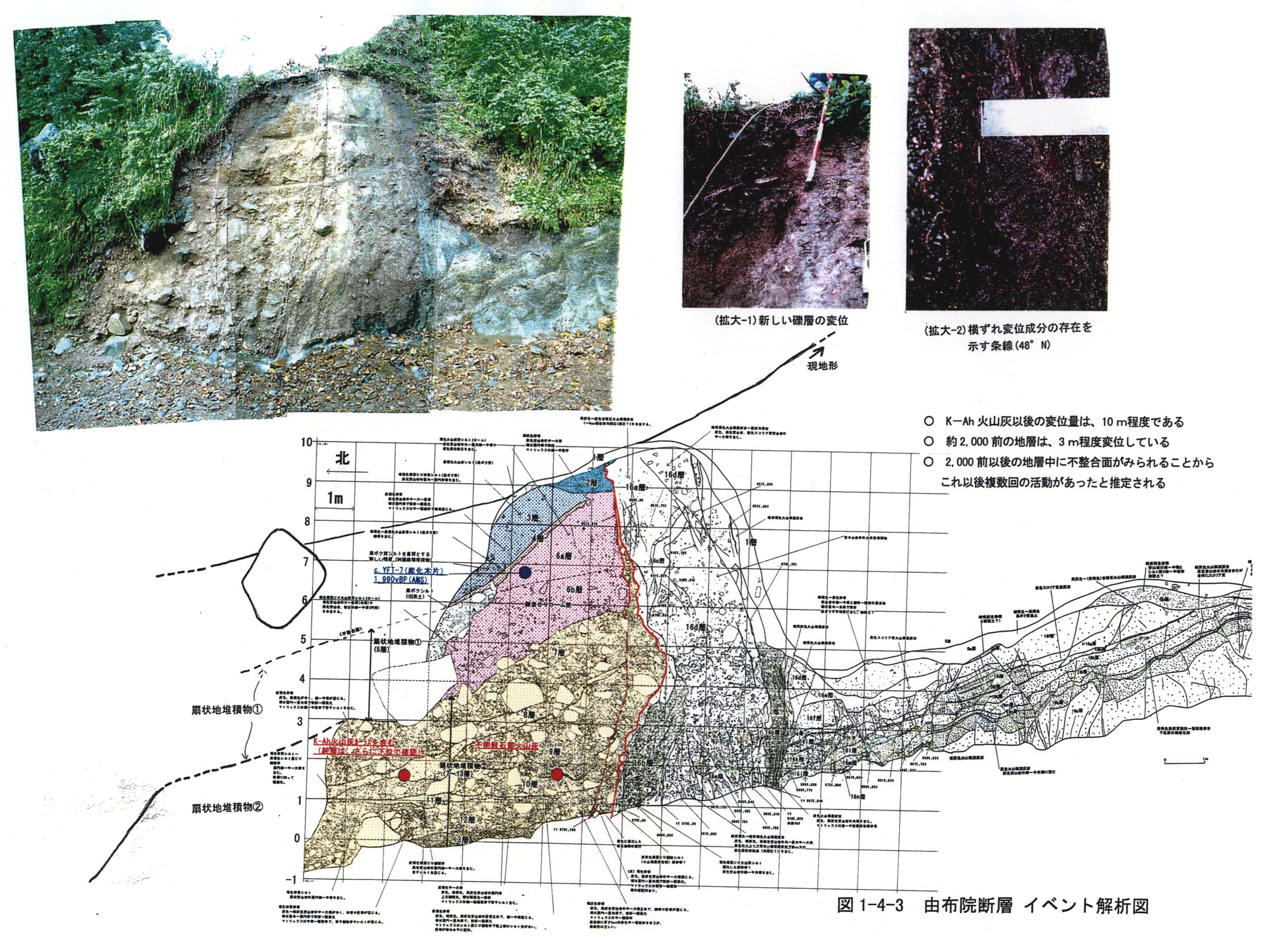

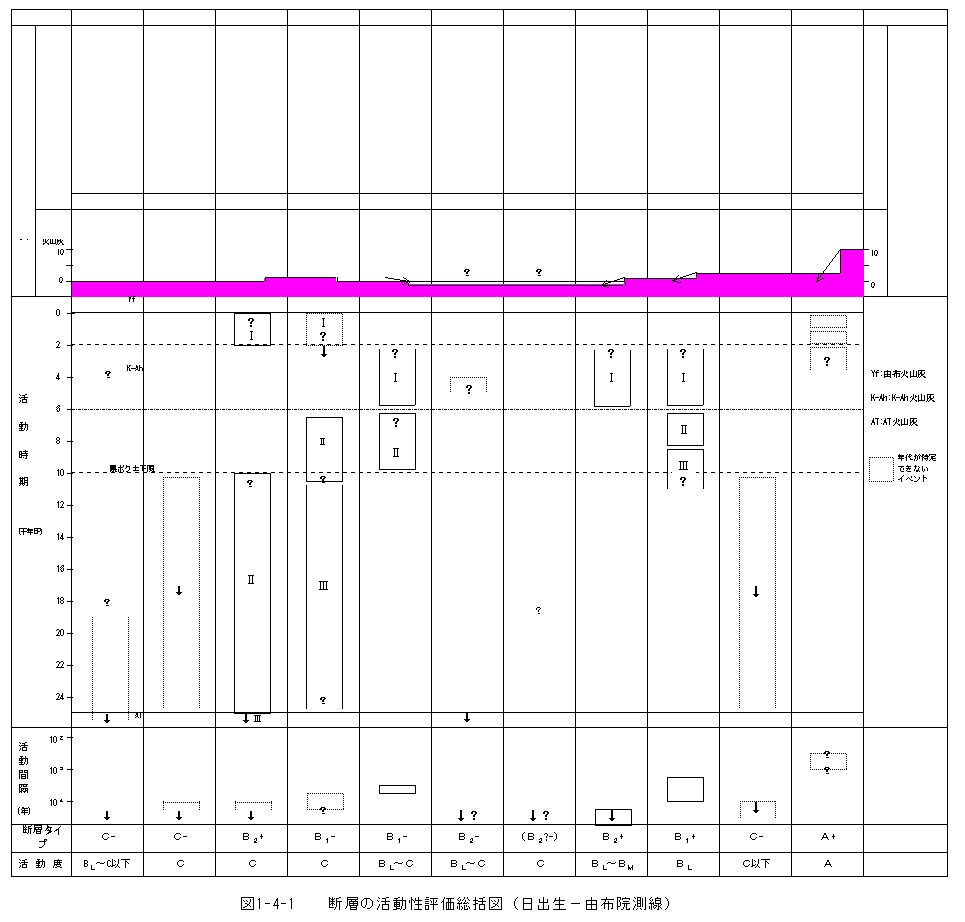

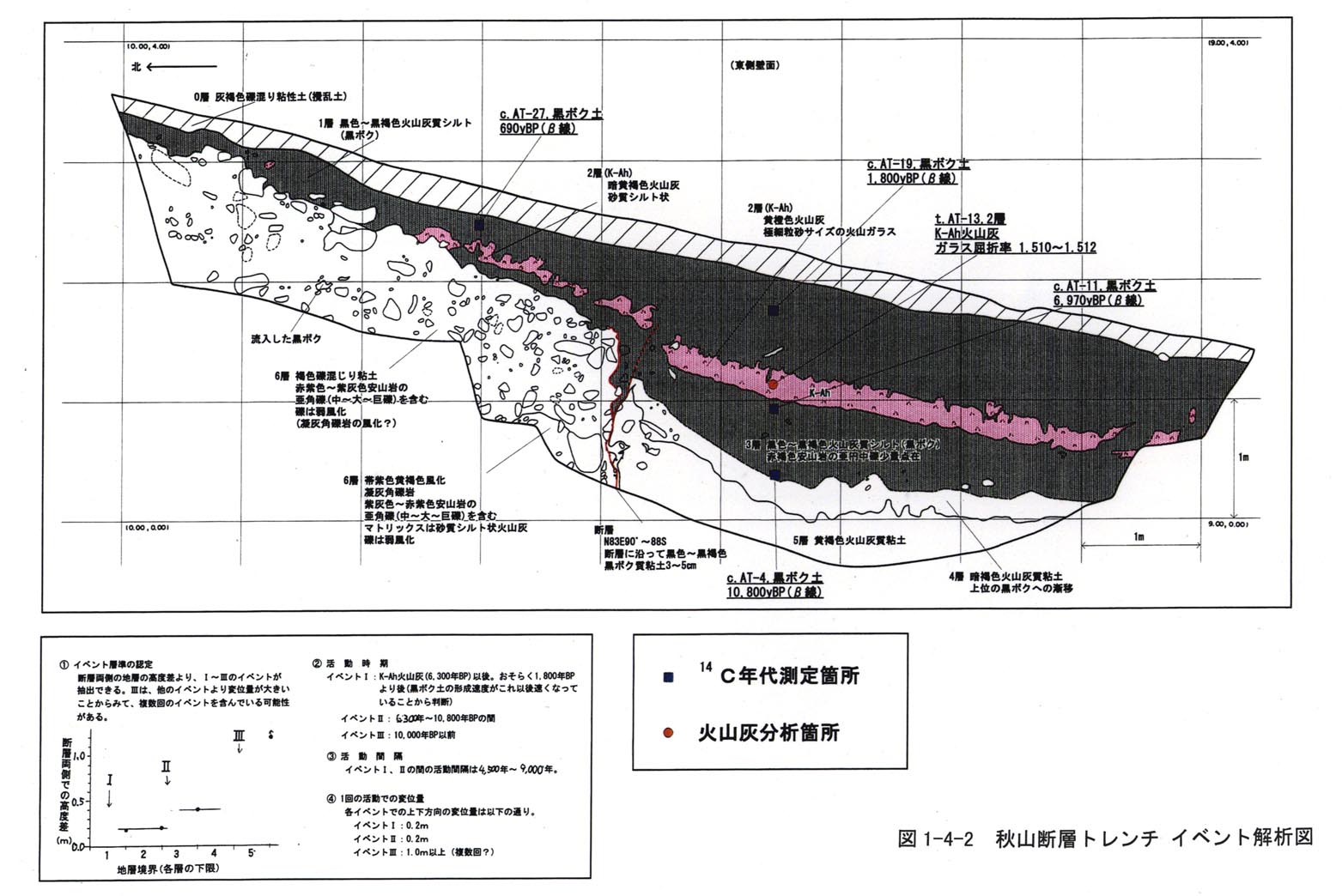

各断層の評価を表１−４−１と図１−４−１にまとめた。また、代表的な調査結果を図１−４−２、図１−４−３に示した。

�@日出生断層：古い火山体（７０万〜１３０万年ＢＰ）上に南落ちで、比高が最大１２０ｍに達する断層崖がみられる。Ａｓｏ−４火砕流堆積物（以下、Ａｓｏ−４）が古い火山体をつくる溶岩にアバットしているが、両者の境界で掘削したトレンチでは、Ａｓｏ−４は、断層による変位は受けていない。また、断層推定位置を挟んだＡｓｏ−４の高溶結部の堆積面上にも高度差はみられない。これらの点及び深見ダム付近で古い立石山火山の噴出物が本断層の延長部を覆うこと（平成１０年度報告書参照）からみて、本断層は、少なくともＡｓｏ−４以後は活動していないと判断される。

活動度はＢＬ〜Ｃ級である。

�A砲台山断層：立石山溶岩（６０万年ＢＰ）上に、南落ちで比高約２０ｍの断層崖がみられる。この崖の下部に露頭が見出された。断層面の上方延長部を境に、表層の黒ボク土層が落ち側でやや厚くなっているが、黒ボク土層下限は直接は断層による変位を受けておらず、古い断層活動によって生じた凹みを埋めたとみてよいと考えられる。すなわち、この断層は、黒ボク土形成開始（約１万年ＢＰ）以後は活動していないと判断される。

活動度はＣ級である。

�B秋山北断層：現在の地形上の断層崖に北落ちの断層崖がみられる。比高は１ｍ以下とかなり小さいが、福万山由来と推定される石質火砕流堆積物（２４万〜４６万年ＢＰ）の堆積面は、露頭では４ｍ以上変位している。上がり側び対する落ち側での地層の層厚の変化からみて、ＡＴ火山灰の前後に各１回、Ｋ−Ａｈ火山灰以後に１回、計３回の活動イベントが推定される。

最新活動は、変形した黒ボク土層の^１４Ｃ年代からみて、２，０００年ＢＰ以後である。活動間隔は、１万年オーダー（以上）とやや長く、１回の活動での上下方向変位量は、０．１〜０．６ｍ程度である。

活動度はＣ級である。

�C秋　山　断　層：上記の石質火砕流堆積物の堆積面上に、南落ちで比高１０ｍ以下の断層崖がみられる。トレンチ結果からは、Ｋ−Ａｈ火山灰の前に２回、後に１回、計３回の活動イベントが推定される。

最新活動時期は、Ｋ−Ａｈ火山灰以後であり、黒ボク土層の堆積速度の変化からみて、おそらく２，０００年ＢＰ以後とみられるが、確実ではない。

活動間隔は数千年オーダー、１回の活動での上下方向の変位は０．２ｍ程度である。規模の小さい活動を比較的短い間隔で繰り返していると判断される。

活動度はＣ級である。

�D坂山北１断層：上記の石質火砕流堆積物の堆積面上に南落ちの断層崖がみられる。比高は、１ｍ以下とかなり小さい。露頭では、Ｋ−Ａｈ火山灰の前後に各１回の活動イベントが抽出された。活動間隔は数千年オーダー、１回の活動での上下方向変位量は、０．３〜０．５ｍ程度で、�C秋山断層と同様に、ごく規模の小さい活動を比較的短い間隔で繰り返していると判断される。

�E坂　山　断　層：秋山溶岩（７０万年ＢＰ）上に、南落ちで比高が約７０ｍとかなり大きい断層崖がみられる。トレンチ地点での断層崖の比高は２０ｍ程度である。トレンチでは、約６万年ＢＰと推定される軽石質火山灰が落ち側の地表下１ｍ程度の浅い位置に出現し、�B、�C、�Dと同様の石質火砕流堆積物と接している。秋山北断層では、同じ火山灰層が地表下３ｍ以上の深度に出現することと比較すると、１回の変位量が数１０�pオーダーで同程度とするならば、活動間隔は数万年オーダーとかなり長いと推定される。

断層部では、４，４００年ＢＰという^１４Ｃ年代値が得られた表層の黒ボク土層（Ｋ−Ａｈ火山灰を挟まない）の下位層が、開口亀裂に沿ってクサビ状に下方に落ち込んでいる。この亀裂が本断層の活動によって生じたとすると、最新活動時期は、４，４００年ＢＰ以前で、かつ、Ｋ−Ａｈ火山灰との関係からみて、６，３００年ＢＰより後と推定される。しかしながら、亀裂の成因については斜面変動や、他地域の地震によるゆれなどの要因も考えられるので、この推定は確実なものではない。

活動度はＢＬ〜Ｃ級である。

�F飛岳１断層：飛岳火山（３８万年ＢＰ）の山体上に、南落ちで比高２０ｍ程度の断層崖がみられる。断層露頭では、立石山火山由来とみられる石質火砕流堆積物とローム質層が高角の断層で接している。約６万年ＢＰと推定される軽石質火山灰が断層の落ち側で地表下約２ｍ付近に出現することからみて、秋山北断層との比較から、活動間隔はかなり長い（数万年オーダー）と推定される。活動時期についてのデータは得られていない。

古い火山体の変位から活動度を求めるとＢＬ級となるが、少なくとも最近の数万年前の活動度はＣ級以下と評価される。

�G飛岳５断層：Ａｓｏ−４の砕屑物を含む岩屑なだれ堆積物の堆積面上に、北落ちで比高１０ｍ程度の断層崖がみられる。断層露頭の状況と断層運動によって沈水−埋積−離水をくり返していると判断される閉塞谷の堆積物から、Ｋ−Ａｈ火山灰以後に（少なくとも）１回、ＡＴ火山灰の前に（少なくとも）２回の断層活動があったと推定される。

最新活動時期は、６，３００年ＢＰ以後で、最後の活動以後の黒ボク土の厚さからみて、おそらく２，０００年〜３，０００年ＢＰ以前である。活動間隔は２０，０００年オーダーと長く、１回の活動での上下方向変位量は、数１０�p〜１．２ｍないし３．０〜４．６ｍと推定される。

活動度はＢ級である。

�H若　杉　断　層：上記の岩屑なだれ堆積物の堆積面上に、北落ちで比高２５ｍ程度の断層崖がみられる。白滝川右岸の段丘面上には、比高４〜５ｍの断層崖がみられる。トレンチ結果から推定される活動イベントは、Ｋ−Ａｈ火山灰以後に１回（以上）、その前に２回程度である。最新活動時期は、６，３００年ＢＰ以後であるが、上限は確定できない。変位を受けた地層中の炭化木片の１４Ｃ年代からみて、活動間隔は数千年オーダーと推定される。１回の活動での上下方向変位量は、０．７ｍ程度である。

活動度はＢ級である。

�Iユムタ高原１断層：福万山火山（２４万〜４６万年ＢＰ）の南麓斜面に南落ちを示す斜面傾斜の変換点がみられ、その直下に断層露頭が見出された。露頭での同火山噴出物（軽石粒堆積物ないしその再堆積物）の変位量は３ｍ以上である。断層はみかけ３条に分岐し、ステップ状に上位のローム層南落ちの変位を与えている。上位のＫ−Ａｈ火山灰を挟む黒ボク土層の下限（約１０，０００年ＢＰ）は、断層による変位を受けていない。従って、この断層は、約１万年ＢＰ以後は活動しておらず、活動間隔も１万年以上と判断される。

活動度はＣ級以下である。

�J由布院断層：倉木山火山の溶岩（７５〜９１万年ＢＰ）が２５０ｍ以上、水口山火山の溶岩（２０万年ＢＰ）が１４０ｍ以上、共に北落ちに変位しており、由布岳の南および由布院盆地南縁に北傾斜の断層崖が連続している。断層前縁の北傾斜の扇状地面上に南落ちの変位地形や断層露頭がみられ、グラーベン構造を伴っていると判断される。

断層崖を開析して流下する沢沿いに形成された扇状地上の断層崖の位置で、２ヶ所のトレンチ調査を行った。トレンチ結果及びその周辺の地形・地質分布からみると、この断層はＫ−Ａｈ火山灰以後に１０ｍ（以上）、２，０００年ＢＰ以後も３ｍ程度の北落ちの変位を生じたと判断される。２，０００年ＢＰ以後２回、２，０００年ＢＰ〜６，３００年ＢＰ間に少なくとも１回（以上）の活動イベントがあったと推定される。

最新活動時期は、２，０００年ＢＰ以後であり、活動間隔は１，０００年オーダーと推定される。

活動度はＡ級である。

以上の結果より、日出生−由布院測線に沿った地溝内の断層群全体は、次のように活動性とその特徴を評価できる。

�@　本測線上には共通した変位基準面がないため、図１−４−１に示した変位量は、年代の異なるいくつかの基準面からの換算であり、数値にはかなり誤差が含まれるが、２０万年ＢＰ以後の断層活動は、十文字原−朝見川測線と異なり、すでに地溝南縁に活動が偏っているようにみえる。

�A　完新世（特にＫ−Ａｈ火山灰以後）の活動は、�@の傾向がさらに強くなり、断層活動はさらに著しく南縁に偏っている。この傾向は、十文字原−朝見川測線と同様であるが、変位量にはやや差があるようにみえる。すなわち、地溝南縁の断層のＫ−Ａｈ火山灰以降の上下方向変位量は、由布院断層が１０ｍ程度であるのに対して、堀田−朝見川断層は、その２〜３倍の変位を示している。ただし、横ずれ変位成分の評価ができていないため、これらの値をそのまま活動性の差として評価できるかどうかは、現時点では判断できない。

�B　南縁部を除く断層活動には、十文字原−朝見川測線のような対になる断層や相補性の関係はあまり明瞭にみられない。ただし、秋山から若杉に至る一連の断層群が全体として小グラーベン構造を成し、その中でより北側の南落ちの断層群（秋山、坂山北１、坂山、飛岳１）と、南側の北落ちの断層（飛岳、若杉）のそれぞれのグループ内では活動時期に相補性がある可能性がうかがえる。

�C　地溝北縁の日出生断層が、Ａｓｏ−４以後活動していないとみられることと、地溝内部に南落ちの断層が卓越することをあわせて考えると、日出生断層がかつて担っていた南落ちの断層活動がある時期を境に地溝内部の断層群にのりうつった可能性があると思われる。

�D　活動間隔や変位量の評価としてまとめると、十文字原−朝見川測線と同様に、日出生台・飛岳地域の断層群は、全体としてみると、数千年オーダーの間隔でそのいずれかが活動しており、１回の活動における上下方向変位量は、数１０ｃｍオーダーと評価される。

�E　一方、地溝南縁の由布院断層でも、完新世において、上記の断層群より半オーダーないし１オーダー程度活動度が大きいと判断される。
