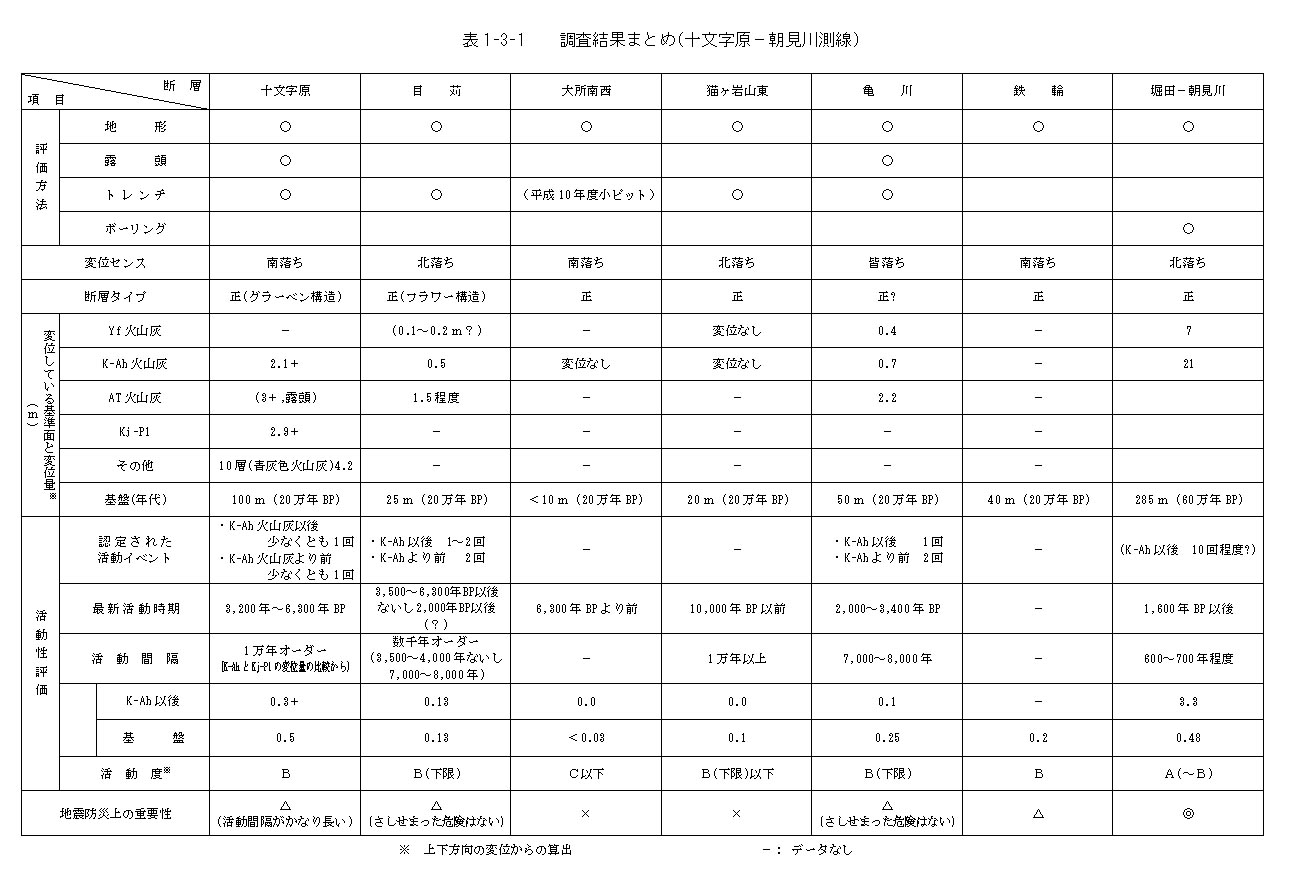

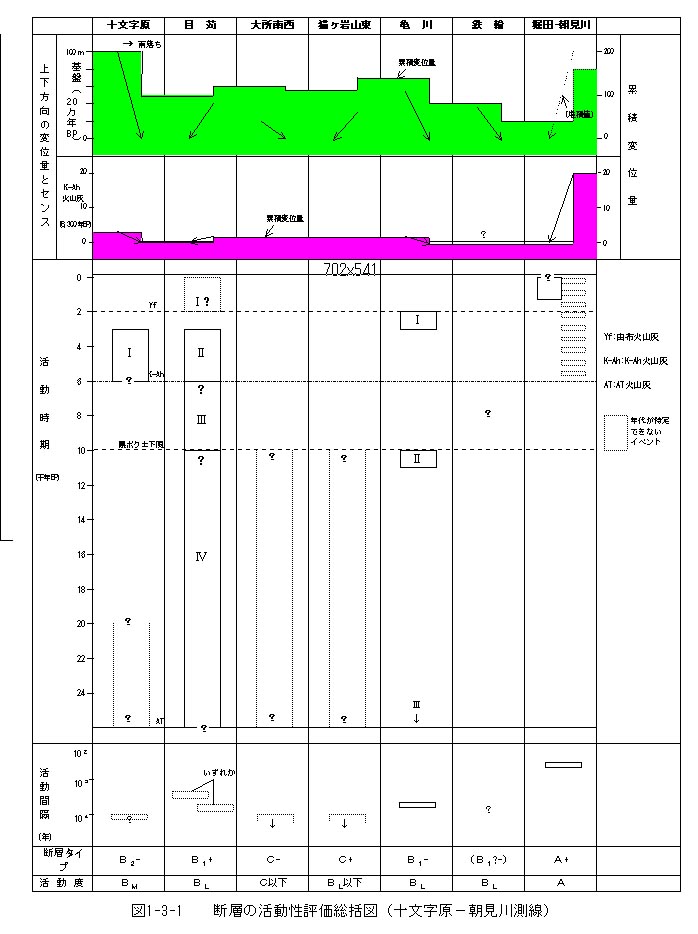

今回は、この内の、十文字原・目苅・猫ヶ岩山東・堀田−朝見川の各断層で、トレンチ・ボーリング調査を行った。今回の調査結果に平成１０年度の調査結果、既往のトレンチ調査結果を考慮した各断層の評価を、表１−３−１と図１−３−１にまとめた。また、代表的な調査結果を図１−３−２、図１−３−３に示した。

本測線上の各断層の特徴は次のようにまとめられる。

�@十文字原断層：古い火山体（２０万年ＢＰ）上に比高約１００ｍの南落ちの断層崖がみられる。トレンチや露頭で、ＡＴ火山灰・Ｋ−Ａｈ火山灰の変形を確認した。断層の形態は、高角度の南落ち正断層であり、断層前縁に小グラーベン構造が形成されている。

最新活動時期は、Ｋ−Ａｈ火山灰以後であるが、由布火山灰層準は変形しておらず、^１４Ｃ年代から、３，２００年〜６，３００年ＢＰの間と判断される。

より古い地層（３〜６万年ＢＰ）とＫ−Ａｈ火山灰の推定変位量にあまり差がないことから、活動間隔はかなり長く（１万年オーダー）、１回の活動での上下方向変位量は、１〜２ｍオーダーと推定される。

上下方向の平均変位速度からみた活動度はＢ（ＢＭ）級※である。

�A目　苅　断　層：古い火山体（２０万年ＢＰ）上に、北落ちの比高約２５ｍの断層崖がみられる。確認された断層は、面傾斜が鉛直に近く、地下浅部で複数に分岐した断層がフラワー構造を成している。

最新活動時期はＫ−Ａｈ火山灰以後であるが、由布火山灰が変形しているかどうかは、確実には判断できない。

トレンチでは３〜４回の活動イベントが確認できる。活動間隔は数千年オーダーとやや短く、１回の活動での上下方向変位量は、０．３〜０．５ｍ程度と判断される。

上下方向の平均変位速度からみた活動度はＢ（ＢＬ）級である。

※以下、活動度Ｂ級の活断層をさらに区別するために、平均変位速度ｓの大きさでＢＨ（１＞ｓ≧０．７）、ＢＭ（０．７＞ｓ≧０．３）、ＢＬ（０．３＞ｓ≧０．１）、とＢ級を細分して表現する。

�B大所南西断層：古い火山体（２０万年ＢＰ）上に、南落ちで比高１０ｍ以下の断層崖がみられる。断層崖は、開析がすすんでいる。平成１０年度に小ピットを掘削したが、Ｋ−Ａｈ火山灰は変形していないと判断された。すなわち、最新活動時期は、Ｋ−Ａｈ火山灰より前で、活動間隔はかなり長い（おそらく１万年以上）と考えられる。

上下方向の平均変位速度からみた活動度は、Ｃ級以下である。

�C猫ヶ岩山東断層：古い火山体（２０万年ＢＰ）上に、北落ちで比高は約２０ｍの断層崖がみられる。トレンチでは、Ｋ−Ａｈ火山灰及びその下位の黒ボク土層には断層活動による変位・変形がみられなかった。※

これより、最新活動時期は１万年ＢＰより前で、活動間隔もかなり長い（１万年以上）と判断される。

上下方向の平均変位速度からみた活動度は、Ｂ（ＢＬ）級以下である。

この断層は、�B大所南西断層と向かい合う位置にあり、変位センスが逆で、活動度が同程度である。

※地形的に推定される断層位置がオフセットしており、局所的に変位の小さい地点でトレンチ調査を行ったため、このような活動性が低いという結果になったことも考えられるが、この評価は、地形からの全体的な評価とも矛盾しない。

�D亀　川　断　層：古い火山体（２０万年ＢＰ）上に、南落ちで比高は約５０ｍの断層崖がみられる。既往トレンチや露頭でフラワー構造を伴う鉛直に近い高角の断層が確認された。既往トレンチ結果に基づくと、最新活動時期は２，０００年〜３，４００年ＢＰ間で（Ｋ−Ａｈ火山灰以後、由布火山灰以前）、活動間隔は７，０００年〜８，０００年とやや短く、１回の活動での上下方向変位量は０．６〜０．７ｍ程度である。

上下方向の平均変位速度からみた活動度は、Ｂ（ＢＬ）級以下である。

これらのパラメーターや断層の形状は、�A目苅断層に類似している。

�E鉄　輪　断　層：古い火山体（２０万年ＢＰ）上に、南落ちで比高は約４０ｍの断層崖がみられる。

今回は詳細調査を実施していないが、上下方向の平均変位速度からみた活動度はＢ（ＢＬ）級であり、変位のセンスや量は、�D亀川断層に類似している。

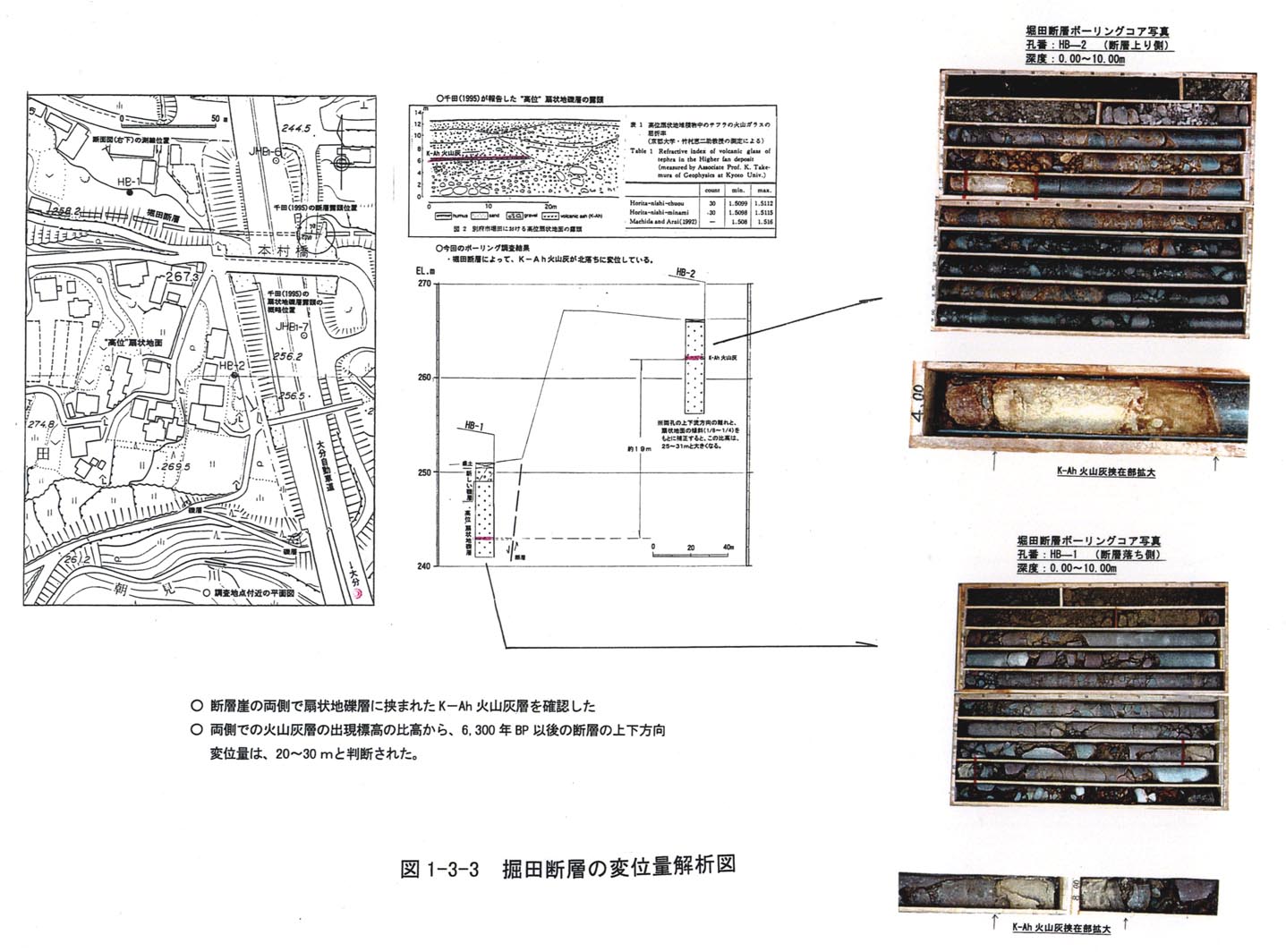

�F堀田−朝見川断層：古い火山噴出物（由布川火砕流堆積物：６０万年ＢＰ）が２８５ｍ程北落ちに変位している（竹村・壇原，１９９３）。朝見地区と堀田地区のボーリング調査結果からみると、この断層は高角の正断層で、Ｋ−Ａｈ火山灰以後に２０〜３０ｍ、由布火山灰以後も２〜３ｍ北落ちの活動を生じたと判断される。

鶴見岳の最新の溶岩流が変位を受けていることからみて、最新活動時期は、１，６００年ＢＰ以後（平成１０年度報告書参照）で、小林（１９８４）の溶岩流の年代推定にもとづくと、８世紀以後の歴史時代の可能性もある。

朝見地区のボーリングでのイベント解析結果を採用すると、Ｋ−Ａｈ火山灰以後に６００〜７００年の間隔で１０回程度の活動を生じたという推定ができるが、確実ではない。

上下方向の平均変位速度からみた活動度は、Ａ級である。

以上より、十文字原−朝見川測線に沿った別府地溝内の断層群全体について次のように活動性とその特徴を評価できる。

�@地溝が形成された２０万年ＢＰ以後の断層活動は、この間を通してみると、地溝の内側からみて、概ね対称的である。

�Aこの断層活動は、単に地溝の内側を全体として陥没させるだけでなく、十文字原地域にはドーム状の高まりをつくっている。

�Bしかしながら、完新世（特にＫ−Ａｈ火山灰以後）の断層活動は、著しく南縁に偏っている。

�C南縁部を除く断層活動には、次のような特徴がある。

�C−１．各断層の活動時期は、同時ではない。かといって、全くバラバラでもないようにみえる。

�C−２．変位量が同程度である一方、変位の向きが逆で、相補的な関係で対になっているようにみえる断層の組合せがある。

（目苅と亀川、猫ヶ岩山東と大所南西）

�C−３．上の組合せの内、目苅と亀川については、活動時期も相補的で、交互に活動しているようにみえる。

�C−４．より長い時間スケールでみると、完新世以前には、目苅と亀川の活動に加えて、猫ヶ岩山東と大所南西の断層活動があったが、完新世になると目苅と亀川の対の活動だけが生じているようにみえる。これは、対を成す断層の組合せがさらに他の断層の組合せと相補的な関係となっていることを示唆するように思われる。

�C−５．十文字原（別府北断層系）の過去２０年間の活動は、地溝内側の規模の小さい断層群の活動全体に見合うほどの大きい変位量を示しており、この点からみると、十文字原とその他の断層全体が相補的な関係にある可能性が考えられる。このような相補性の関係は、現時点のデータでは完全には証明しきれないが、おおよその傾向の評価としては妥当と考える。

�Dこのような相補性の観点からみると、地溝北部の十文字原断層とその南の断層群を全体としてみると、数千年オーダーの間隔で、そのいずれかが活動してきたと推定される。１回の活動の上下方向変位量はあまり大きくなく、最大でも１〜２ｍ、概ね数１０ｃｍと評価される。

�E一方、地溝南縁の堀田−朝見川断層では、少なくとも完新世においては、�Dの断層群より活動間隔が１オーダー程度短く（数百年程度）、逆に１回の上下方向変位量（２〜３ｍ）は半オーダー近く大きい活動が繰り返されたと推定される。
