3−2−2 ピストンコアラー仕様

資料採取に使用したピストンコアラーの仕様は以下の通りである。図3−10にピストンコアラーの概要を示す。

1)コアパイプ

純アルミ製シングルチューブ

全 長:5000mm

外 径:90mm(ジョイント部:100mm)

2)コアキャッチャー

ステンレス製

全 長:150mm

(泥底のためコアリテイナー等は設けない)

3)ピストン

全 長:30cm

重 量:10kg

4本のOリングで気密性を確保

4)トリガー

ア ー ム長:2000mm

重 量:40kg

トリガーウェイト:鉄鎖製、100kg

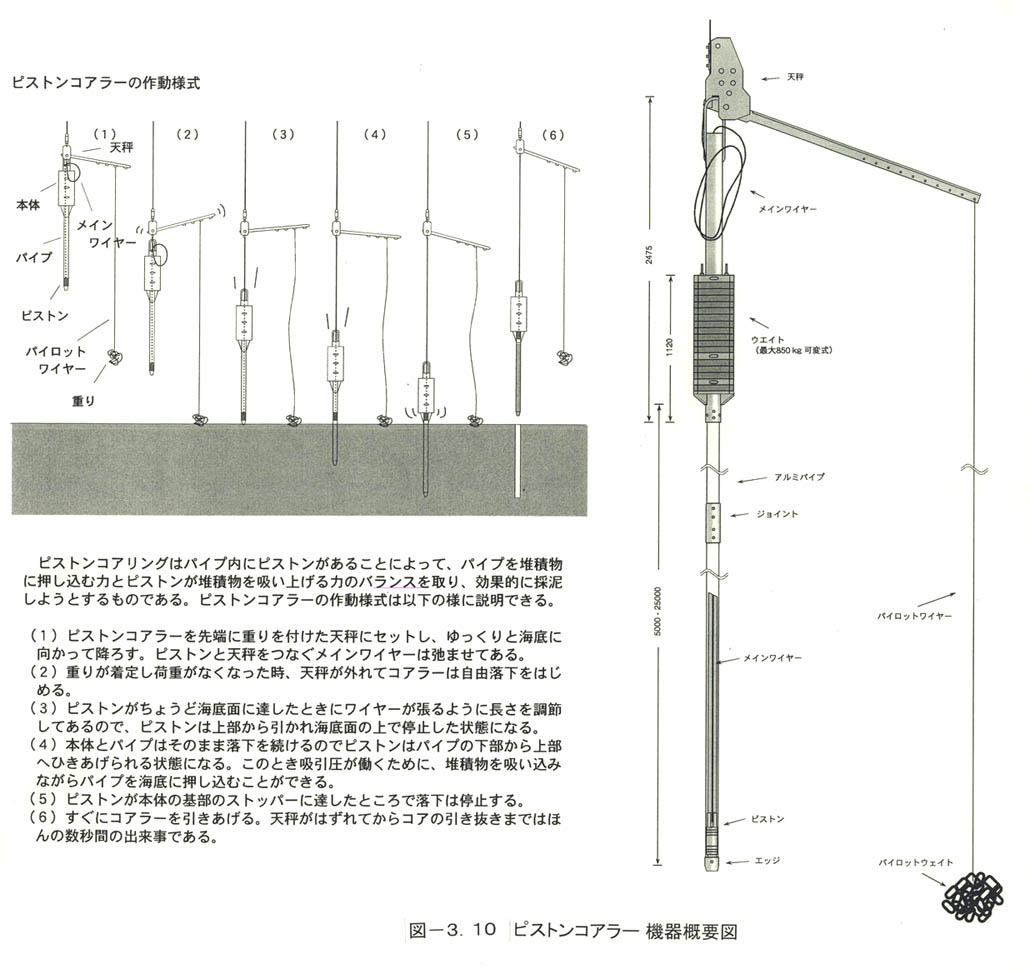

図3−10 ピストンコアラー概要図
