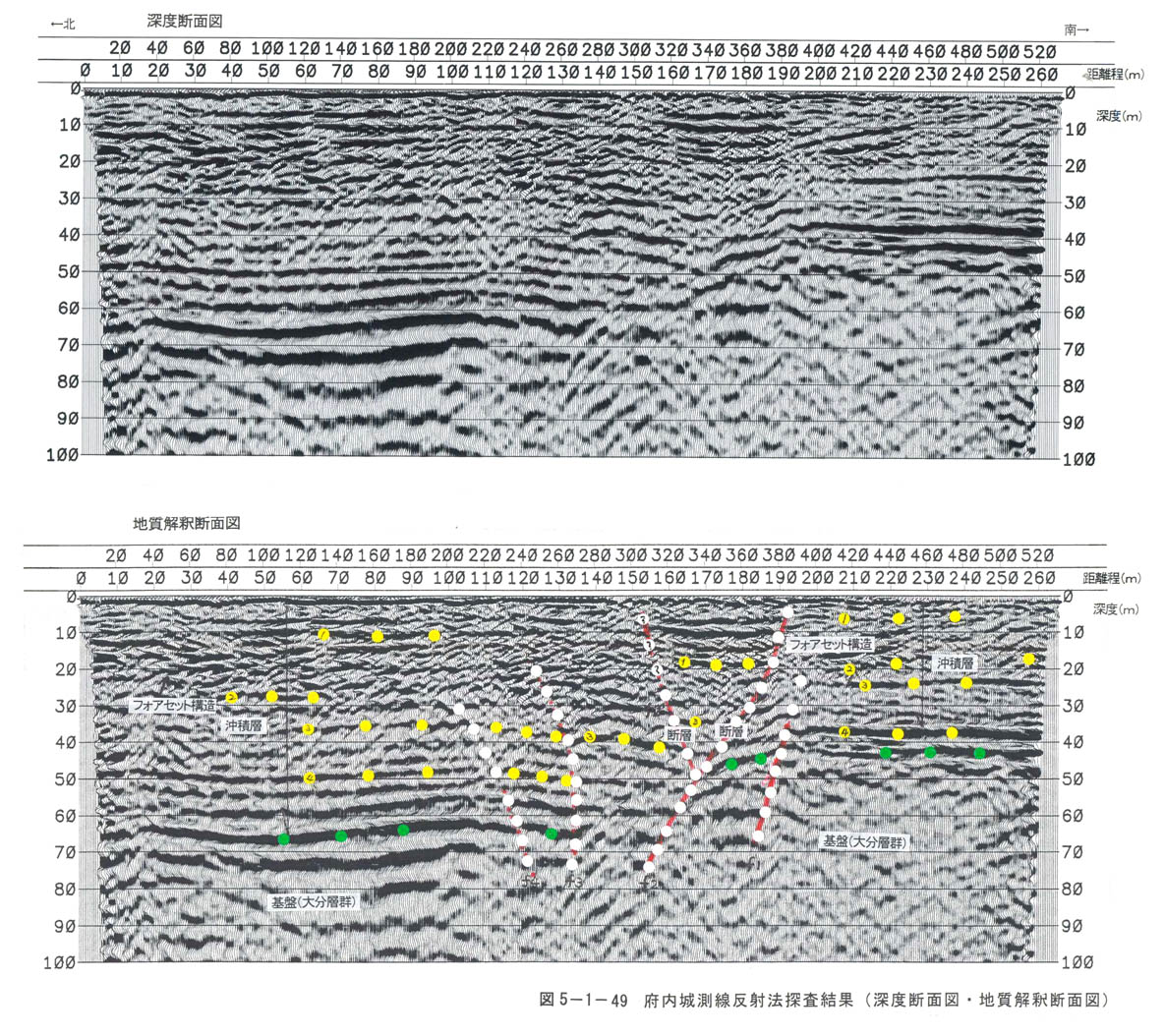

・反射面の分布
基盤上面に相当すると考えられる明瞭な反射面は、測点２００ｍより南側では深度４２ｍ付近に、測点１１０ｍ付近より北側では深度６５ｍ前後に出現し、いずれの区間でも、全体としては水平に近い構造を示す。両区間の間では、グラーベン状に下がる構造を示す。

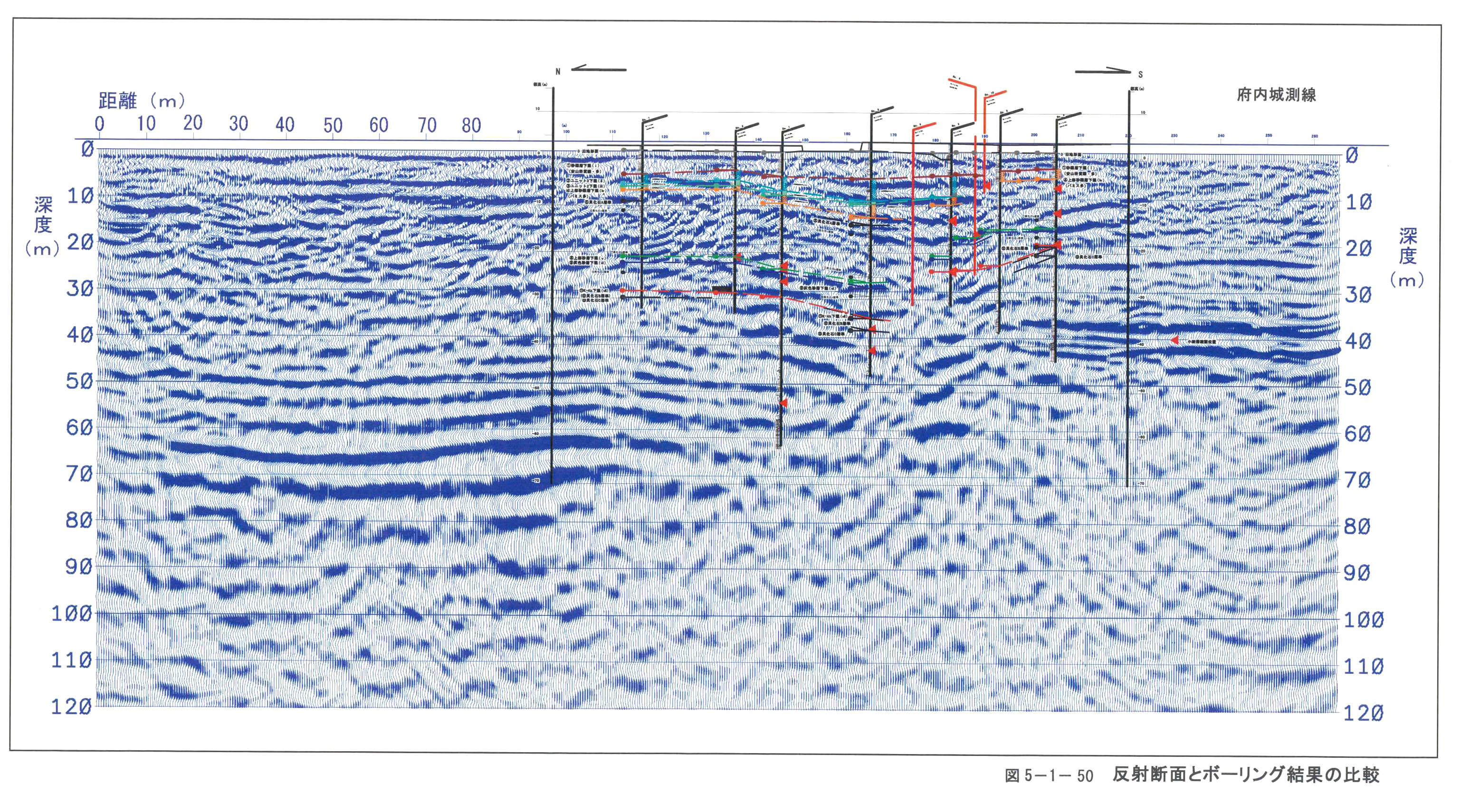

沖積層中では、測点２００ｍより南で、深度３８ｍ付近と深度２４ｍ付近に、明瞭な反射面がみられる。これに相当する面が、測点１１０ｍより北では、深度５０ｍと３５ｍ付近に出現する。両反射面の間には、水平に近く、あまり明瞭でない複数の反射面がいくつかみられる。これらは、ボーリング調査結果（後述）からみて、それぞれ下部の砂礫層・砂層の上面及び中部泥層中の挟み層（おそらくＫ−Ａｈ火山灰層）と考えられる。これらの面も、測線中央付近でグラーベン状に下がっている。測線北部では、下部の砂礫層・砂層の上面に相当する反射面の下位に、さらに２面の明瞭な反射面がみられる。
フォアセット構造のみられる部分の下限は、測線の南部で深度２０ｍ付近、北部で深度２８ｍ付近である。上部砂礫層の下限に相当する反射面は、測線南部で深度５ｍ付近、北部で深度１２ｍ付近にみられる。両区間では、ほぼ水平に近い。測点１５０〜１９０ｍでは、この面は、深度２０ｍ付近まで下がっている。
・地質構造の解釈
断層の位置・変位の向き
測点１００〜２００ｍ間に、各反射面の不連続から、複数の断層の存在が読み取れる。全体としてみると、これらの断層群を挟んで、沖積層下限以浅の反射面は、すべて北落ちに変位している。
南端は、測点１９０〜２００ｍ付近の地表ないし沖積層中部から下にみられる６０°〜７５°で北へ傾斜する、北落ち変位の２条の断層（ｆ１、ｆ２）、北端は、測点１００ｍ付近の沖積層中部から下にみられる６０°〜７０°で南へ傾斜する、南落ち変位の断層（ｆ４）である。このほか、測点１２０〜 １３０ｍ付近（ｆ３）と測点１５０〜１６５ｍ（ｆ２‘）に南傾斜・南落ちの断層の存在が読み取れる
断層の性格と形態
反射面のずれから推定される断層の変位量は、南端のｆ２断層で最も大きく、反射面は、この断層の南側では北傾斜、北側では南傾斜で、この断層は明確に地質構造の境界となっている。
断層相互の関係をみると、測点１５０〜１６５ｍの断層（ｆ２‘）は、最も変位の大きいｆ２断層から分岐しているようである。この断面では深度７０ｍ以深の構造は確認できないが、ｆ２断層における変位の規模、地質構造境界としての性格を考慮し、後述する大分川左岸測線で読み取れる断層形態から類推すると、北傾斜のｆ２（ないしｆ１）断層が主断層として地下深部まで延びており、この主断層での北落ちの断層運動に際しての上盤側（北側）でのロールオーバー背斜・グラーベン構造の形成に伴い、南傾斜の断層がａｎｔｉｔｈｅｔｉｃ（アンチセティック）断層として形成されたと考えられる（第６章参照）。
変位量と断層活動の時期
断層変位区間の両側での対応する各反射面のずれ量の相違からみて、この測線の断層群では、変位が累積していると判断される。沖積層下限では、累積変位は２０ｍ近くに達する。また、ずれの量の差が生じている層準を断層活動の時期とみると、古い方から順に次の時期に断層活動が生じたと推定される。
B 沖積層下限−下部砂礫層・砂層上限の間
A Ｋ−Ａｈ火山灰−上部砂層下限の間
@ 上部砂礫層下限−現在の地表面形成の間

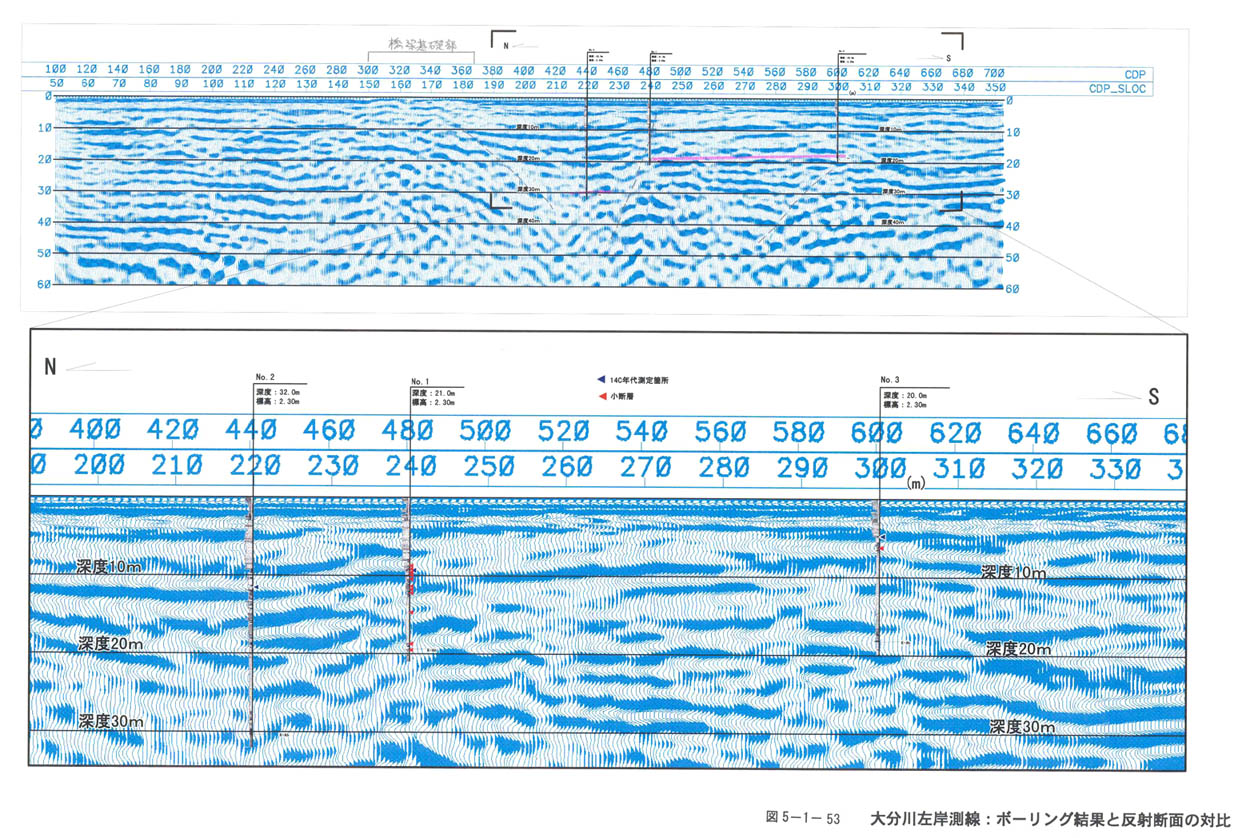

（２）大分川左岸測線 （図５−１−５１，図５−１−５２，図５−１−５３参照）
・反射面の分布

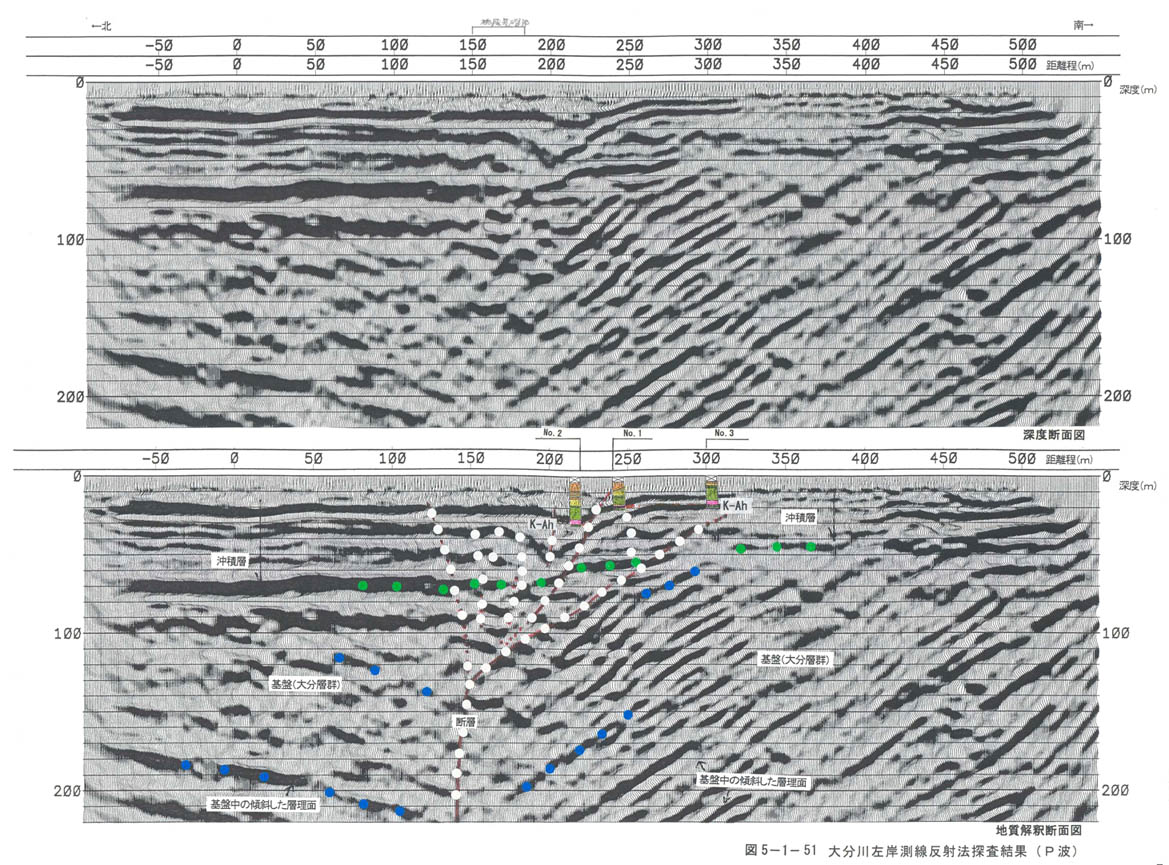

＜Ｐ波探査結果＞
Ｐ波探査では、表層の沖積層中の反射面に加えて、深度２００ｍ付近までの基盤中
の反射面が確認できた。
基盤上面に相当すると考えられる反射面は、測点３００ｍより南側では、深度４５ｍ付近に、測点１３０ｍ付近より北側では、深度７０ｍ前後に出現し、いずれの区間でも、全体としては水平に近い構造を示す。両区間の間では、階段状に北へ下がっている。
基盤中には、層理面に相当するとみられる反射面が多数認められる。これらの反射面の傾斜は、測点１４０〜１５０ｍ付近を境として、北側では１０°〜１５°の南傾斜、南側では約３０°の北傾斜を示す。
沖積層中では、３面ないし５面程度の反射面が認められる。測点２６０ｍより南側と測点１５０ｍ付近から北側では、ほぼ水平で、その間ではグラーベン状に下がっている。これらの反射面の層序的な対応は、この断面では必ずしも明確ではないが、最上位の反射面は、沖積層上部の砂礫層下限に対応していると推定される。

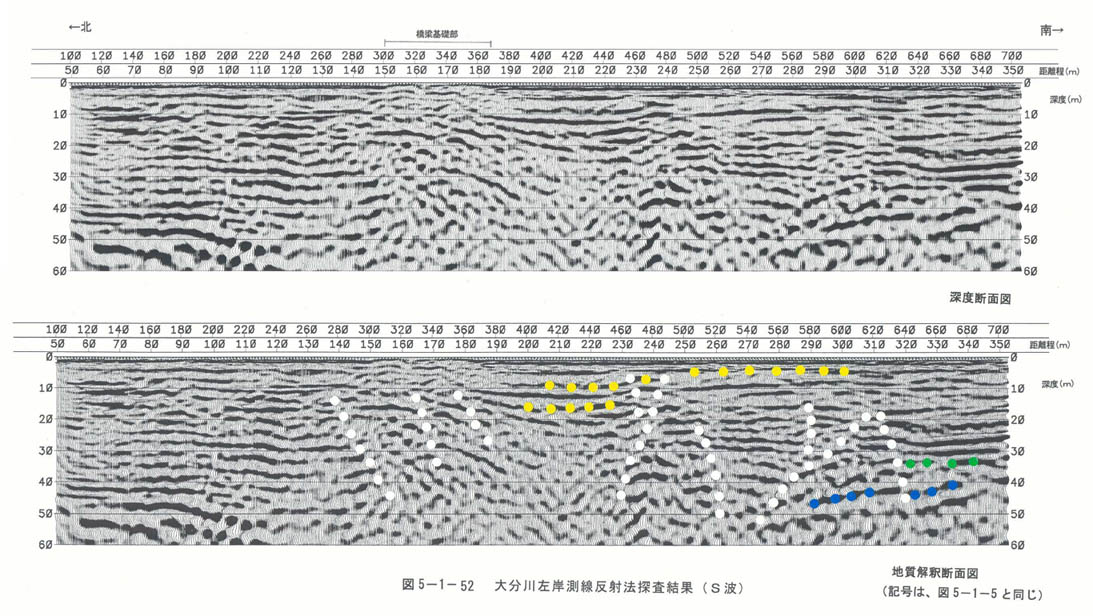

＜Ｓ波探査結果＞
Ｓ波探査では、測点１５０〜１８０ｍ付近が橋梁基礎の範囲にあたっており、ｄｉｆｆａｒａｃｔｉｏｎパターンで反射面が不明瞭になっているものの、いくつかの反射面が認定できる。
基盤上面に相当すると考えられる反射面は、測点３００ｍより南側では、深度３０ｍ付近に、測点１１０ｍ付近より北側では、深度５０ｍ前後に出現する。測線南部では、水平に近い構造、北部では水平ないし南傾斜の構造を示す。Ｐ波と比べてみかけの出現深度が浅いようにみえるのは、解析上での地表から反射面までの弾性波速度の設定の相違によるものと考えられる。また、測線の北部と南部では、基盤中に、Ｐ波断面と同様の傾斜した反射面が認定できる。
沖積層中には、水平に近い多くの反射面がみられる。春日神社付近や府内城付近と違い、フォアセット構造が発達する部分は確認できないが、上部砂礫層下限に相当するとみられる反射面が、測点２５０ｍ付近より南では深度８〜１０ｍに、測点１３０ｍ付近より北では深度約１２ｍに出現する。それぞれの区間では、ほぼ水平な構造を示す。
・地質構造の解釈
断層の位置・変位の向き
Ｐ波断面とＳ波断面のいずれにおいても、測点１２０〜３２０ｍ間に、反射面の不連続から、複数の断層が読み取れる。主な断層については、両方の断面で読み取れる。
南端は、測点３１０ｍ付近の沖積層中部から約４５°で北へ傾斜している断層（ｆ１）、北端は、測点１２０〜１３０ｍ付近の沖積層上部から６０°〜７０°で南へ傾斜している、南落ち変位の断層（ｆ３）である。また、測点２３０〜２４０ｍ付近の沖積層上部から６０〜７０°で北へ傾斜している、北落ちの断層（ｆ３）も明瞭である。ほかにも、ｆ２、ｆ３と同系統の断層が少なくとも５〜６条認められる。
断層の性格と形態
Ｐ波断面でみると、表層の断層群は、北傾斜の主断層に南傾斜のａｎｔｉｔｈｅｔｉｃ断層が伴う形態を示す。また、測点１５０ｍ付近の深度１３０ｍ以深では、基盤中の１条の断層（Ｆ）に収斂しており、全体としてフラワー構造を形成している。このＦ断層は、平成１１年度に実施された深部反射法探査でも確認されており、深度７００ｍ付近まで追跡されている。深部では傾斜が約３０°まで小さくなり、全体として下に凸のｌｉｓｔｒｉｃ断層の形態を示すとされている（平成１１年度調査報告書を参照）。
変位量と断層活動の時期
これらの断層群を挟んで、基盤上面相当の反射面は、約２０〜２５ｍ北へ下がっている。この量は、府内城測線での値とほぼ同じである。同様に、沖積層の上部砂礫層下限は、北へ５ｍ弱下がっている。
前述したように断層付近での反射波のｄｉｆｆａｒａｃｔｉｏｎにより、反射面の細かい対比が確定できないため、反射面のずれ量の差が生じている層準から断層活動の時期を推定することは難しい。

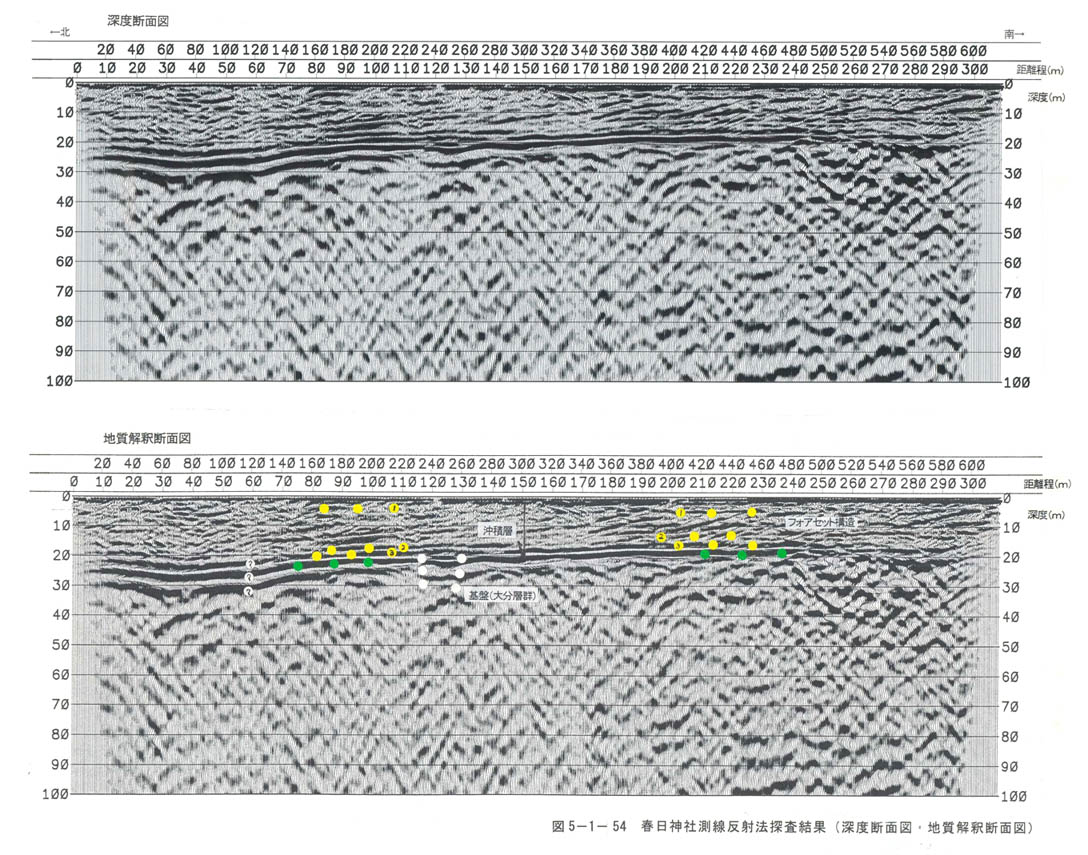

（３）−１．春日神社測線（図５−１−５４参照）
・反射面の分布
深度２０ｍ〜２５ｍ付近に、基盤上面に相当すると考えられる、南から北へ緩く傾斜する、きわめて明瞭な反射面が存在する。測点１２０〜１３０ｍ付近と、測点２０〜７０ｍ付近では、この反射面が凹状に下がっている。
この反射面の２〜３ｍ上にも、連続性のよい明瞭な反射面がみられる。測点１４０ｍ付近から南では、明瞭な反射面は１面であるが、北側では、上位の面もかなり明瞭になる。１２０〜１３０ｍ付近では、下位にも面が出現し、局所的に３面の反射面がみられる。これらの面は、沖積層下部の砂礫層ないし砂層、及び中部泥層の境界に相当する面と推定される。
さらに上位には、前進する三角州のフォアセット構造とみられる、海側（北側）へ５°〜１２°で傾斜する反射面が多数存在する部分（上部砂層相当）がある。上・下位層との境界では、ｔｏｐｌａｐとｄｏｗｎｌａｐ構造が明瞭である。この部分の層厚は６〜１５ｍで、海側へ厚くなっている。ただし、測点８０ｍ付近から海側では、この構造は見えにくい。
最も地表面に近い、深度４〜６ｍ付近には、水平に近い反射面が断続的にみられる。これは、沖積層最上部の砂礫層の下限に相当すると推定される。この反射面も海側へ向かって徐々に下がる傾向があり、さらに、測点７０ｍ付近から海側では、凹状に窪む傾向があるようだが、面自体が不明瞭になるため、詳細は確認できない
・地質構造の解釈
測点１２０〜１３０ｍ付近、測点２０〜７０ｍ付近では、基盤上面が凹状に下がっており、沖積層下部では、南側に存在しない地層の堆積もしくは層厚の増大が生じていると推定される。一方、周辺の既往ボーリング資料の解析では、この付近に沖積層の北落ち構造が推定されており、海域の音波探査で推定された断層を陸側へ延長すると、この付近を通る。
以上の点を考慮すると、反射断面でみられる上記の構造は、変位量はあまり大きくないものの、断層によるグラーベン状の変形である可能性が高いと判断される。
この部分での、断層運動によるとみられる変位量は、沖積層下部で最大でも５ｍ程度である。フォアセット構造のみられる下部砂層〜中部泥層相当部には、変形は及んでいないと判断される。

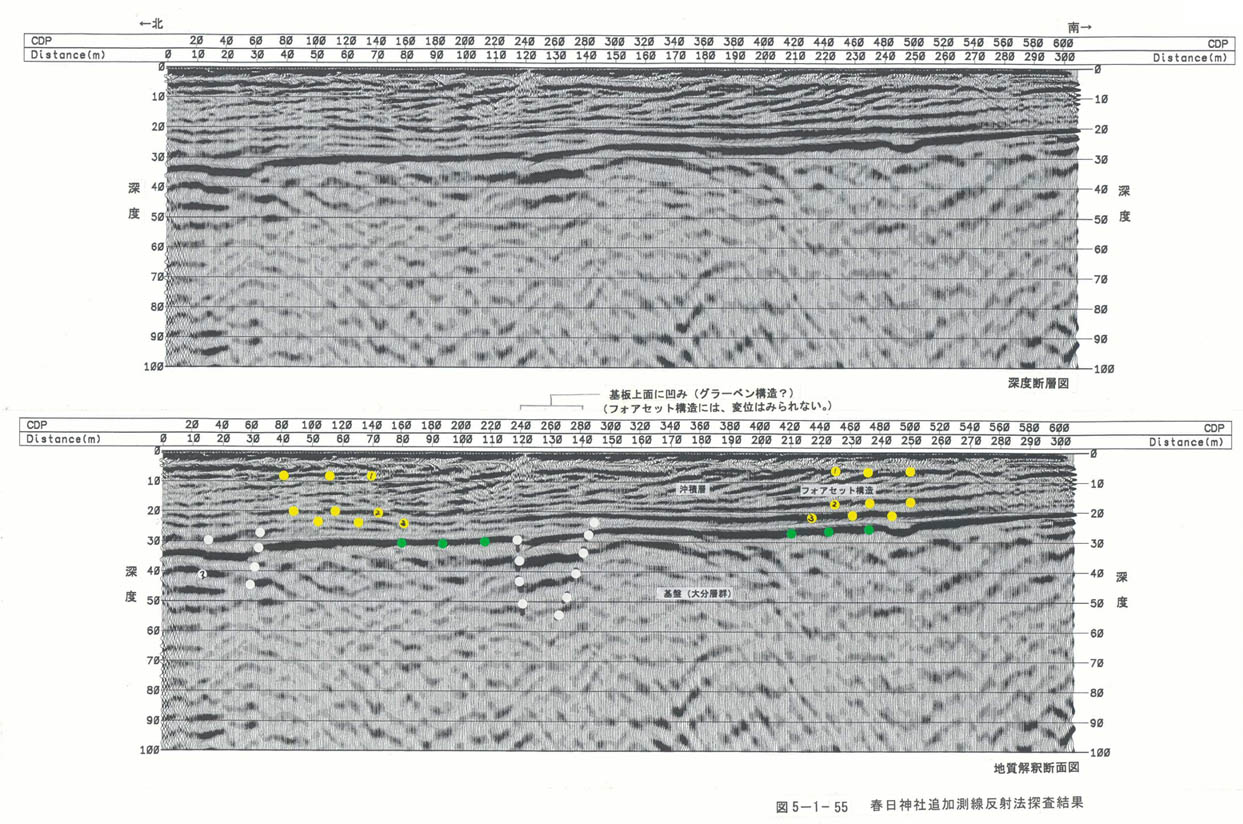

（３）−２．春日神社東方測線（図５−１−５５参照）
・反射面の分布
全体に春日神社測線に類似するが、対応する反射面の深度が、より深くなっている。
基盤上面に相当すると考えられる、きわめて明瞭な反射面の深度は、２０ｍ〜３５ｍ
で、南から北へ緩く傾斜する。測点１２０〜１４５ｍ付近と、測点１５〜３０ｍ付近では、この反射面が凹状に下がっている。測点３０ｍと１２０ｍ付近では、この面に比較的明瞭な北落ちのずれが認められる。
この反射面の直上から１０〜１３ｍ程度上までの部分には、、沖積層下部の砂礫層ないし砂層及び中部泥層の境界に相当する面と推定される、連続性のよい明瞭な反射面が複数みられる。測点１４５ｍ付近から南では、明瞭な反射面は２面であるが、その北側では、その間に面が付け加わって、３面が認められる。また、測点１４５ｍ付近から南では、北側に比べて反射面がより明瞭である。これは、何らかの堆積相の変化をしめしている可能性があると思われる。
さらに上位のフォアセット構造のみられる部分（上部砂層相当）の層厚は、６〜１２ｍである。海側へ向かって厚くなっている。
沖積層最上部の砂礫層の下限に相当する面は、深度６〜８ｍ付近にみられる。ほぼ水平に近く、比較的連続性がよい。測点７０ｍ付近から海側では、反射面が２面認められる。
・地質構造の解釈
春日神社測線と同様に、測点１２０〜１４５ｍ付近、測点１５〜３０ｍ付近にみられる、基盤上面の凹状の下がりは、断層によるグラーベン状の変形と推定される。測点１４５ｍ付近から海側の沖積層下部に、反射面が増え、南側にない地層が堆積しているか南側より層厚が厚くなっているとみられることも、この推定を支持する。
断層によるとみられる変位量は、基盤上面と沖積層下部で最大でも４ｍ程度であり、
かつ、下部砂層ないし中部泥層相当部には、変形は及んでいないと推定される。
この測線では、春日神社測線と同様の断層の存在が、より明確に示されているといえる。

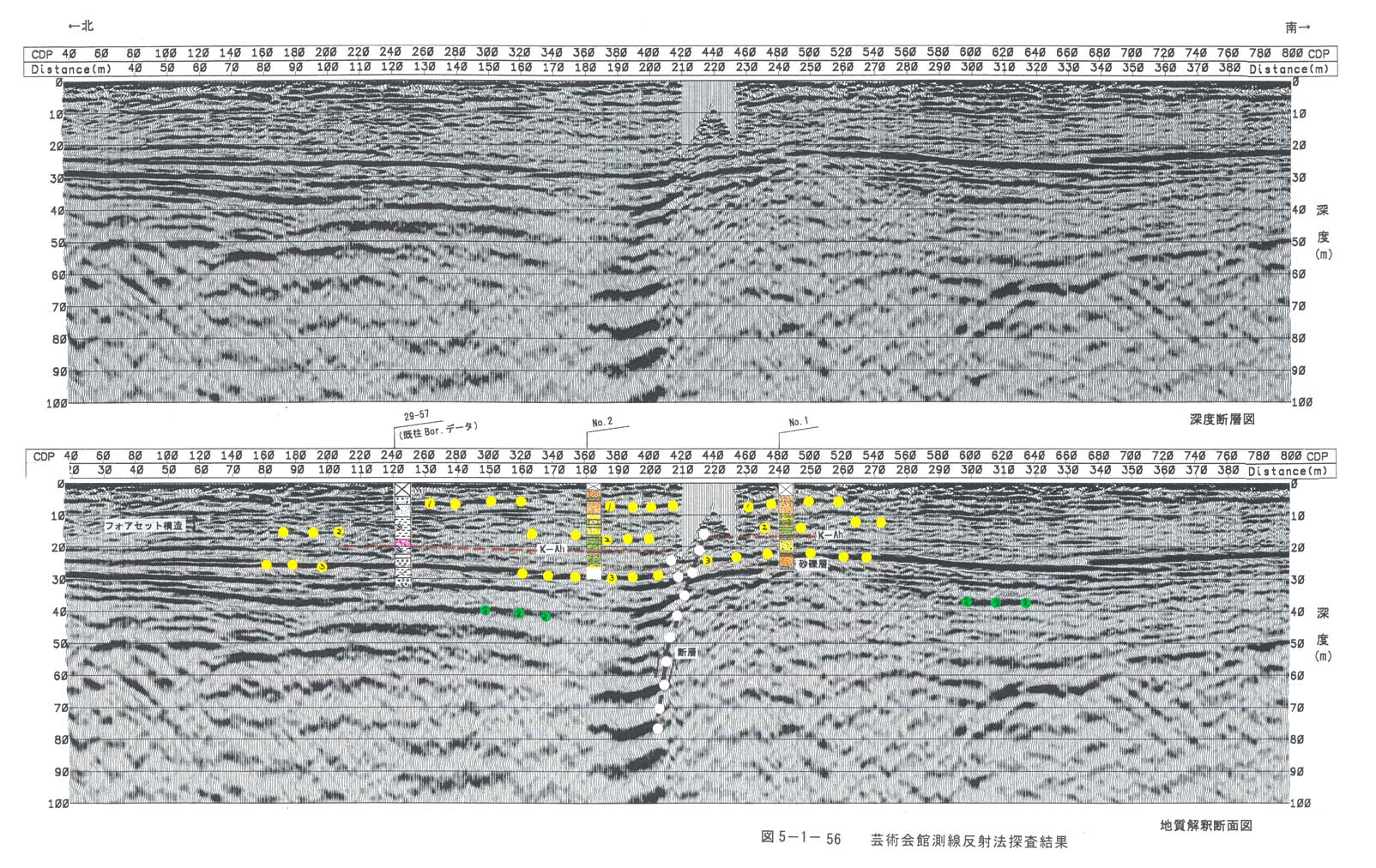

・反射面の分布

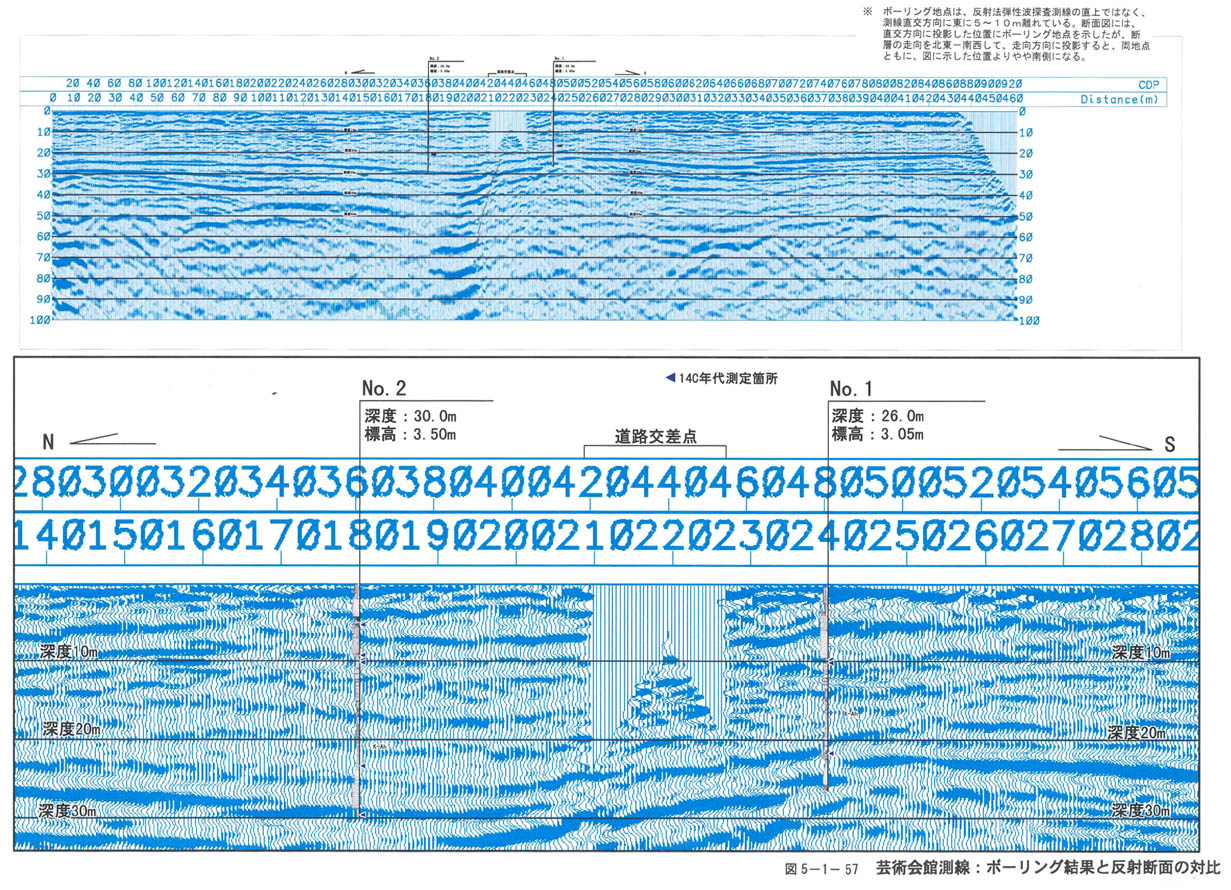

測点２２０ｍ付近から南では深度２２〜２５ｍ、測点２００ｍ付近から北では深度３０〜２５ｍに明瞭な反射面が認められるが、後述するボーリング調査からみると、この反射面は、基盤上面ではなく、沖積層下部の砂礫層の境界に対応していると考えられる。この明瞭な面の下（測点２９５〜３２０ｍで深度３７ｍ付近、測点１１５〜１７０ｍ付近で深度４０ｍ付近）に断続的ではあるが、比較的明瞭に識別できる反射面を、基盤上面に対応する反射面と推定した。
このほかに、沖積層中のフォアセット構造の下限に相当する反射面が、測点２３５ｍより南では深度１２〜１５ｍ、測点２００ｍより北では深度１６〜１７ｍ付近にみられる。上部砂礫層の下限に相当する反射面は、測点２３０ｍより南では深度５ｍ付近に、測点２００ｍより北でも深度５ｍ付近にみられる。
最上位のものを除く反射面は、測点１９０〜２３０ｍ付近を境として北へ下がっており、その南側と北側では、それぞれほぼ水平に近い構造を示している。最上位の反射面は、全体としてほぼ水平である。
・地質構造の解釈
断層の位置・変位の向き
測点１９０〜２３０ｍ間の反射面の北落ち変形は、断層運動によるものと判断される。反射面が不連続になる位置を結ぶと、７０°〜８０°北傾斜の断層の存在が読み取れる。
断層の性格と形態
この断層では、他の測線と違い、グラーベン状の変形構造やそれに伴うａｎｔｉｔｈｅｔｉｃ断層は、明瞭には認められない。
変位量と断層活動の時期
最上位の上部砂礫層下限相当の反射面には、明瞭な北落ち変位は認められない。中位の反射面の北落ち変位量は約４ｍ、下位の反射面の北落ち変位量は、約８ｍで、変位の累積が認められる。すなわち、この２面の間の時期にあたる、下部砂層・中部泥層の堆積期間中に断層活動が生じたと推定される。
