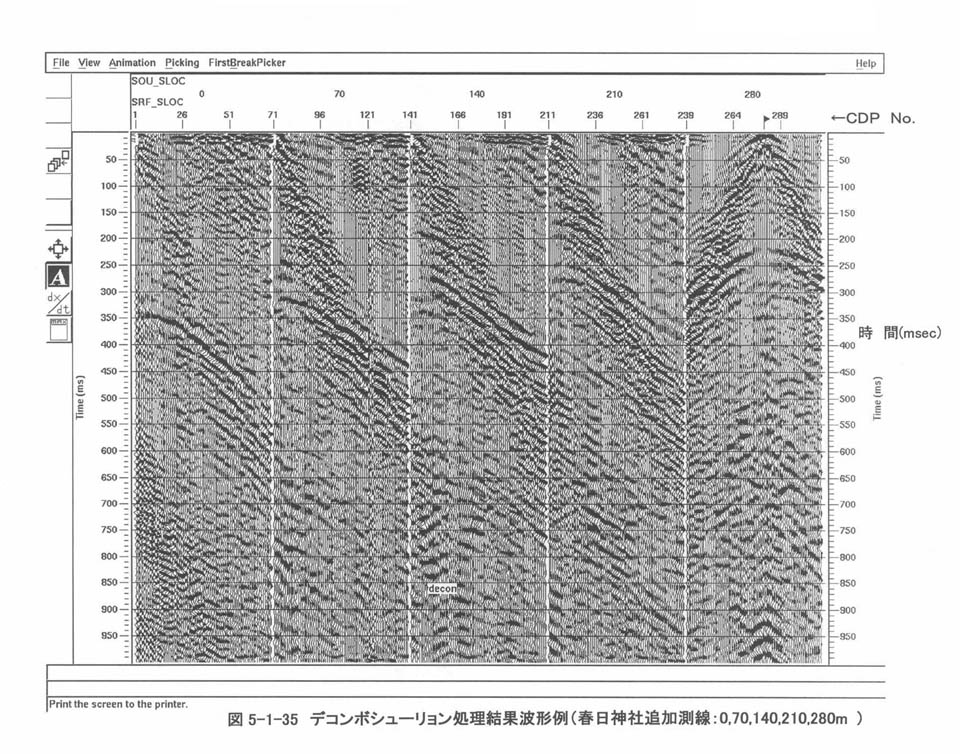

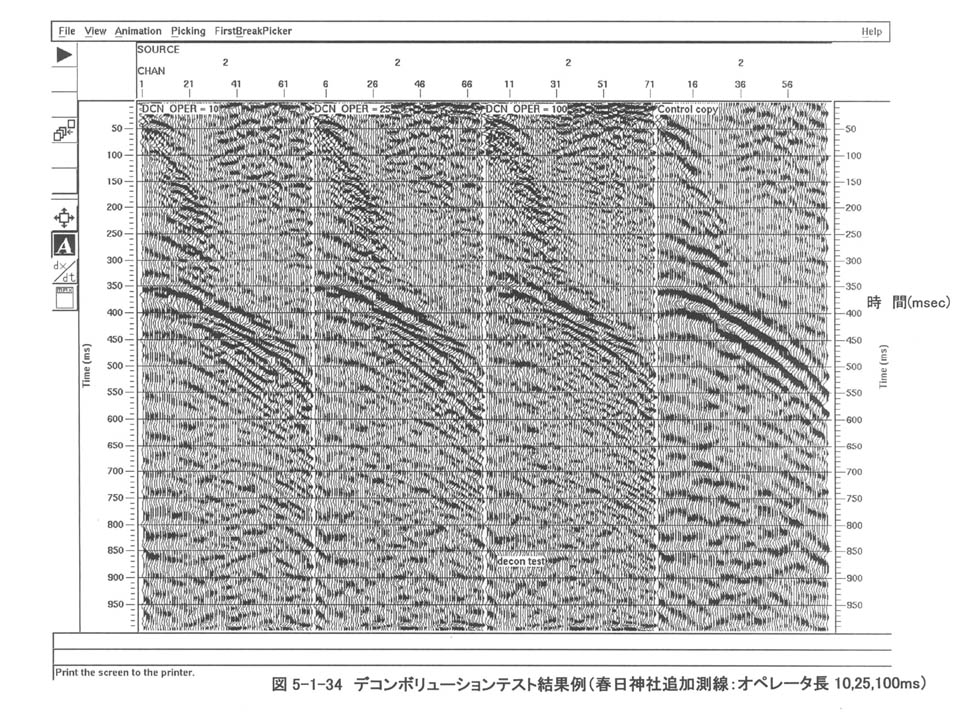

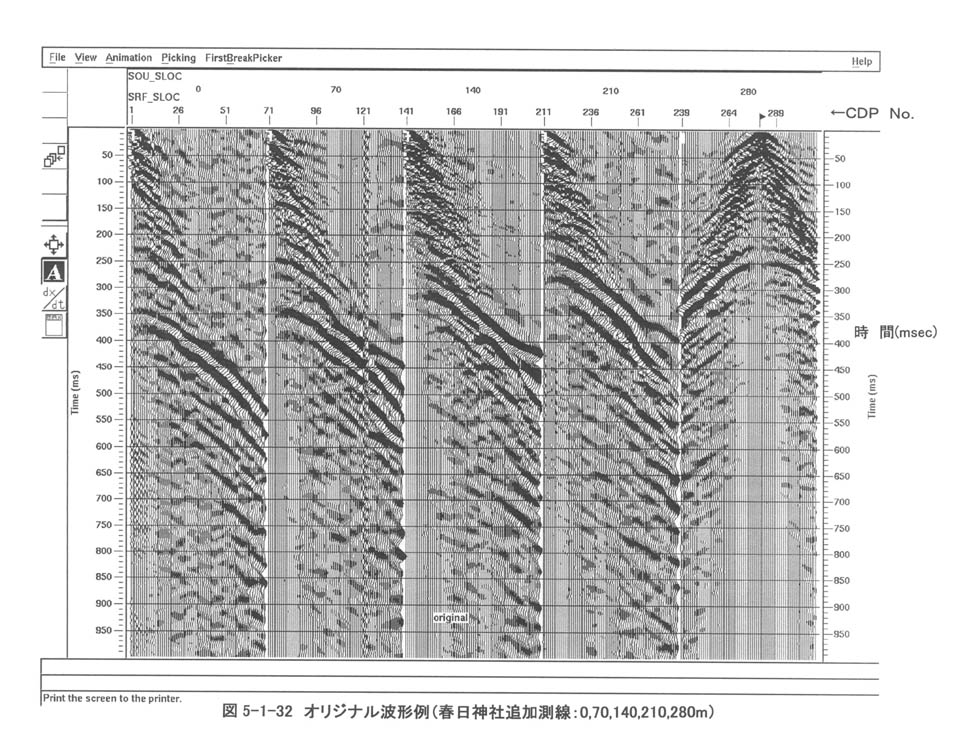

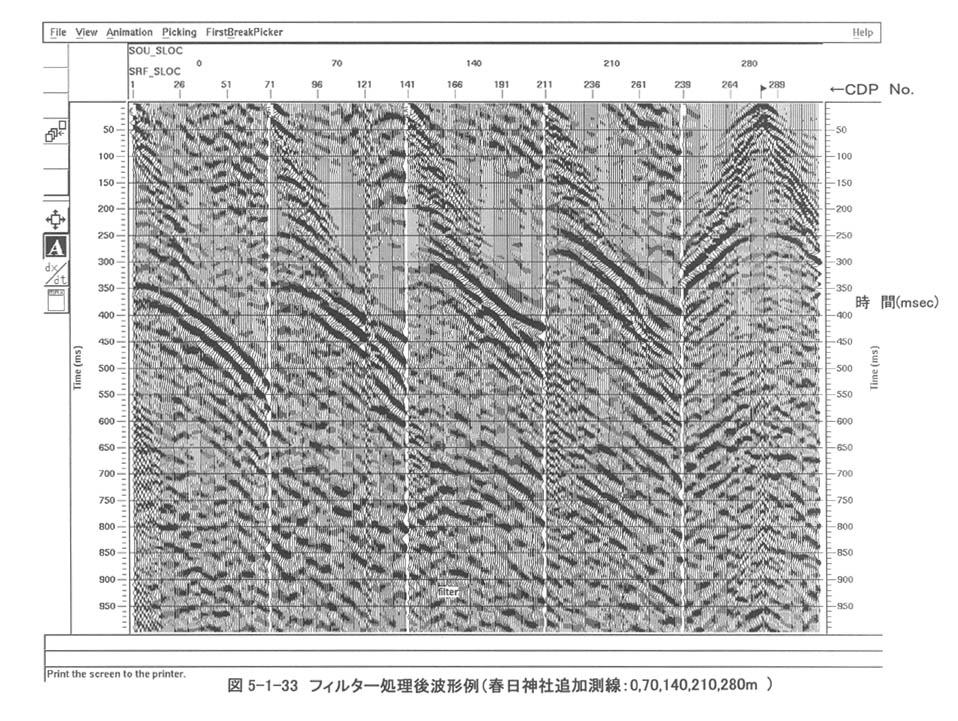

図５−１−３２に相互相関処理後のオリジナル波形例を起振点７０ｍ毎に示す。本測線にけるバイブレータの発震スイープは、２０〜１６０Ｈｚとした。図５−１−３３にフィルター処理後波形例を示す。バンドパスフィルターでは２５〜９０Ｈｚを通過周波数帯とし、ＡＧＣのオペレータ長は５００ｍｓとした。図５−１−３４にデコンボリューションパラメータテスト（オペレータ長を１０，２５，１００ｍｓと変更）結果例、図５−１−３５にはデコンボリューション処理結果例を示す。デコンボリューションのオペレータ長は２５ｍｓとした。図５−１−３３のスタック前の波形例は、春日神社測線の記録と同様に、測線距離の増加に伴い往復走時が短くなる顕著な反射波が見られる。この測線においても、顕著な反射波より下位に見られる反射波は顕著な反射波のマルチであると考えらる。理由は、春日測線と同じである。

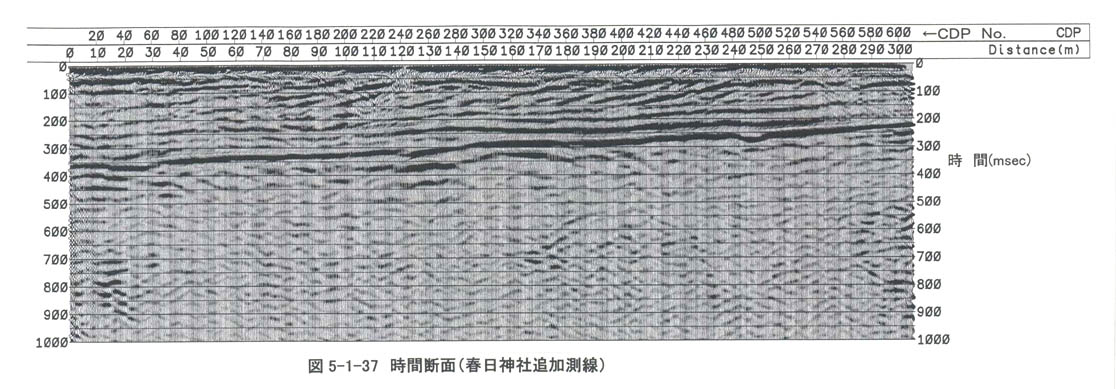

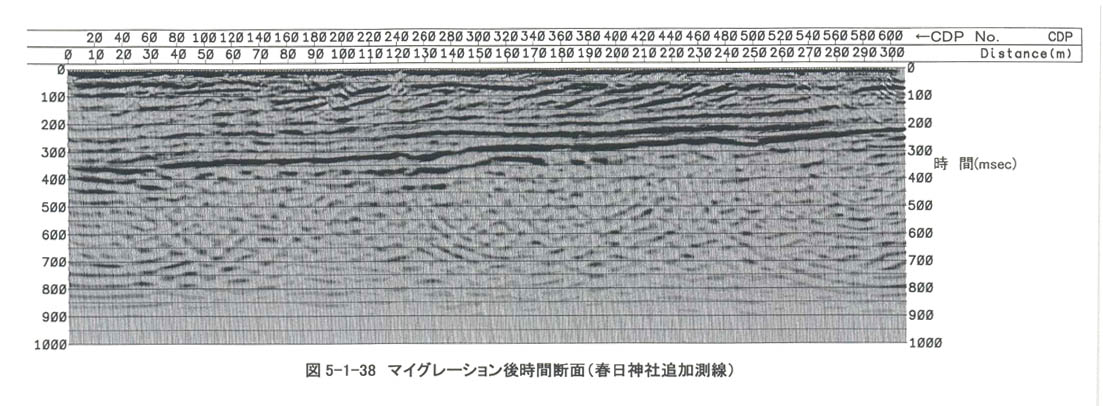

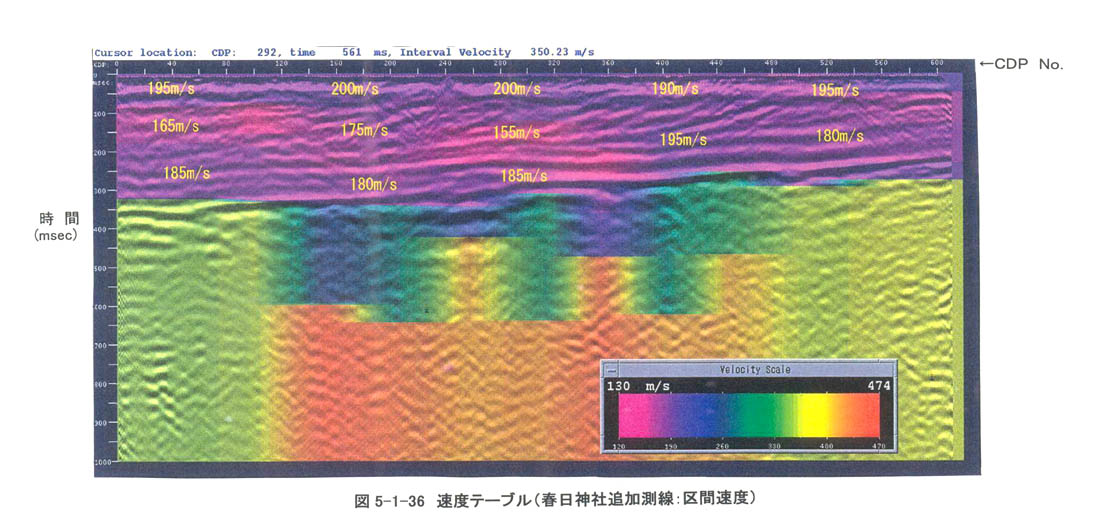

図５−１−３６には速度解析結果より求めた区間速度分布を示す。図５−１−３７には速度解析結果よりＣＤＰ重合を行った結果である時間断面を示す。時間断面を観察すると、測線全体で北に緩く傾斜する反射波が顕著である。この反射波の往復走時は、北側で３００ｍｓ程度、南側で２００ｍｓとなっている。この反射波より上位の反射波はより高い角度で北に傾斜しており、測線個々の波群としては顕著であるが、連続性は良くない。これらの特徴や速度テーブルの特徴も春日神社測線と非常に近似している。図５−１−３８には、マイグレーション後時間断面を示す。マイグレーションには、速度解析で求めた速度テーブルを用いた。

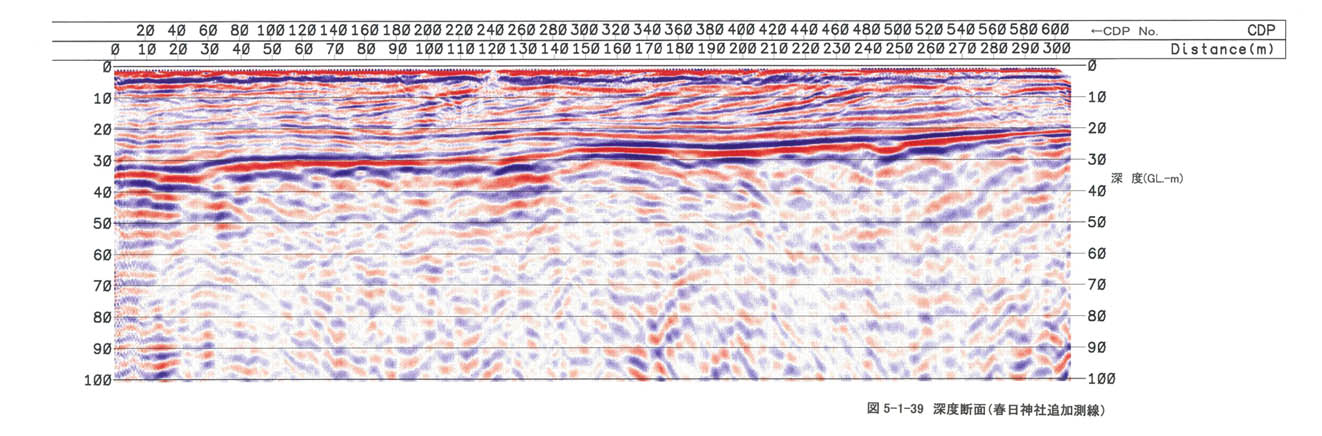

図５−１−３９には、時間断面に深度変換を施した結果（深度断面）を示す。深度変換には、図５−１−３６に示した速度テーブルを平滑化して用いた。
