2−4−1 調査地点及び調査範囲の設定経緯の概要

図2−1にソノプローブ音波探査の実施範囲図を示す。探査は調査対象となる断層(亀川沖西断層、東中央断層、西中央断層)に直交する方向に側線を設定し、船上で探査結果をモニタリングしながら断層位置の正確な把握につとめた。

図2−2−1図2−2−2図2−2−3図2−2−4にはピストンコアリングの採取位置図を示す。亀川沖断層では、断層内の西側、東側の2箇所、西中央断層、東中央断層では各1箇所づつを採取箇所として選定した。コアリングは断層を挟んだ位置で相対的隆起側・沈降側のそれぞれから数本のコアリングを行った。

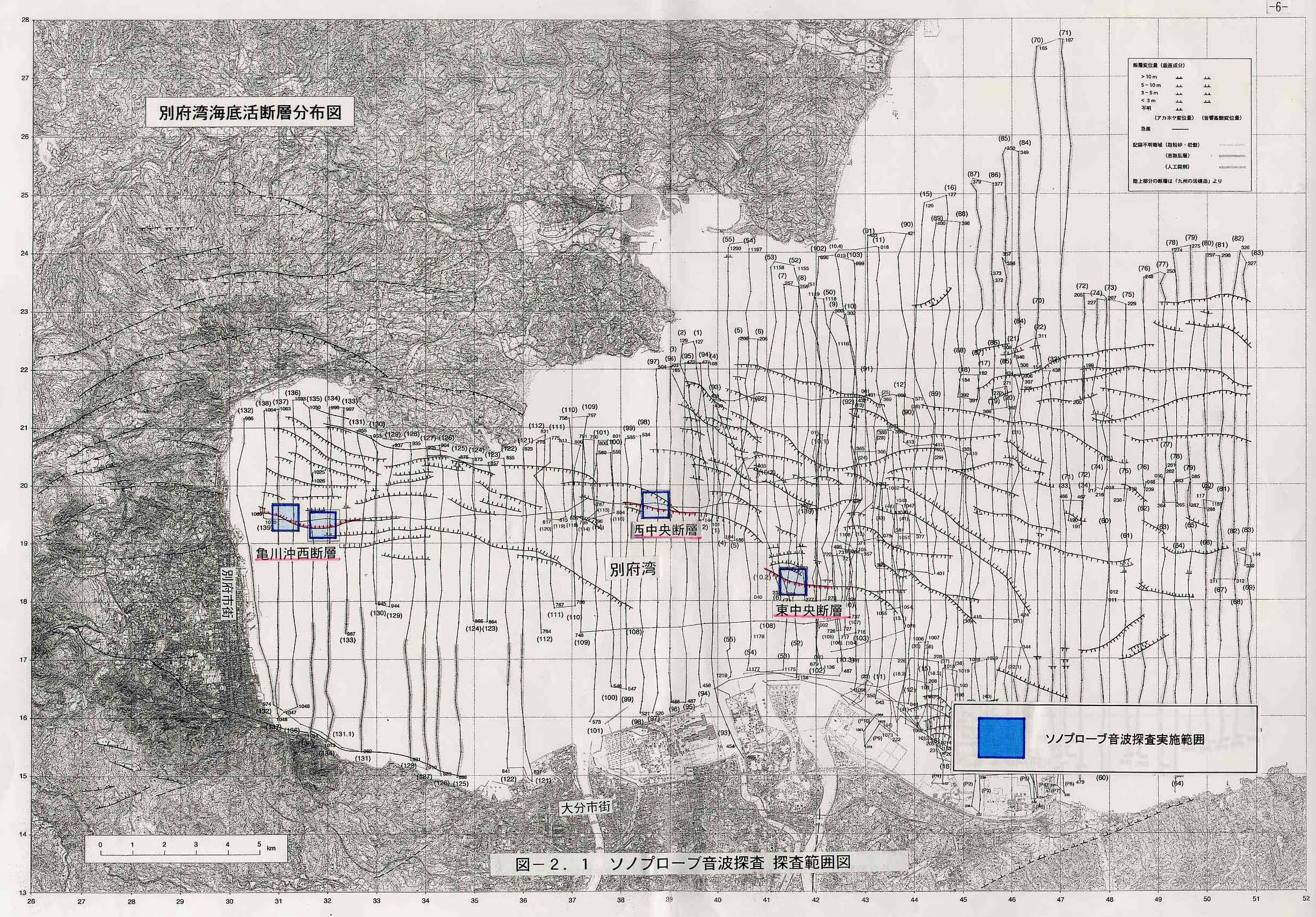

図2−1 ソノプローブ音波探査 探査範囲図

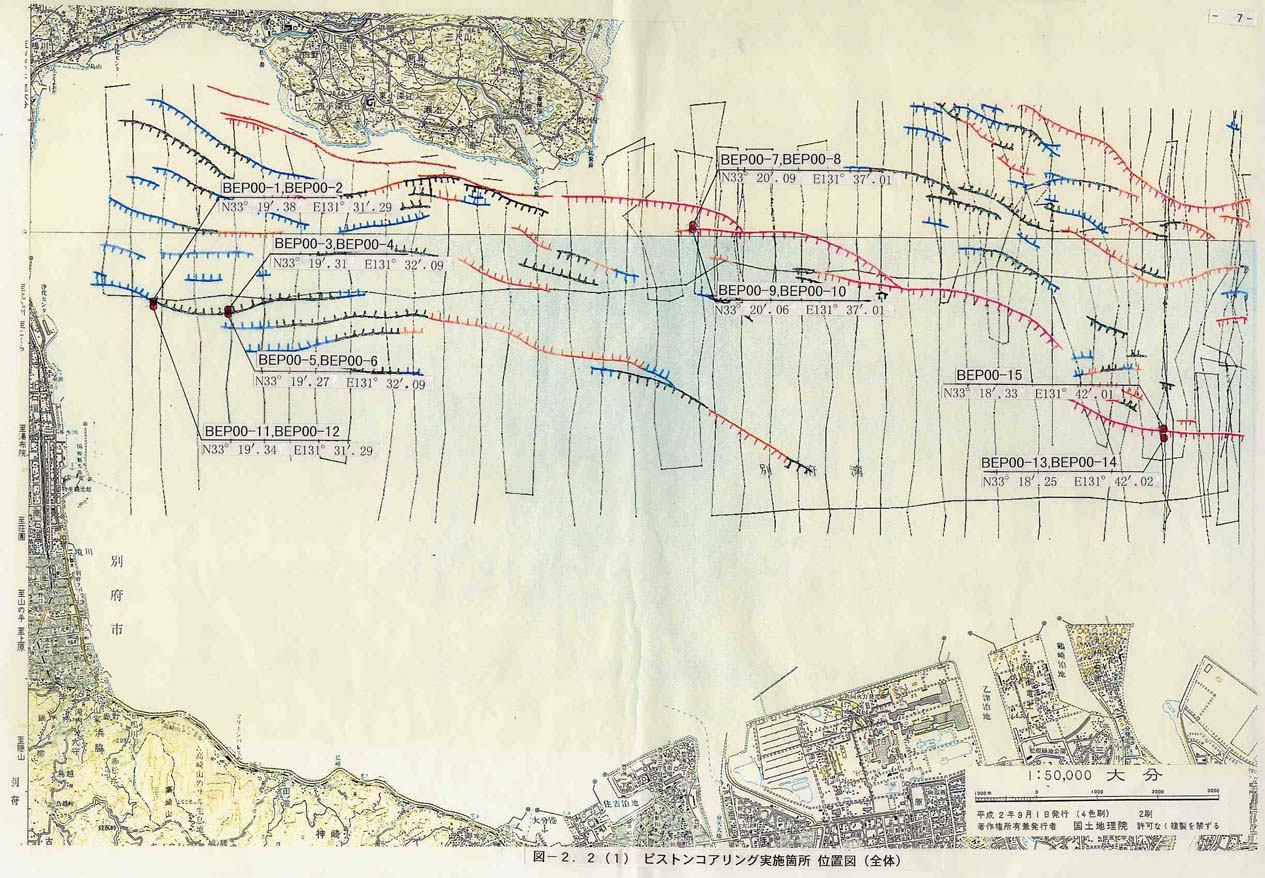

図2−2−1ピストンコアリング実施箇所 位置図(全体)

図2−2−2 ピストンコアリング実施箇所 位置図(亀川沖西断層)

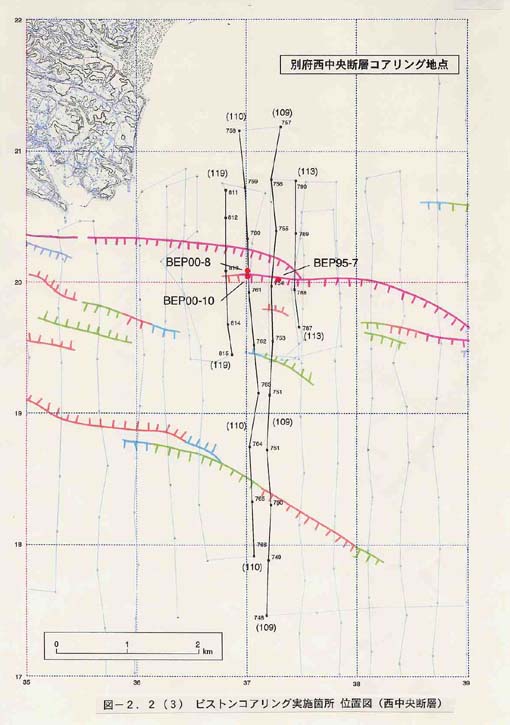

図2−2−3 ピストンコアリング実施箇所 位置図(西中央断層)

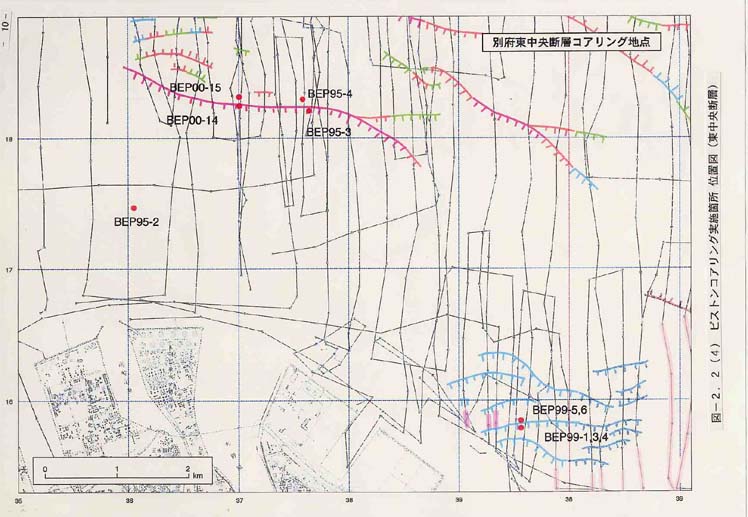

図2−2−4 ピストンコアリング実施箇所 位置図(東中央断層)
