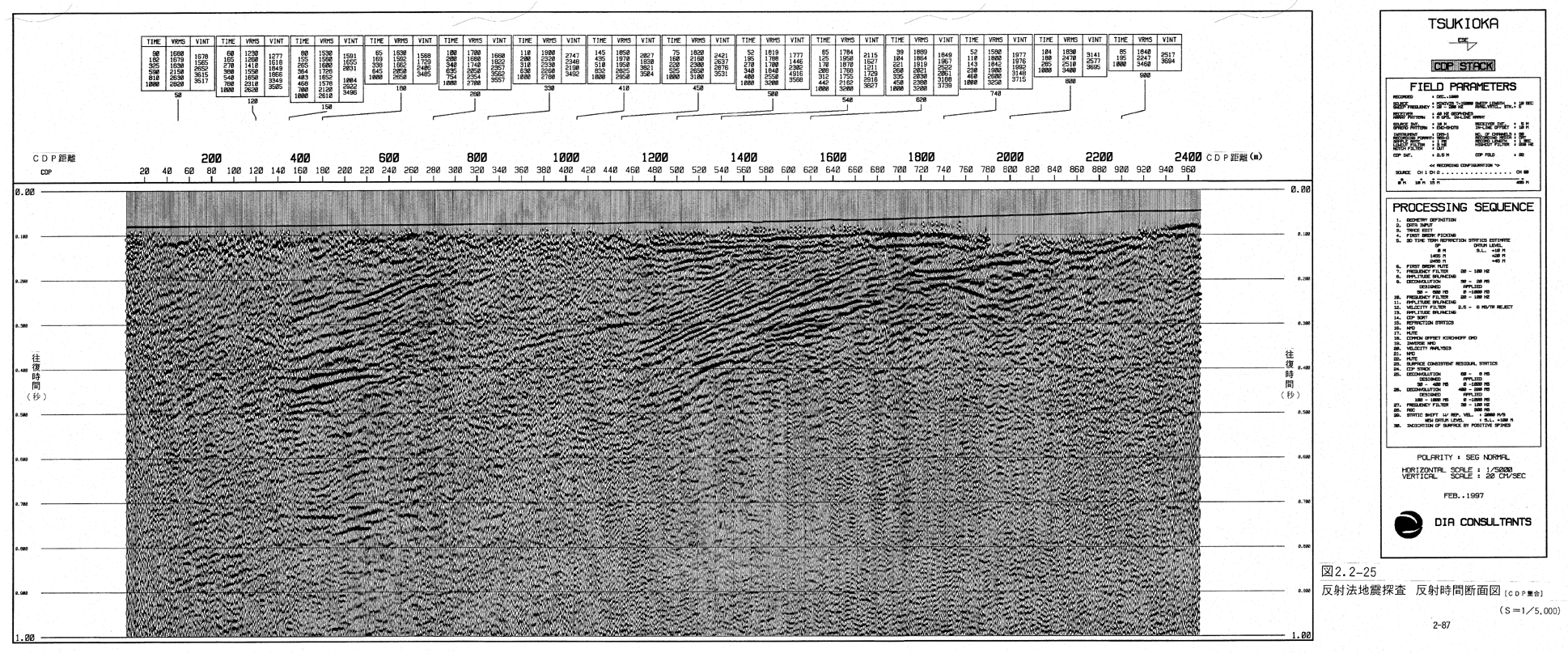

反射（時間）断面図の横軸は水平距離（ＣＤＰ距離）、縦軸は時間であり、反射波の往復時間を秒で示している。

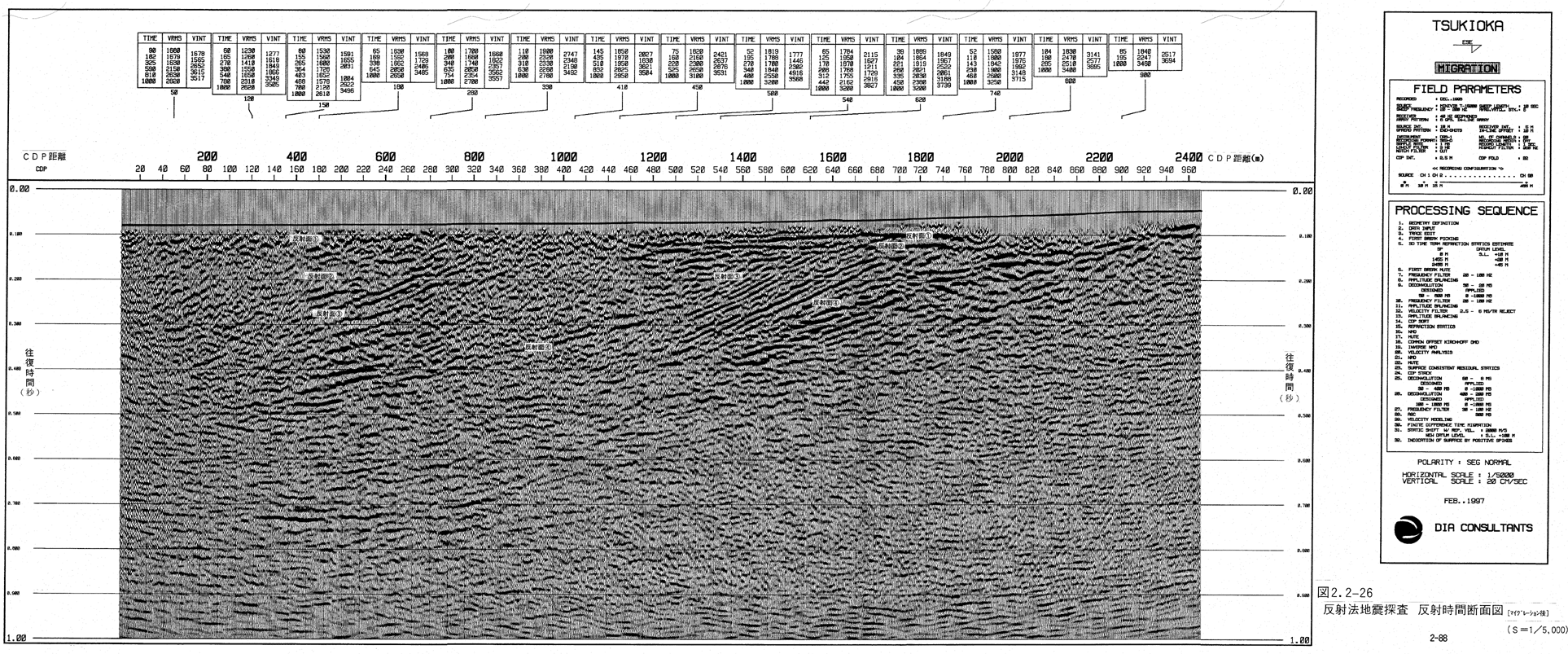

全体的に反射波は数多く存在するが主要な反射面は反射面�@〜反射面�Cに分類される。

反射面�@　　ＣＤＰ距離 ０〜 ７５０ｍ付近　　０．０２ 〜０．０４ 秒付近

　　　　　　ＣＤＰ距離１０８０〜１８９０ｍ付近　　０．０３ 〜０．０５ 秒付近

反射面�A　　ＣＤＰ距離 ０〜 ７７５ｍ付近　　０．０８ 〜０．１５ 秒付近

　　　　　　ＣＤＰ距離１３４０〜２１４０ｍ付近　　０．０５ 〜０．０６ 秒付近

反射面�B　　ＣＤＰ距離 ０〜 ８３０ｍ付近　　０．０２５〜０．３５ 秒付近

　　　　　　ＣＤＰ距離１２６０〜１６４０ｍ付近　　０．０７ 〜０．１２５秒付近

反射面�C　　ＣＤＰ距離 ０〜１２２０ｍ付近　　０．２２ 〜０．４５ 秒付近

　　　　　　ＣＤＰ距離１１４０〜２４３０ｍ付近　　０．０３５〜０．３５ 秒付近

反射面�@は０．０２〜０．０５秒付近にほぼフラットに分布するが、やや東上がりの傾向を示す。ＣＤＰ距離７５０〜１２００ｍ付近は欠如する。

反射面�AのＣＤＰ距離０〜７７５ｍ付近は０．０８〜０．１５秒付近に分布し、ほぼ５〜１０゜の角度で東上がりの傾向を示す。ＣＤＰ距離１３４０〜２１４０ｍ付近については０．０５〜０．０６秒付近に分布し、ほぼフラットであるが反射面�@と同様にやや東上がりの傾向を示す。ＣＤＰ距離７７５〜１３４０ｍ付近は欠如する。

反射面�BはＣＤＰ距離０〜８３０ｍ付近は０．０２５〜０．３５秒付近に分布し、東上がりの反射面である。その角度は２０〜２５゜で反射面�@、反射面�Aと比べると急傾斜である。ＣＤＰ距離１２６０〜１６４０ｍ付近については０．０７〜０．１２５秒付近に分布し、ＣＤＰ距離０〜８３０ｍ付近と同様に東上がりで、反射面�@、反射面�Aと比べると急傾斜である。しかし、その角度は１０〜１２゜でＣＤＰ距離０〜８３０ｍ付近に比べると約半分の傾斜角となっている。

反射面�Cは全域に亘り東上がりの反射面であり、測線終点（ＣＤＰ距離２４３０ｍ付近）の出湯温泉では０．０３５秒程度まで上昇する。傾斜はＣＤＰ距離０〜１１９０ｍ付近では１０〜１５゜、ＣＤＰ距離１１１００〜２４３０ｍ付近については１１１０〜１６５０ｍ間で２０゜前後、１６５０〜２４３０ｍ間ではやや緩くなって１０〜１５゜となっている。
