浅層反射法探査の結果によれば、東海層群（Ｐ１〜Ｐ４）の明瞭な反射面が認められ、測線北側（追加距離０〜８００ｍ）と南側（追加距離１３００〜２０００ｍ）は、反射面がほぼ水平に分布して乱れがなく、断層は存在しないことが確認できた。測線中央（追加距離８４０〜１２５０ｍ）に、Ｆ１〜Ｆ４の４条の断層が認められ、第三紀中新世の中新統（Ｍ）〜鮮新世の東海層群を切っている断層群の存在が確認された。断層の傾斜はほぼ７０〜８０度で、その形態は階段状北落ちの正断層と考えられる。

浅層反射法探査による地質構造解釈図を図１−２−５−１、図１−２−５−２に示す。

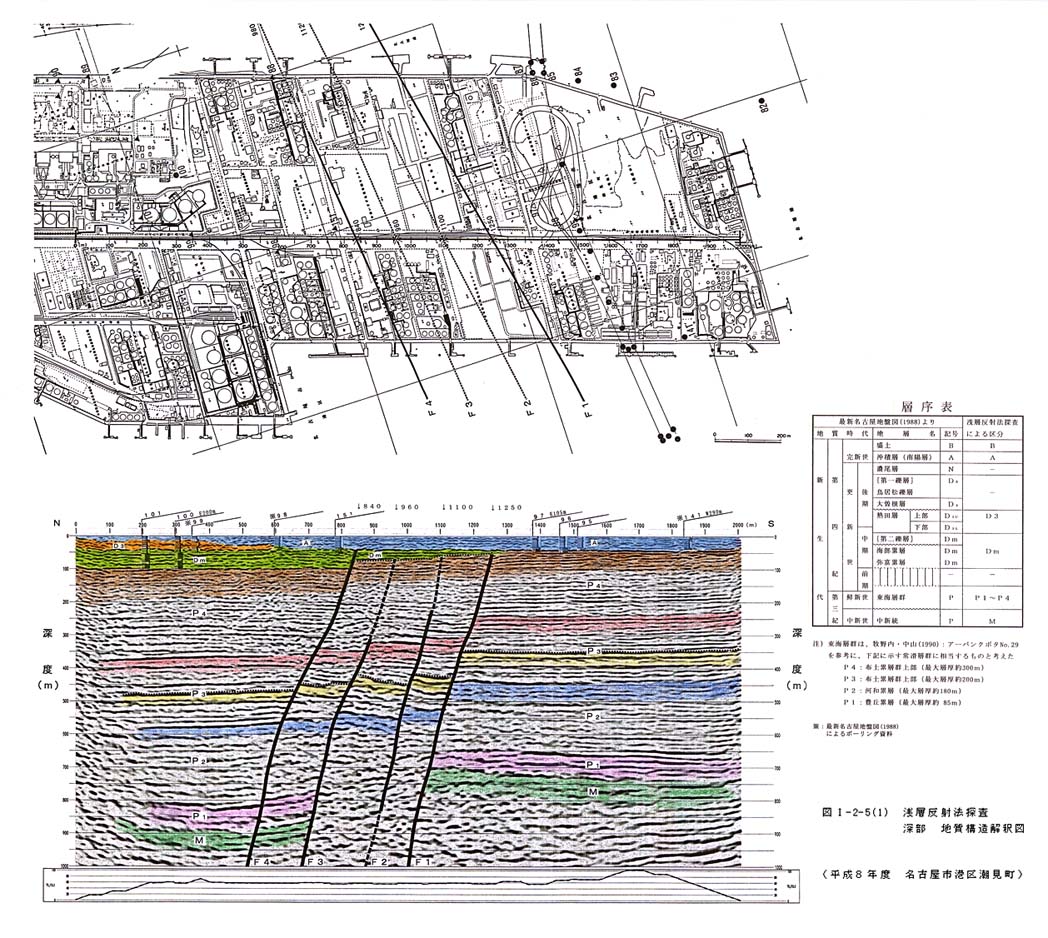

図１−２−５−１　浅層反射法探査 深部 地質構造解釈図（平成８年度　名古屋市港区潮見町）

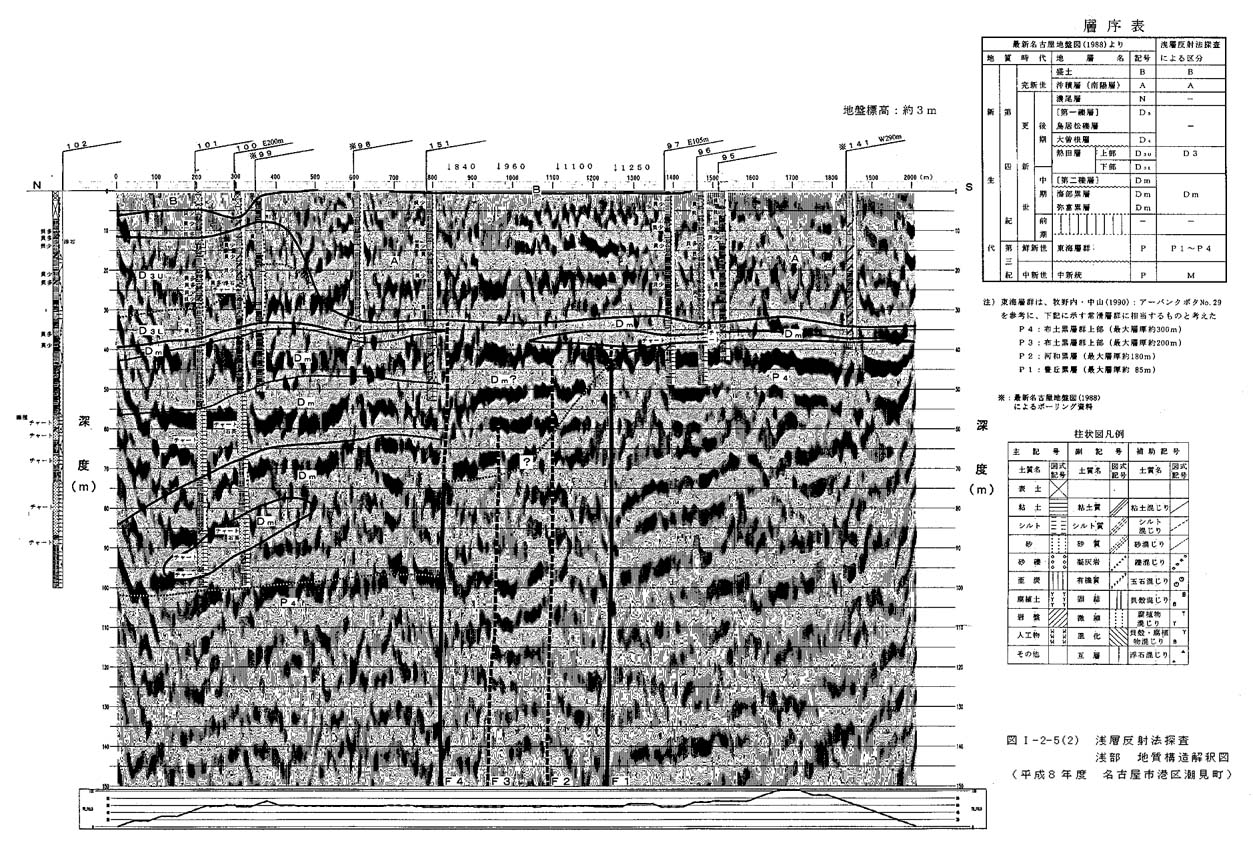

図１−２−５−２　浅層反射法探査 浅部 地質構造解釈図（平成８年度　名古屋市港区潮見町）
