１−２−３　音波探査結果の概要

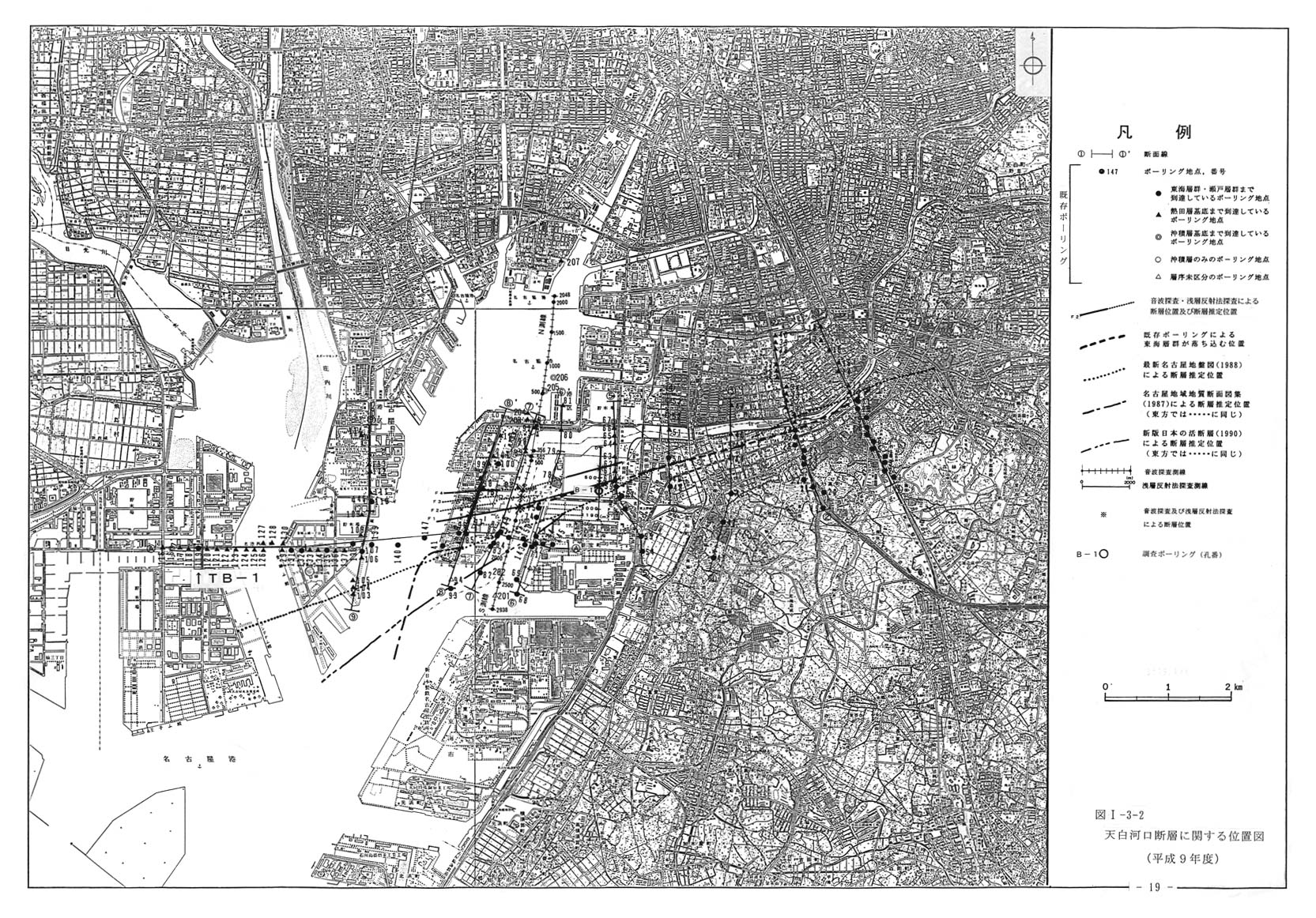

断層の存在と通過位置を確認する目的で、名古屋港のガーデン埠頭地先〜潮見橋〜東海市東海町に至る５qにおいて、マルチチャンネル音波探査を実施した（測線位置は図１−３−２、図１−３−３を参照）。

音波探査の結果によれば、Ｓ測線南側（追加距離１２９０〜２９００ｍ）、Ｓ測線北側（追加距離４００〜９８０ｍ）とＮ測線には、断層は存在しないものと考えられる。Ｓ測線の中央付近（追加距離９８０〜１２９０ｍ）は、深度７０ｍ以下の反射面の連続性が不明瞭で反射記録が悪く、断層による地層の乱れによるものと考え、その両側に東海層群（Ｐ）を切る断層が推定された。

音波探査による地質構造解釈図を図１−２−４−１、図１−２−４−２に示す。

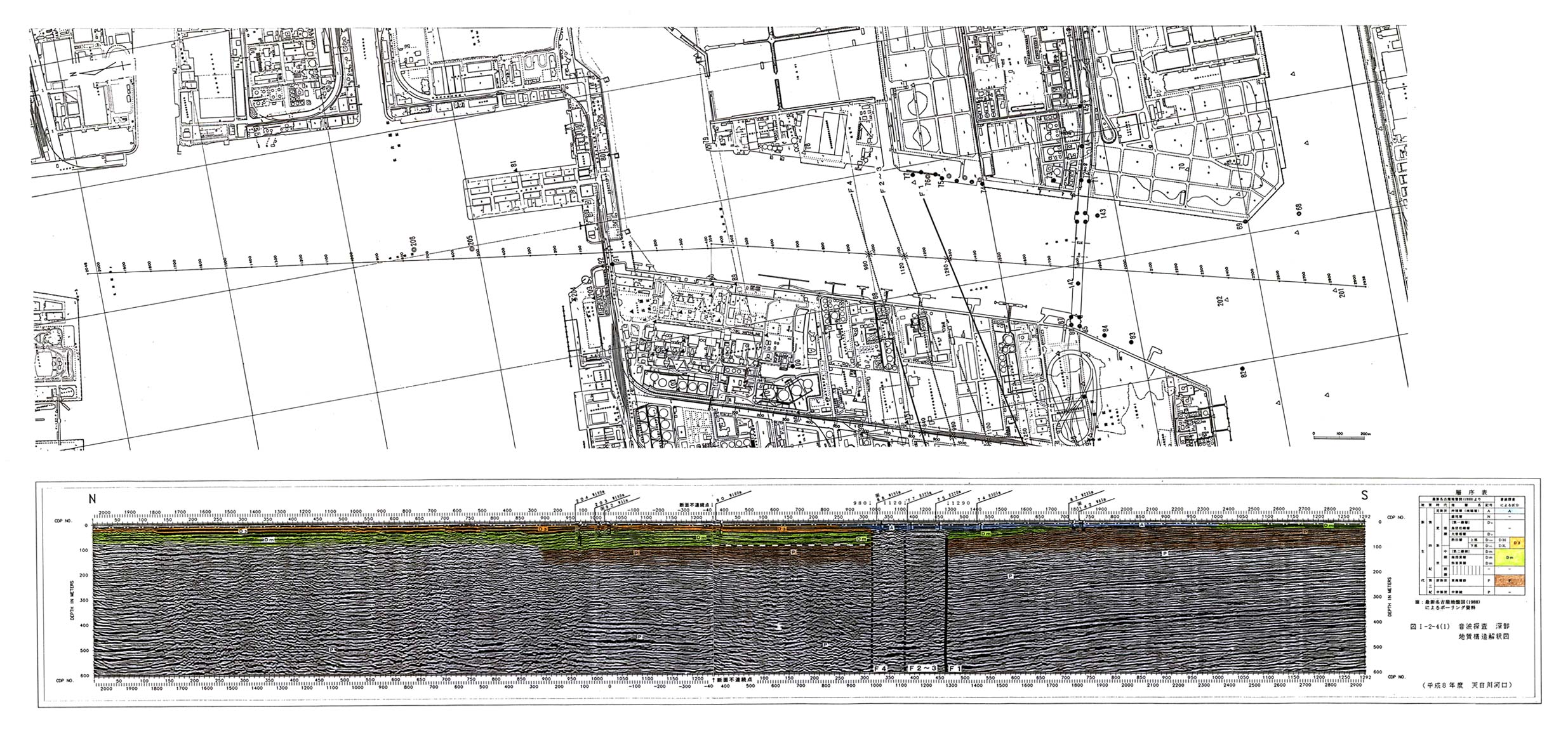

図１−２−４−１　音波探査 深部 地質構造解釈図（平成８年度　天白川河口）

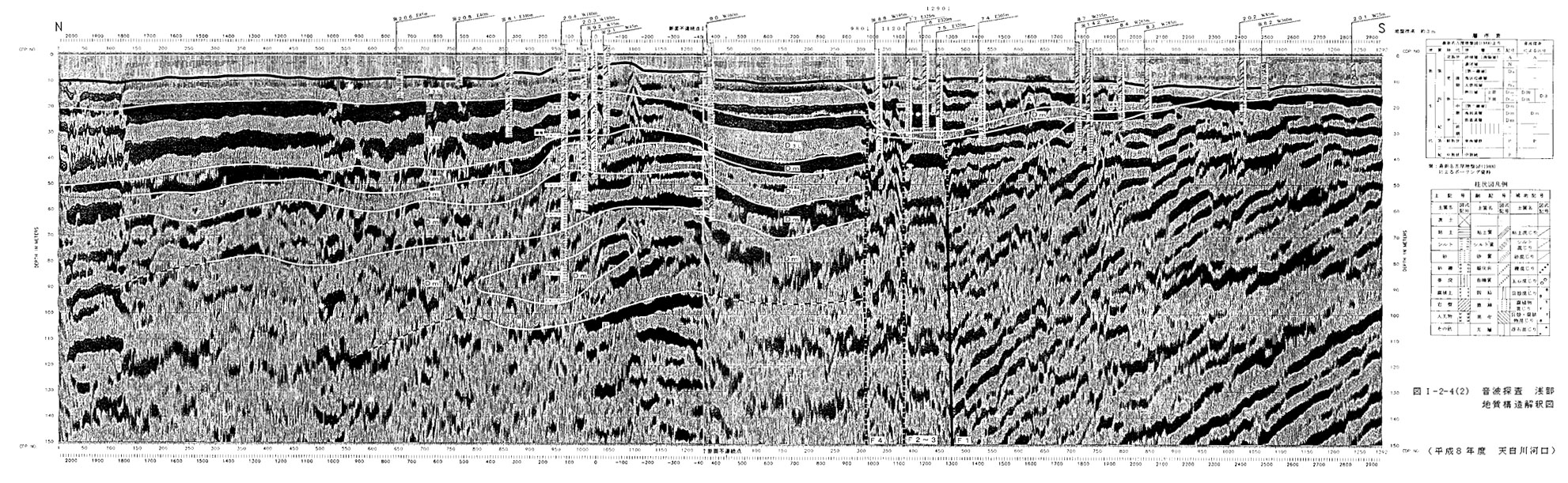

図１−２−４−２　音波探査 浅部 地質構造解釈図（平成８年度　天白川河口）
