発震源には、ミニバイブを使用し、５ｍ間隔で発震を行った。受振器は５ｍ間隔で、１点につき９個の受信器（２７Ｈｚ）を設置した。主な探査条件は、標準重合数は６０重合、サンプリング間隔１．０ｍｓｅｃ、記録長２．０ｓｅｃである。

　解析図に示した地層区分は、深部深度断面図については名古屋港周辺の深層ボーリング資料を参考とし、浅部深度断面図については調査測線に近い既存ボーリング資料を参考とした。これらの既存資料を基に、解析の鍵となる反射面や反射パターンから、地質構造を推定した。

　浅層反射法探査の結果は、図１−３−６の深度１５０ｍまでの解釈断面図に示す。東海層群（Ｐ１〜Ｐ４）の明瞭な反射面が認められ、測線北側（追加距離０〜８００ｍ）と南側（追加距離１３００〜２０００ｍ）は、反射面がほぼ水平に分布して乱れがなく、断層は存在しないことが確認できた。測線中央（追加距離８４０〜１２５０ｍ）に、Ｆ１〜Ｆ４の４条の断層が認められ、第三紀中新世の中新統（Ｍ）〜鮮新世の東海層群を切っている。断層の傾斜はほぼ７０〜８０度で、その形態は階段状北落ちの正断層と考えられる。東海層群の変位量に累積性はほとんどなく、東海層群堆積の後期以降、断層運動が開始されたものと推定される。

図１−３−６の深度１５０ｍまでの浅部断面の反射面の連続性はあまり良くなく不明瞭であり、かつ、既存ボーリング資料による地層の対比であることから、確実性に欠ける。深部断面で把握されたＦ１〜Ｆ４断層のうち、Ｆ１〜Ｆ３は東海層群を切っているが、上位の地層の変位は不明である。北側の断層（Ｆ４）は、海部・弥富累層（Ｄｍ）に対比される地層の反射面も不連続にずらしている可能性が高い。その上位の更新世中期〜後期の熱田層（Ｄ３Ｕ）や完新世の沖積層（Ａ）などの新しい地層の変位については不明である。

東海層群や海部・弥富累層の変位量及び上位層も含めた地質分布等については、反射面と既存ボーリング資料による推定であり、正確な情報は今後の確認調査で明らかにする必要がある。

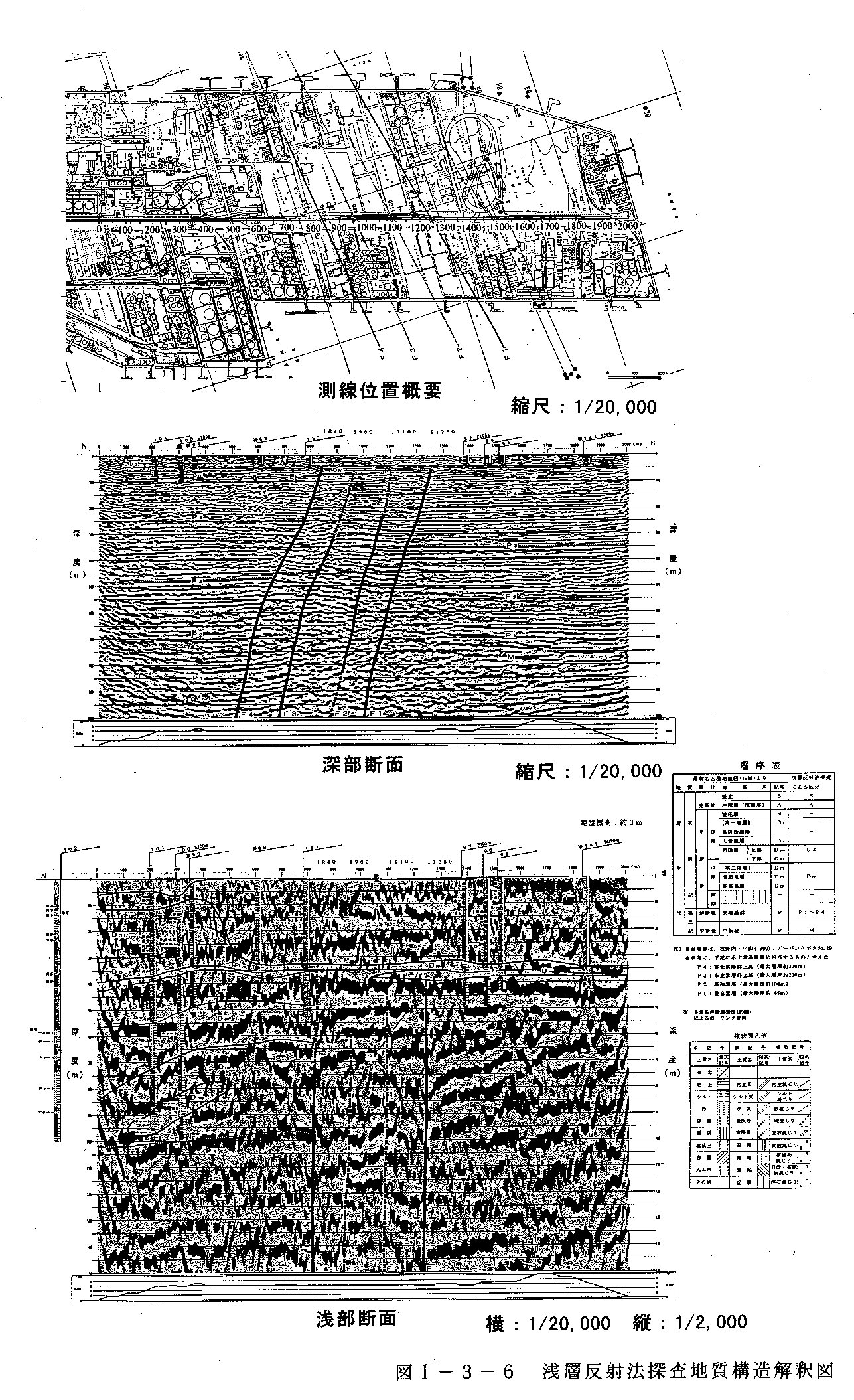

図１−３−６　浅層反射法探査地質構造解釈図
