発震源には、Ｇ．Ｉガン（Ｇ：２０ｉｎ３，Ｉ：４０ｉｎ３）を使用し、受波器は１ｍ間隔×２４チャンネルのストリーマーケーブルを用いて、４ｍ間隔で発震を行った。主な探査条件は、標準重合数が６重合、サンプル間隔０．５ｍｓｅｃ、記録長が１．０ｓｅｃである。

　解析図に示した地層区分は、調査測線に近いボーリング資料を参考とし、解析の鍵となる反射面や反射パターンから、地質構造を推定した。

音波探査の結果は、図１−３−５の深度６００ｍまでの深部解釈断面図に示す。Ｓ測線南側（追加距離１２９０〜２９００ｍ）は、東海層群（Ｐ）の約３〜５度と非常に緩く北に傾斜して連続する反射面が、深度５００ｍまで分布する。また、Ｓ測線北側（追加距離４００〜９８０ｍ）とＮ測線は、ほぼ水平に連続した反射面が深度１００ｍまで認められ、部分的に深度５００ｍまで認められる箇所もある。この区間には、断層は存在しないものと考えられる。Ｓ測線の中央付近（追加距離９８０〜１２９０ｍ）は、深度７０ｍ以下の反射面の連続性が不明瞭で反射記録が悪く、断層による地層の乱れによるものと考え、その両側に東海層群（Ｐ）を切る断層（Ｆ１，Ｆ４）を推定した。断層の傾斜や構造は、探査記録から読みとれない。

図１−３−５の深度１５０ｍまでの浅部断面の反射面の連続性はあまり良くなく不明瞭であり、かつ、既存ボーリング資料による地層の対比であることから、確実性に欠ける。深部断面で把握されたＦ１，Ｆ４断層は、海部・弥富累層に対比される地層の反射面も不連続にずらしている可能性が高い。さらに北側のＦ４は、上位の熱田層下部（Ｄ３Ｌ）も変位させている可能性がある。中央のＦ２~３は、浅層反射法探査のＦ２，Ｆ３に対応する断層として推定した。その上位の更新世中期〜後期の熱田層（Ｄ３Ｕ）や完新世の沖積層（Ａ）などの新しい地層の変位については不明である。

東海層群や海部・弥富累層の変位量及び上位層も含めた地質分布等については、反射面と既存ボーリング資料による推定であり、正確な情報は今後の確認調査で明らかにする必要がある。

図１−３−４　音波探査測線・浅層反射法探査測線と既存資料位置図

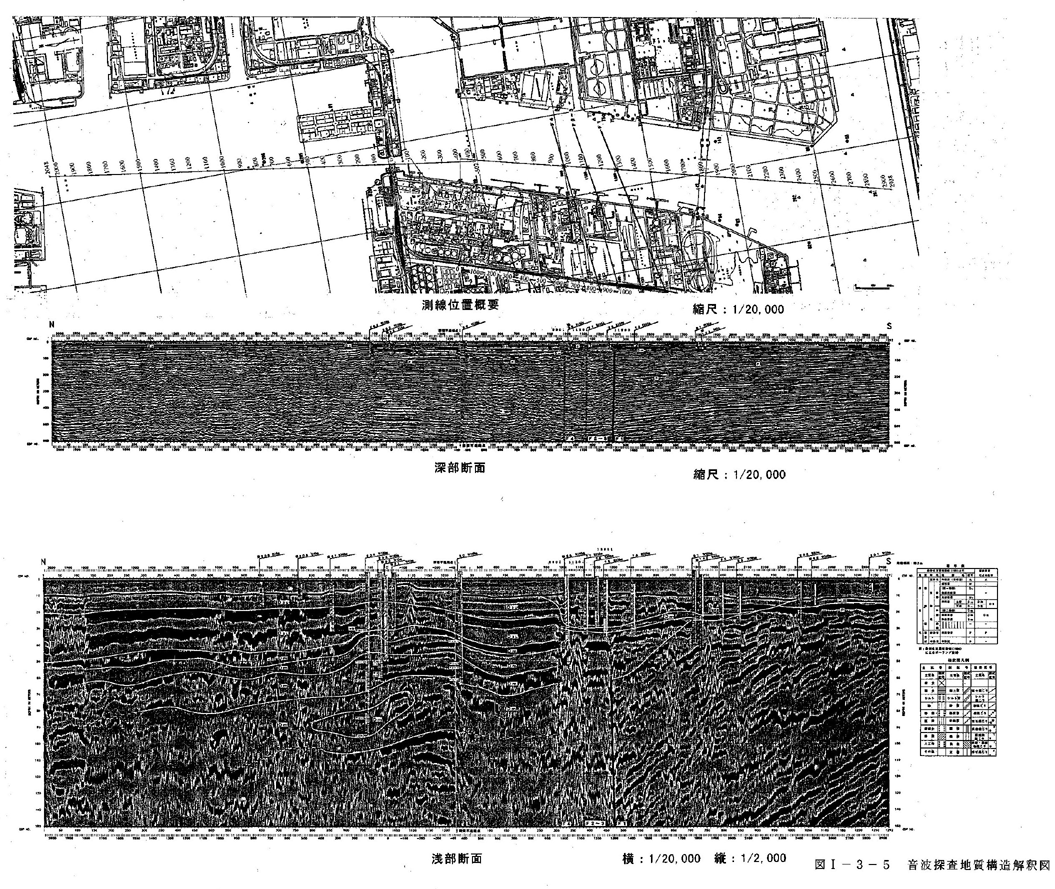

図１−３−５　音波探査地質構造解釈図
