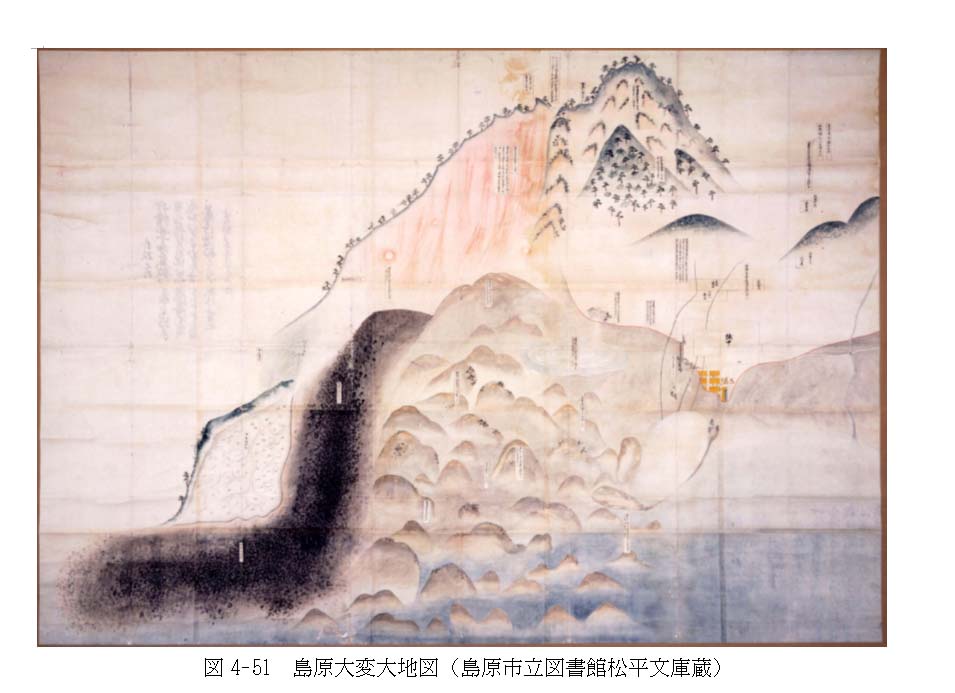

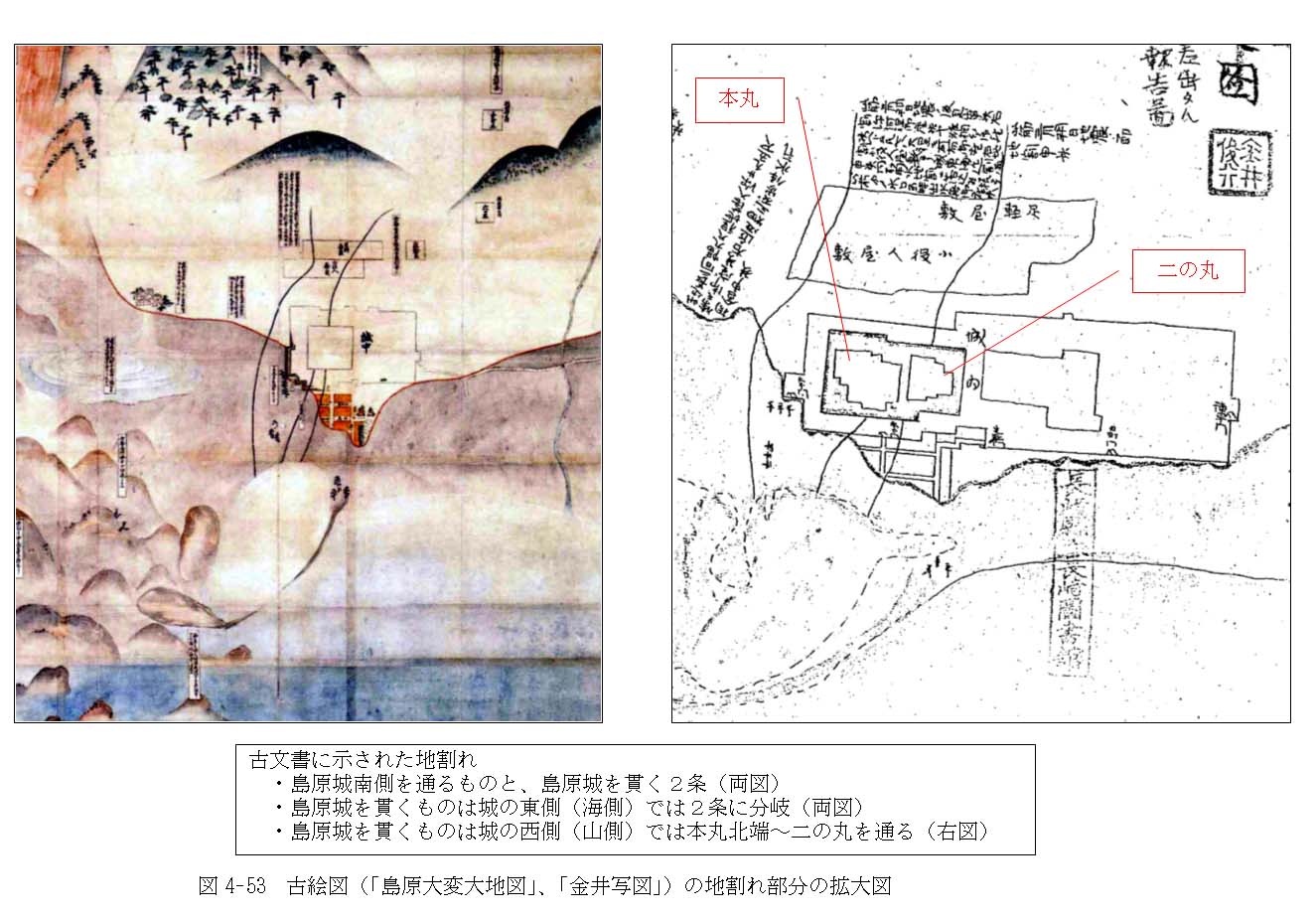

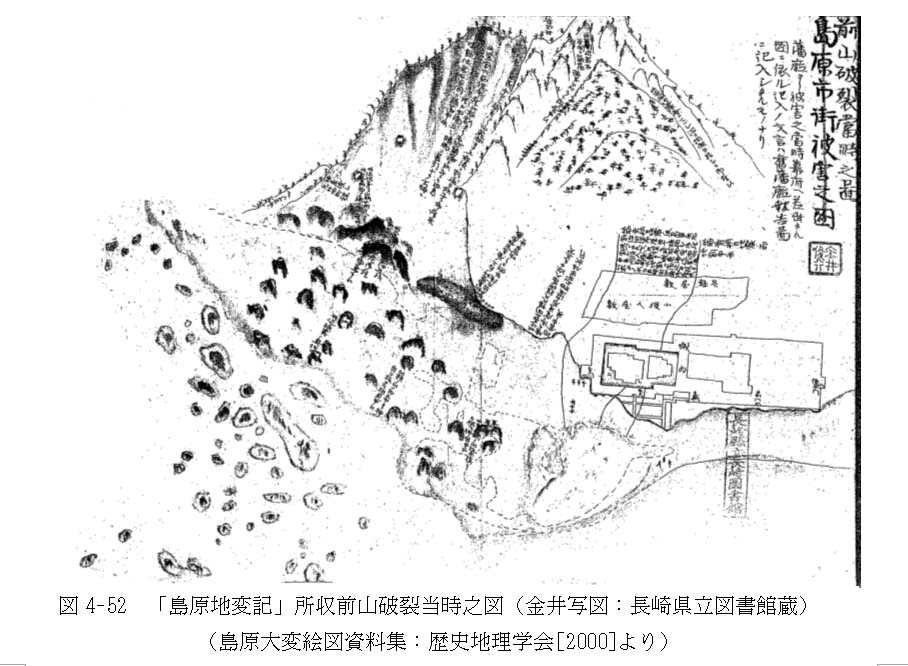

「島原大変」の惨状を示す古絵図には、海岸から島原城を通り、千本木方向へ延びる２筋の地割れが描かれている。１条は、城の南側を通り、小役人屋敷に至るもので、もう１条は、城の東の海岸から城内を通り、小役人屋敷に至るものである（図４−５１、図４−５２、図４−５３）。

古絵図の「島原大変前後之図」に附された説明書きよれば、三月朔日の地震により、いたるところに地割れが発生し、幅が三〜四尺（０．９−１．２ｍ）、最大で六尺（１．８ｍ）に及び、深さは不明とされている。さらに、島原城下の広馬場付近では、幅が二〜三尺（６０〜９０ｃｍ）、深さは七尺五〜六寸（２．２５−２．２８ｍ）所により一丈（３ｍ）に及ぶとされる。この地割れに、堀や河川の水が流れ込んで堀が枯れたり、反対に湧水したりしたと記されている。

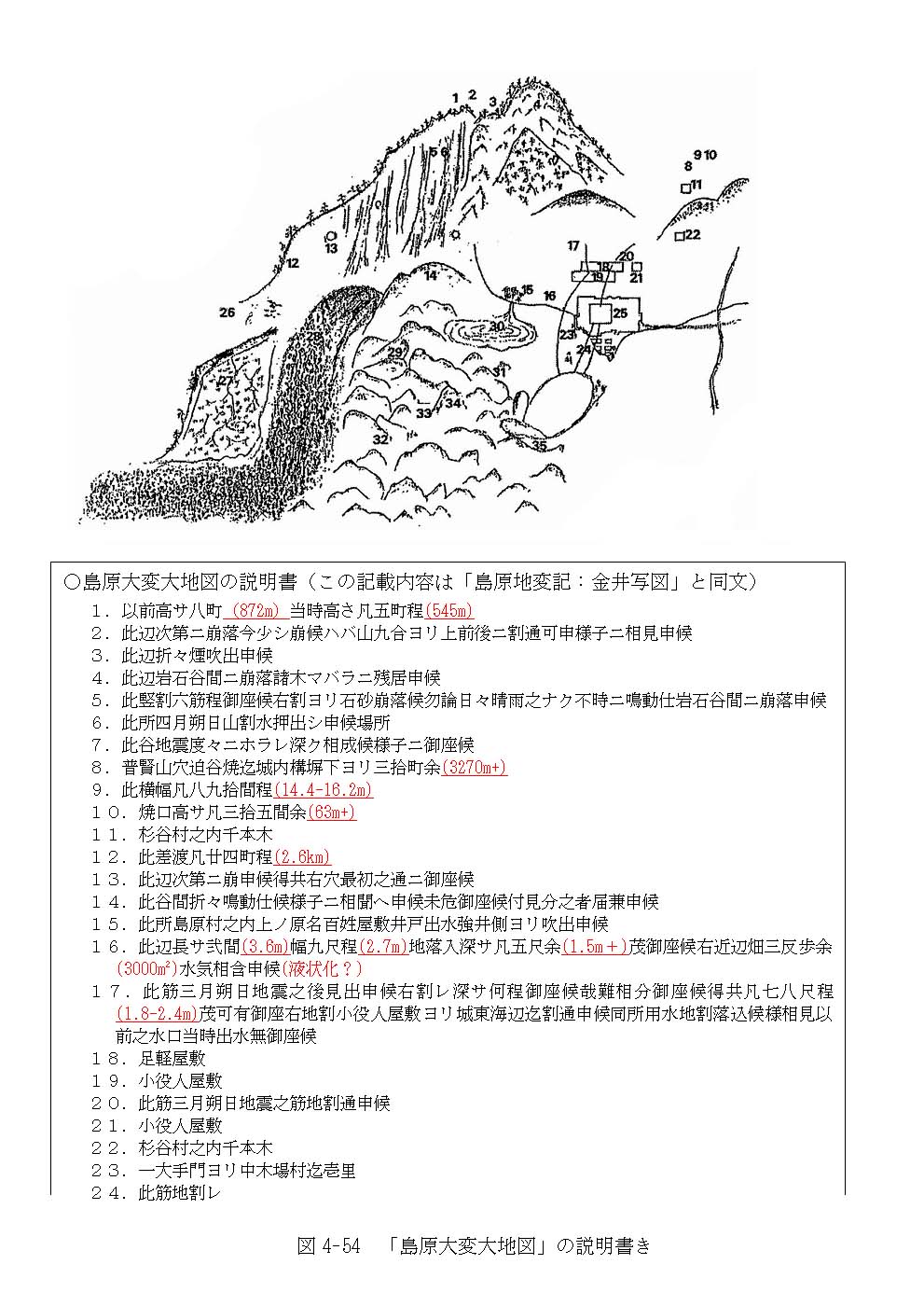

また、古絵図「島原大変大地図」の説明書きには、三月朔日の地震の後、小役人屋敷から城の東の海岸まで、深さ七〜八尺（１．８−２．４ｍ）の地割れが出来たと記されている（図４−５４）。

現在の島原市内では、地割れの痕跡を認めることは出来ない。古文書の記録でも、「引き割れ」という表現があり、段差が出来たという記載は見当たらない。したがって、地割れは単純な開口割れ目であったと推定される。
