2−2−3 海上試料採取(ピストンコアリング)

(1)使用機器

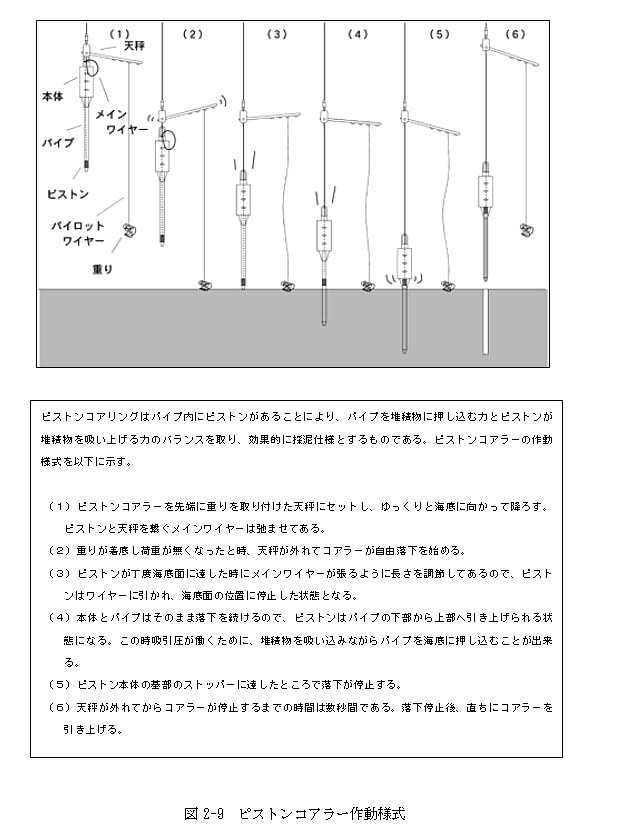

 海上試料採取に使用したピストンコアラーの仕様は以下の通りである。図2−8にピストンコアラーの概要を示す。また、図2−9にピストンコアラーの作動様式を示す。

・コアパイプ

純アルミ製シングルチューブ

全長:5000mm

外径:90mm(ジョイント部:100mm)

・コアキャッチャー

ステンレス製

全長:150mm

(泥底のためコアリテイナー等は設けない)

・ピストン

全長:30cm

重量:10kg

4本のオーリングで気密性を確保

・トリガーアーム長:2000mm重量:40kg

・トリガーウェイト:鉄鎖製、100kg
