海上試料採取に当たり、詳細な断層位置の確認と海底状況を確認することを目的に、断層付近の２ｋｍ区間を中心に音波探査を実施した。

音波探査により、完新統の地質構造が明瞭に確認できる音響断面が得られ、松岡・岡村（２０００）に示された３本の断層を確認した（Ｆ−４、Ｆ−５、Ｆ−６断層と仮称する）。さらに，Ｆ−４断層に付随すると考えられる断層を新たに認めた（Ｆ−４’断層）。

これらの断層は、延長４ｋｍ未満で、走向がほぼ東西方向で北落ちの断層である。また、Ｋ−Ａｈ層準と推定される反射面における垂直変位量は最大で１．１ｍである。

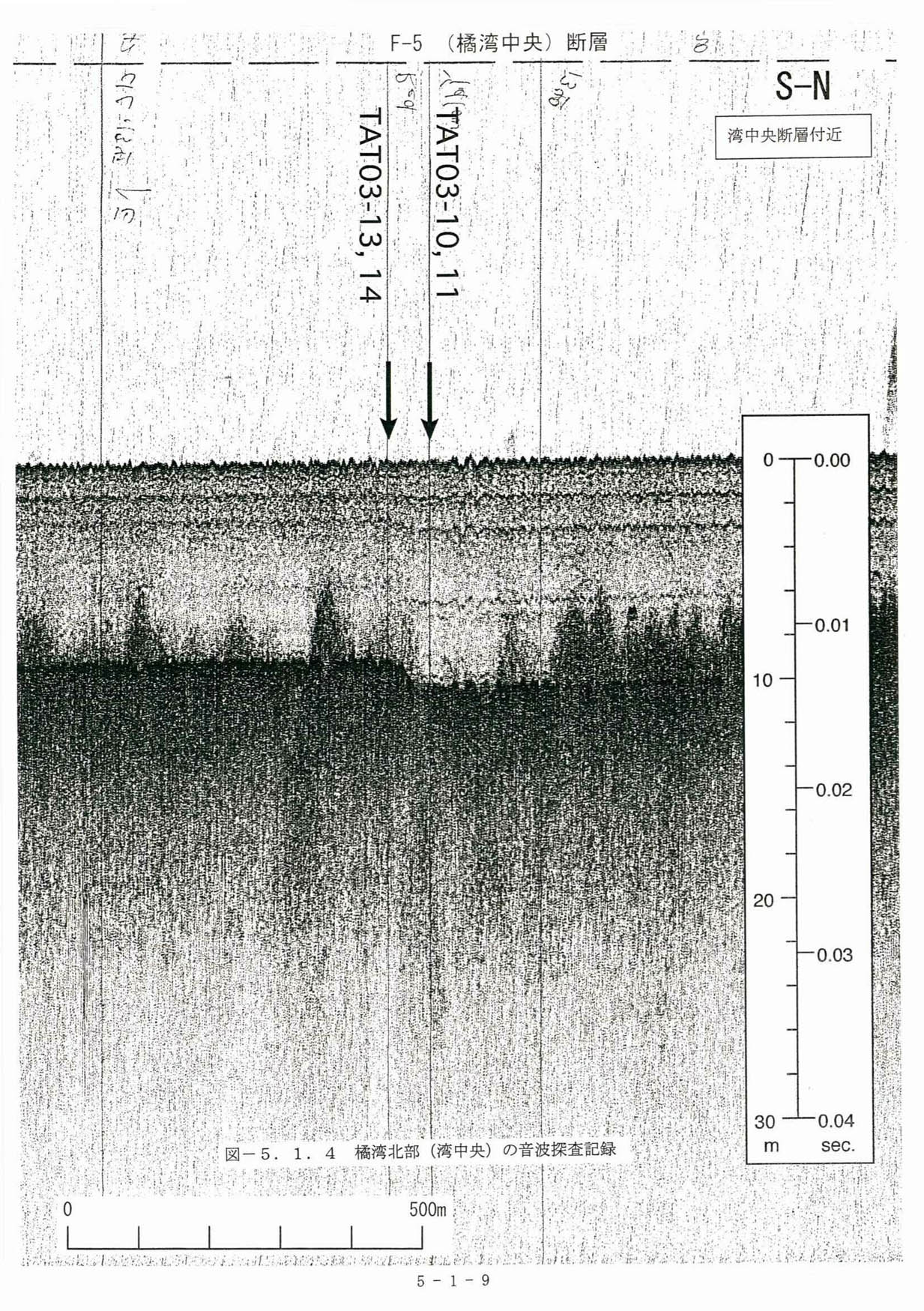

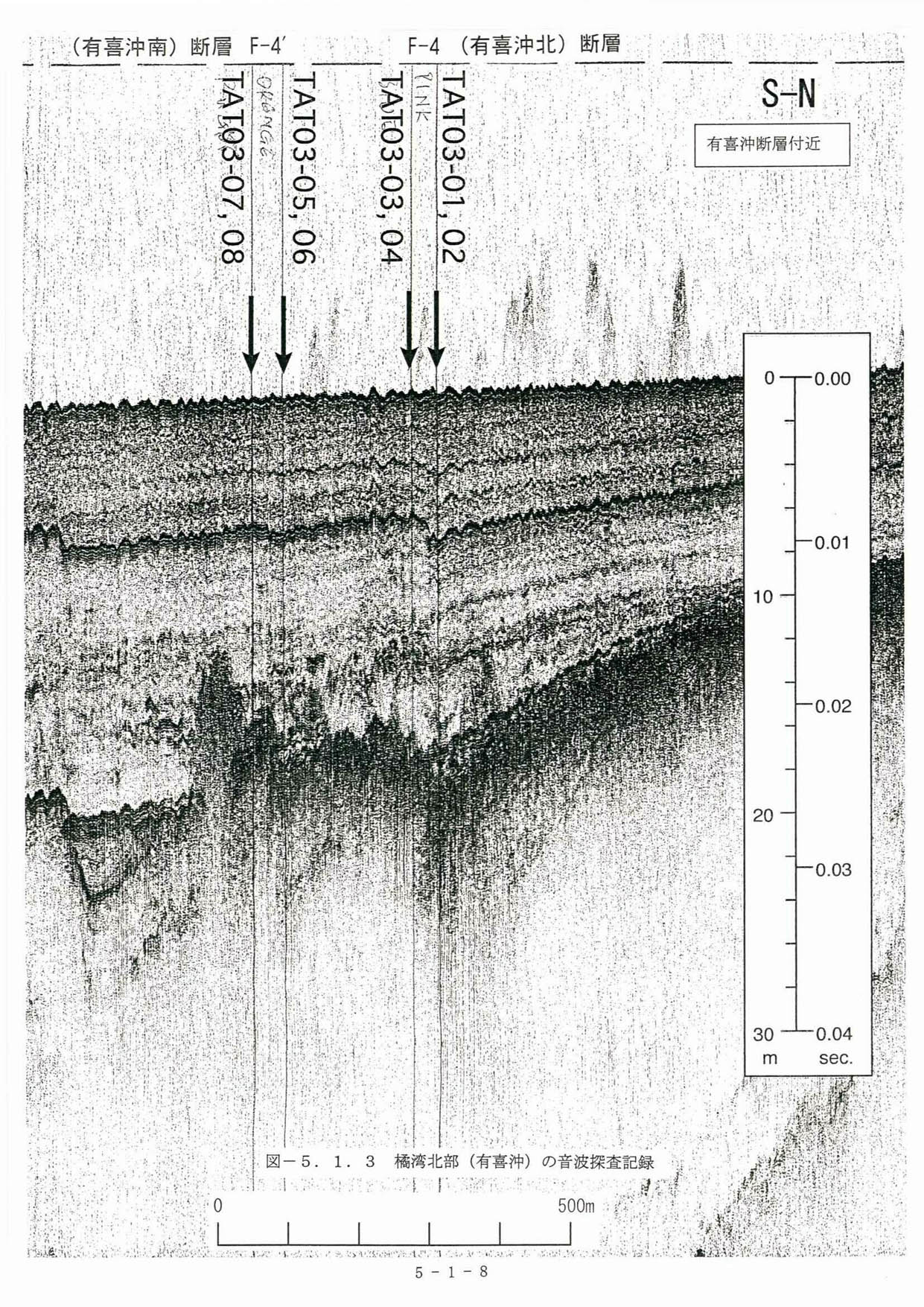

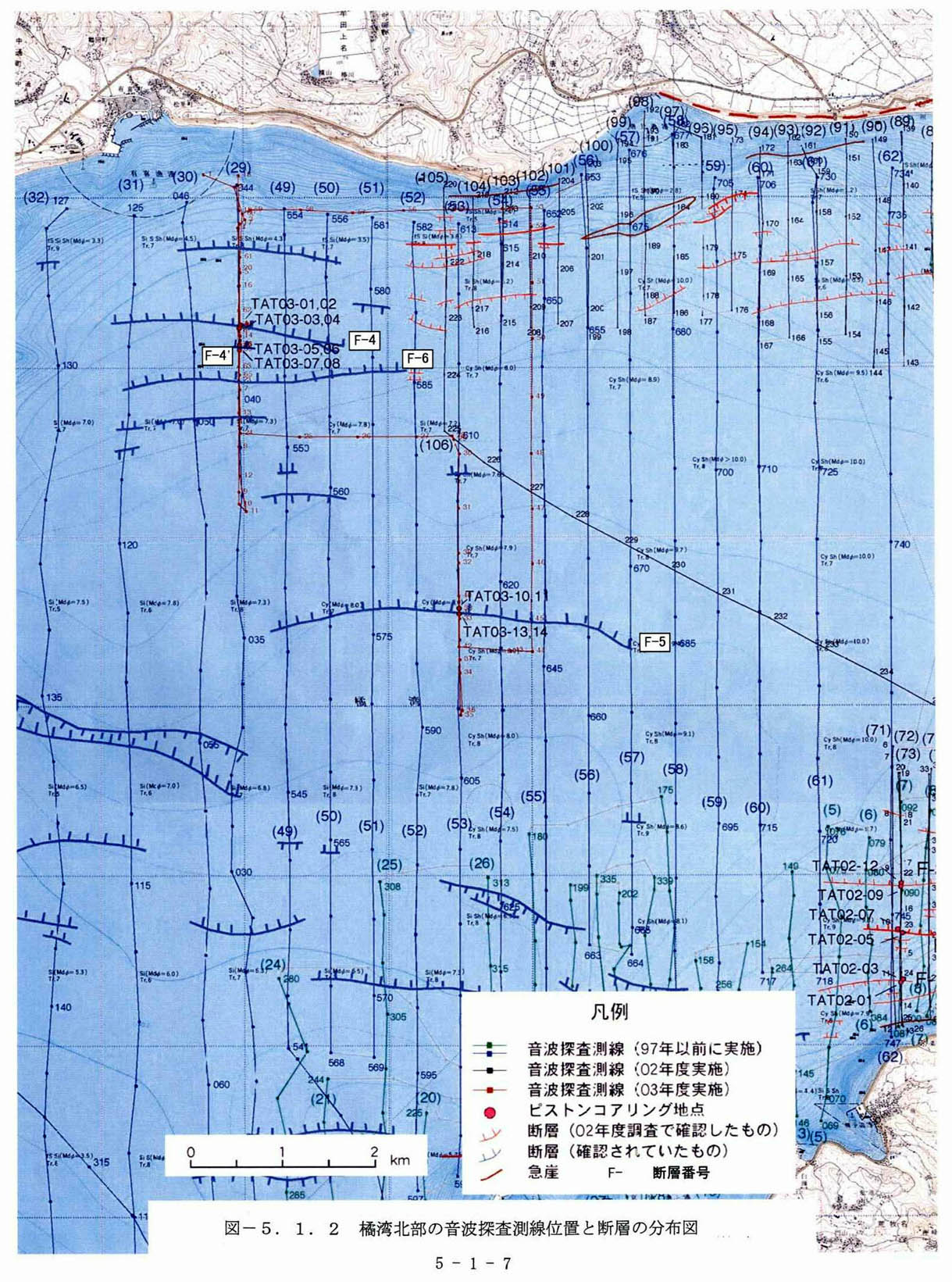

橘湾北部の探査測線位置と断層の分布を図５−１−２に、音波探査記録を図５−１−３と図５−１−４に、また橘湾北部における断層の総括表を表５−１−１に示す。

変位の累積性が認められた３断層（Ｆ−４、Ｆ−４’、Ｆ−５断層）を、断層の活動性確認のための海上試料採取の対象として選定し、各々の断層の両側に海上試料採取地点の目標としてブイを投入した。

Ｆ−４断層は橘湾北部有喜沖の延長約２ｋｍの北落ちの断層で、音波探査記録から読み取ったＫ−Ａｈ層準の変位量は約０．９ｍである。Ｆ−４’断層はＦ−４断層に付随すると考えられる南側に平行する北落ち断層で、Ｋ−Ａｈ層準の変位量は約０．９ｍである。Ｆ−５断層は橘湾中央部の延長約４ｋｍの北落ちの断層で、Ｋ−Ａｈ層準の変位量は約１．１ｍである。
