4−3−2 トレンチ調査

林道法面における千々石断層東部南分枝の断層露頭では、断層の走向と林道法面がほぼ平行なため、断層の変位がどの層準まで及んでいるか不明瞭であった。

そこで平成15年度調査では、断層における地層の変位を明らかにするため、断層の西方延長の尾根部で断層に直交する方向にトレンチ調査を実施した。さらに、林道法面において断層落ち側で確認されたAT火山灰直下の黒ボク層以下の層序を確認するため、林道を挟んだ南側でボーリング調査を実施した。

トレンチ計画地点付近にはUSDPプロジェクトの火道掘削のための送水管が仮設してある。USDPプロジェクト担当者と協議した結果、平成15年度のUSDP火道掘削の作業終了を待って送水管を一時撤去し、トレンチ掘削を実施した。なお、調査地点は国有林地であり、水源涵養保安林に指定されていることから、関係機関へ作業許可申請を行って実施した。

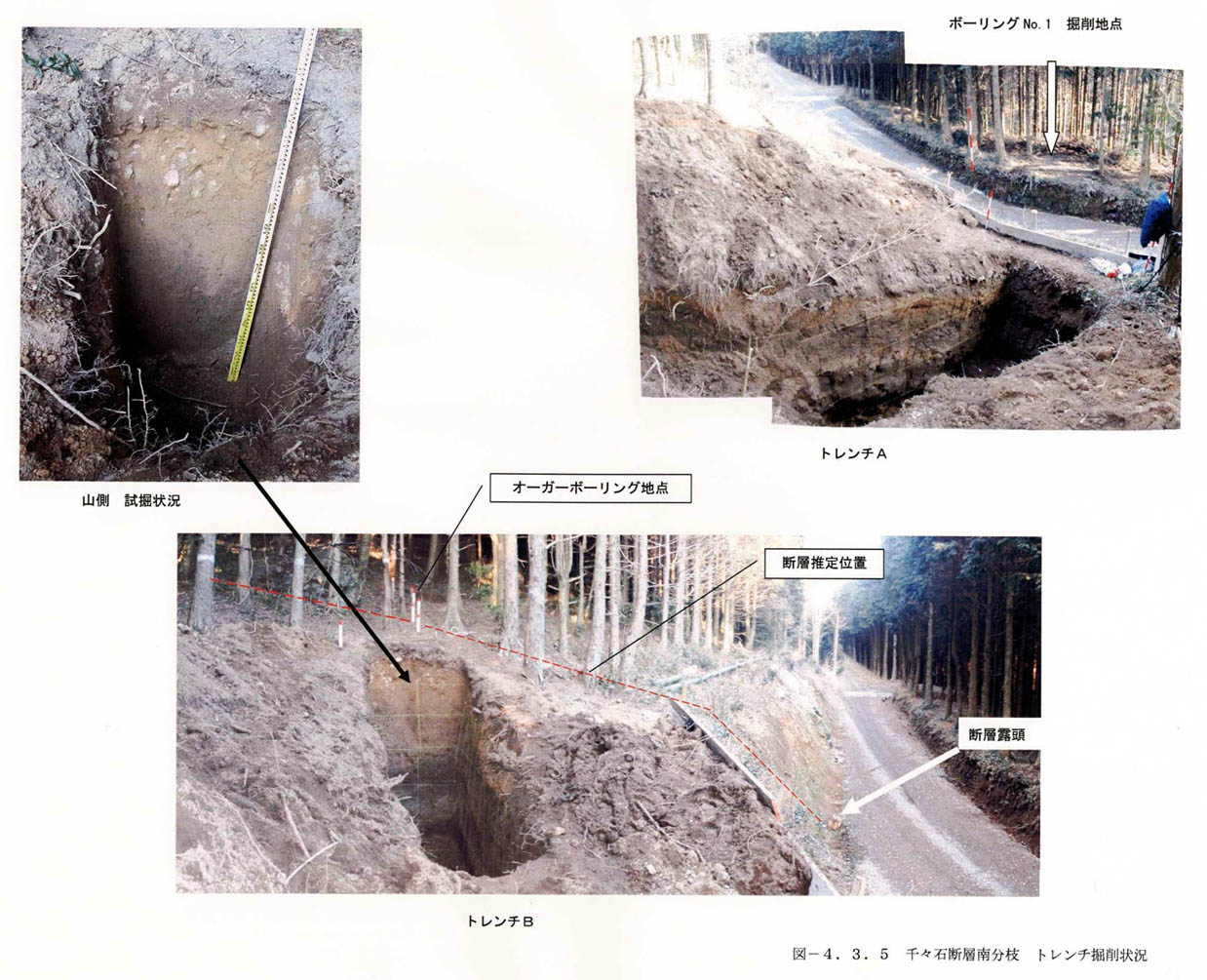

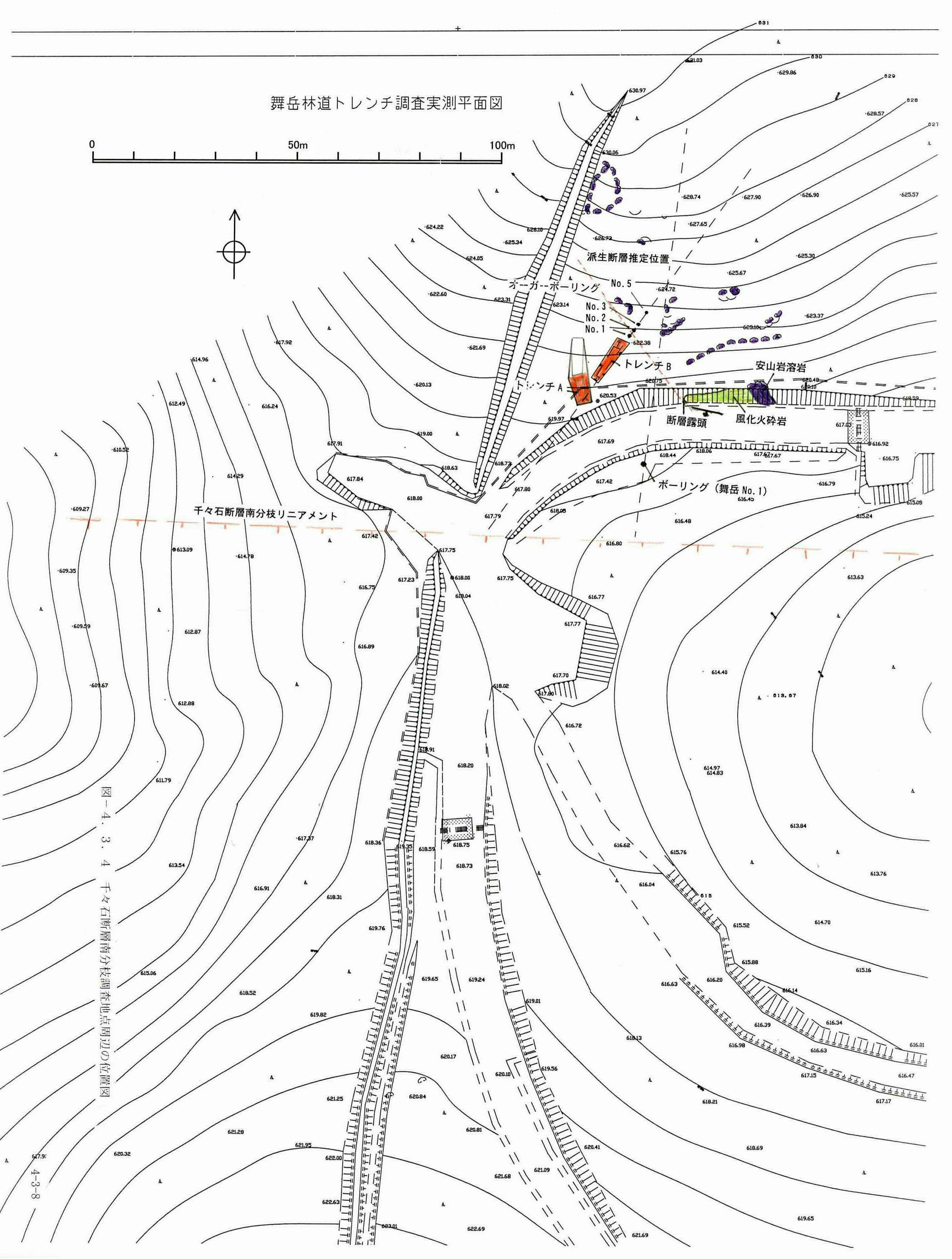

調査地点付近の地形図及び調査位置を図4−3−4に示す。また、トレンチ地点と断層露頭の位置関係を図4−3−5に示す。
